Г160

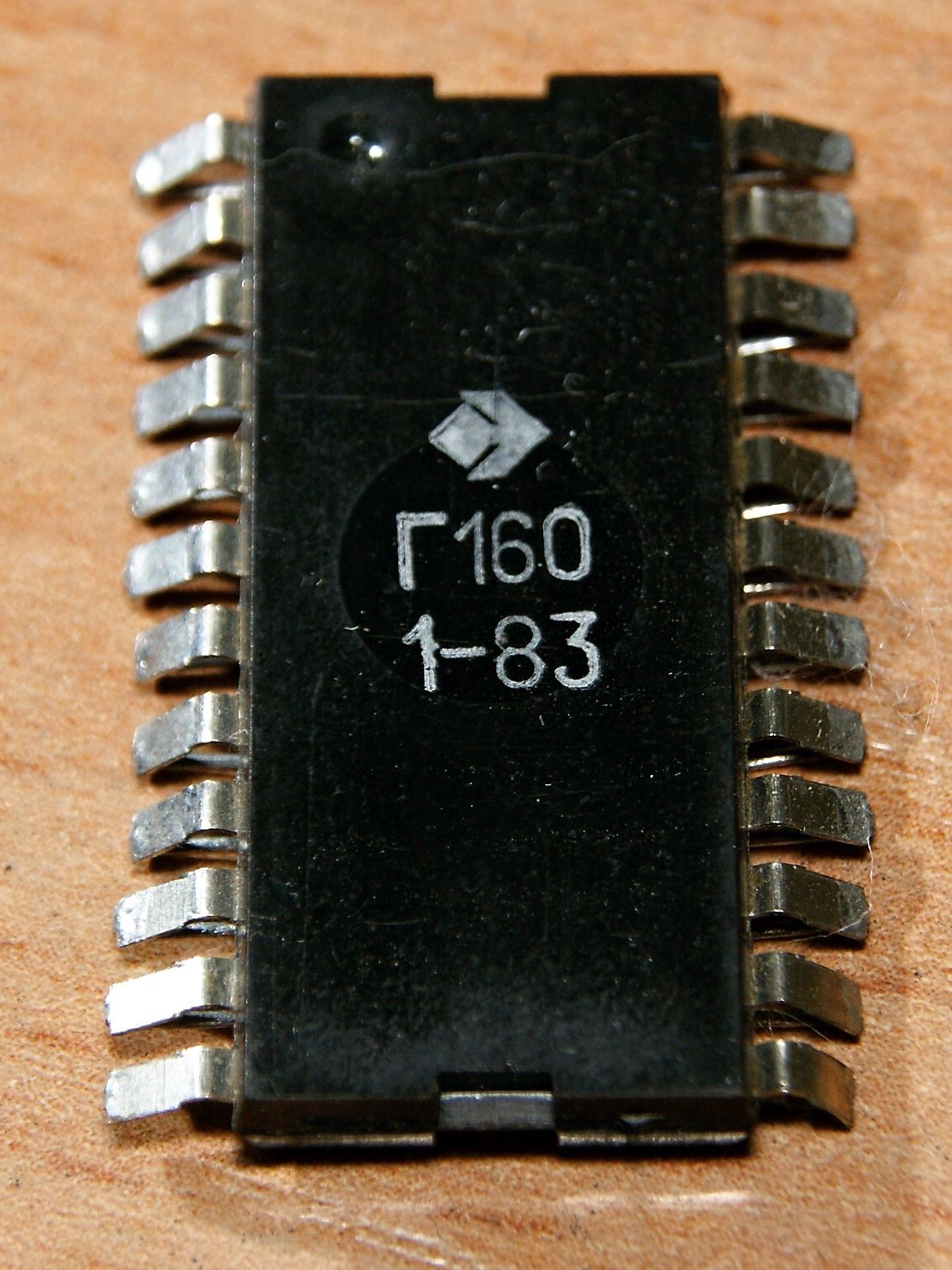

Микросхема контроллера электронной игры Электроника ИЭ-01 "Иволга".

Представляет собой копию западного контроллера TMS1000 (у нас он также выпускался под названием КР1814ВЕ1), с прошивкой из игры "Simon rev. А". За счет более компактного корпуса (DIP-24 против DIP-28 у западного прототипа) есть небольшие отличия в цоколевке.

Производитель - Воронежскийзавод полупроводниковых приборов.


(фото от Горбунова Константина)

Здесь фото обратной стороны платы.

Интересно, что обе микросхемы имеют два напряжения питания, от батарейки типа "Крона" (т.е. +9в; по всей вероятности для логической части), и от двух батареек 373 типа (+3в, также от них запитаны лампочки).
