ГГ1-2/5

Газотрон с оксидным катодом прямого накала, предназначенный для работы в выпрямительных устройствах с частотой напряжения до 500 Гц.

Максимальный средний выпрямленный ток 2 А, обратное напряжение 5000 В, срок службы 500 ч, заполнение ксеноновое.

Справочный лист, заводской паспорт и данные из отраслевого справочника на него.

Производитель - Рязанский завод электронных приборов.

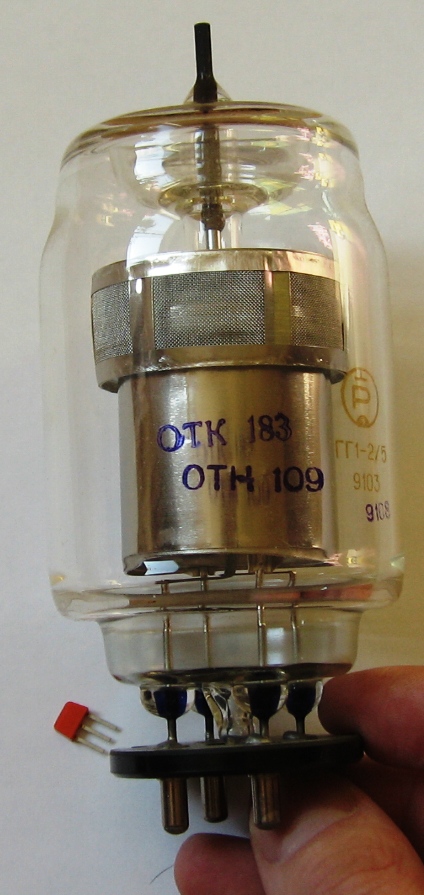

Катод помещен в металлические экраны, которые повышают экономичность прибора за счет тепловой экранировки, исключают разряд по длинным траекториям, а также защищают анод от попадания продуктов распыления катода.

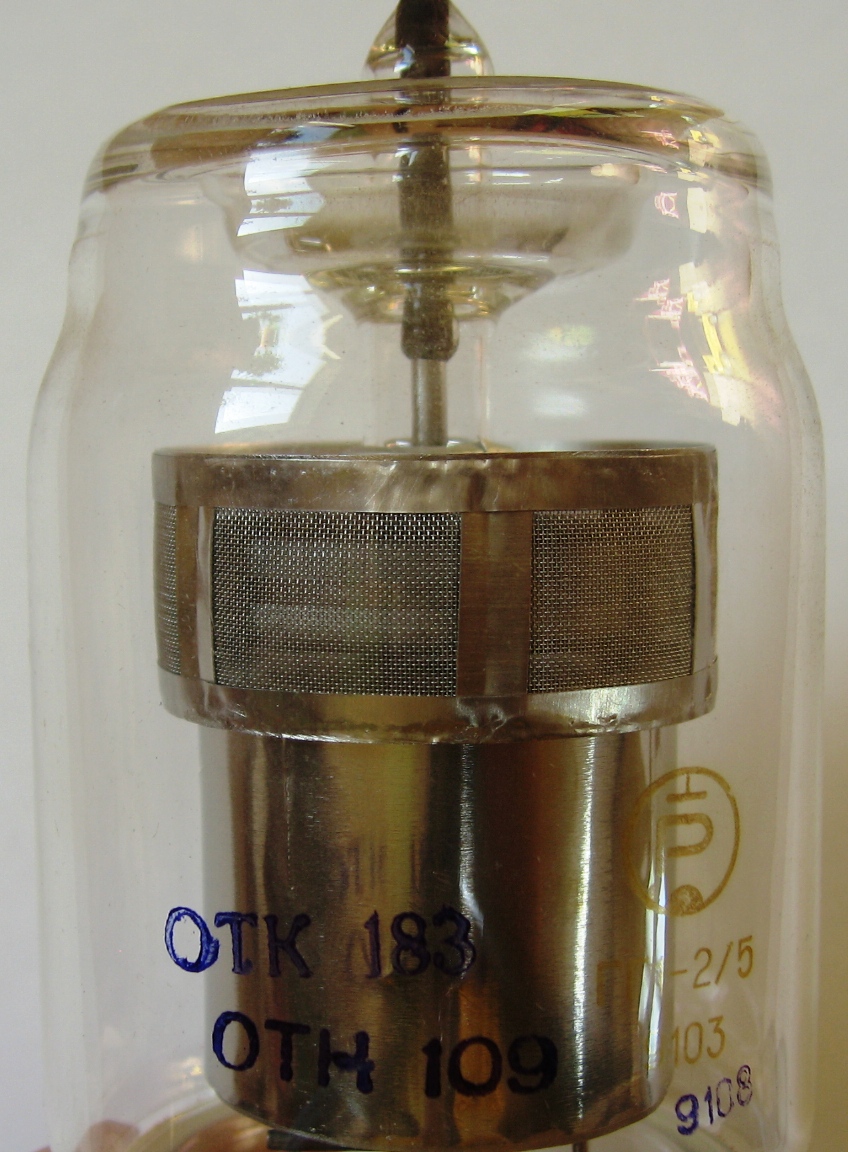

Анод представляет собой коробку из тугоплавкого материала (никель и др.). Он окружен цилиндрическим экраном, находящимся под потенциалом катода. Для отвода мощности, выделяющейся на аноде, боковая поверхность анодного экрана выполнена в виде сетки.

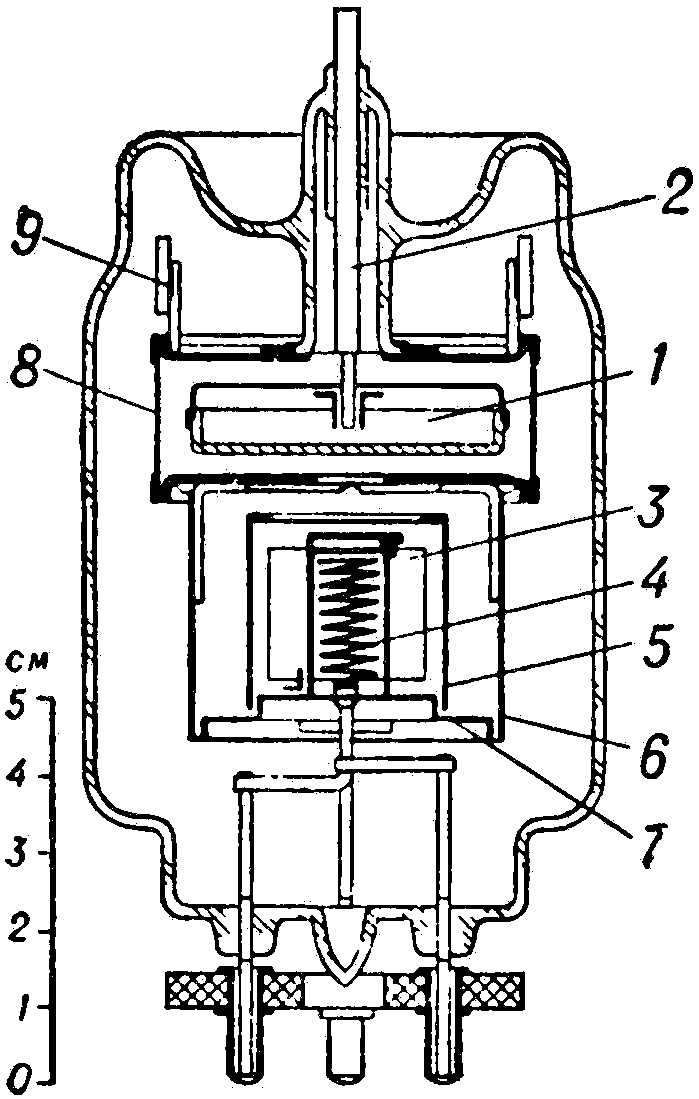

1 — анод; 2 — стержень анода; 3 — катод; 4 — подогреватель; 5, б, 7 — экраны катода, 8 — экран анода; 9 — газопоглотитель.

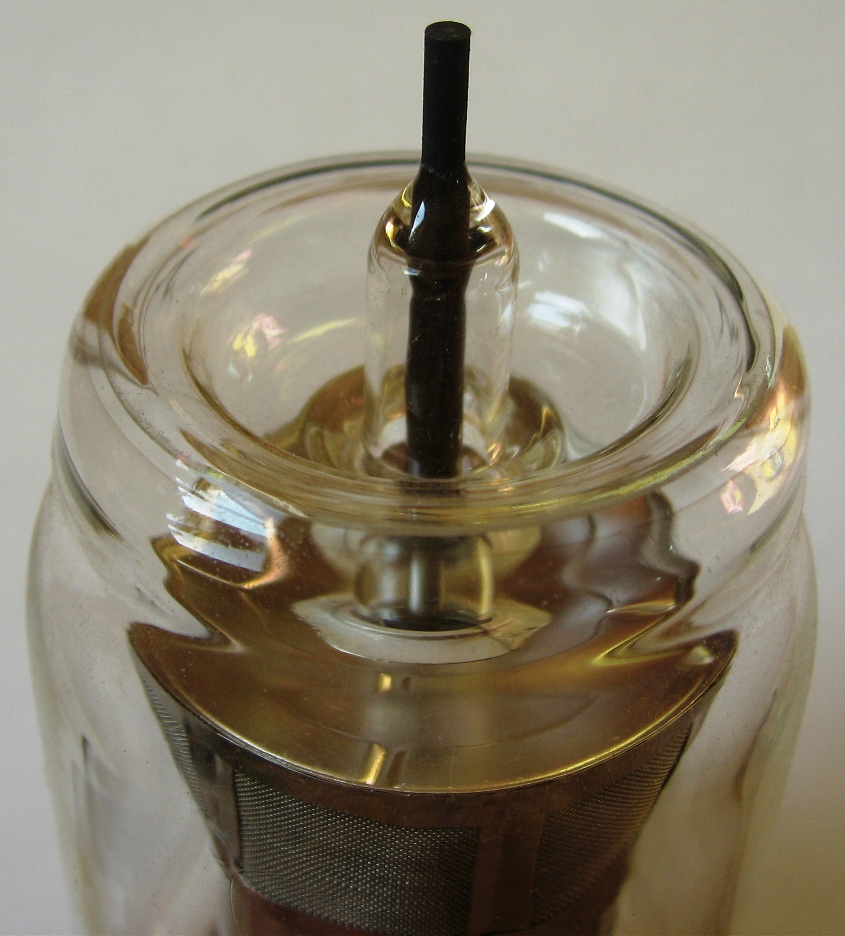

Анодный ввод выполнен в виде развернутой тарелочки, во-первых для повышения прочности соединения с баллоном при термических перегрузках, во-вторых для уменьшения вероятности электрического пробоя по поверхности баллона:

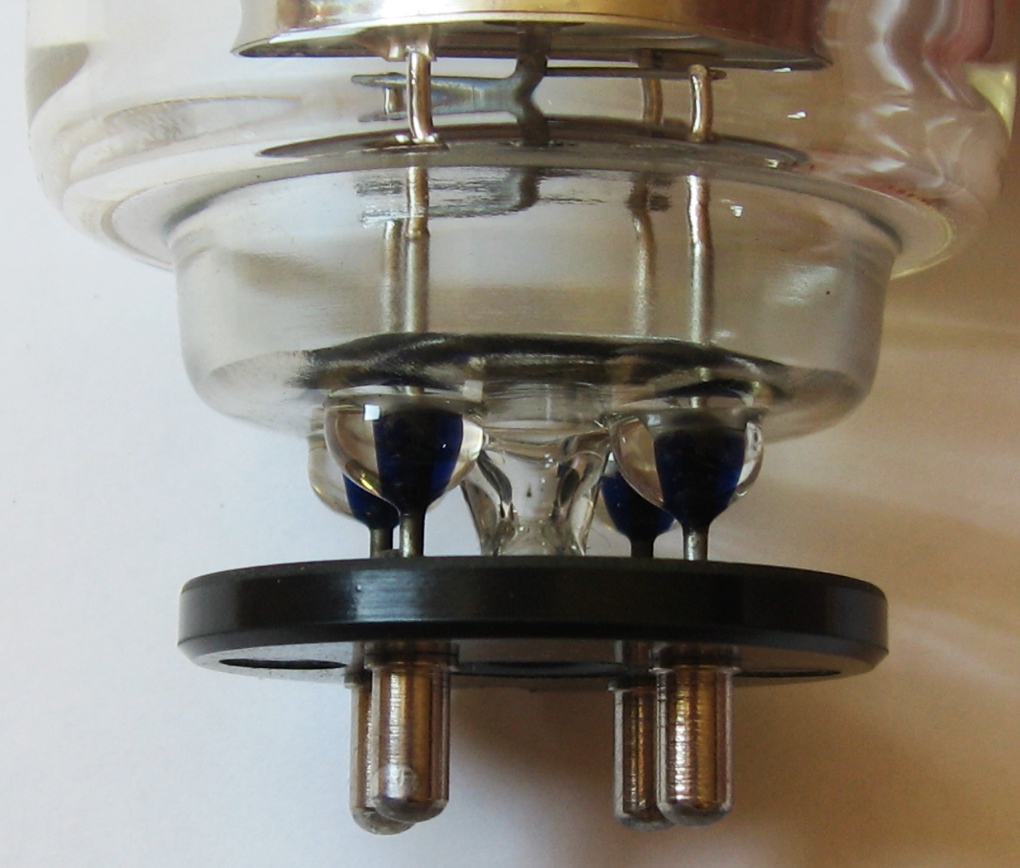

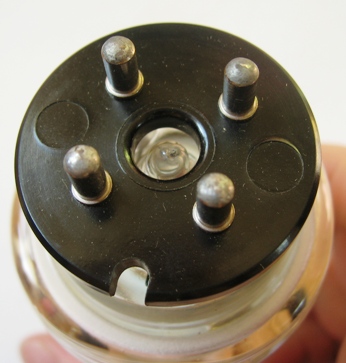

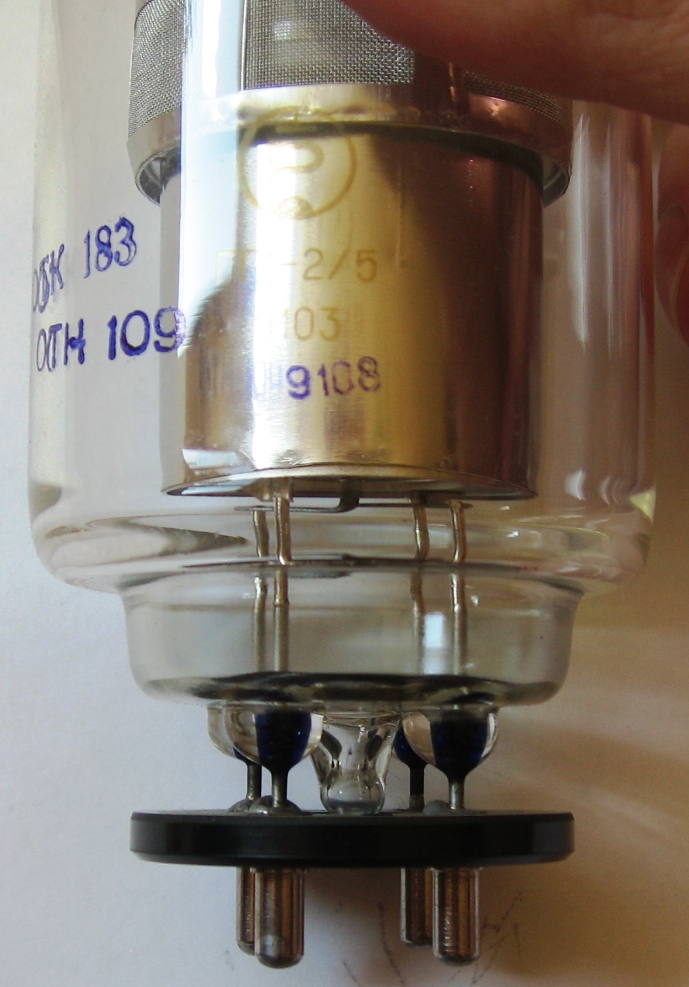

Цоколь нестандартный, РШ13-1:

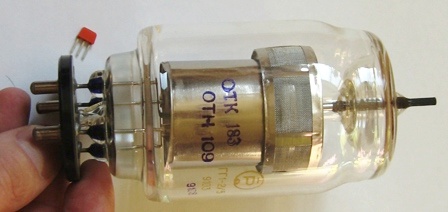

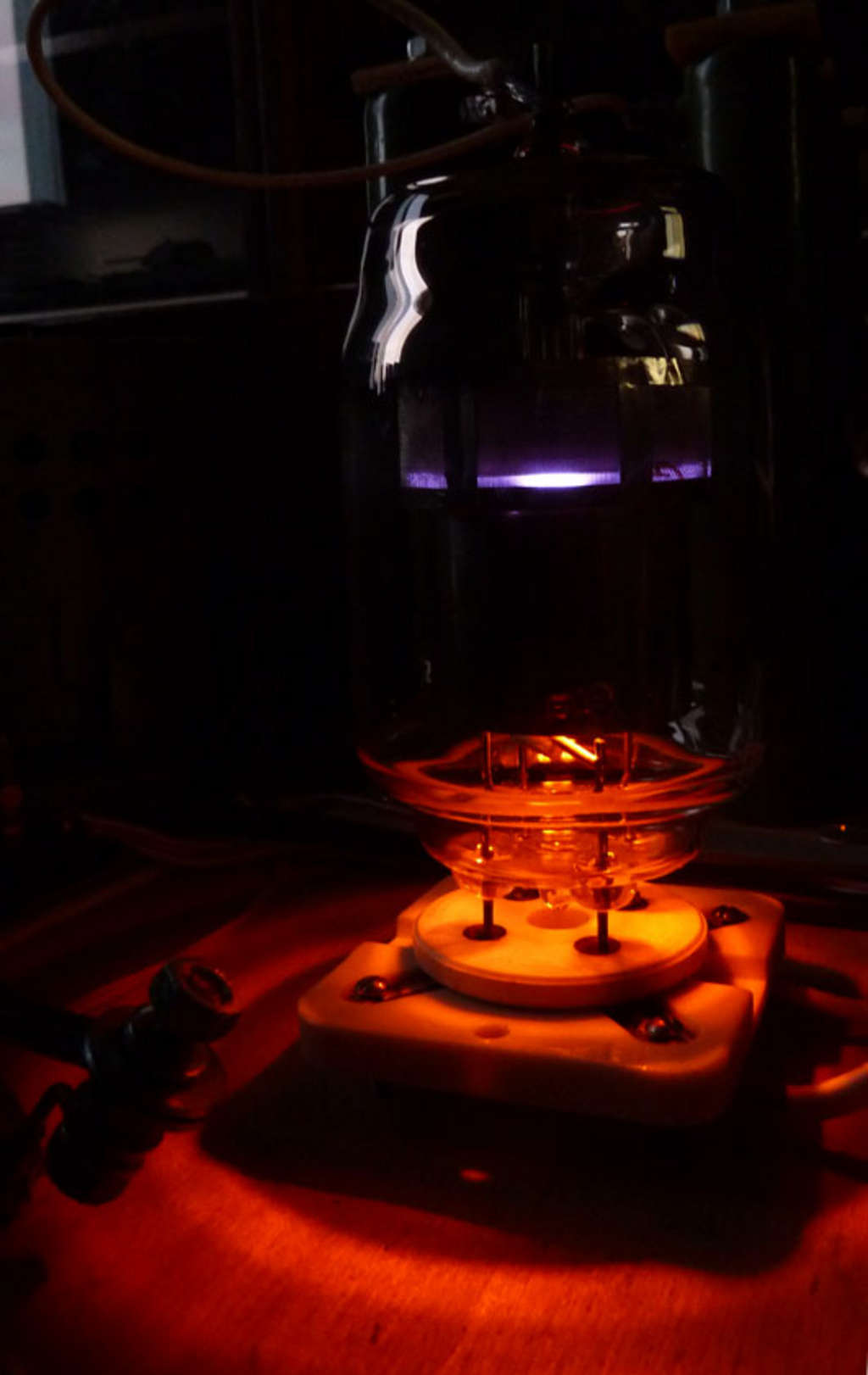

Прибор в действии:
