ГИПП-16384

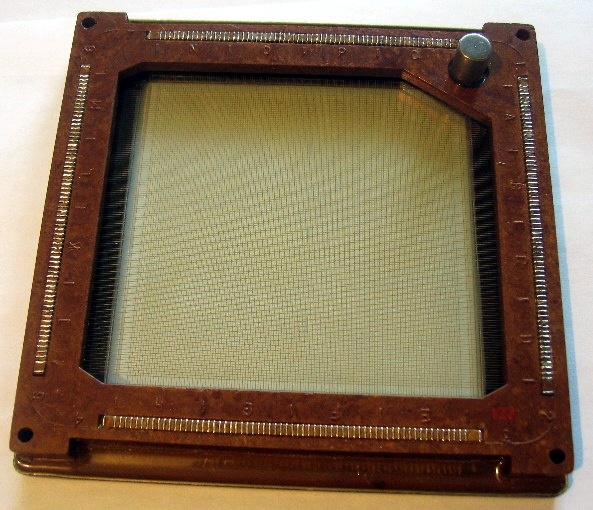

Матричный графический газоразрядный индикатор переменного тока с внутренней памятью, 128 х 128 элементов.

Справочный лист на него и данные из отраслевого справочника (версии 1982 и 1989 годов). Интересно сравнить, за семь лет электрические параметры изменились незначительно, зато возросла (вдвое!) минимальная наработка и увеличен срок сохраняемости. Ах да, еще исчез вариант индикатора для народного хозяйства :)))

Производитель - ПО "Газотрон", г.Ровно (Украина).

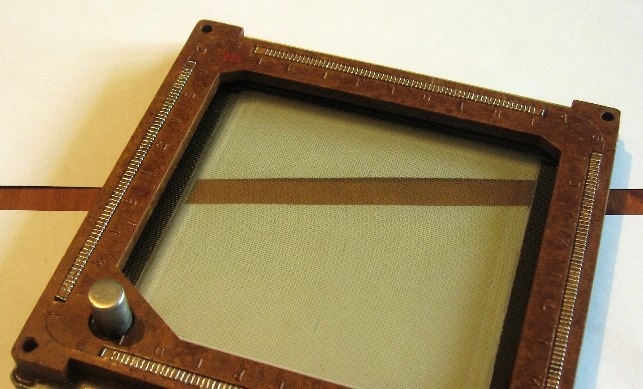

В отличие от ГИП-10000, этот индикатор работает на просвет:

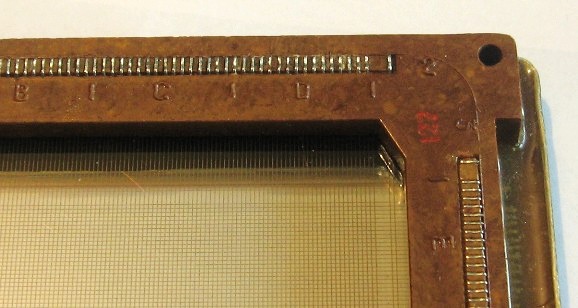

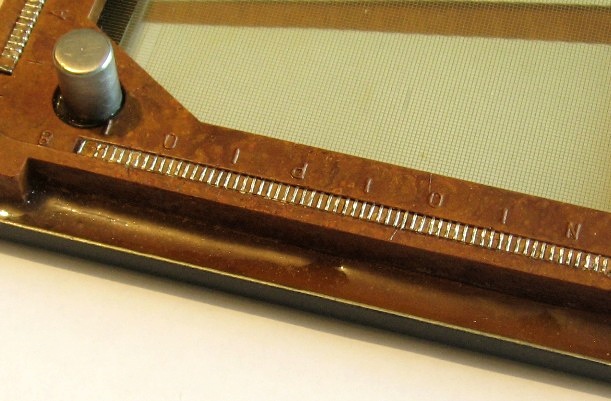

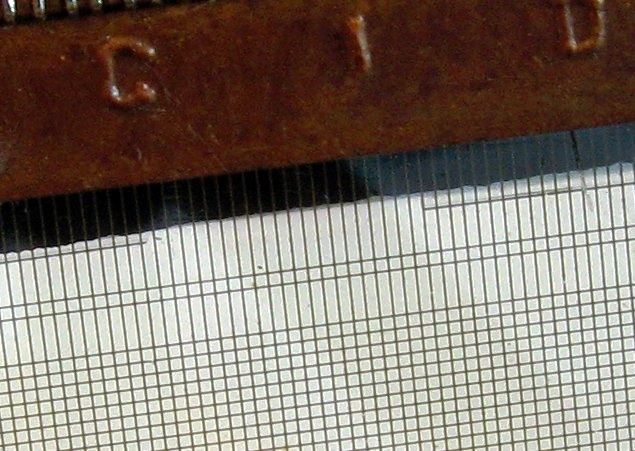

здесь хорошо видна структура электродов и рамки:

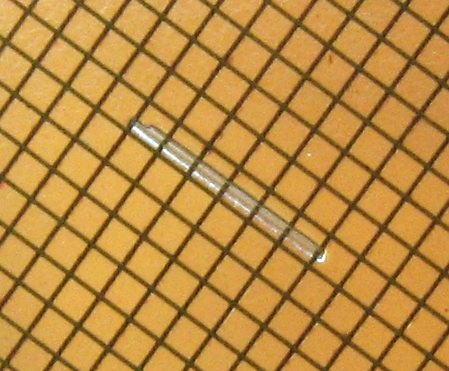

Посередине экрана нанесены наплывы-риски. Это полоски стекла, зажатые между плоскими стёклами экрана с электродами. Они предотвращают сдавливание их между собой атмосферным давлением и сохраняют зазор между стёклами экрана.

Такие же наплывы имеют все панели переменного тока.

Источники:

1. НП0.005.040с. Перечень электровакуумных, полупроводниковых, пьезоэлектрических приборов и электромеханических фильтров, разрешенных для применения при разработке и модернизации военной аппаратуры. Редакция 13-81. ВНИИ "Электронстандарт", 1982.
2. В.Г. Карпов, В.С. Карпухин, Н.Г. Кашников, А.Б. Покрывайло. Газоразрядные индикаторные панели. - "Электронная промышленность" №5, 1982.
3. Кацнельсон Б. В. и др. Электровакуумные электронные и газоразрядные приборы: Справочник / Б. В. Кацнельсон, А. М. Калугин, А. С. Ларионов; Под общ. ред. А. С. Ларионова. - 2-е изд., перераб. и доп. - М.: Радио и связь, 1985.
4. Индикаторы знакосинтезирующие. Группы 6217 6344 6368. Сборник справочных листов РМ 11 073.071.1-82. Отраслевой руководящий материал. ВНИИ "Электронстандарт", 1986.
5. Автоматические измерения и приборы (аналоговые и цифровые) / П.П. Орнатский. - 5-е изд., перераб. и доп. - К.: Вища шк. Головное изд-во, 1986.
6. Вуколов Н. И., Михайлов А. Н. Знакосинтезирующие индикаторы: Справочник/ Под ред. В. П. Балашова.- М.: Радио и связь, 1987.
7. Лисицин Б. Л. Отечественные приборы индикации и их зарубежные аналоги: Справочник. - М.: Радио и связь, 1993 (Массовая радиобиблиотека. Вып. 1165).
8. Ладик А. И., Сташкевич А. И. Изделия электронной техники. Знакосинтезирующие индикаторы: Справочник. - М.: Радио и связь, 1994.
9. А. В. Тоцкий "Системы отображения информации", Учебное пособие по лабораторному практикуму, Харьков, ХАИ, 1998.
10. Юшин А.М. Оптоэлектронные приборы и их зарубежные аналоги: Справочник. Т.4. - М.: ИП РадиоСофт, 2003.
