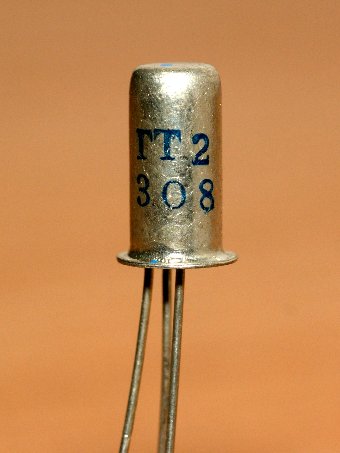

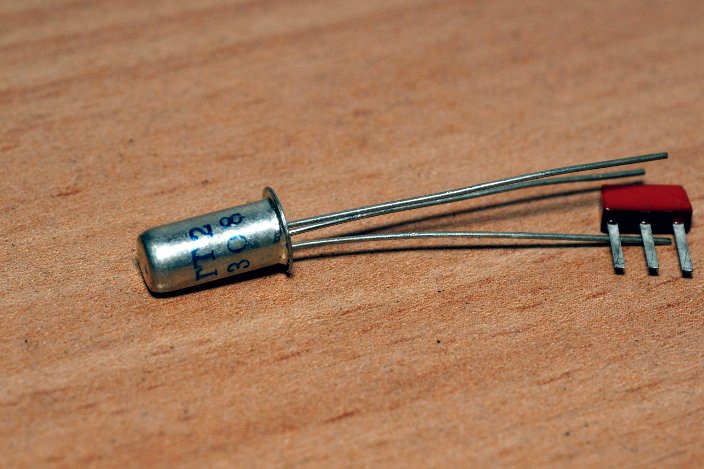

ГТ2308

Маломощный германиевый p-n-p транзистор, болгарского производства.
Среднечастотный (до 7 МГц), предназначен для усиления высокочастотных сигналов с малой амплитудой в смесителях и гетеродинах радиоприёмной аппаратуры. Справочный лист на него.

Первоначально, приблизительно до середины 70-х годов, он назывался SFT308 (собственно, это копия одноимённого западного транзистора).

Электрические параметры

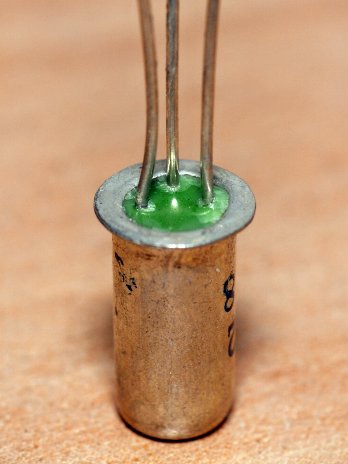

Коэффициент усиления h21Э 40...180 (транзисторы разбраковываются по группам, в зависимости от коэффициента усиления, и маркируются цветными точками; так, голубая точка на моём экземпляре обозначает Ку = 60...120)
Максимальный ток коллектора 100 мА
Максимальное напряжение коллектор-база 18 В
Максимальная рассеиваемая мощность 150 мВт

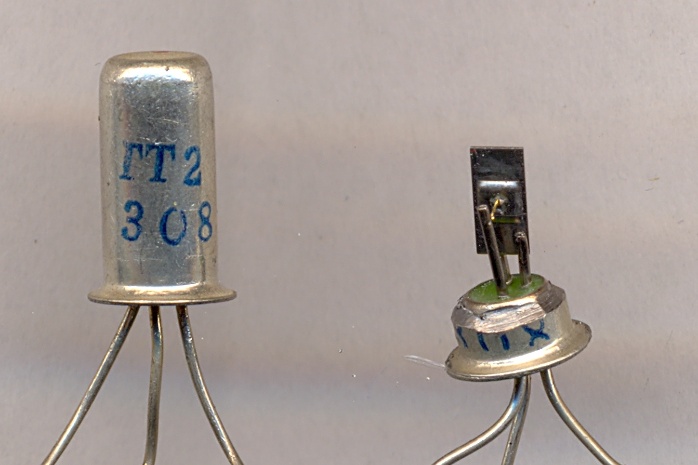

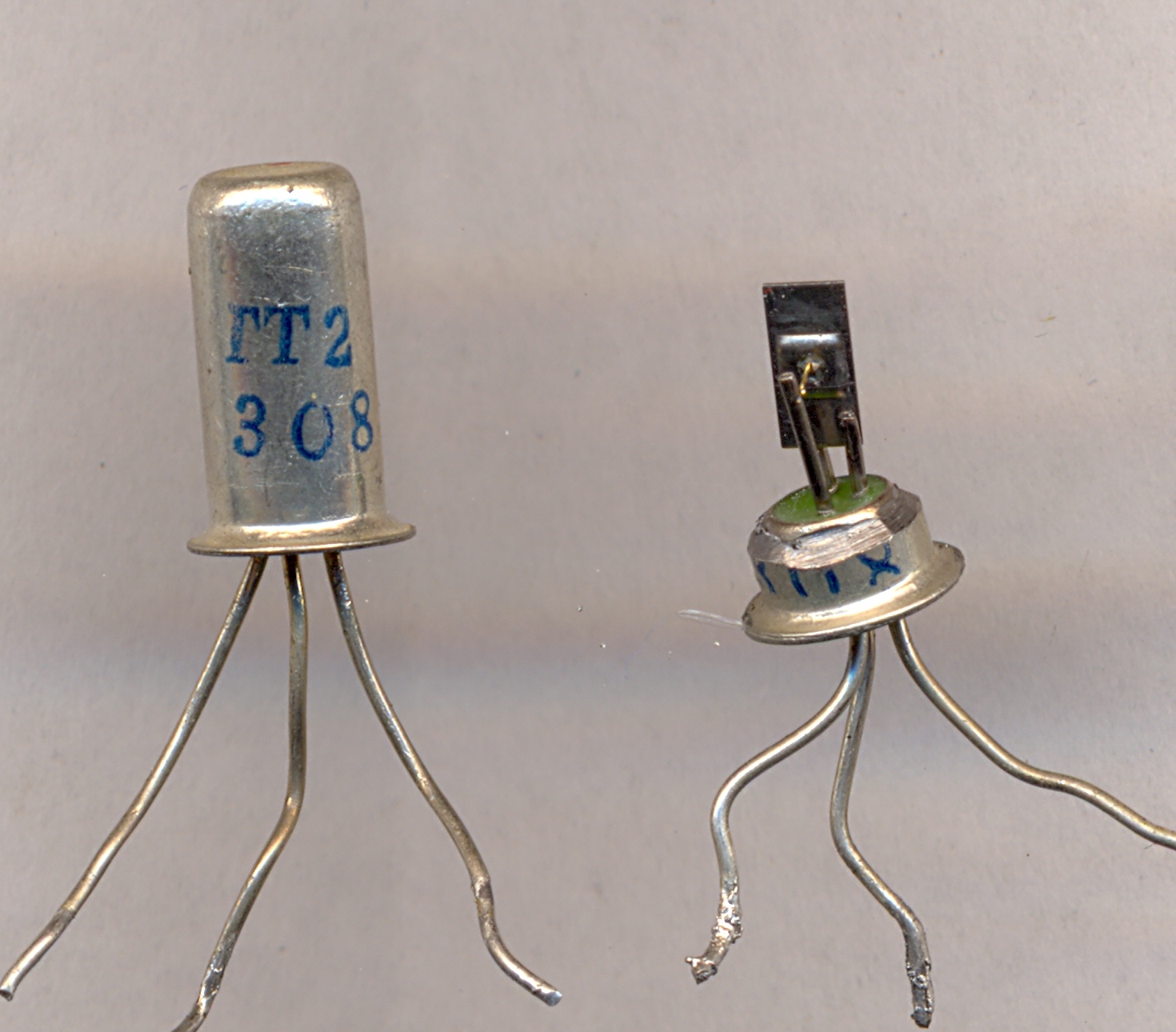

(фото с форума Радиокартинки)

Источники:

1. Ив. Антонов, Б. Щипалов, С. Христов, П. Драгойски. Справочна серия за радиочасти и материали. Част трета. Слаботокови схемни елементи. – Държавно издателство "Техника". 1978.
2. Справочник по полупроводникови прибори и интегрални схеми. Том 2. Дискретни полупроводникови прибори – българско производство. Т.П. Москов, Г.М. Кондарев, Т.Б. Таков. - Държавно издателство "Техника". 1979
3. Димитър Рачев. Справочник радиолюбителя. Държавно издателство "Техника". 1990.
