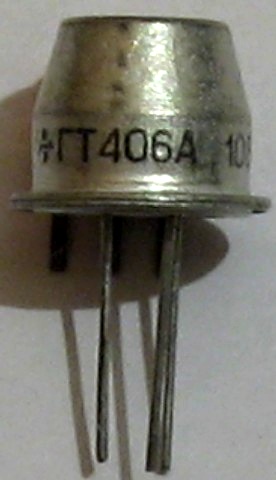

ГТ406А

Довольно редкий (хотя и не сильно старый) сплавной германиевый p-n-p транзистор. Судя по техническим данным - просто ухудшенный вариант ГТ403.

Производитель - "Гамма", Запорожье (Украина).

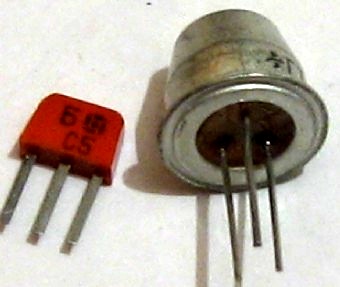

В 1991 году они были помещены в перечень неперспективных, в качестве замены предлагалось использовать КТ680А.

Электрические параметры

Коэффициент передачи тока в схеме с общим эмиттером - 50...150
Предельная частота коэффициента передачи тока в схеме с ОЭ - 60 кГц (всего!)
Обратный ток коллектора - 50 мкА
Сопротивление насыщения - не более 1 Ом
Пробивное напряжение коллектор-база - 25 В
Пробивное напряжение эмиттер-база - 20 В
Тепловое сопротивление переход-корпус - 15°С/Вт
Максимально допустимые параметры:
   Рассеиваемая мощность коллектора - 4 Вт
   Постоянный ток коллектора - 1,25 А

Справочный листок на него

Источники:

1. Транзисторы для аппаратуры широкого применения: Справочник / К. М. Брежнева, Е. И. Гантман, Т. И. Давыдова и др. Под ред. Б. Л. Перельмана. - М.: Радио и связь, 1981
2. Справочник радиолюбителя-конструктора - 3-е изд., перераб. и доп. - М.: Радио и связь, 1983 (Массовая радиобиблиотека, Вып. 1043).
3. Перечень неперспективных ПП и рекомендуемых замен. - Центральное конструкторское бюро "Дейтон", 1991.
