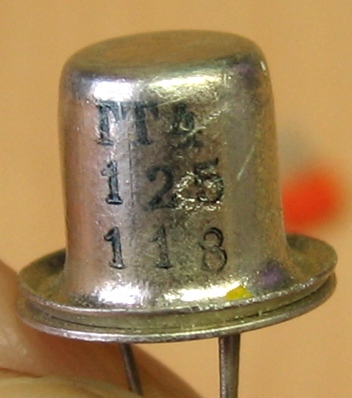

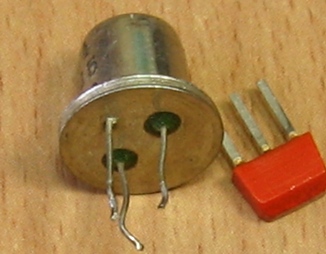

ГТ4125

Германиевый p-n-p транзистор средней мощности, болгарского производства. Низкочастотный (800 кГц), предназначен для усиления низкочастотных сигналов в выходных двухтактных каскадах класса В выходной мощности 1-2 Вт.

Справочный лист на него.

Первоначально, приблизительно до середины 70-х годов, они назывались SFT125.

Электрические параметры

Коэффициент усиления h21Э 40...150 (транзисторы разбраковываются по группам, в зависимости от коэффициента усиления, и маркируются цветными точками; так, жёлтая - Ку = 40...55)
Максимальный ток коллектора 500 мА
Максимальное напряжение коллектор-эмиттер 24 В
Максимальная рассеиваемая мощность 350 мВт

Источники:

1. Ив. Антонов, Б. Щипалов, С. Христов, П. Драгойски. Справочна серия за радиочасти и материали. Част трета. Слаботокови схемни елементи. – Държавно издателство "Техника". 1978.
2. А. Шишков. Полупроводникова техника. Част 1. Полупроводникови елементи. - Издателство "Техника". 1979.
3. Справочник по полупроводникови прибори и интегрални схеми. Том 2. Дискретни полупроводникови прибори – българско производство. Т.П. Москов, Г.М. Кондарев, Т.Б. Таков. - Държавно издателство "Техника". 1979
4. Атанас Шишков. Транзистори и диоди. Кратък справочник. Второ допълнено издание. София, Държавно издателство "Техника". 1981.
5. Димитър Рачев. Справочник радиолюбителя. Държавно издателство "Техника". 1990.
