Микросхема на основе КМОП БМК. Подробных данных о ней нет, но, судя по том, что она заменила И165-0065, назначение её то же - делитель с переменным коэффициентом деления от 2 до 799.
Применялась в блоке Б1-42 (блок датчика сигналов мелкой сетки частот) возбудителя Р-170В. Кстати, она числилась в перечне заводской продукции как минимум до 2015 года.
Производитель - ОКБ при Новосибирском заводе полупроводниковых приборов.
Параметры кристалла
 |
Количество вентилей - 1036 |
|
Количество транзисторов - 4144 |
|
Напряжение питания - 4,5...5,5 В |
|
Статический ток потребления - не более 10 мкА |
|
Среднее время задержки на вентиль в режиме кольцевого генератора - 7 нс |
|
Максимальная тактовая частота - 30 МГц |
|
Ток нагрузки выходного элемента 10 мА |
|
Рабочий диапазон температур -60...+85 °С |

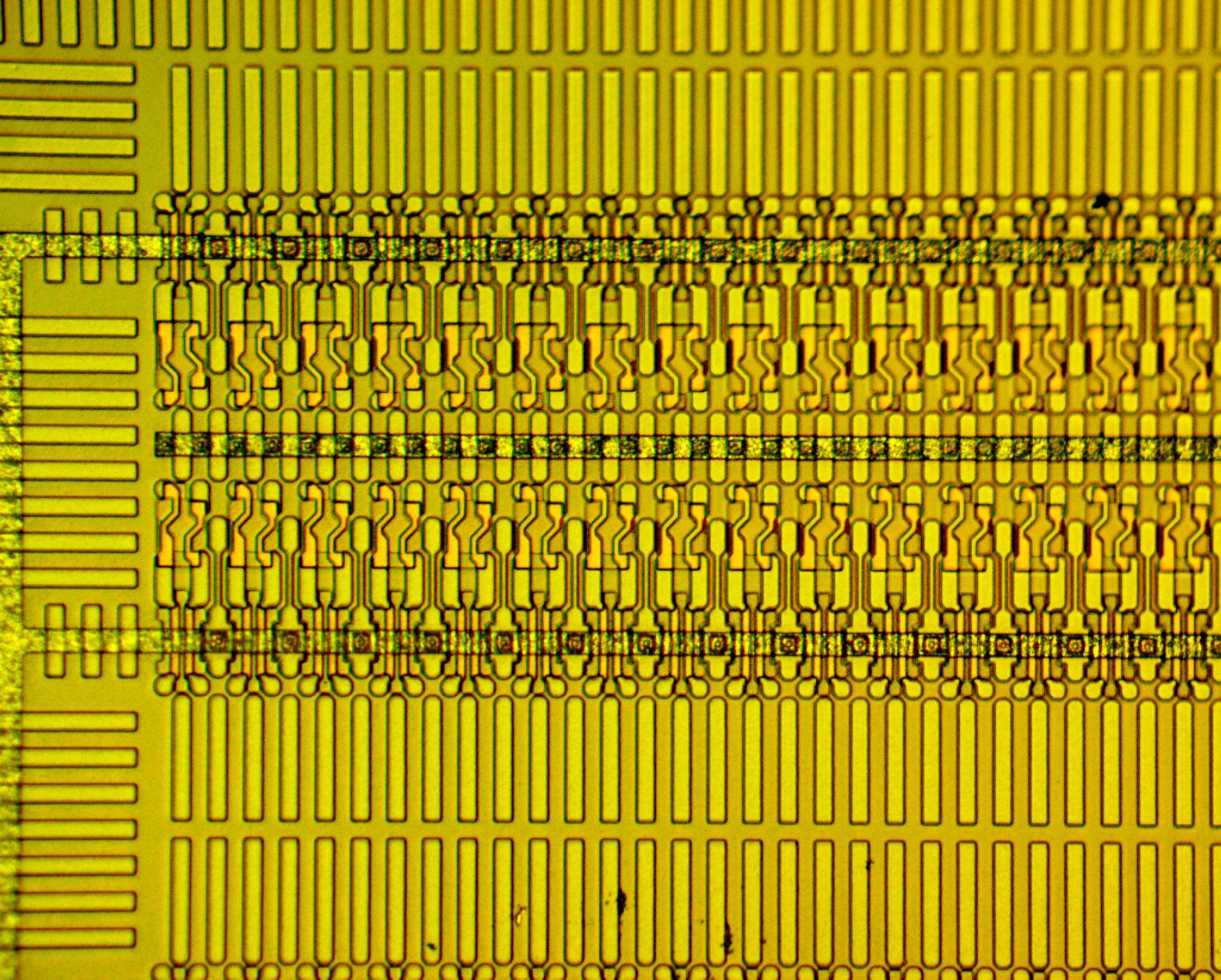

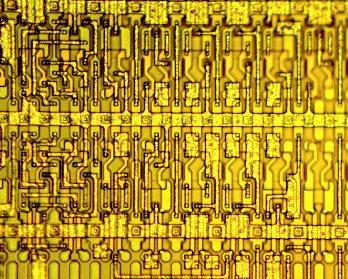

(фото от 1Ж24Б)

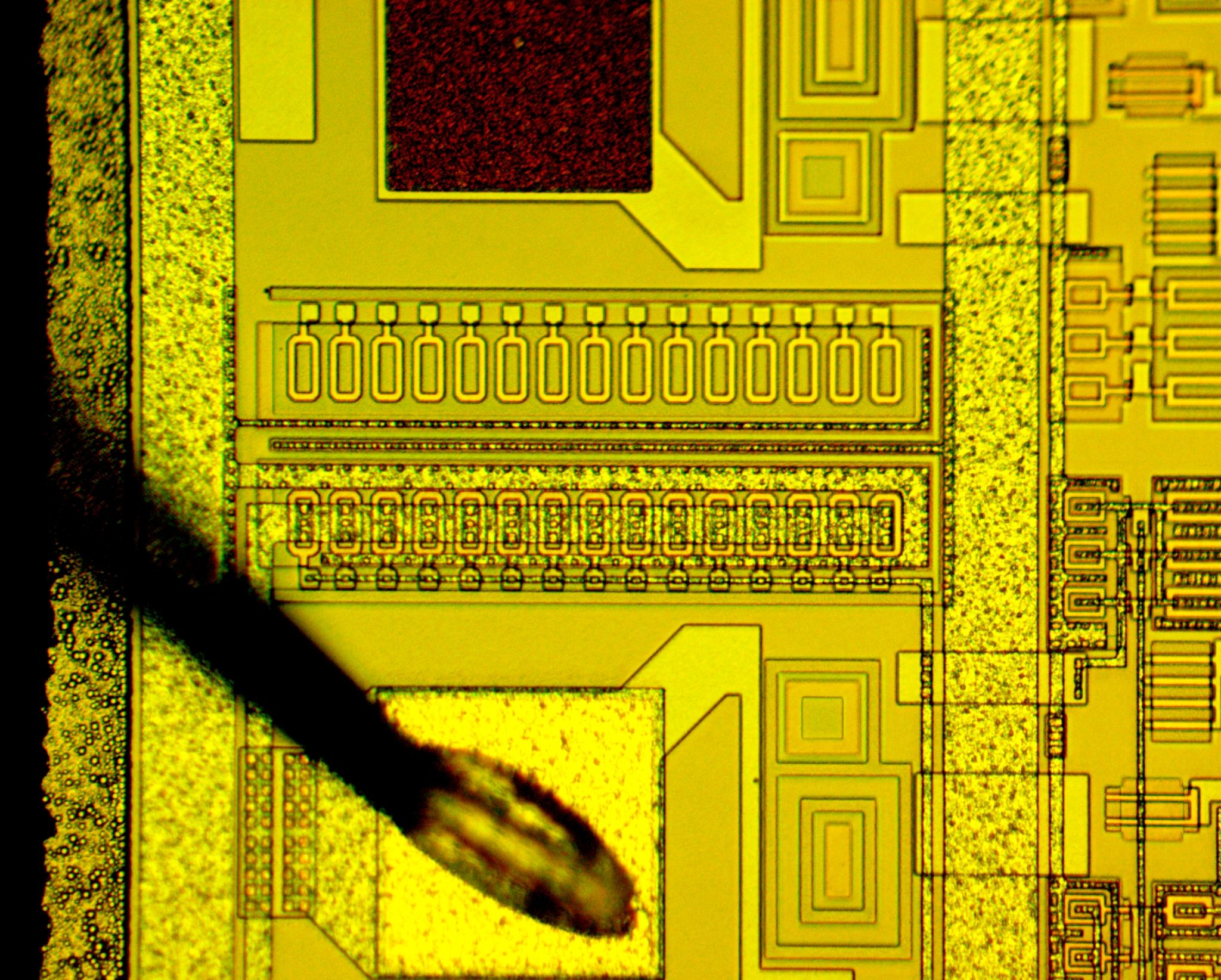

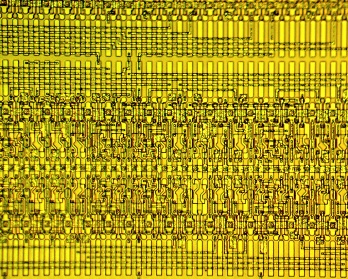

(фото от 1Ж24Б)

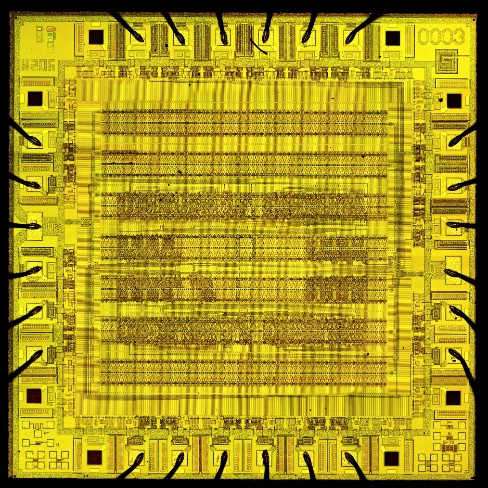

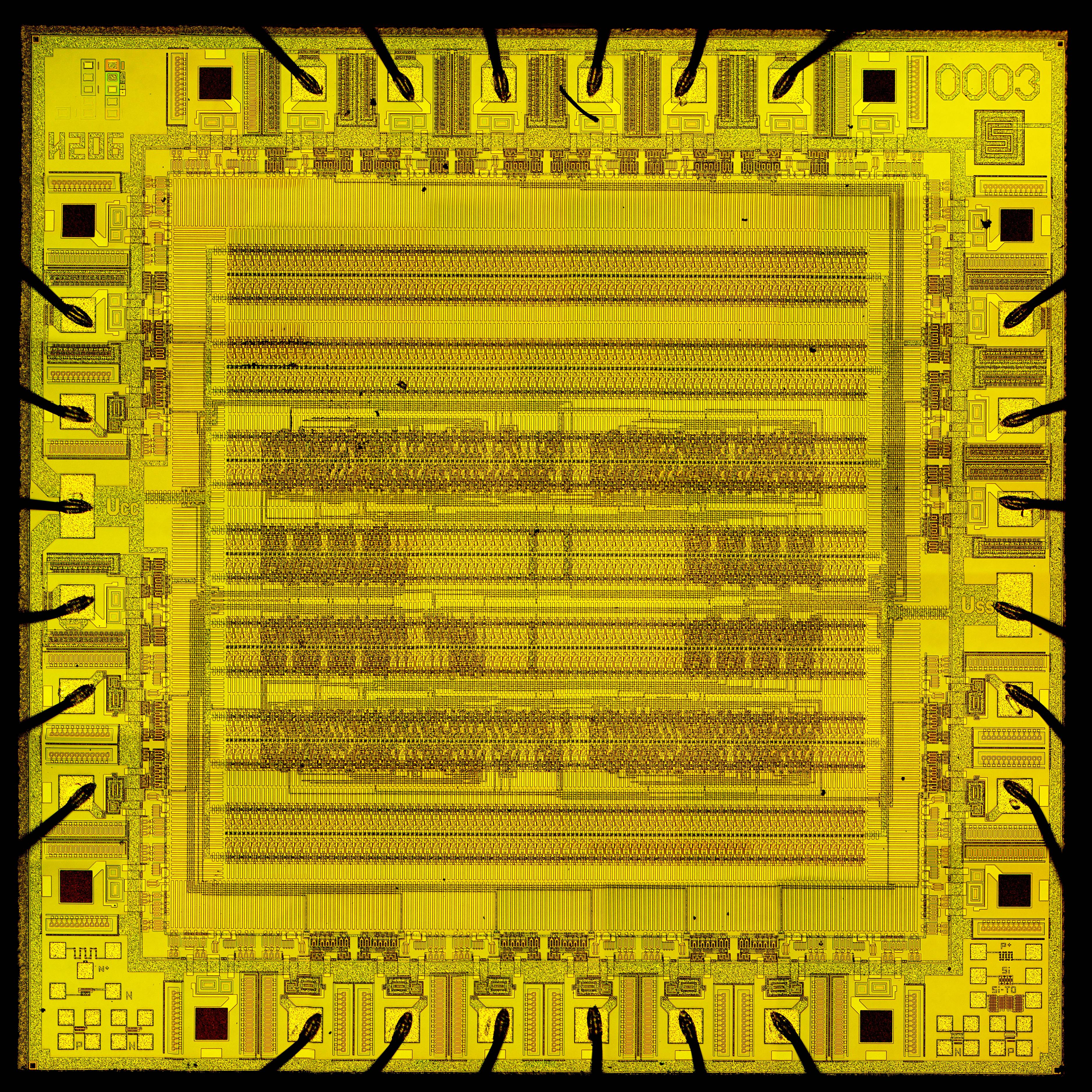

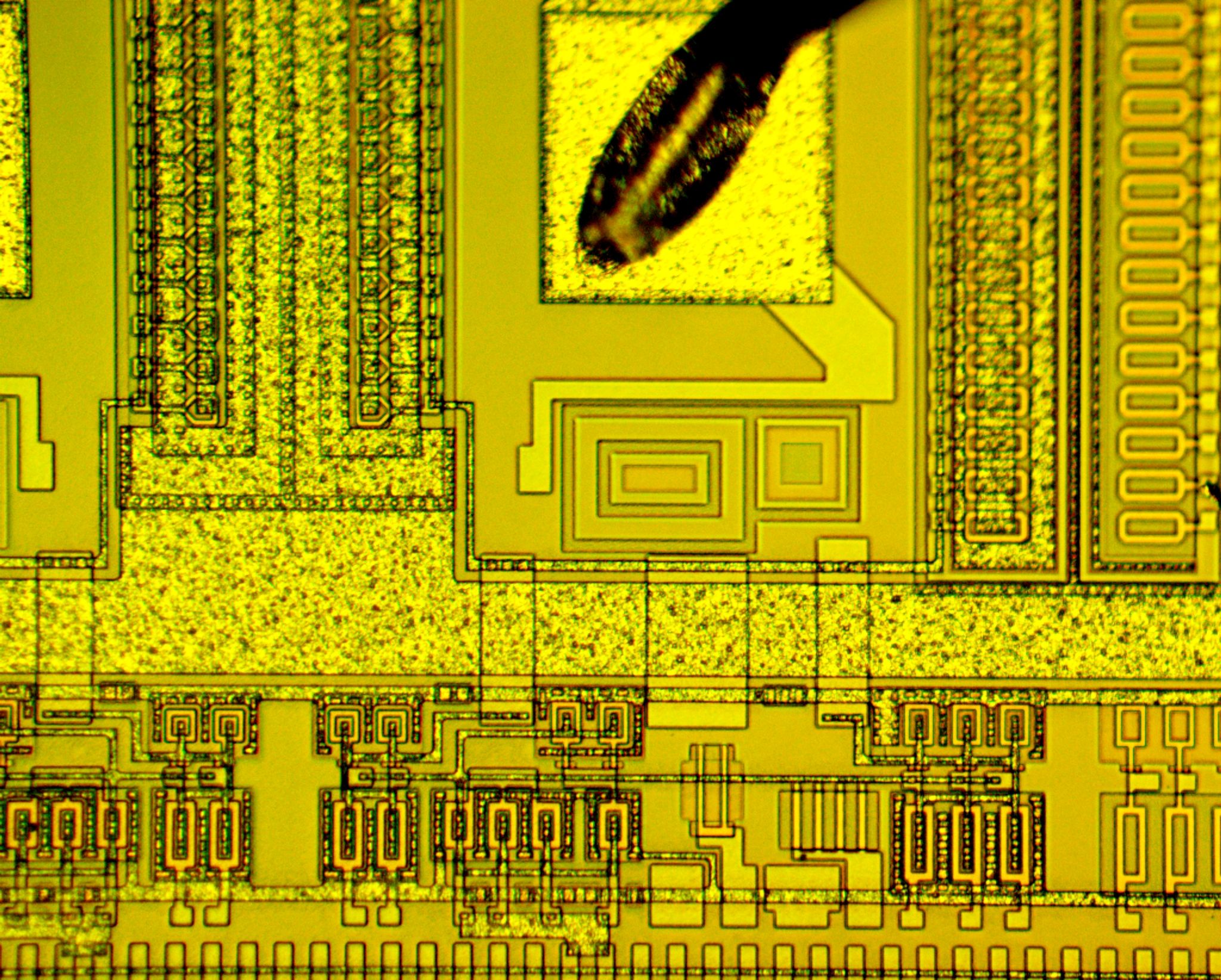

 (фото от 1Ж24Б) |

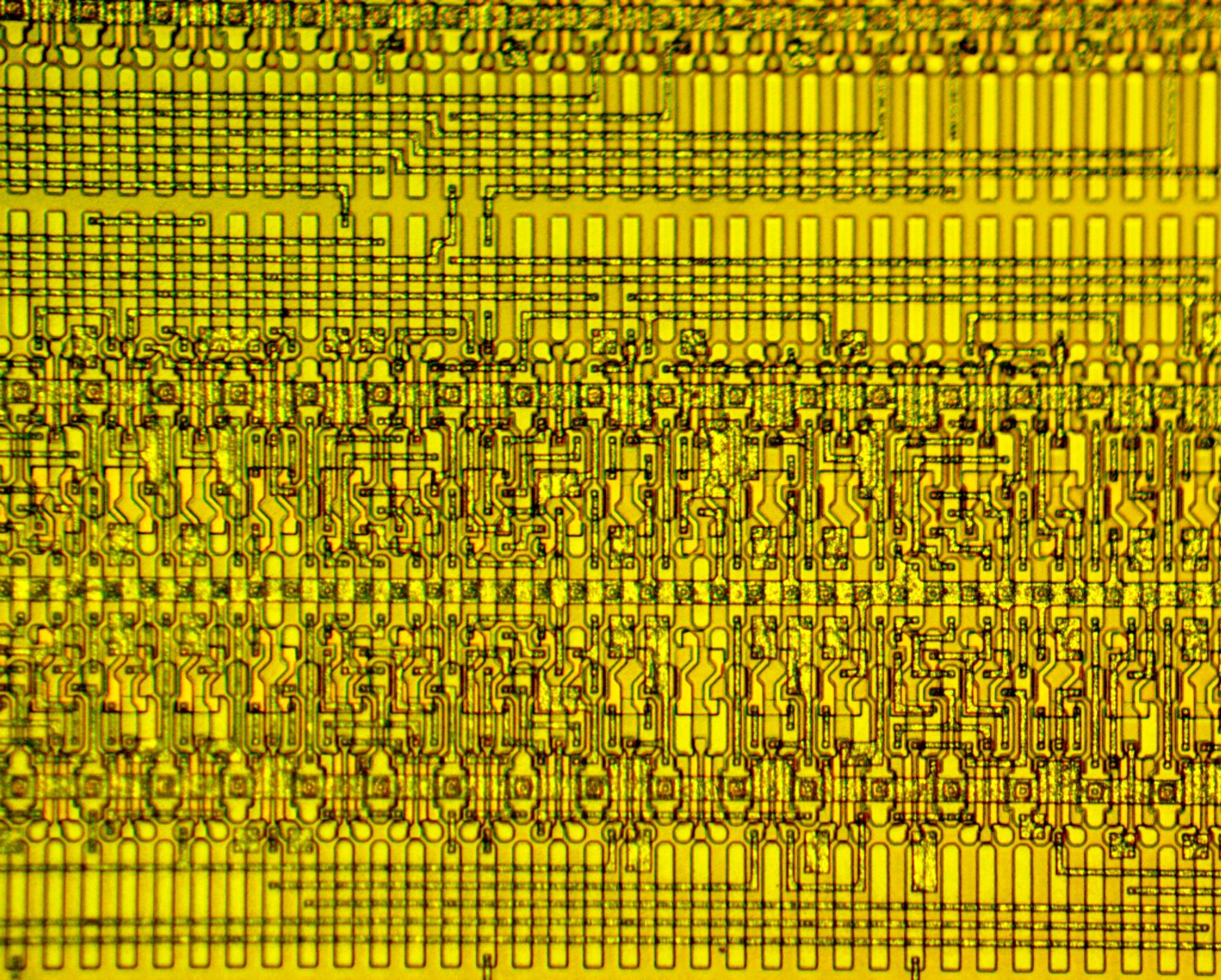

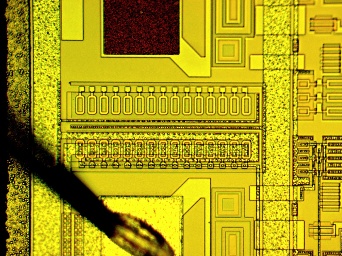

 (фото от 1Ж24Б) |

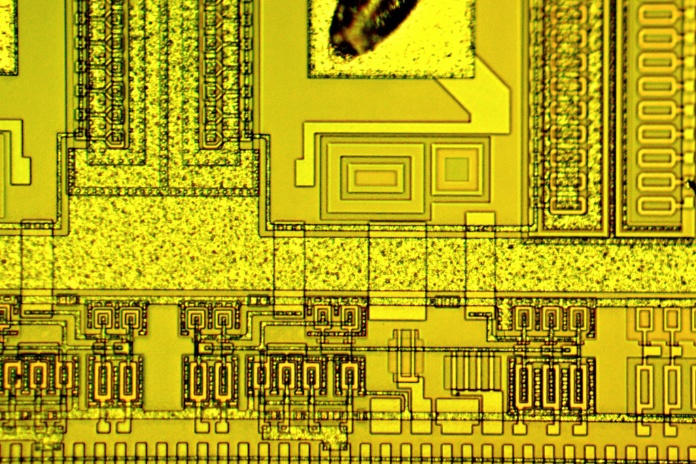

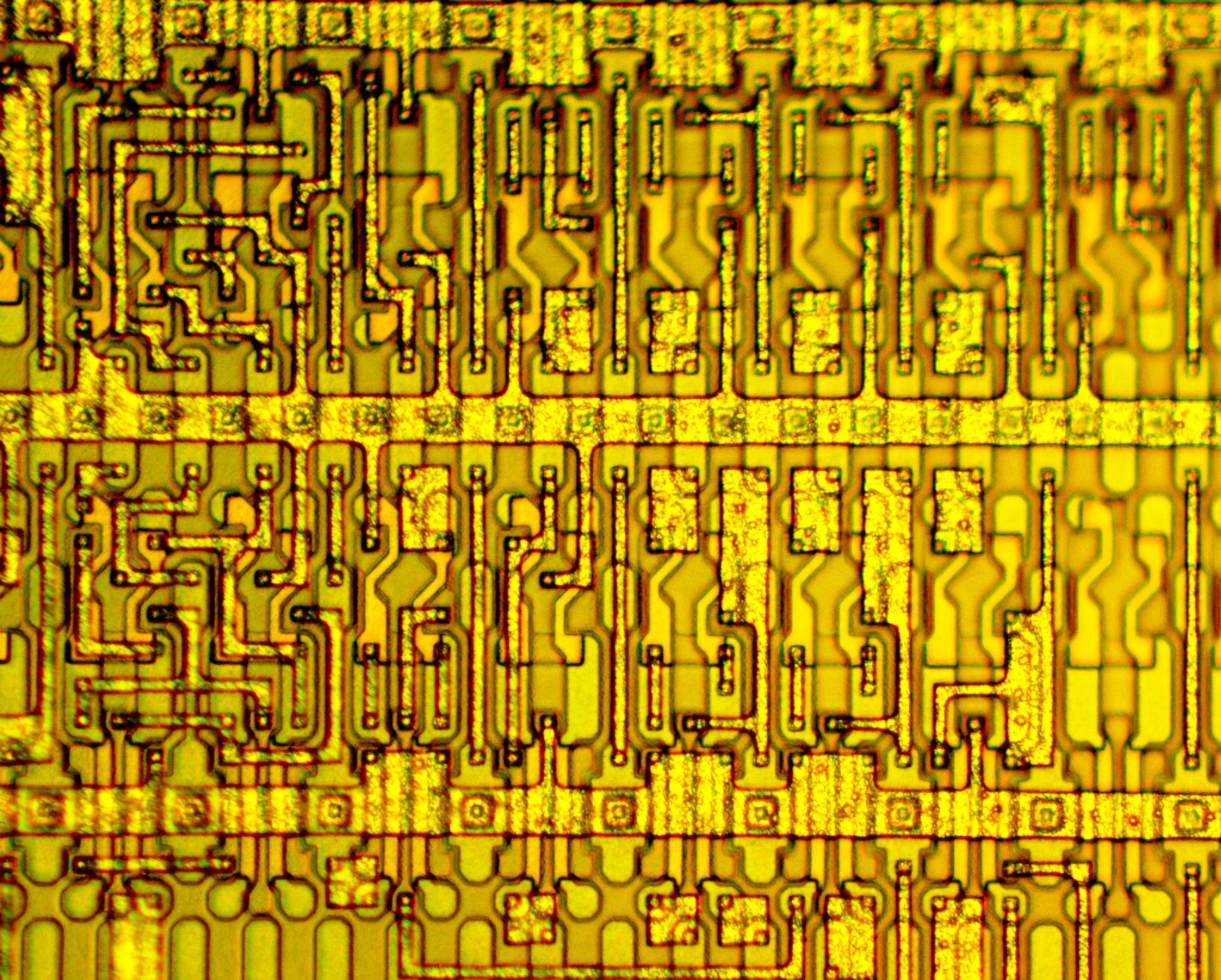

 (фото от 1Ж24Б) |

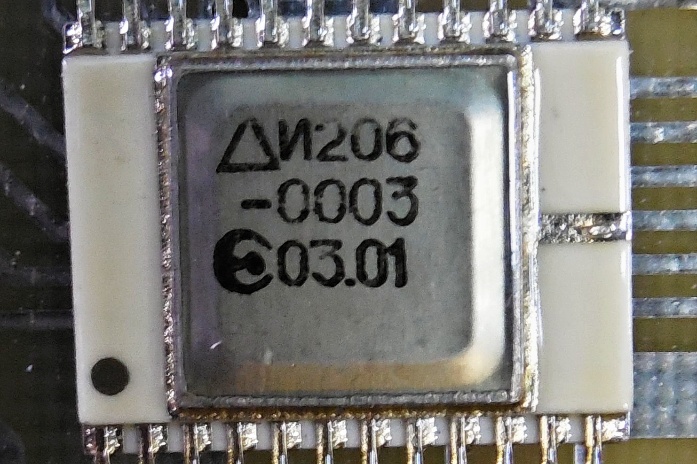

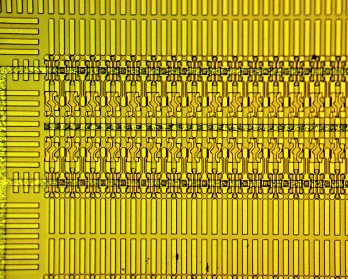

 (фото от 1Ж24Б) |

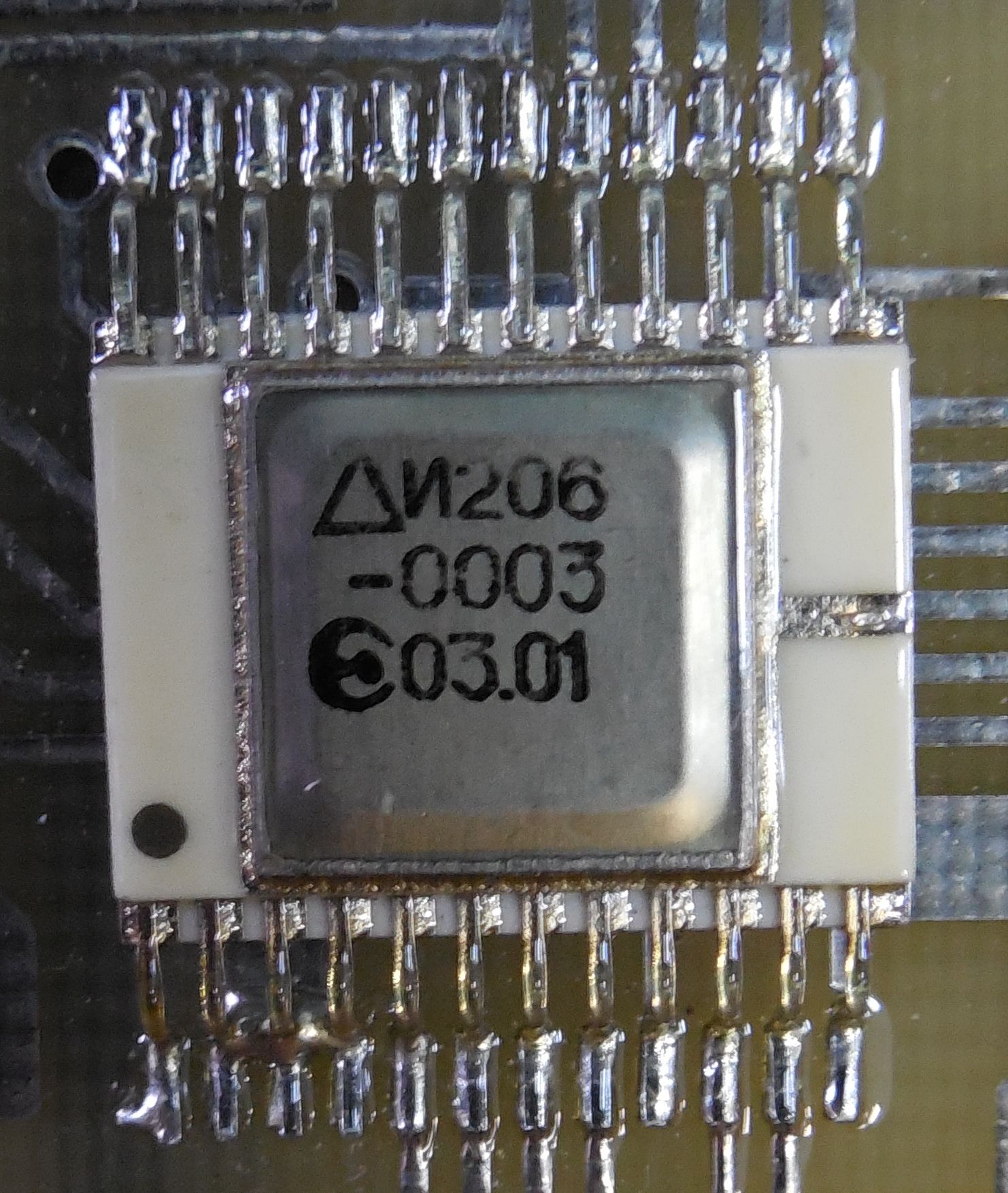

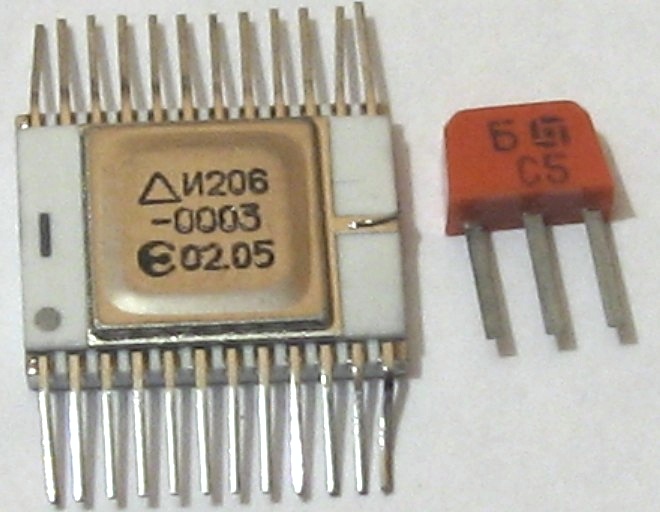

(фото Александра Назаренко)
