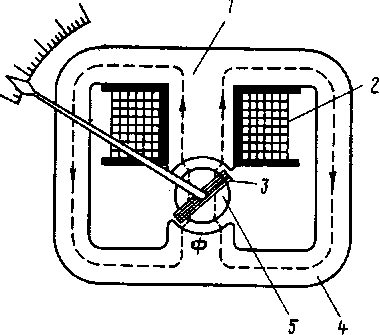

Неподвижная катушка 2 размещается на
полюсах ферромагнитного сердечника 4, а подвижная
3 поворачивается так же, как и в приборах магнитоэлектрической системы,- в воздушном зазоре между полюсами
1 и неподвижным цилиндрическим сердечником 5.Ферродинамические измерительные приборы более редки, чем электродинамические, хотя принцип работы у них схож. Отличие заключается в том, что для увеличения чувствительности ферродинамические механизмы содержит магнитопровод из магнитно-мягкого материала. Наличие магнитопровода значительно увеличивает магнитное поле в рабочем зазоре и при этом возрастает вращающий момент.
Неподвижная катушка 2 размещается на
полюсах ферромагнитного сердечника 4, а подвижная
3 поворачивается так же, как и в приборах магнитоэлектрической системы,- в воздушном зазоре между полюсами
1 и неподвижным цилиндрическим сердечником 5.
При такой конструкции приборы защищены от влияния внешних магнитных полей. Кроме того, увеличиваются магнитные потоки, создаваемые катушками, и возрастает вращающий момент, действующий на подвижную систему.
Ферродинамические приборы используют в качестве щитовых амперметров,
ваттметров и вольтметров, работающих в условиях тряски и вибраций, когда необходим большой коэффициент добротности (например,
в авиации или на электрическом подвижном составе переменного тока).
Кроме того, их применяют в качестве самопишущих приборов, так как они имеют значительный вращающий момент, преодолевающий трение в записывающих устройствах.
Ферродинамическим ИМ свойственны также хорошая защита от влияния внешних магнитных полей, возможность использования магнитоиндукционного успокоения без применения специальных мер защиты от влияния поля магнита успокоителя (что требуется для электродинамических приборов) и некоторые другие особенности.
Вследствие нелинейности кривой намагничивания, наличия гистерезиса и других явлений, присущих магнитным материалам, возрастают основная и некоторые дополнительные погрешности. Поэтому ферродинамические приборы, как правило, выпускают не выше класса точности 0,5 и только в редких случаях - класса точности 0,2.
Рабочая частота для ферродинамических приборов обычно 50 или 400 Гц. Допустимые отклонения значения частоты, при которых прибор остается в указанном классе точности, составляют не более 10-20% от ее номинального значения.

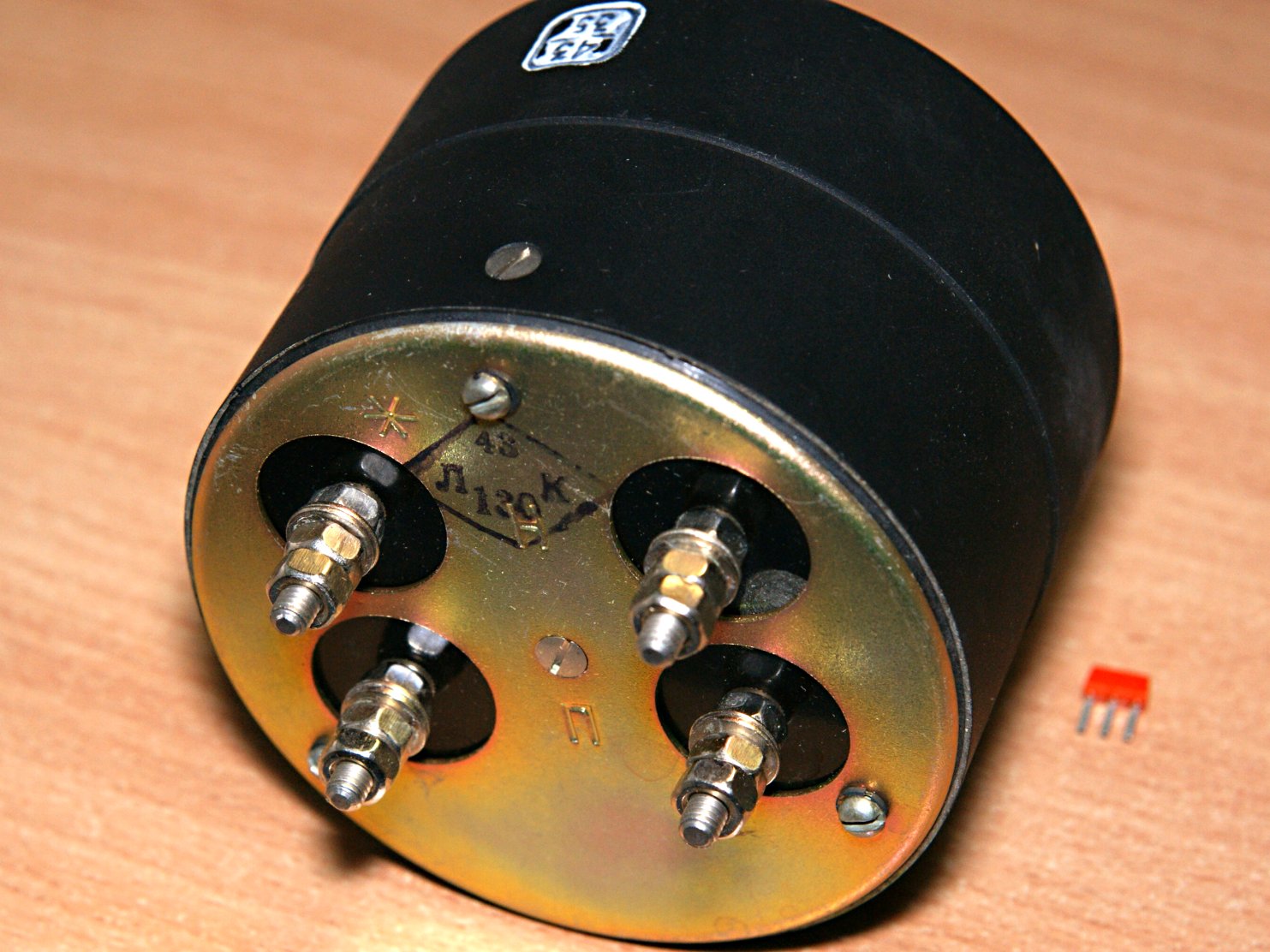

Примером не самого обычного измерительного прибора может служить...

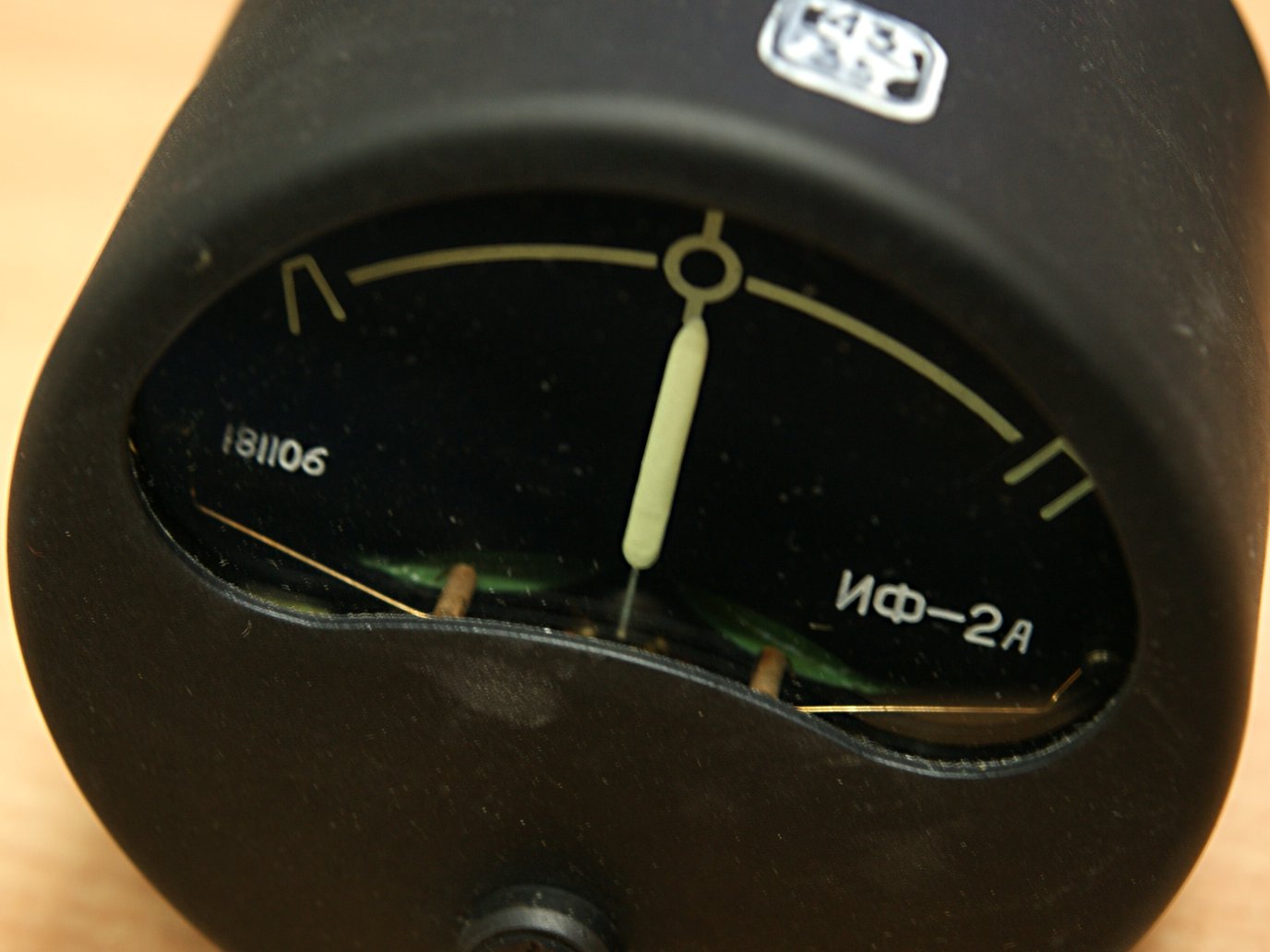

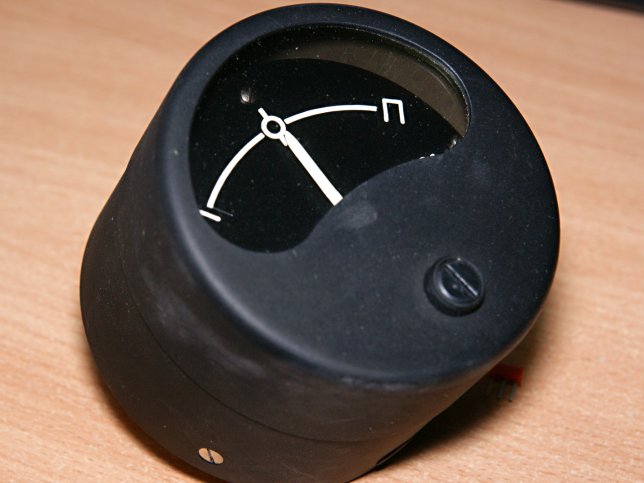

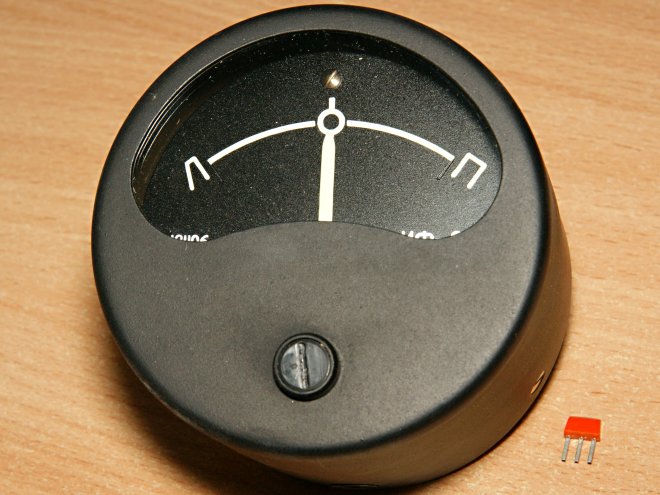

Дизайн прибора выполнен в истинно военном стиле. Предельная лаконичность шкалы, никаких делений. Строгий матовый черный цвет, светящийся фосфор на шкале и стрелке, металл и стекло, никакой пластмассы. Чувствуется мощь военной машины...
И действительно, он использовался в качестве нуль-индикатора в различных системах военного назначения (в первую очередь, корабельных). К примеру, в некоем изделии "Дон", а также в каком-то полукомпасе (такой же по виду и принципу индикатор курса ИКО-42 применялся в радиополукомпасах РПК).
Производитель неизвестен.
