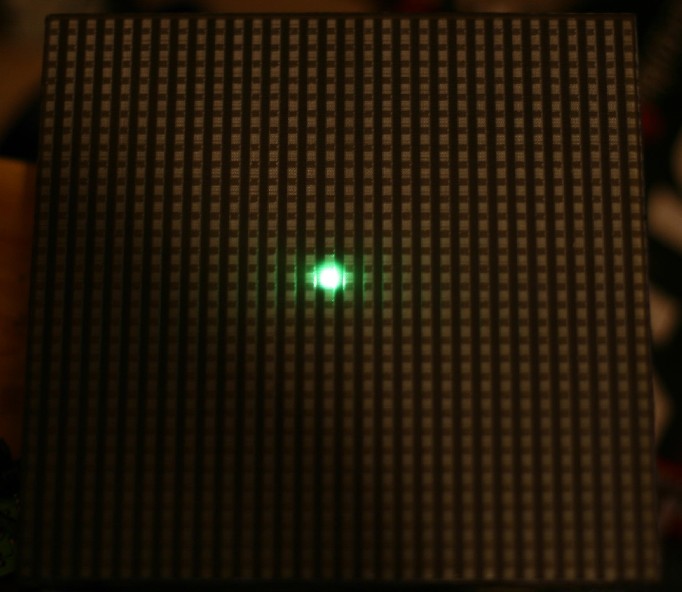

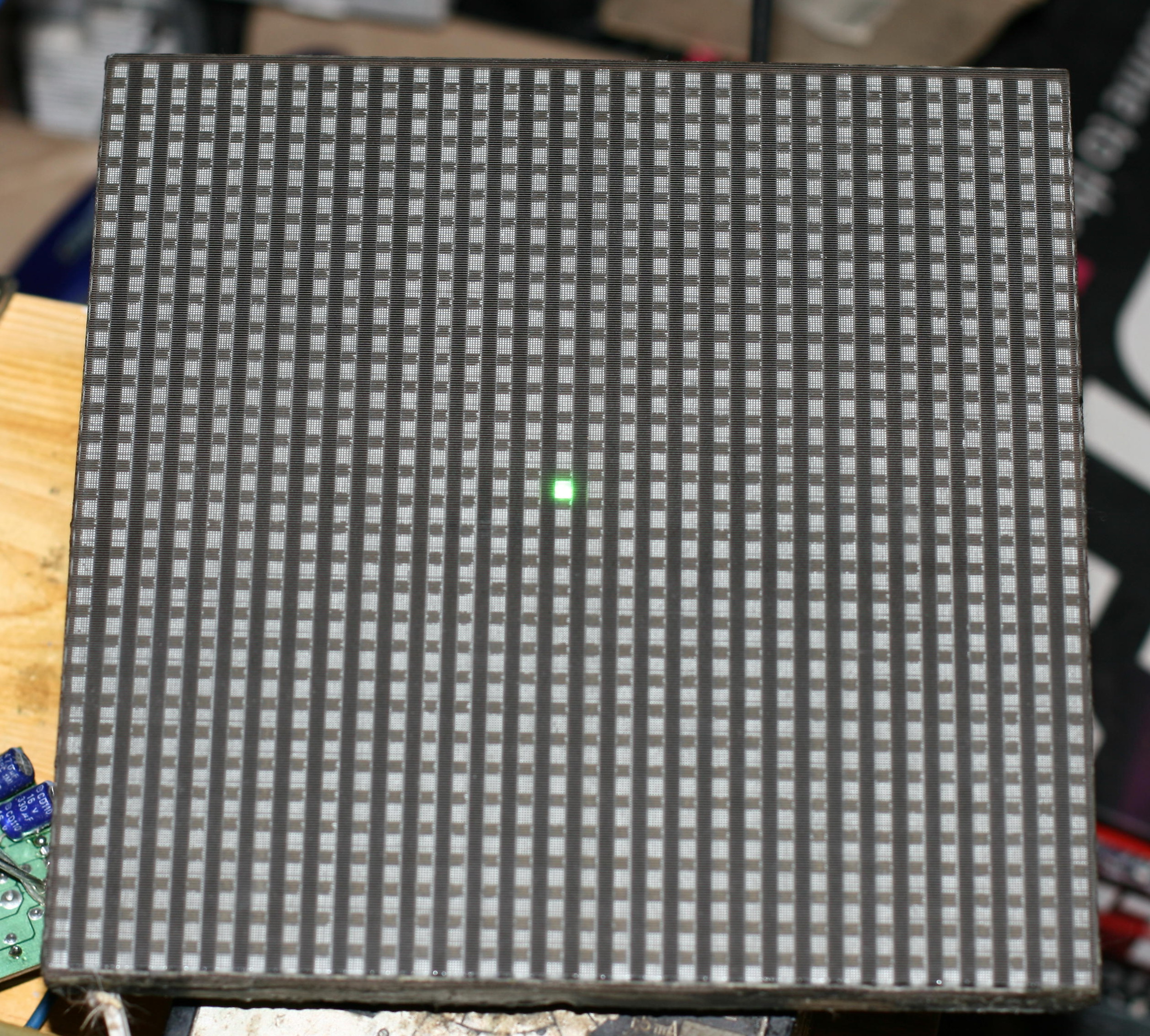

ИГГ1-32х32Л

индикатор ИГГ1-32х32Л
(фото SLvik)

Матричный индикатор зеленого свечения предназначен для использования в составе экранов и табло массового пользования.

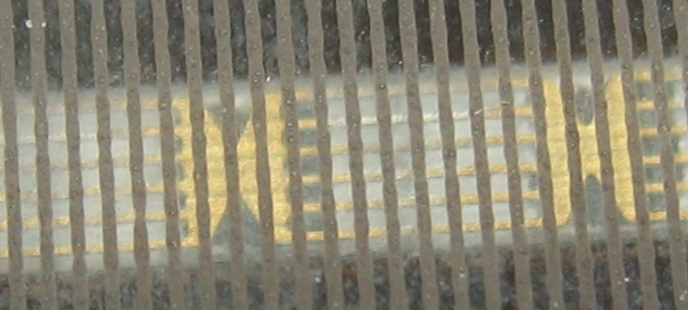

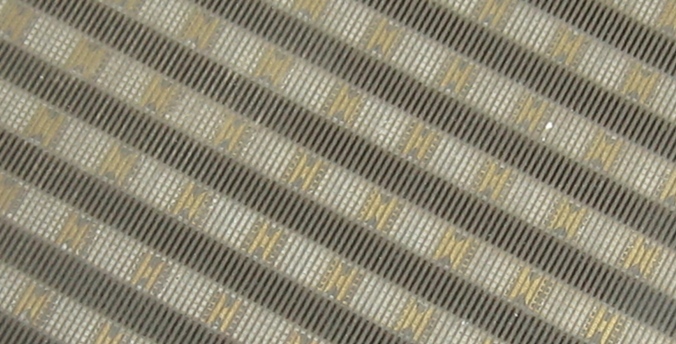

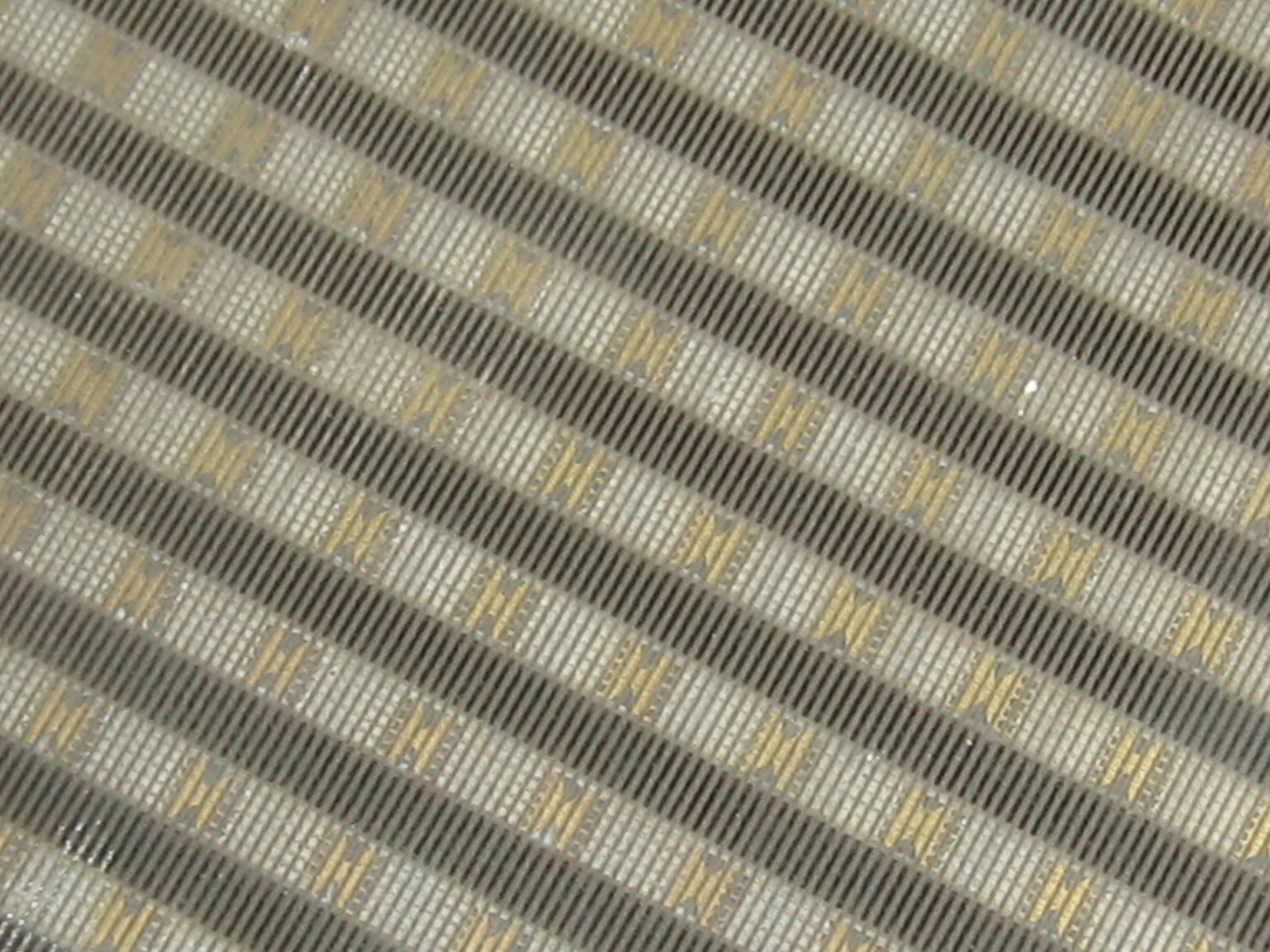

Единичная ячейка имеет размеры 5х5 мм с 6 проволочными электродами-катодами и расположенными ортогонально им тремя проволочными электродами-анодами. Кратчайшее расстояние катод-анод составляет 0,35-0,42 мм, диаметр электродов - 0,012 мм. По периметру каждая ячейка ограничивается диэлектрическими барьерами, нанесенными по толстопленочной технологии. Сверху и снизу ячейки ограничены стеклянными пластинами. Давление наполняющей смеси газов (He, Ne, Xe) составляет 100-105 мм рт.ст.

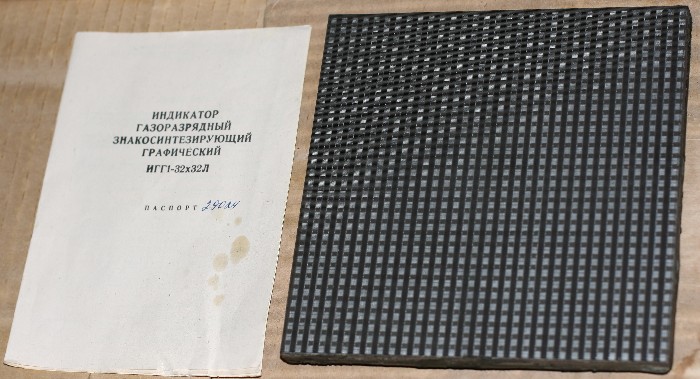

Справочный лист, паспорт и данные из отраслевого справочника на него.

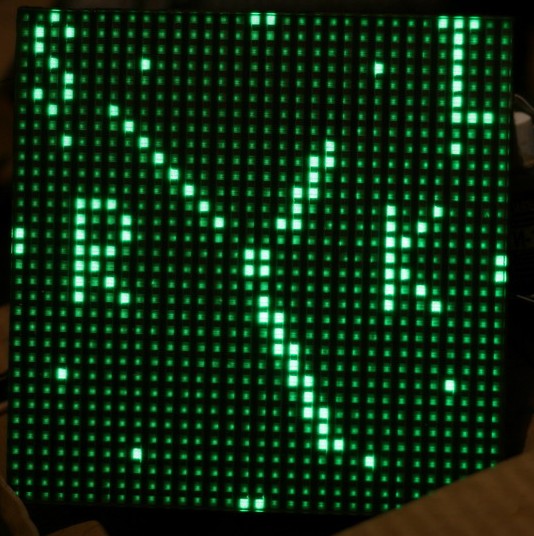

индикатор ИГГ1-32х32Л

индикатор ИГГ1-32х32Л
(фото SLvik)

Производитель - ПО "Газотрон", г.Ровно (Украина).

индикатор ИГГ1-32х32Л

индикатор ИГГ1-32х32Л

индикатор ИГГ1-32х32Л
(фото SLvik)

индикатор ИГГ1-32х32Л
(фото SLvik)

индикатор ИГГ1-32х32Л

индикатор ИГГ1-32х32Л

индикатор ИГГ1-32х32Л
(фото SLvik)

индикатор ИГГ1-32х32Л
(фото SLvik)

Источники:

1. Индикаторы знакосинтезирующие. Группы 6217 6344 6368. Сборник справочных листов РМ 11 073.071.1-82. Отраслевой руководящий материал. ВНИИ "Электронстандарт", 1986.
2. Вуколов Н. И., Михайлов А. Н. Знакосинтезирующие индикаторы: Справочник/ Под ред. В. П. Балашова.- М.: Радио и связь, 1987.
3. Лисицин Б. Л. Отечественные приборы индикации и их зарубежные аналоги: Справочник. - М.: Радио и связь, 1993 (Массовая радиобиблиотека. Вып. 1165).
4. Ладик А. И., Сташкевич А. И. Изделия электронной техники. Знакосинтезирующие индикаторы: Справочник. - М.: Радио и связь, 1994.
5. Юшин А.М. Оптоэлектронные приборы и их зарубежные аналоги: Справочник. Т.4. - М.: ИП РадиоСофт, 2003.
6. Приборы и устройства для формирования видимого изображения: Учеб. пособие / А.Е. Чижиков; Рязан. гос. радиотехн. акад. Рязань, 2004.
