ИГГ5-64х64М2

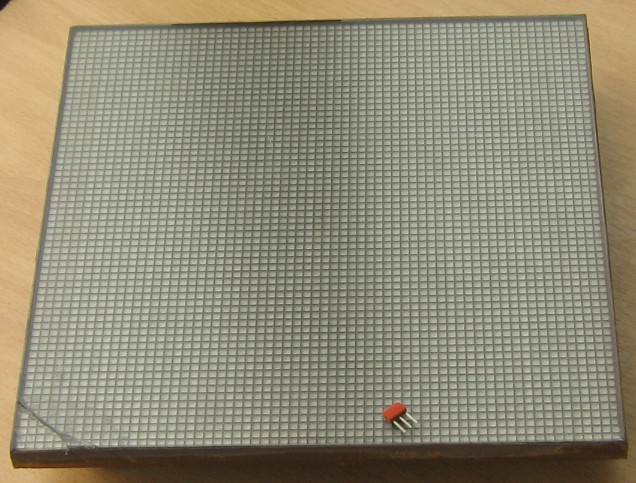

Леонид aka RCgoff прислал мне единственный (пока) экземпляр цветного графического газоразрядного индикатора (64 х 64 элемента).

Справочный лист и заводской паспорт на него. Производитель - НИИ газоразрядных приборов "ПЛАЗМА".

Индикатор предназначен для использования в составе экранов и табло массового пользования.

Разработка плазменных экранов коллективного пользования началась в России со времен СССР. Именно тогда в 80-х годах была разработана технология наборного плазменного экрана. Особенность данной технологии в том, что экран изготавливается не из цельной панели, а составляется из плазменных "черепиц".

Такой экран представляет собой наборную конструкцию, состоящую из отдельных газоразрядных панелей с типичным размером примерно 200 х 200 мм, и обычно содержит около сотни панелей.
Модульный подход позволяет создавать экраны произвольных размеров, а также намного улучшает ремонтопригодность экрана в целом.

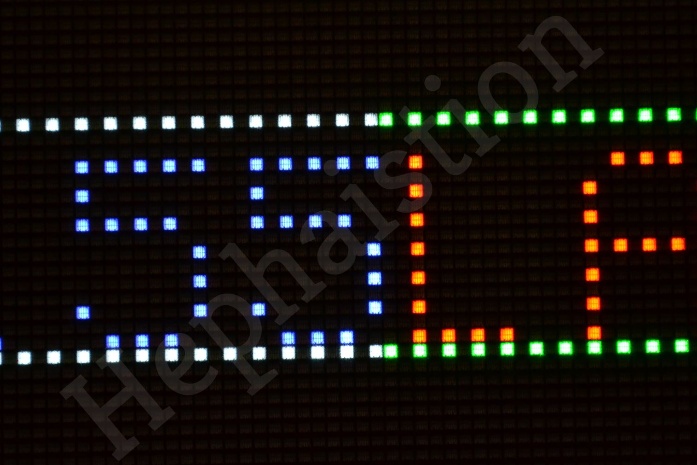

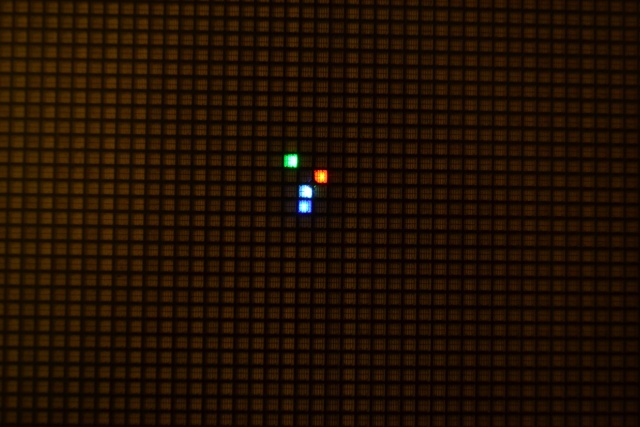

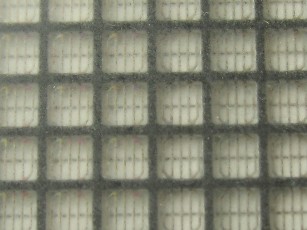

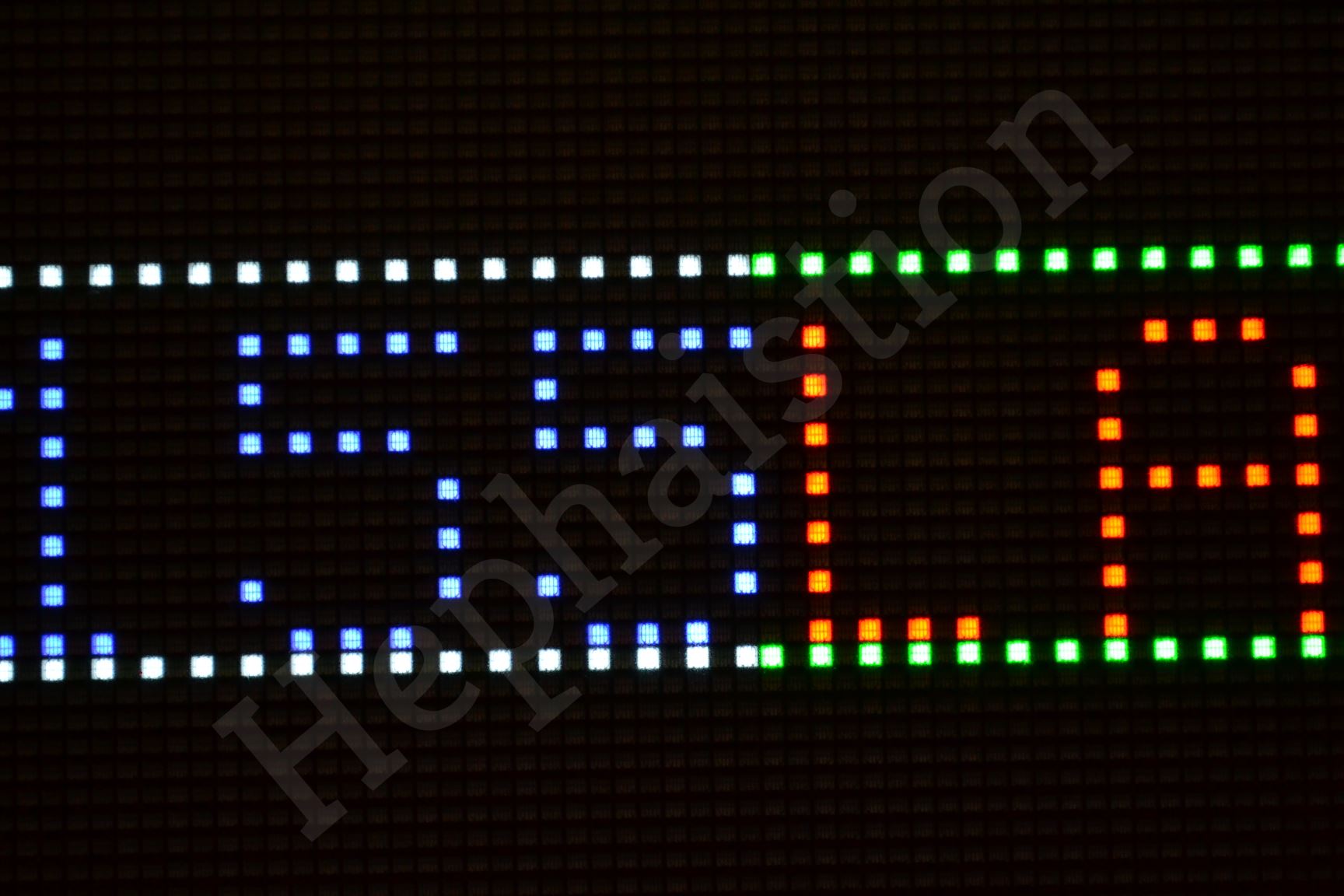

Единичный элемент изображения состоит из зеленых, красных, синих и белых полей, сгруппированных в тетрады:


(фото Андрея Новикова)

"...в Москве как раз в 1993 году появился экран, похоже, именно на этих "квадратах". Висел он в витрине магазина "Дары моря". Потом бесследно исчез. А на обложке одного из номеров "Радио" за 1993 или 1994 годы был показан похожий экран, управляемый от 286 или 386 ЭВМ. На экран выводилось содержимое не всего экрана монитора, а небольшого его фрагмента.
Позднее на станции метро "Белорусская" появился плазменный экран отечественного производства, набранный также из "квадратов". Довольно толстый. Изображение на нём "крутилось", судя по качеству, с видеомагнитофона. Потом тоже бесследно исчез." (за помощь в подготовке материала - спасибо Num Lock)

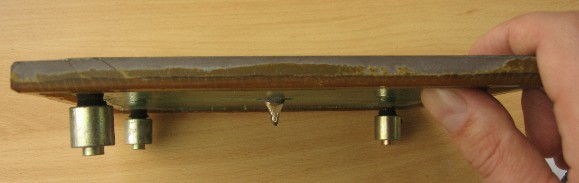

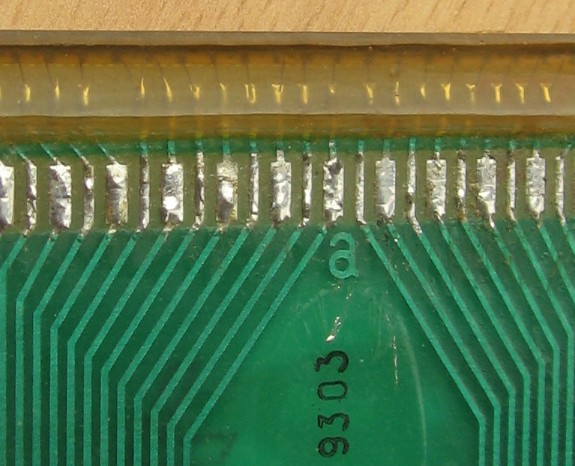

По краям индикатор опоясан не металлической рамкой, как это обычно у подобных изделий, а залит в компаунд:


(фото Андрея Новикова)


(фото Андрей Новикова)


(фото Андрея Новикова)

Источники:

1. Юшин А.М. Оптоэлектронные приборы и их зарубежные аналоги: Справочник. Т.4. - М.: ИП РадиоСофт, 2003.
