ИГПС1-222/7

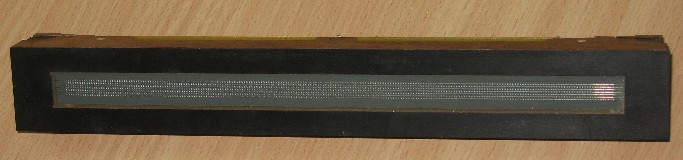

индикатор ИГПС1-222/7

Матричный буквенно-цифровой газоразрядный индикатор с самосканированием.

Число элементов отображения 222х7, структура информационного поля - 32 знакоместа 5 х 7 элементов, размер единичного элемента 0,6 мм, цвет свечения оранжево-красный, яркость 140 кд/м2. Напряжение питания анодов сканирования 250 В, амплитуда импульса 105 В, ток в системе сканирования 1 мА. В системе индикации амплитуда импульса составляет 150 В, ток 1 мА.

Справочный лист и данные из отраслевого каталога на него.

Ранние экземпляры выпущены НИИ газоразрядных приборов "ПЛАЗМА"; там он, видимо, и был разработан. Однако подавляющее большинство, как и почти вся наша индикаторная газоразрядность - уже от ПО "Газотрон", г.Ровно (Украина).

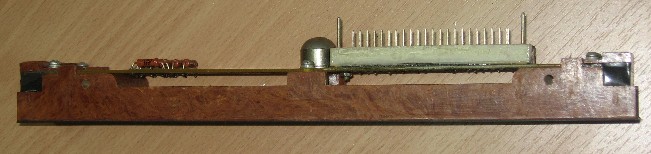

индикатор ИГПС1-222/7

индикатор ИГПС1-222/7

Прибор был упакован в солидный фанерный ящичек:
индикатор ИГПС1-222/7

Индикатор герметизирован каким-то резиноподобным компаундом:
индикатор ИГПС1-222/7

индикатор ИГПС1-222/7
(фото с аукциона AVITO.ru)

Источники:

1. В.Г. Карпов, В.С. Карпухин, Н.Г. Кашников, А.Б. Покрывайло. Газоразрядные индикаторные панели. - "Электронная промышленность" №5, 1982.
2. Кацнельсон Б. В. и др. Электровакуумные электронные и газоразрядные приборы: Справочник / Б. В. Кацнельсон, А. М. Калугин, А. С. Ларионов; Под общ. ред. А. С. Ларионова. - 2-е изд., перераб. и доп. - М.: Радио и связь, 1985.
3. Индикаторы знакосинтезирующие. Группы 6217 6344 6368. Сборник справочных листов РМ 11 073.071.1-82. Отраслевой руководящий материал. ВНИИ "Электронстандарт", 1986.
4. Автоматические измерения и приборы (аналоговые и цифровые) / П.П. Орнатский. - 5-е изд., перераб. и доп. - К.: Вища шк. Головное изд-во, 1986.
5. Вуколов Н. И., Михайлов А. Н. Знакосинтезирующие индикаторы: Справочник/ Под ред. В. П. Балашова.- М.: Радио и связь, 1987.
6. Лисицин Б. Л. Отечественные приборы индикации и их зарубежные аналоги: Справочник. - М.: Радио и связь, 1993 (Массовая радиобиблиотека. Вып. 1165).
7. Юшин А.М. Оптоэлектронные приборы и их зарубежные аналоги: Справочник. Т.4. - М.: ИП РадиоСофт, 2003.
8. А. В. Тоцкий "Системы отображения информации", Учебное пособие по лабораторному практикуму, Харьков, ХАИ, 1998.
9. Приборы и устройства для формирования видимого изображения: Учеб. пособие / А.Е. Чижиков; Рязан. гос. радиотехн. акад. Рязань, 2004.
