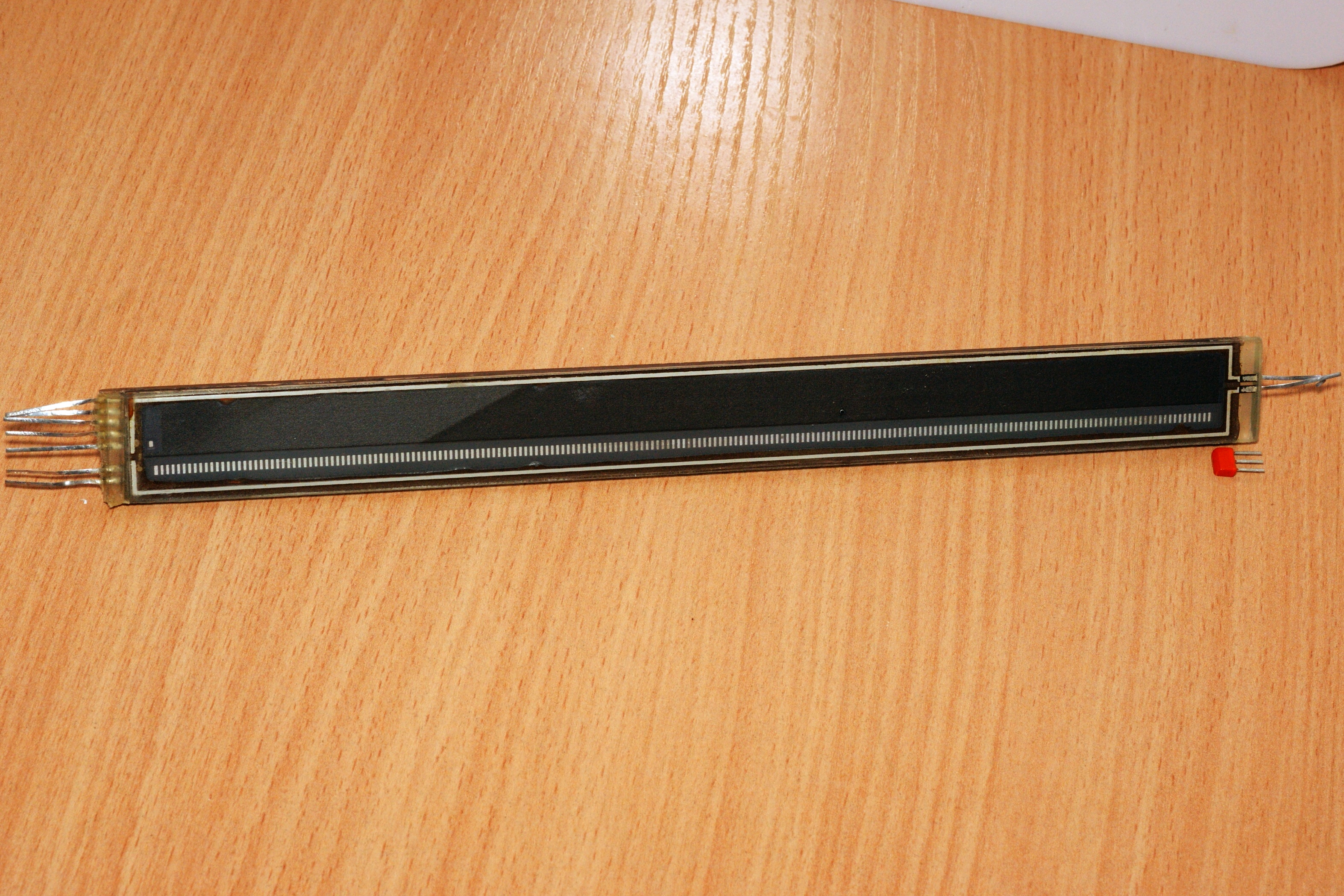

Первый в моей коллекции шкальный газоразрядный индикатор, оранжевого свечения. Предназначен для использования в качестве аналоговой шкалы - к примеру, в приборе Ф310К (измеритель оптоэлектронный узкопрофильный контактный).

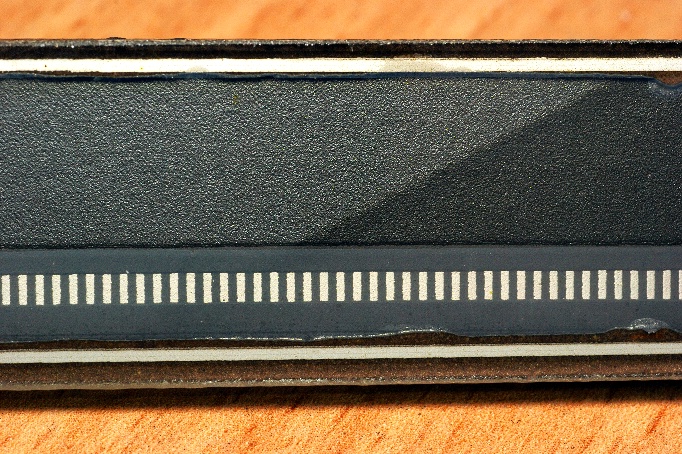

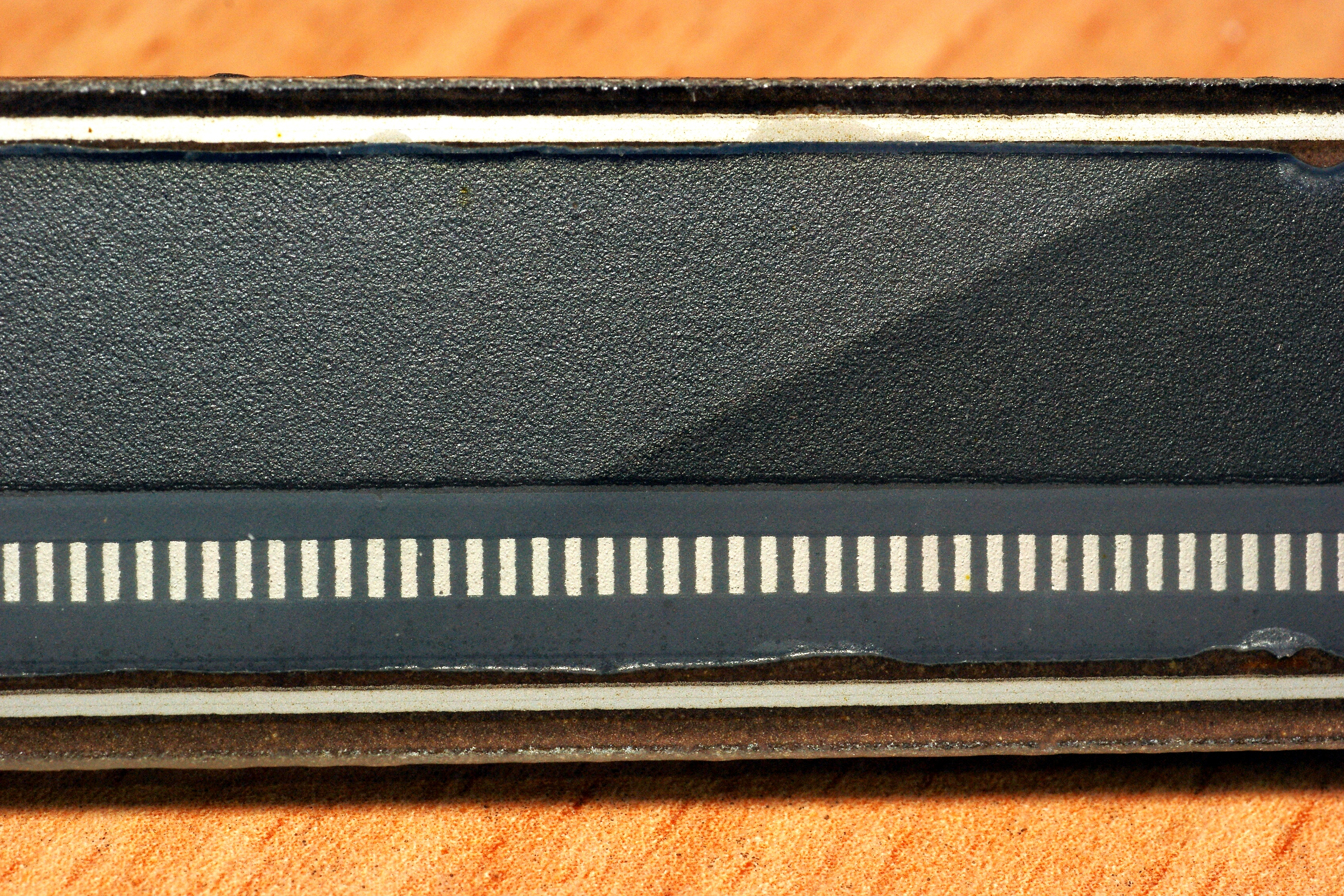

Имеет довольно странное количество сегментов - 203 штуки. Что не соответствует ни десятичной, ни двоичной шкале...
Кстати, таких индикаторов - целое семейство, отличие лишь в конфигурации сегментов. У ИГТ2 шкала равномерная, а есть и с выделением каждого пятого шага, либо с разделением на группы по 10 элементов. Справочный лист, данные из отраслевого справочника и паспорт на него.

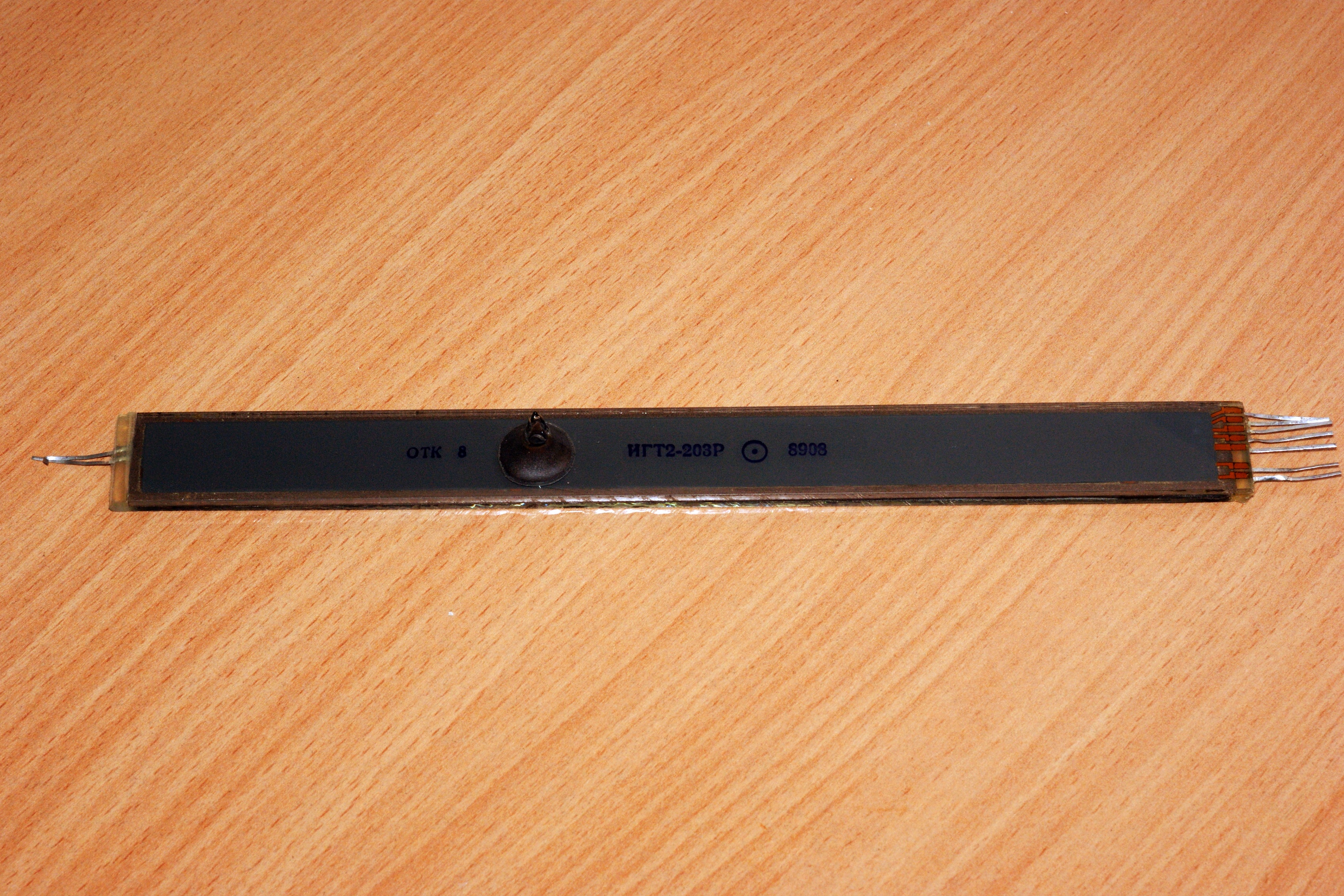

Производитель - ПО "Газотрон", г.Ровно (Украина).
Что интересно, на этикетке вместо "правильного" названия прибора стоит "Трафарет-1". Надо полагать, это название темы.
 |
 |
(фото SLvik)
Источники:
1. Индикаторы знакосинтезирующие. Группы 6217 6344 6368. Сборник справочных листов РМ 11
073.071.1-82. Отраслевой руководящий материал. ВНИИ "Электронстандарт", 1986.
2. Ладик А. И., Сташкевич А. И. Изделия электронной техники. Знакосинтезирующие
индикаторы: Справочник. - М.: Радио и связь, 1994.
3. Юшин А.М. Оптоэлектронные приборы и их зарубежные аналоги: Справочник. Т.4. - М.: ИП РадиоСофт, 2003.
