ИГВ70-16/5х7

Матричный знакосинтезирующий газоразрядный индикатор со встроенной памятью и схемами управления. Структура информационного поля - 16 знакомест 5 х 7 элементов.

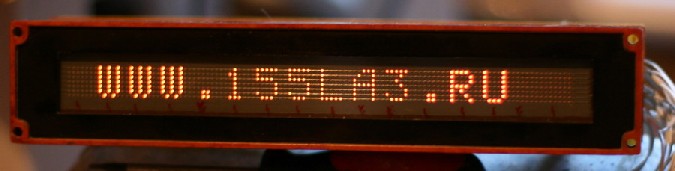

(фото SLvik)

Паспорт от него (пятьдесят с лишним страниц; если кого заинтересует приложение к нему со схемами и графическим материалом - могут скачать здесь, там 4,5мб) и данные из отраслевого справочника.

Производитель - ПО "Газотрон", г.Ровно (Украина).

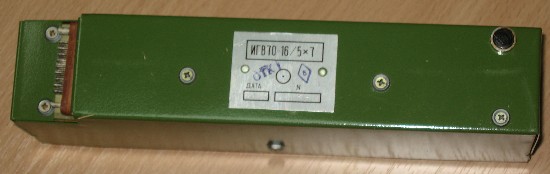

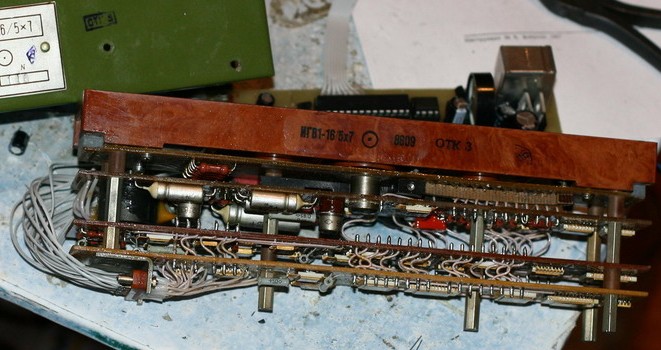

(фото SLvik)

Электрические параметры

Яркость элемента индикации - не менее 125 кд/м2

Собственный яркостный контраст при внешней освещенности 200 лк - не менее 10%

Время готовности на свету - не более 5 с

Напряжение питания - 12 В

Потребляемая мощность - не более 6,5 Вт

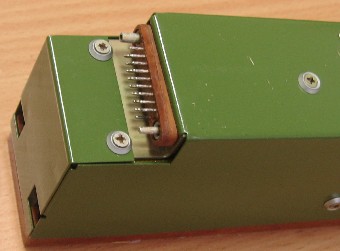

Логические сигналы на входном разъёме соответствуют уровням КМОП-логики при напряжении питания 12 В.

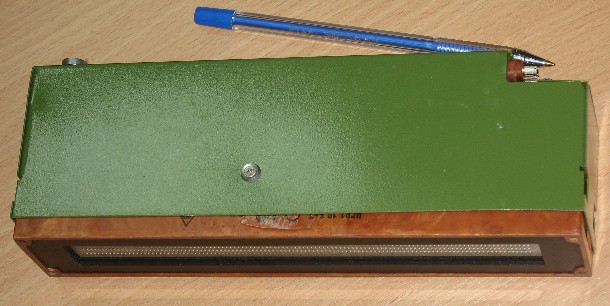

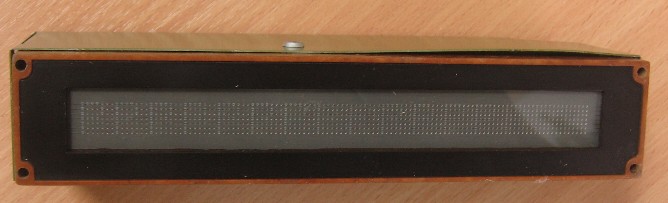

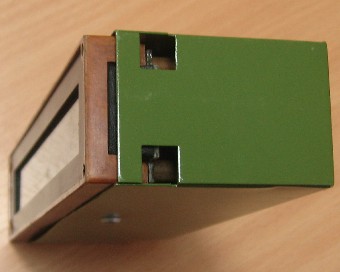

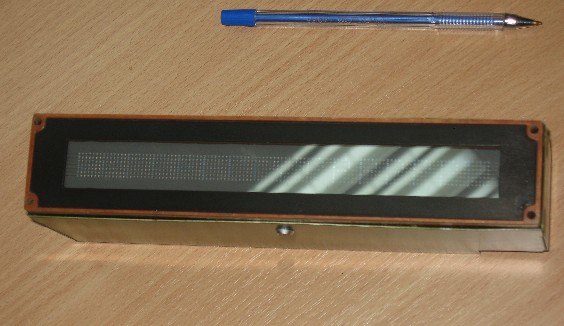

В отличие от предыдущих, прибор в солидном металлическом кожухе-экране... вес, кстати, почти 1 килограмм:

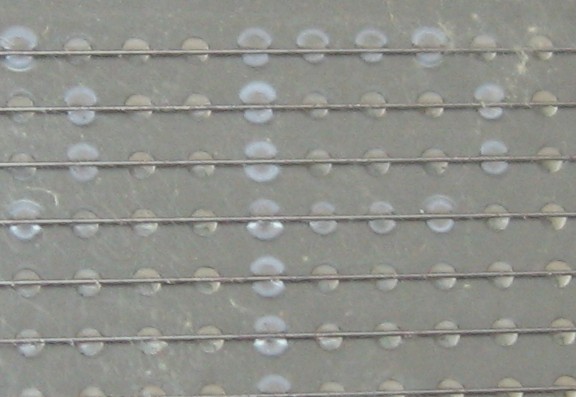

Если внимательно приглядеться, то можно заметить, что в каждом знакоместе выделяются ячейки, образующие букву "Р":

Причем, это не результат выгорания сегментов при использовании - индикатор "нулёвый", взят из заводской упаковки... это конструктивная особенность... зачем?

Источники:

1. Индикаторы знакосинтезирующие. Группы 6217 6344 6368. Сборник справочных листов РМ 11 073.071.1-82. Отраслевой руководящий материал. ВНИИ "Электронстандарт", 1986.
