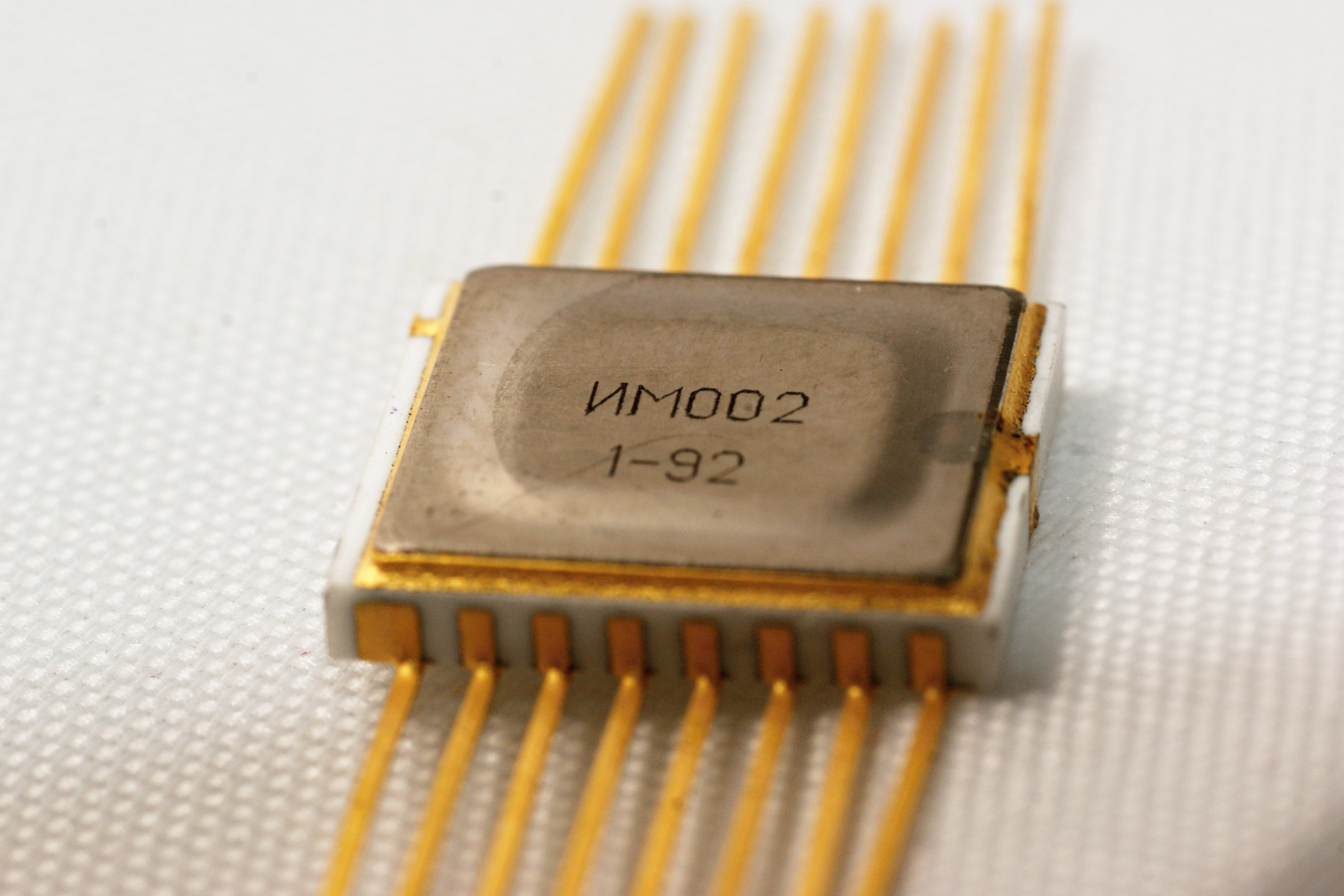

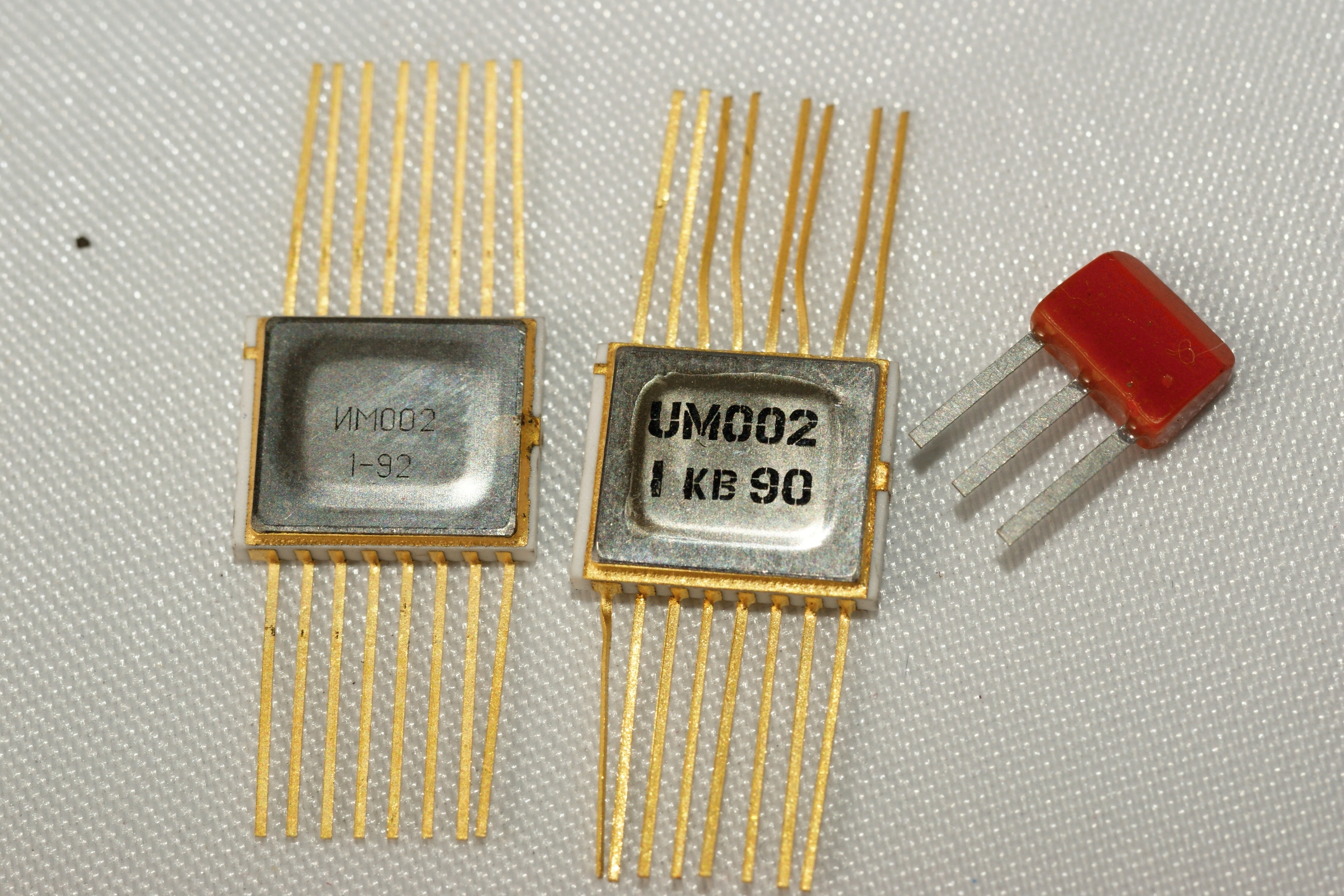

К04ИМ002 (UM002)

Микросборка К04ИМ002 КПМ3.543.012ТУ представляет собой формирователь команд дробности (четырехразрядный двоично-десятичный накопитель кода).

Разработчиком и производителем её был, вероятно, Омский научно-исследовательский институт приборостроения.

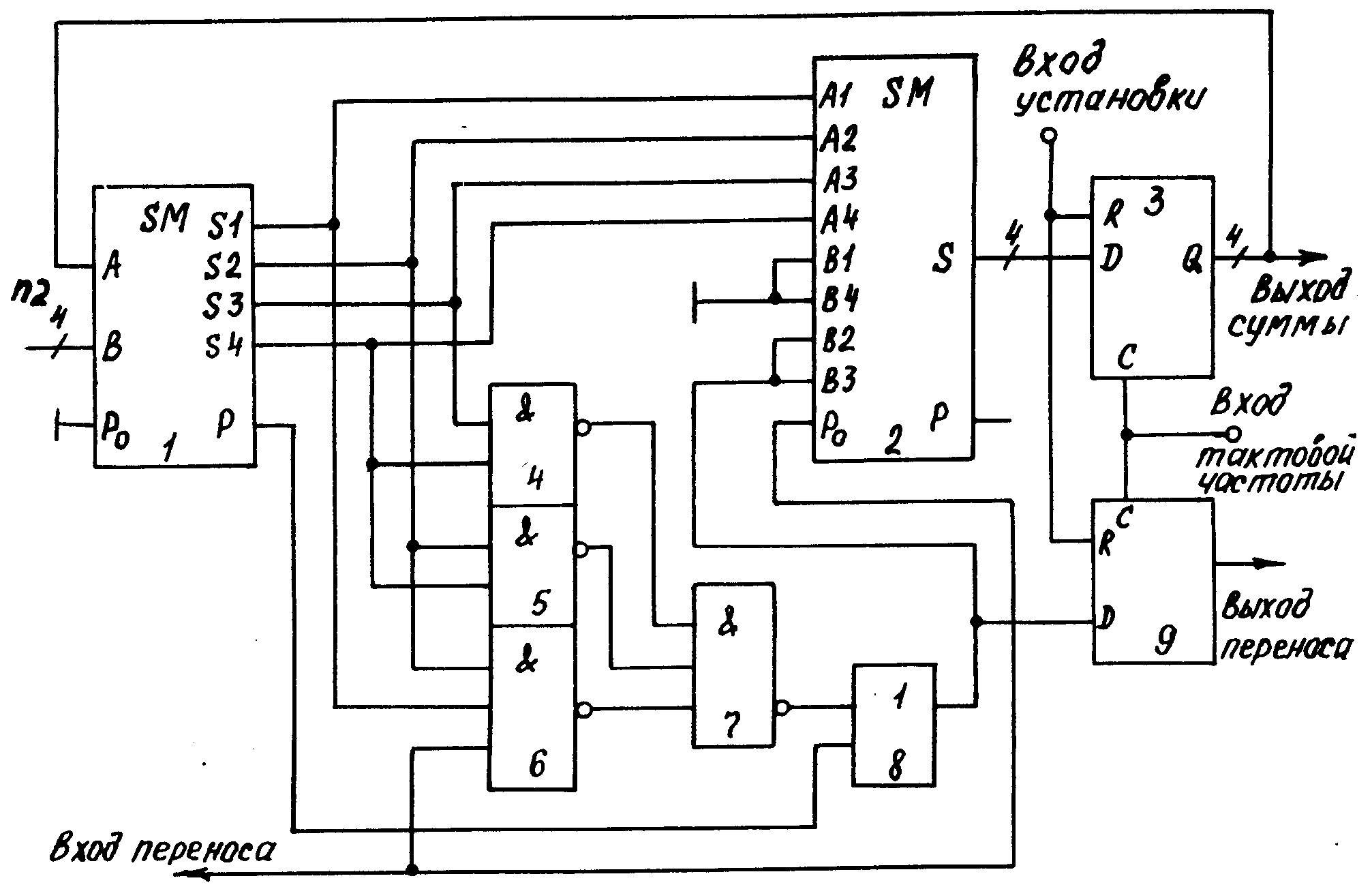

Схема состоит из двух четырехразрядных двоичных сумматоров, четырехразрядного регистра, логических элементов и D-триггера. Сумматор и логические элементы предназначены для коррекции, чтобы из двоичного накопителя получить двоично-десятичный. Логические элементы формируют сигнал тогда, когда код суммы сумматора будет соответствовать числу 10 или более, а сумматор добавляет к этому код числа 6 по входам с весовыми коэффициентами 2 и 4.
