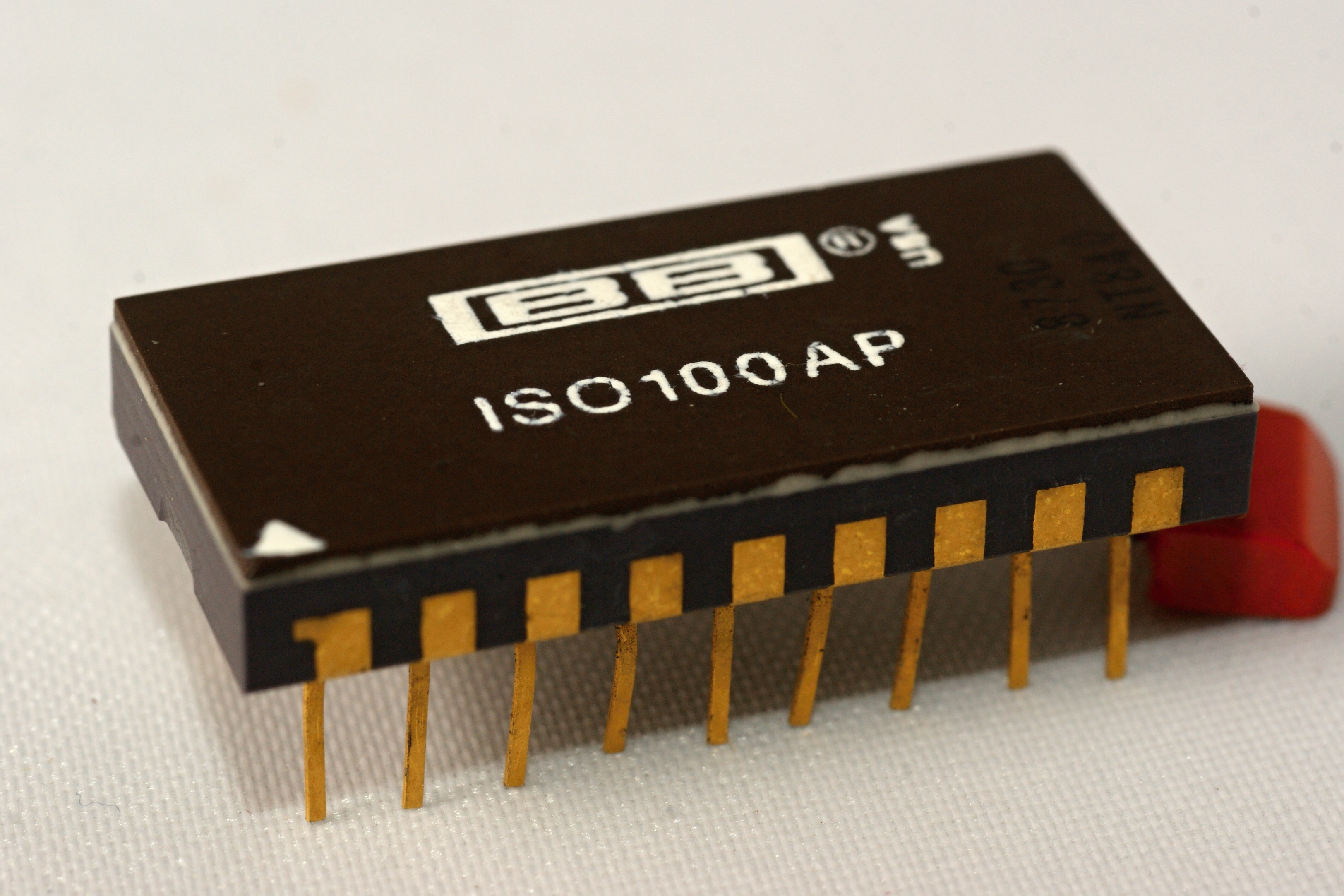

ISO100AP

Необычная микросхема довольно известной некогда фирмы Burr-Brown (ныне исчезнувшей, ибо её поглотила TI).

Это линейный изолирующий усилитель с опторазвязкой до 750 В переменного напряжения. Высокая линейность (не хуже 0,4%) требуется для работы в аналоговом режиме; в этой схеме она обеспечивается использованием оптронного канала не только для прямой передачи сигнала, но и в цепи ООС. Диапазон частот передаваемых сигналов - до 60 кГц.

Подобные изолирующие усилители применяются там, где нужно обеспечить гальваническую развязку между цепями - в медицинской технике, системах съема данных с датчиков, в промышленной аппаратуре.

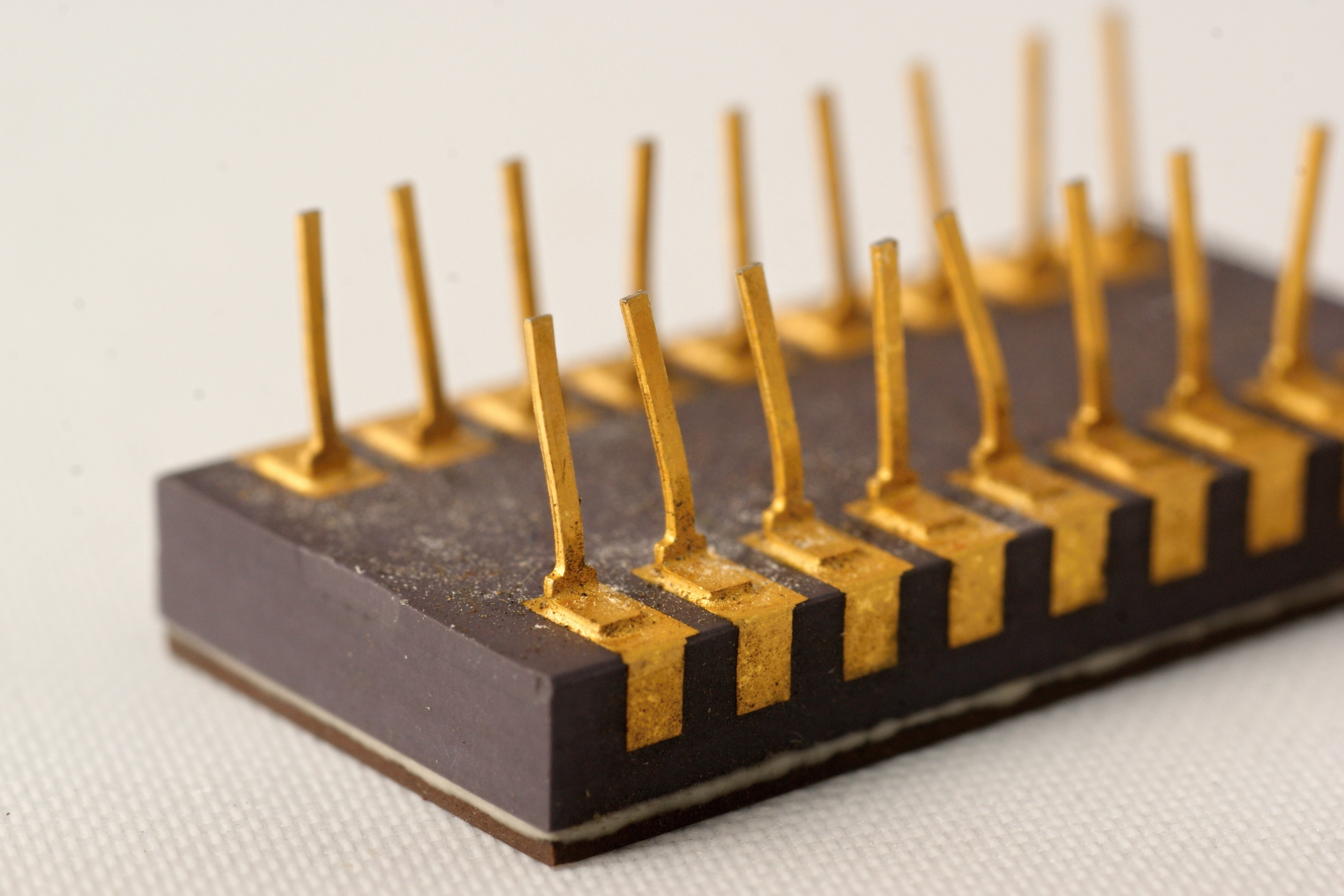

Подобные схемы требуют и нестандартного корпуса:
