ИТЭЛ2-Ж, ИТЭЛ2-К

Представитель второго поколения электролюминесцентных индикаторов, с технологией свободного объема. ИТЭЛ2 представляют собой электролюминесцентные индикаторы со сплошным полем свечения прямоугольной формы. Изготавливаются в цельностеклянном корпусе, бывают четырех цветов свечения - голубого, желтого, зеленого или красного.

Они предназначены для использования в крупногабаритных пультах, экранах и табло, как составной элемент.

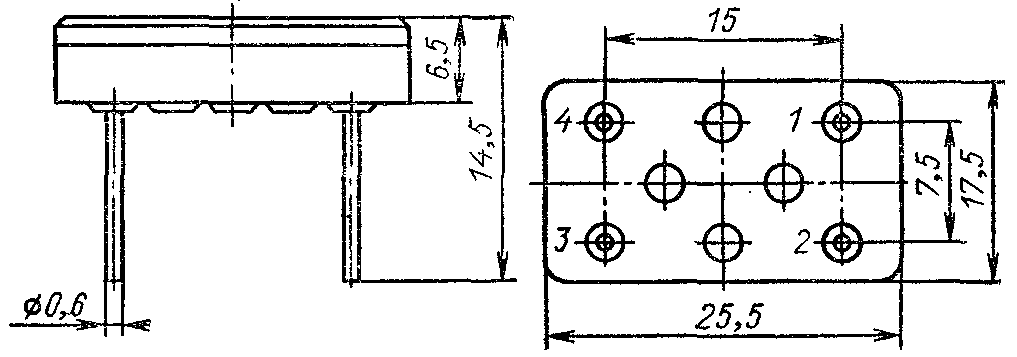

Справочный листок и данные из отраслевого каталога на них.

Производитель - Московский электроламповый завод.

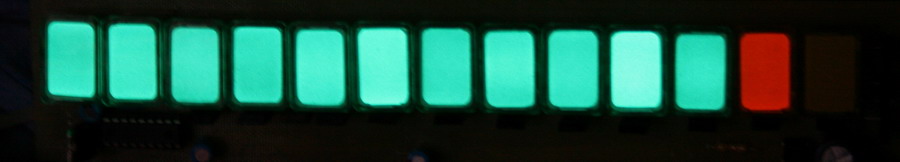

(фото с форума Радиокота)

Электрические параметры

Яркость
   ИТЭЛ2-Г, ИТЭЛ2-Ж - 20-65 кд/м2
   ИТЭЛ2-З - 30-65 кд/м2
   ИТЭЛ2-К - 10-30 кд/м2
Неравномерность свечения не более 10%
Напряжение возбуждения
номинальное - 220 В
допустимые пределы - от 195 до 245 В
Рабочая частота возбуждения
   ИТЭЛ2-Г, ИТЭЛ2-Ж, ИТЭЛ2-З - 400 Гц
   ИТЭЛ2-К - 3000 Гц
Емкость индикатора 750...1500 пФ
Сопротивление токопроводящих шин - не более 100 Ом
Диапазон рабочей температуры окружающей среды —60...+70°С
Минимальная наработка не менее 1500 ч

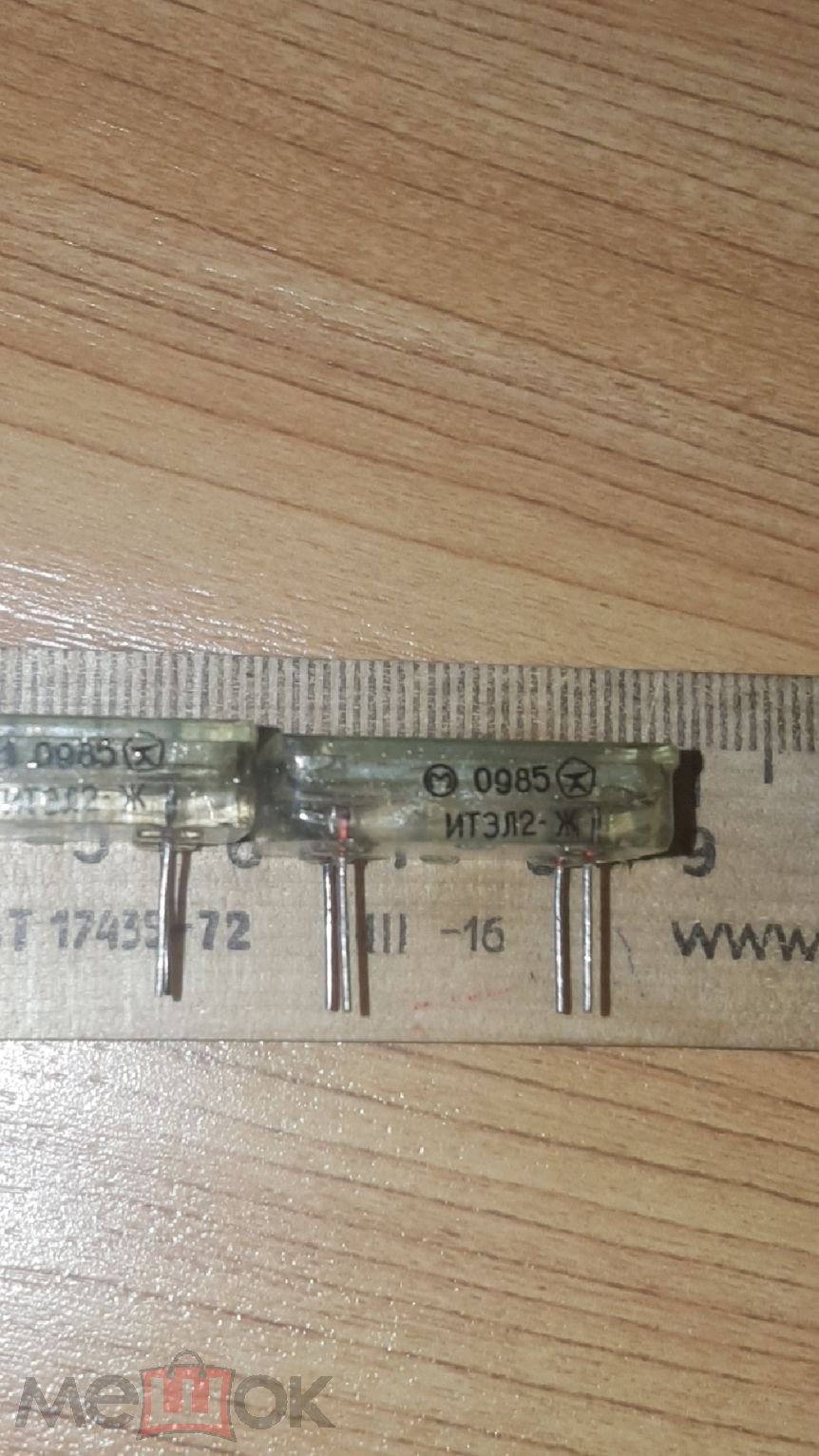

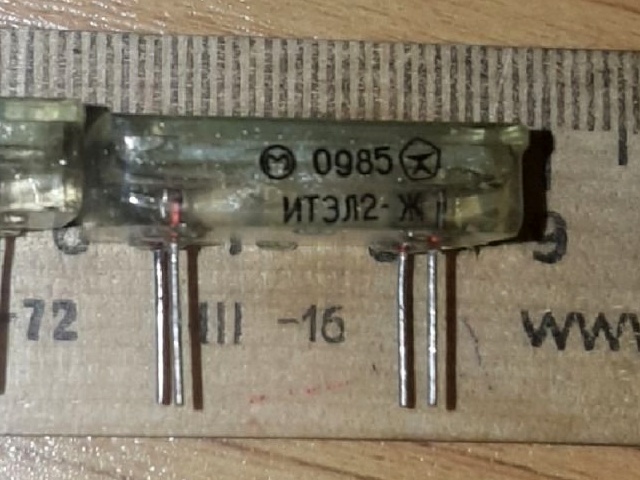

(фото с аукциона Мешок)

Источники:

1. Индикаторы знакосинтезирующие. Группы 6217 6344 6368. Сборник справочных листов РМ 11 073.071.1-82. Отраслевой руководящий материал. ВНИИ "Электронстандарт", 1986.
2. Вуколов Н. И., Михайлов А. Н. Знакосинтезирующие индикаторы: Справочник/ Под ред. В. П. Балашова.- М.: Радио и связь, 1987.
3. Иванов В. И. и др. Полупроводниковые оптоэлектронные приборы: Справочник/Иванов В. И., Аксёнов А. И., Юшин А. М. – 2-е изд., перераб. и доп. - М.: Энергоатомиздат, 1989
4. Юшин А.М. Оптоэлектронные приборы и их зарубежные аналоги: Справочник. В 3-х т. Т. 2. - М.: ИП РадиоСофт, 1999.
