Ряд микросхем минского "Сигнала" выпускался с такими названиями, обычно применяемым к гибридным микросборкам.
Микросхема представляет собой многостабильный триггер и набор электронных ключей, связанных со всеми выходами. Применялась в устройствах выбора программ (СВП-4-10, телевизоры 2УСЦТ) в качестве электронного 6-канального коммутатора; а также в радиоприемниках, например "Океан РП-222", для переключения диапазонов.
Она обеспечивает:
- включение телевизионных программ
- включение первого канала при подаче на микросхему питающего
напряжения с длительностью фронта не менее 400 мкс
- генерацию импульса для отключения АПЧГ в момент переключения каналов
с длительностью, определяемой временем воздействия входного сигнала управления
- срабатывание выходных ключей для управления настройкой, выбором
поддиапазона и индикацией в соответствии с таблицей истинности.
У К04КП020 такая же принципиальная схема как и у К04КП024 за исключением организации выходных ключей усложнённой схемы блокировки АПЧ; и отсутствует матрица семисегментного индикатора.
 |
 |
Справочные данные на нее, от Александра Перебаскина.

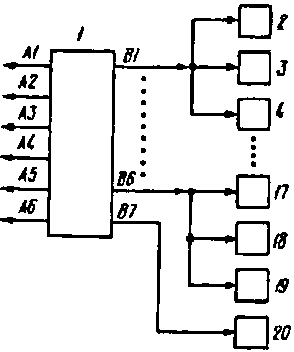

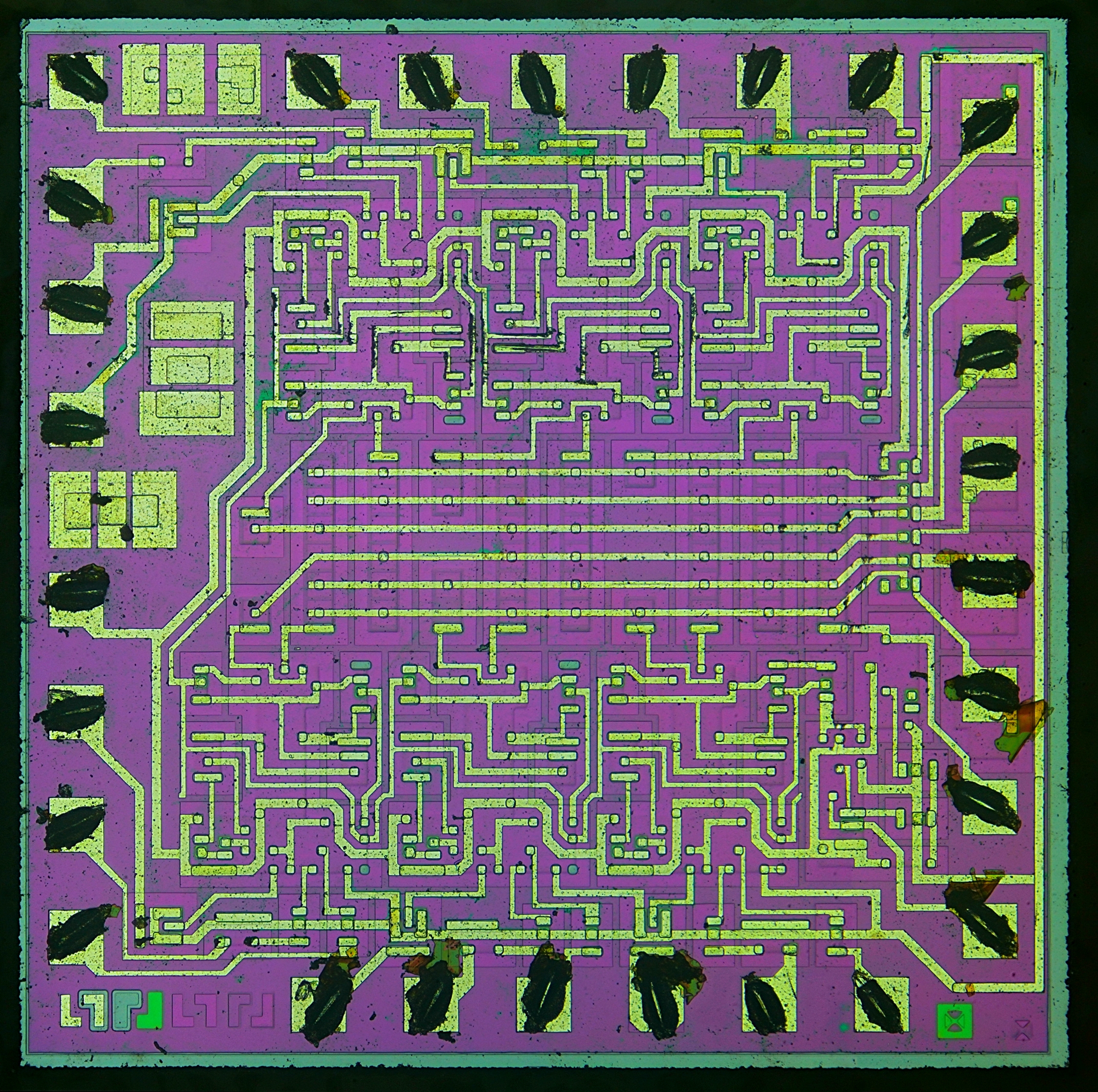

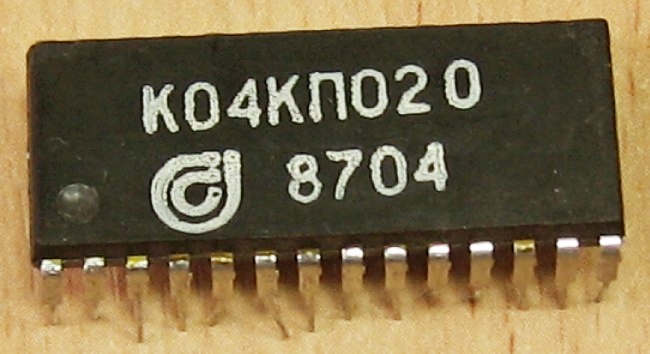

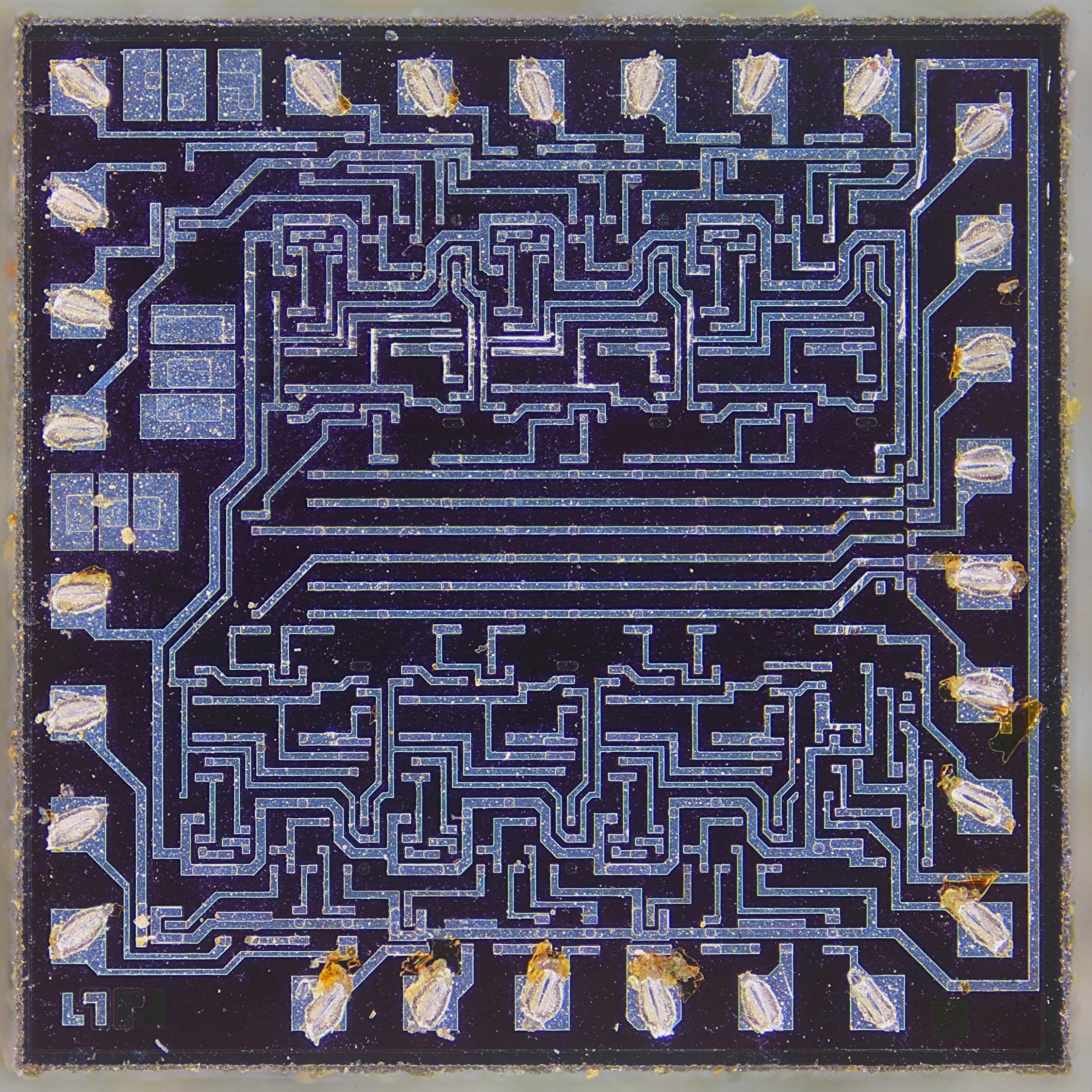

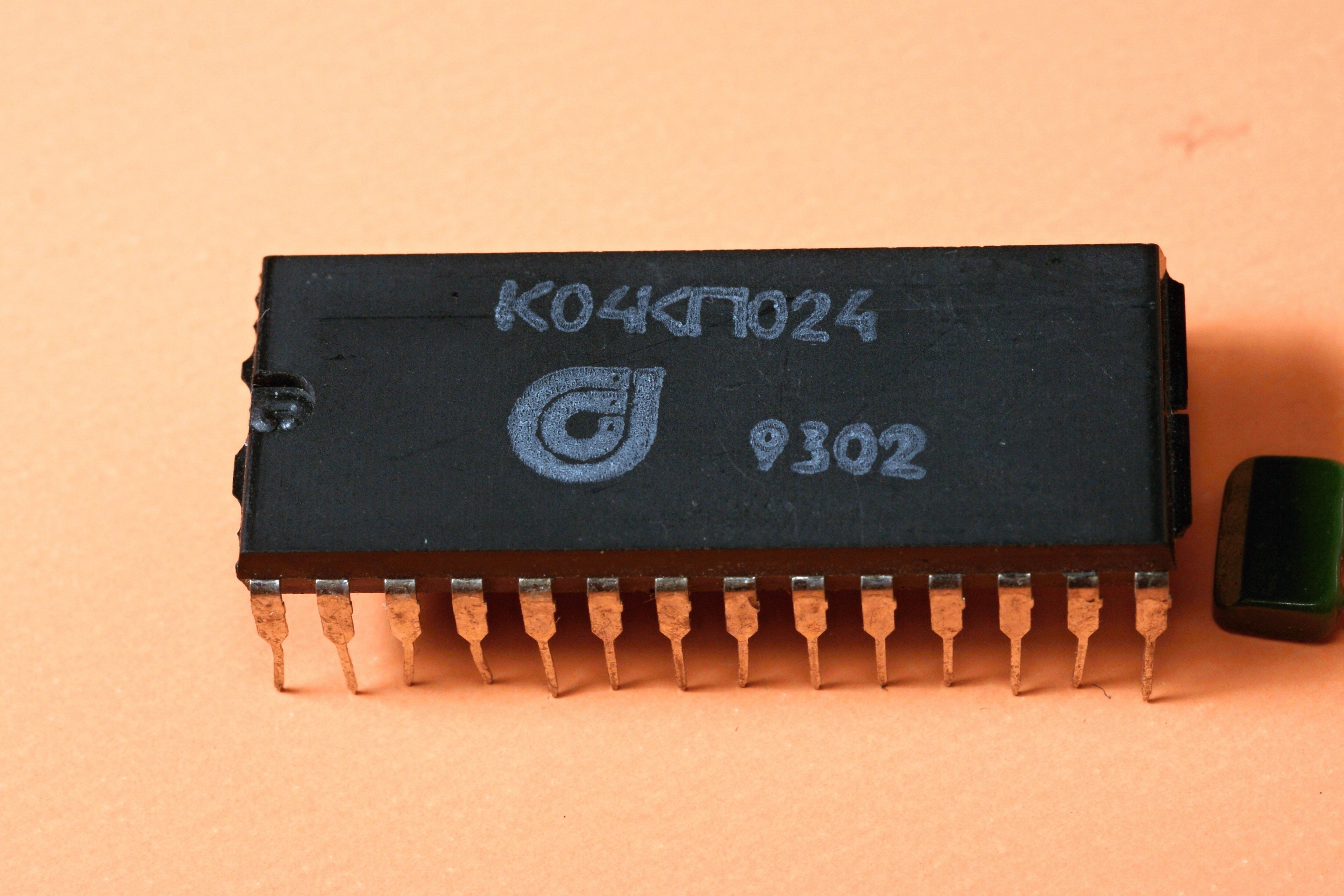

(фото с форума Радиокартинки)

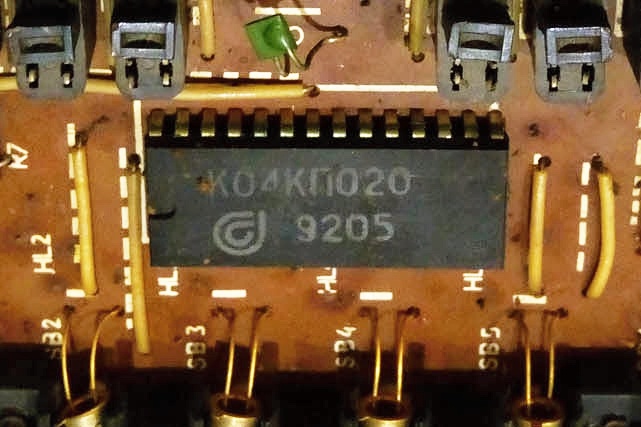

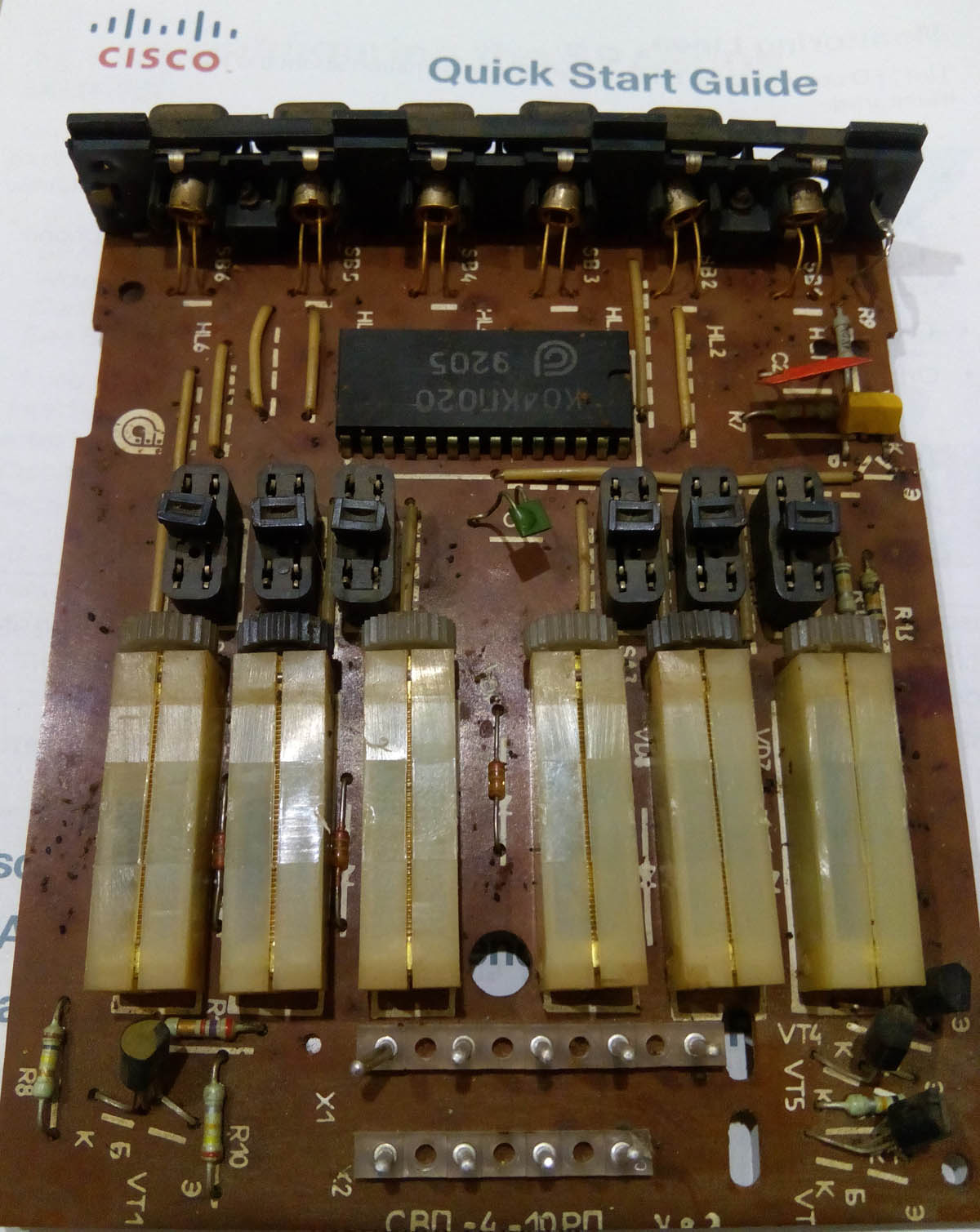

(фото с форума Радиокартинки)

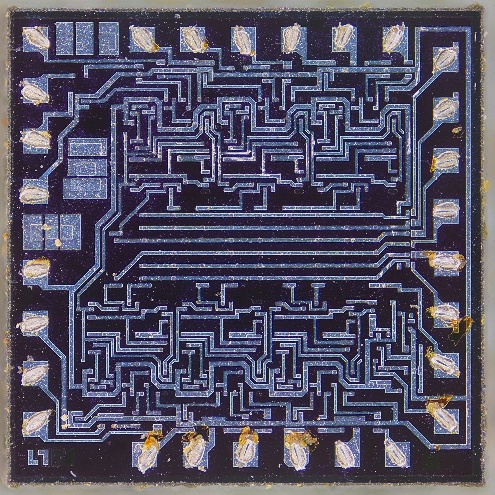

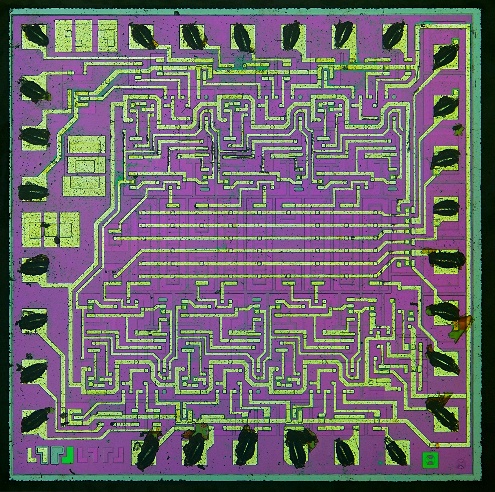

(фото с Форума радиодеталей)
Восьмистабильный триггер для систем выбора и переключения программ телевизоров типа УСЦТ. Пишут, что это аналог К174КП3; это почти так, в составе К174КП3 есть ещё восемь диодов.
Справочные данные на нее.
Источники:
1. Система управления. Г. Мазуркевич, Л. Шепотковский. -
Радио №12, 1984.
2. Справочник выпускаемой продукции НПК "Сигнал" ПО "Горизонт". Минск, 1994.
