04ФП004, 04ФП004В, 04ФП004Д

Производитель - опытное производство СКТБ Бердского ПО "Вега".

Предварительный усилитель-регулятор НЧ сигнала; применялась в плате регуляторов магнитолы Вега РМ338С. Справочный листок на нее.

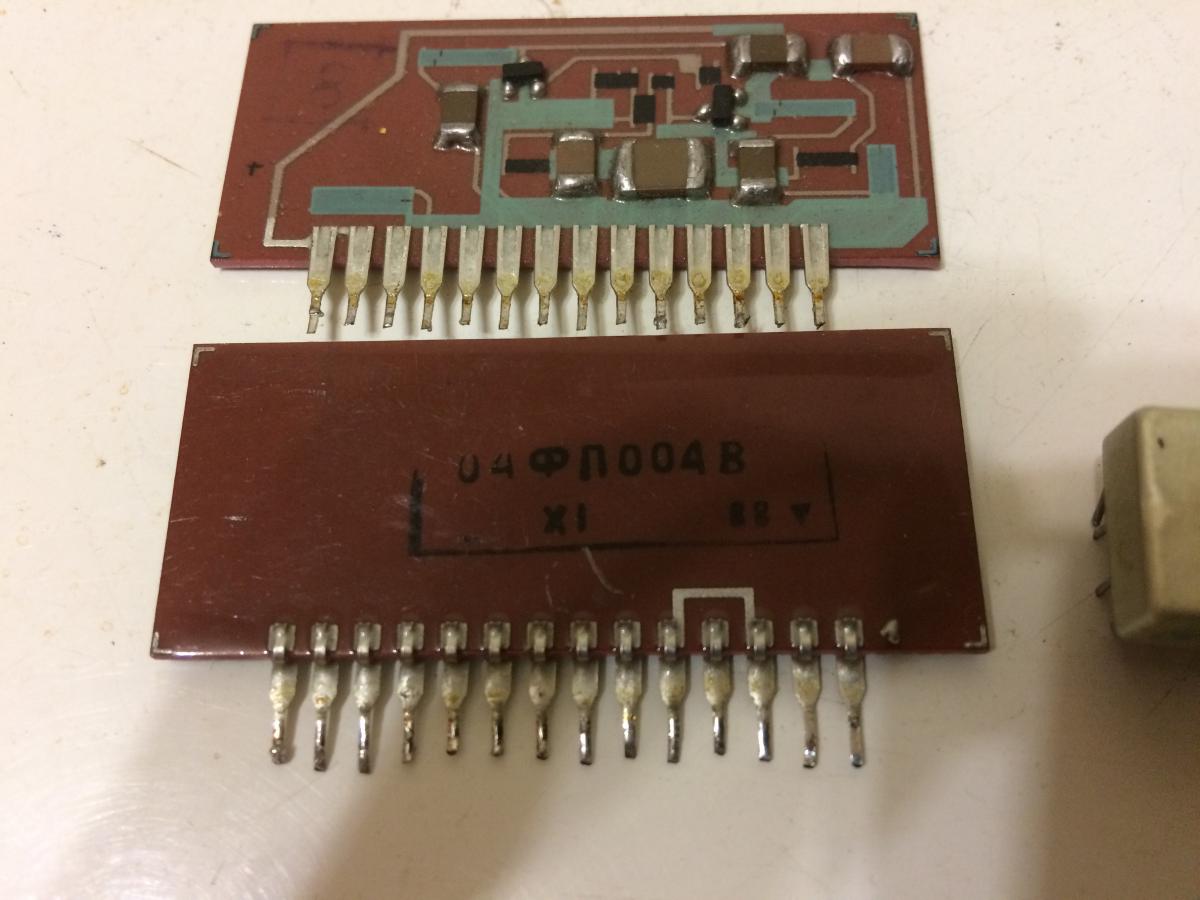

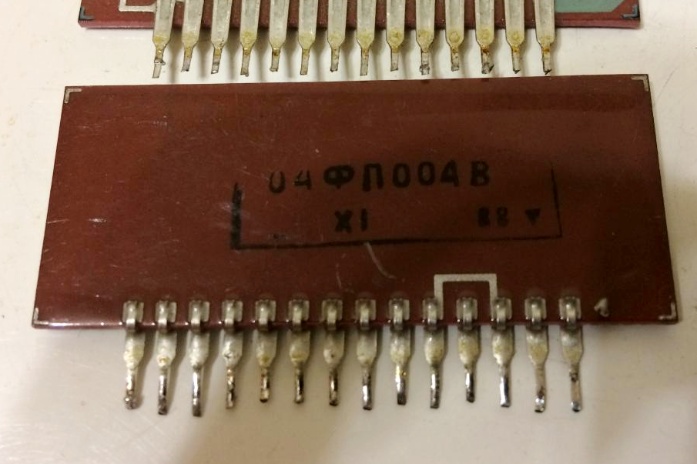

Существовало несколько вариантов этой микросборки:
- 04ФП004 - собрана на трёх транзисторах
- 04ФП004В - собрана на двух транзисторах, 6 конденсаторов

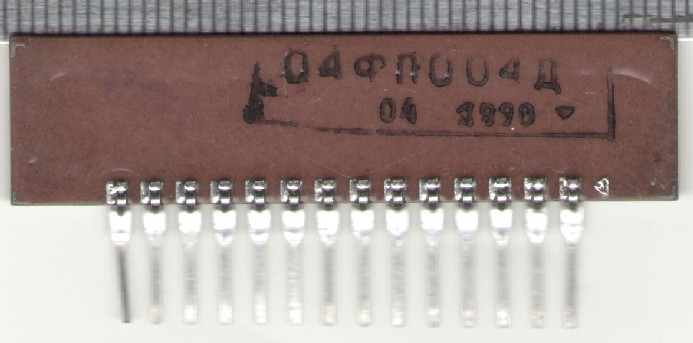

- 04ФП004Д - собрана на двух транзисторах, 7 конденсаторов
- 04ФП004-01 - собрана на трех транзисторах (двухсторонний монтаж)

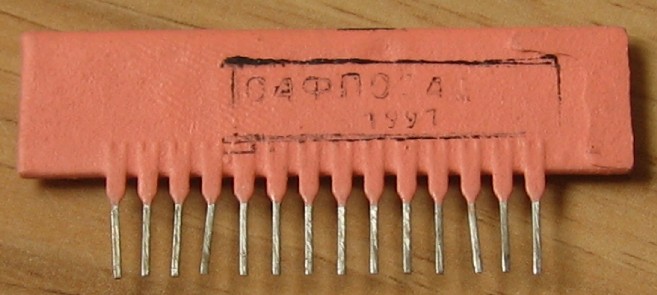

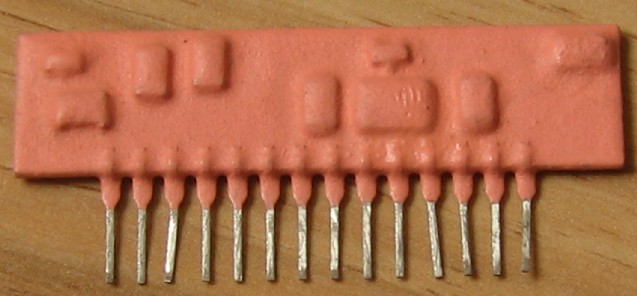

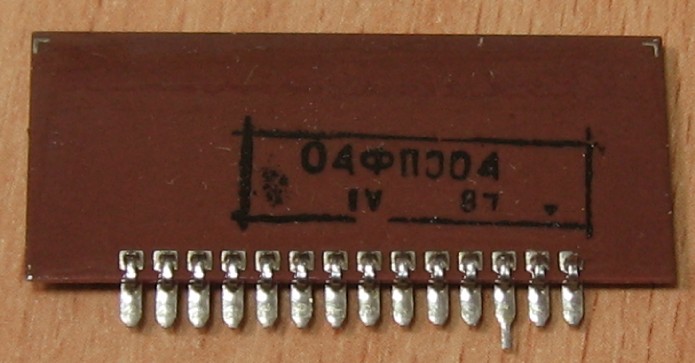

Она выпускалась и в варианте, залитом компаундом:

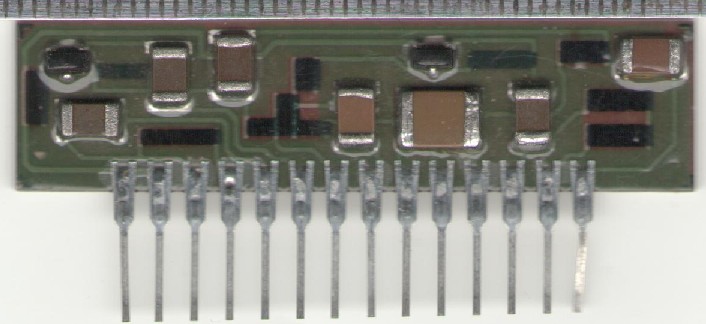

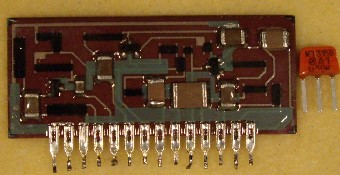

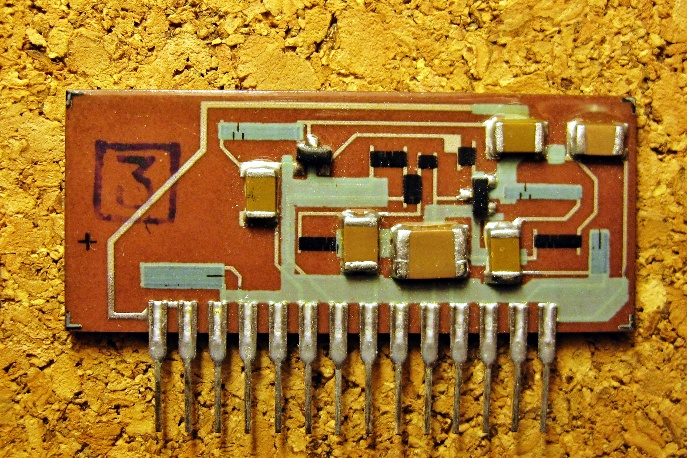

Валерий Грищенко прислал мне фото варианта этой микросборки без индекса "Д"... она отличается размером и внутренней разводкой:

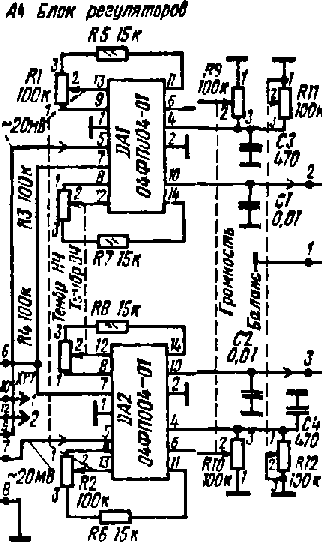

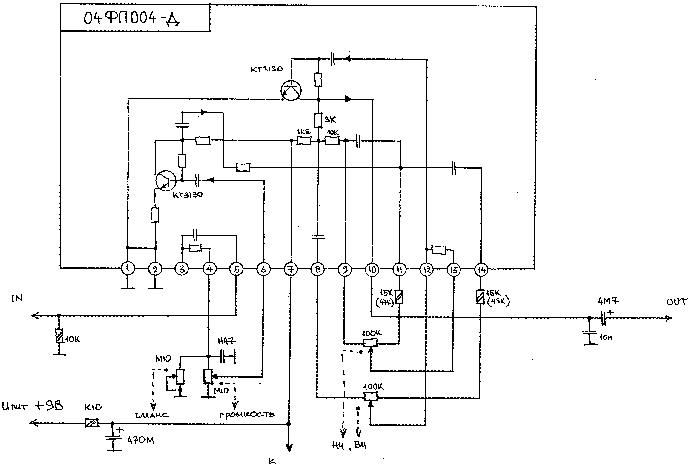

Схема включения:

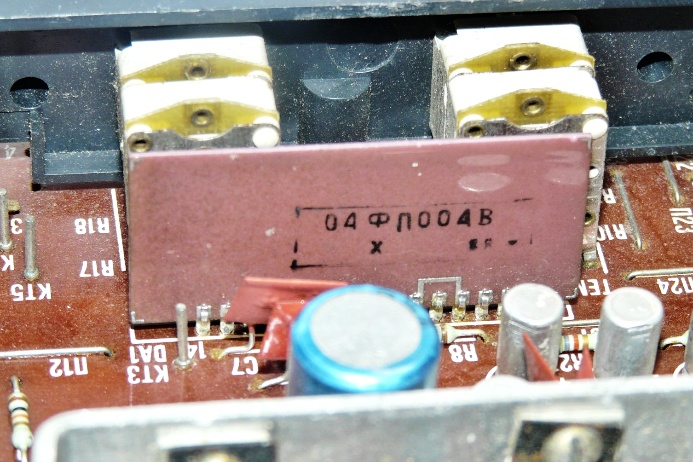

(фото с форума "Портативного ретрорадио")


(фото с форума Портативное ретрорадио)


(фото с форума Портативное ретрорадио)
