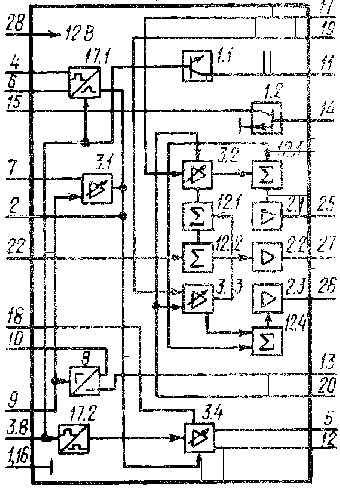

Усилитель яркостного сигнала и RGB-матрица. |
 |

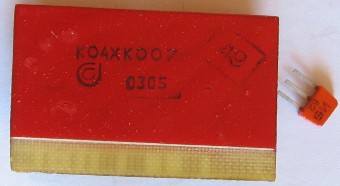

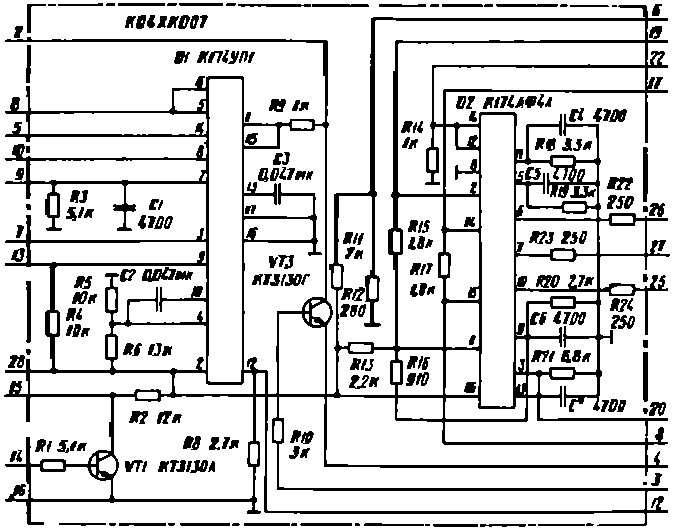

Микросборка собрана на двух микросхемах - К174УП1 и К174АФ4; применялась в телевизорах 2УСЦТ.
Производитель - "Сигнал", Минск (Белоруссия). Что совершенно удивительно - это свежее производство.
 |

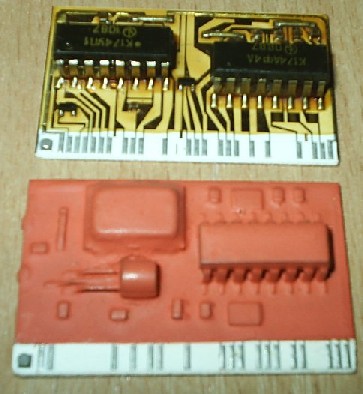

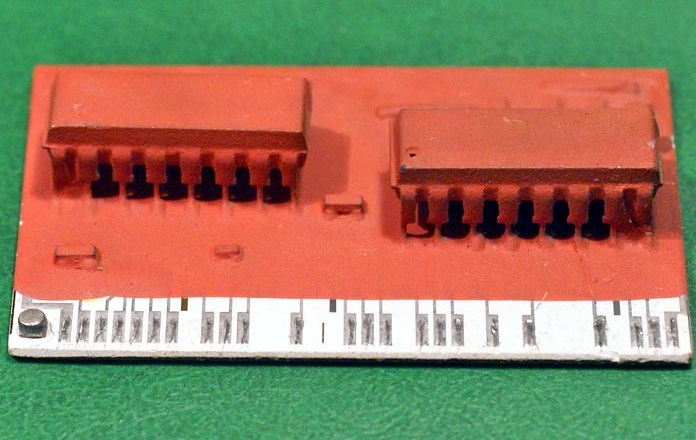

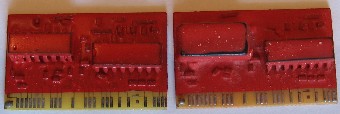

Еще любопытный факт, они были разные (по схеме, я имею в виду); как минимум
три варианта:
|
(фото Константина Смолярова)
Источники:
1. Н. Кацнельсон, Е. Шпильман. "Горизонт Ц-257". - "Радио" №10, 1984г.
2. Унифицированный стационарный цветной телевизор 2УСЦТ: Справ. пособие/Д. Р.
Бухман, А. Г. Кротченков, П. С. Обласов и др. - М.: Радио и связь, 1988. (Массовая радиобиблиотека;
Вып. 1126)
3. Скотин В. А. Ремонт цветных телевизоров - М.: Радио и связь, 1990. (Массовая радиобиблиотека; Вып. 1127)
