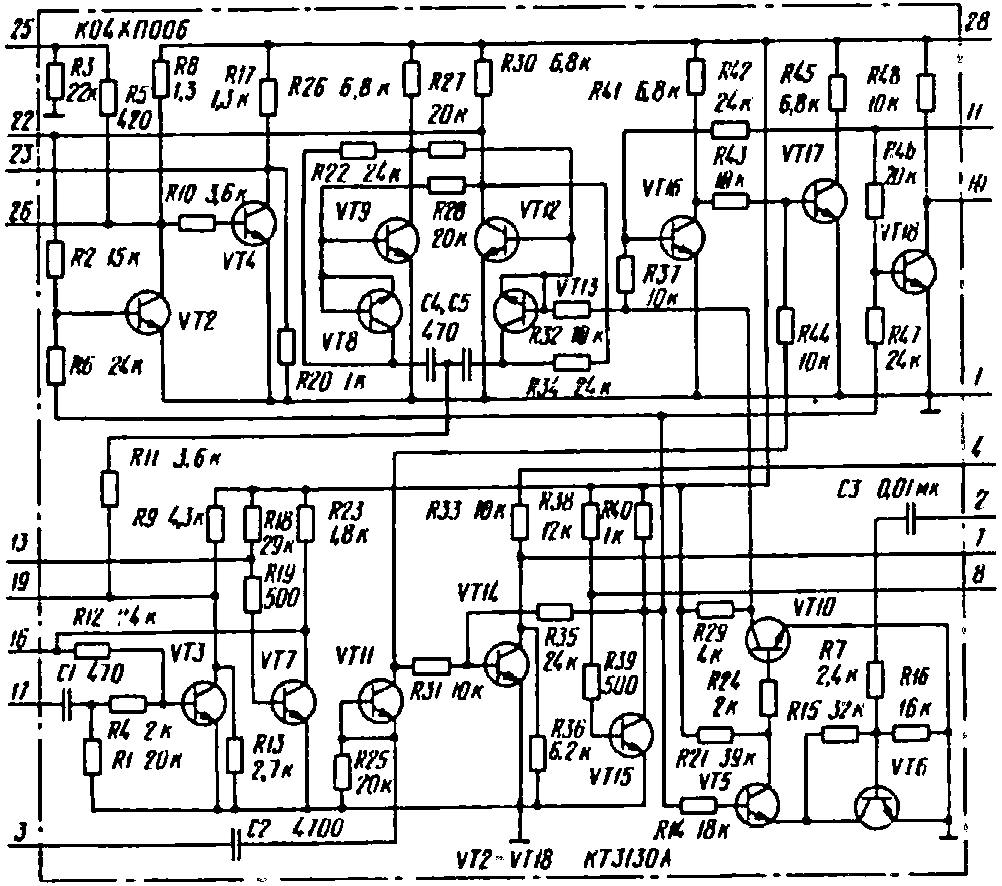

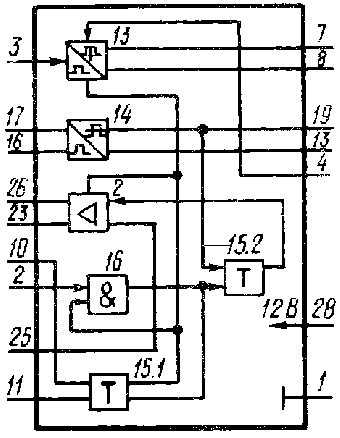

Схема обработки сигналов цветности, производитель - "Сигнал", Минск (Белоруссия). Применялась в телевизорах 2УСЦТ (модуль цветности МЦ-1). Хочу обратить внимание - это новый выпуск. |
 |
Схема обработки сигналов цветности, производитель - "Сигнал", Минск (Белоруссия). Применялась в телевизорах 2УСЦТ (модуль цветности МЦ-1). Хочу обратить внимание - это новый выпуск. |
|
 |
 |

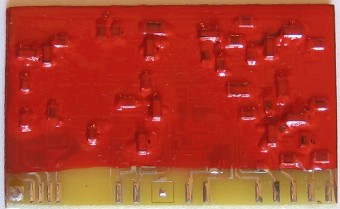

Старые выпуски имели иную разводку платы:
 |
 |

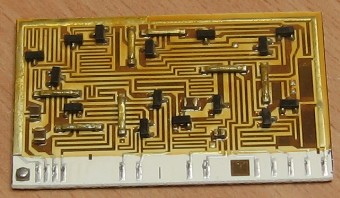

(фото с форума Портативное ретрорадио)

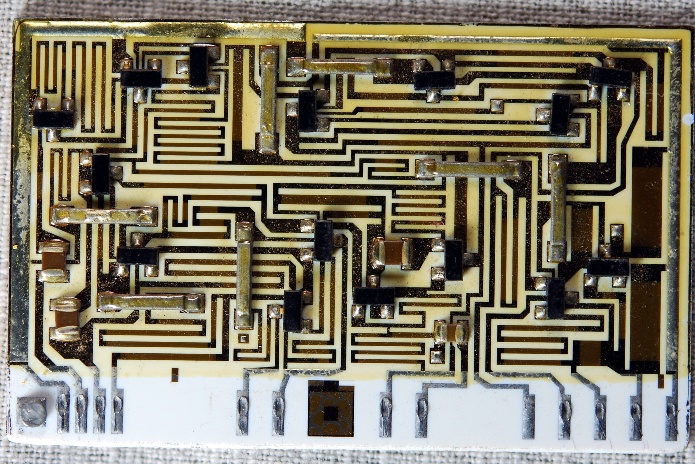

(фото Сергея Брылева)

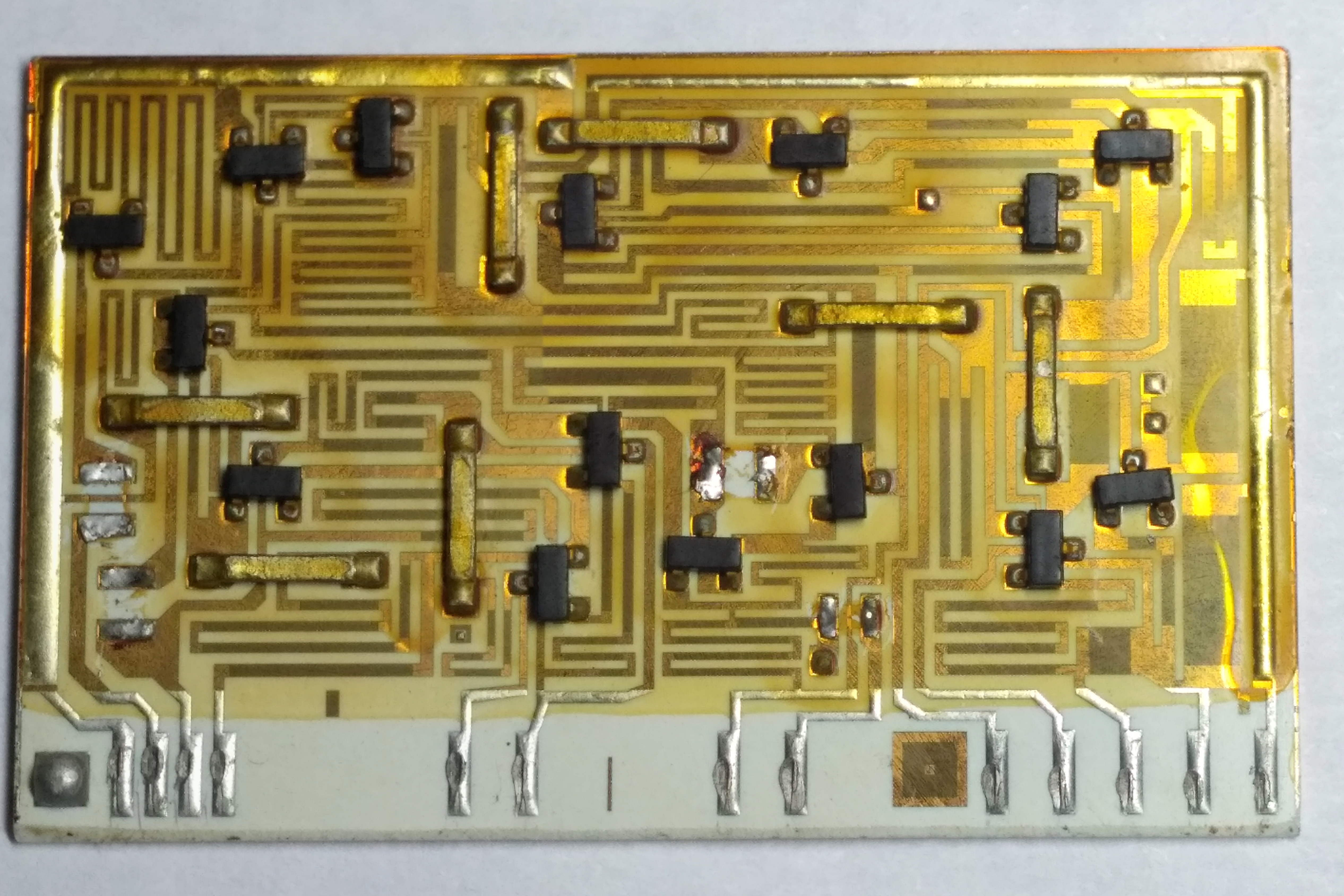

(фото Сергея Брылева)
Источники:
1. Н. Кацнельсон, Е. Шпильман. "Горизонт Ц-257". - "Радио" №10, 1984г.
2. Унифицированный стационарный цветной телевизор 2УСЦТ: Справ. пособие/Д. Р.
Бухман, А. Г. Кротченков, П. С. Обласов и др. - М.: Радио и связь, 1988. (Массовая радиобиблиотека;
Вып. 1126)
3. Скотин В. А. Ремонт цветных телевизоров - М.: Радио и связь, 1990. (Массовая радиобиблиотека; Вып. 1127)
