серия К04.. (телефонные)

Серия объединена производителем (КПО им. Королева, г. Киев, ныне ОАО "Меридиан") и корпусировкой (вся она выпускалась в импортных корпусах с дюймовым шагом! впрочем, возможно это были восточноевропейские).

Кроме того, с этой серией наблюдается редчайший случай в отечественной микроэлектронике - микросхемы были выпущены по официальной западной лицензии (информация от Александра Перебаскина)!

В марте 1979 года с французской фирмой Thomson-CSF был заключен контракт на поставку конструкторско-технологической документации и технологического оборудования (завод "под ключ") для серийного выпуска электронных АТС МТ-20/25. Микросхемы, надо полагать, были частью этого контракта.

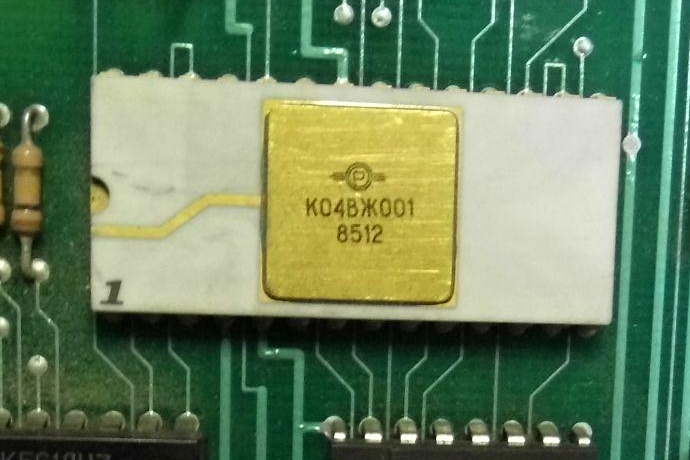

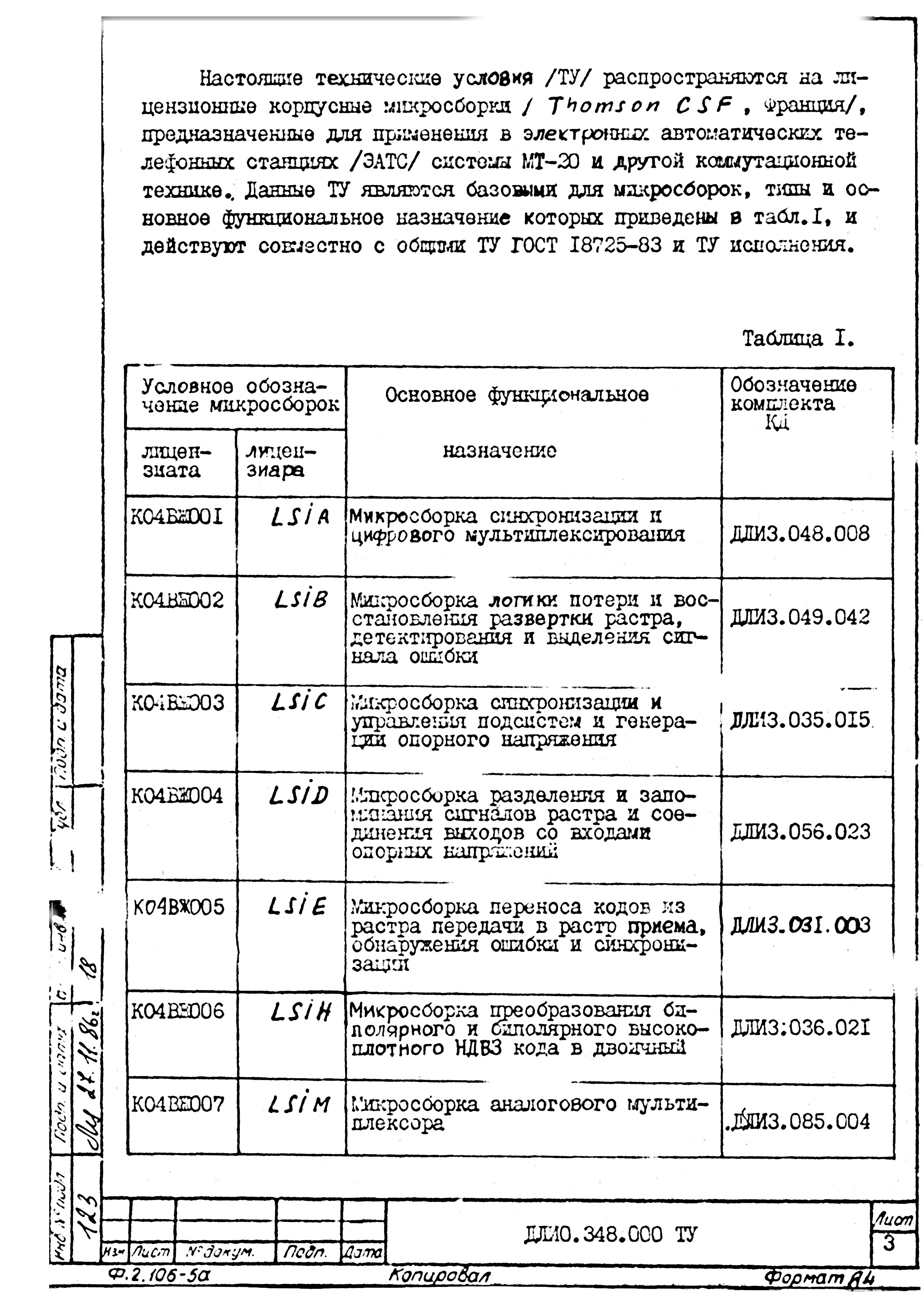

Несколько странное обозначение, обычно применявшееся для гибридных микросборок. Причем в сопроводительной документации они именуются именно микросборками, хотя это явно монолитные схемы...

К04ВЖ002 К04ВЖ003 К04ВЖ004 К04ВЖ005 К04ВЖ006 К04ВЖ007

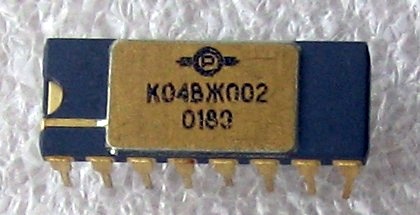

К04ВЖ002

Микросборка логики потери и восстановления развертки растра, детектирования и выделения сигнала ошибки; аналог микросборки LSIB (Thomson-CSF).

Как и все микросхемы К04ВЖ00х, она предназначалась для телефонной станции МТ-20.

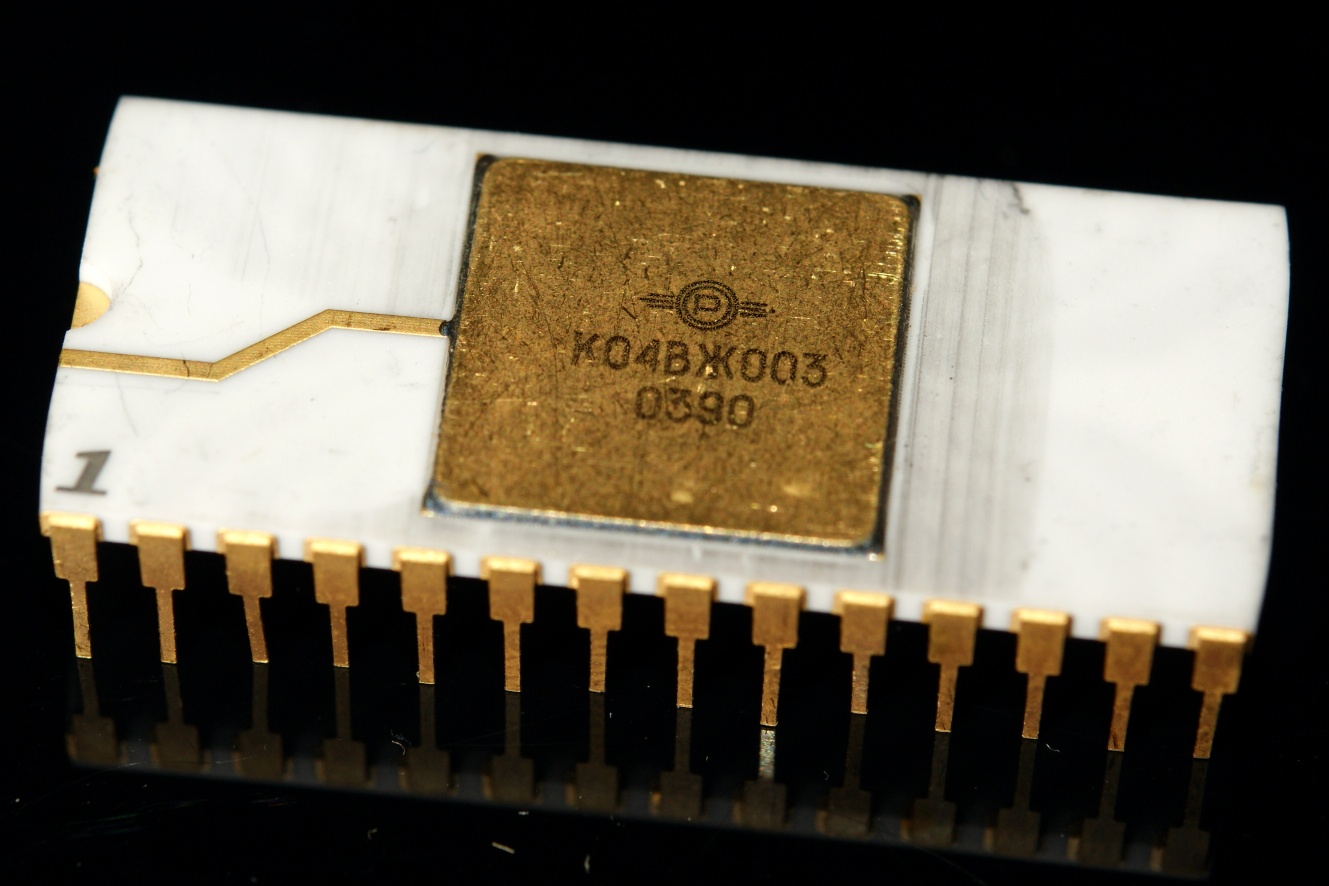

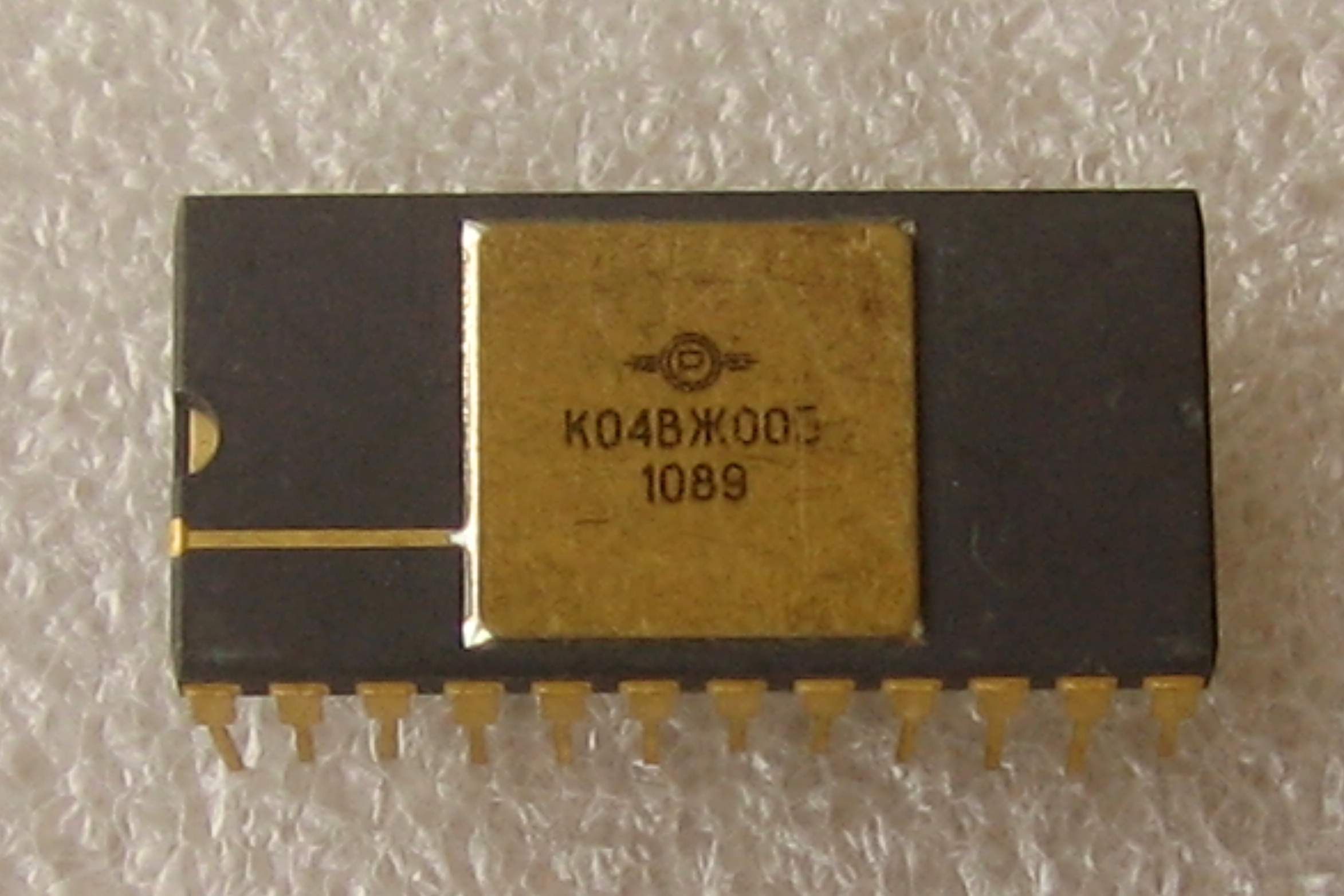

К04ВЖ003

Назначение - синхронизация, управление подсистемами и генерация опорного напряжения; аналог микросборки LSIC (Thomson-CSF).


Альбом: Микросхемы

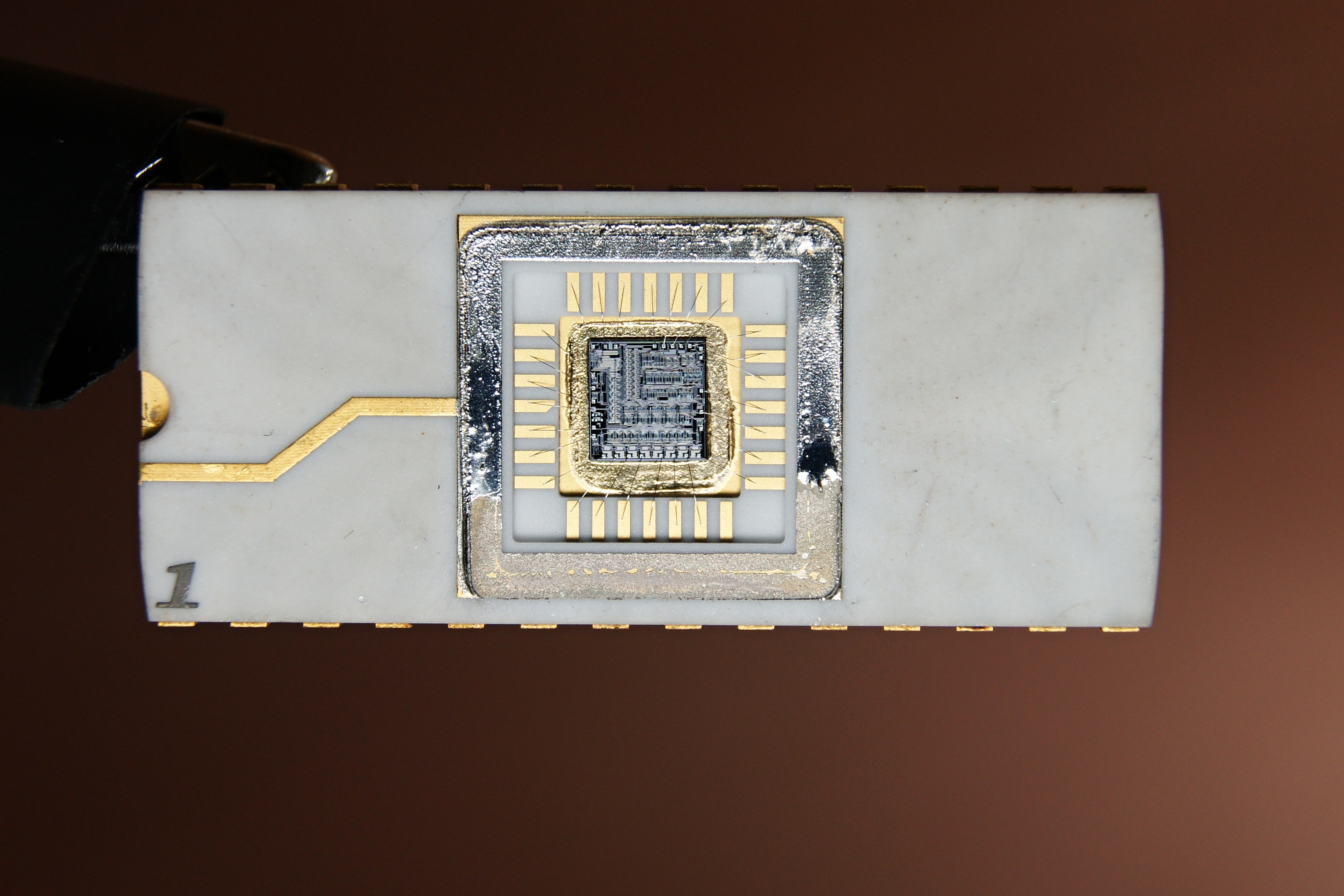

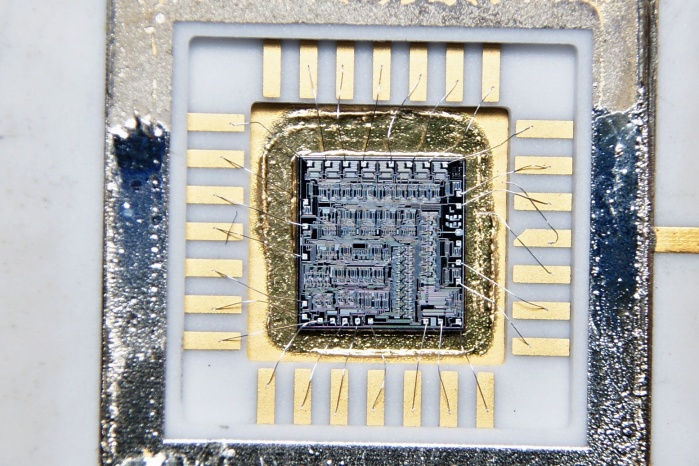

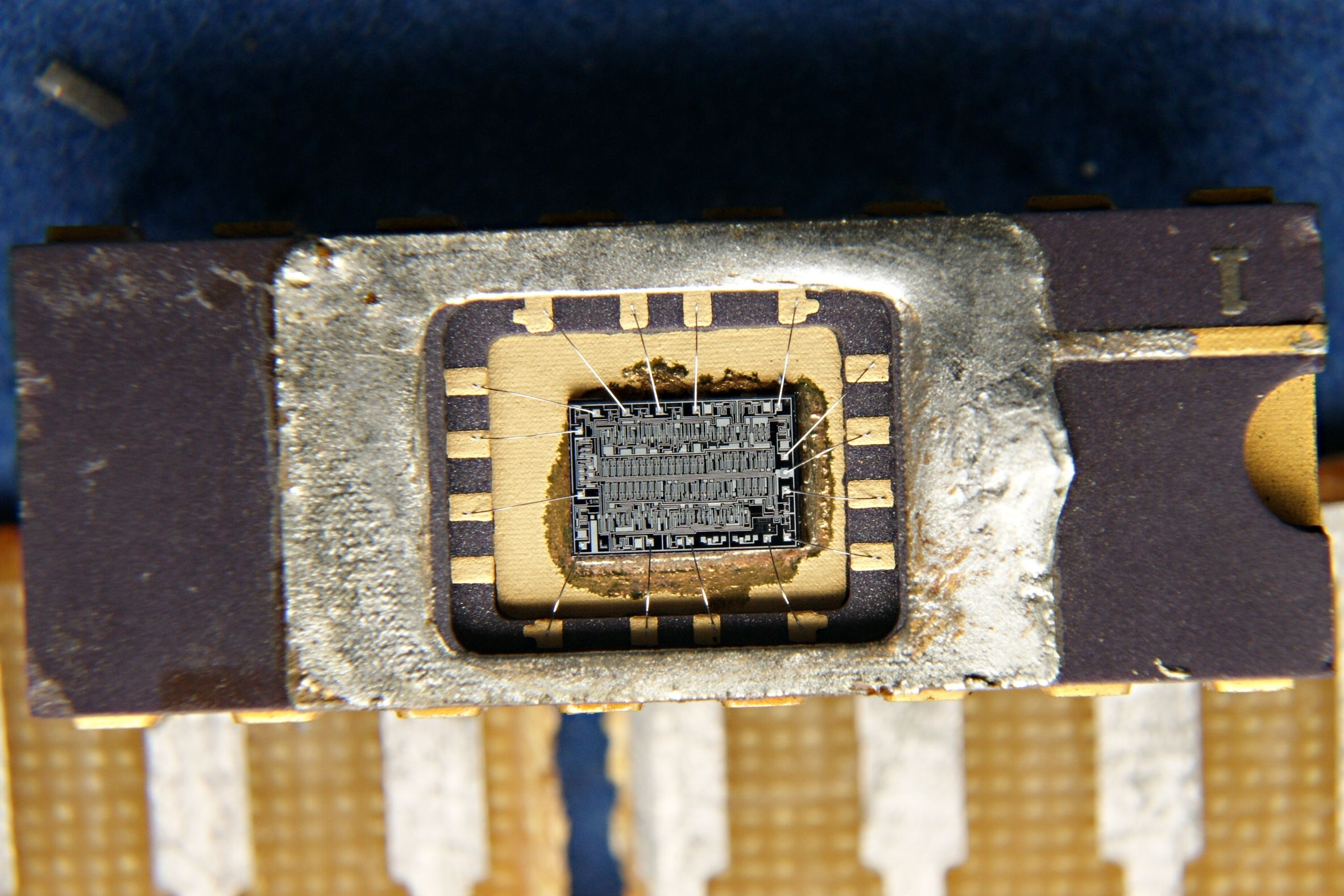

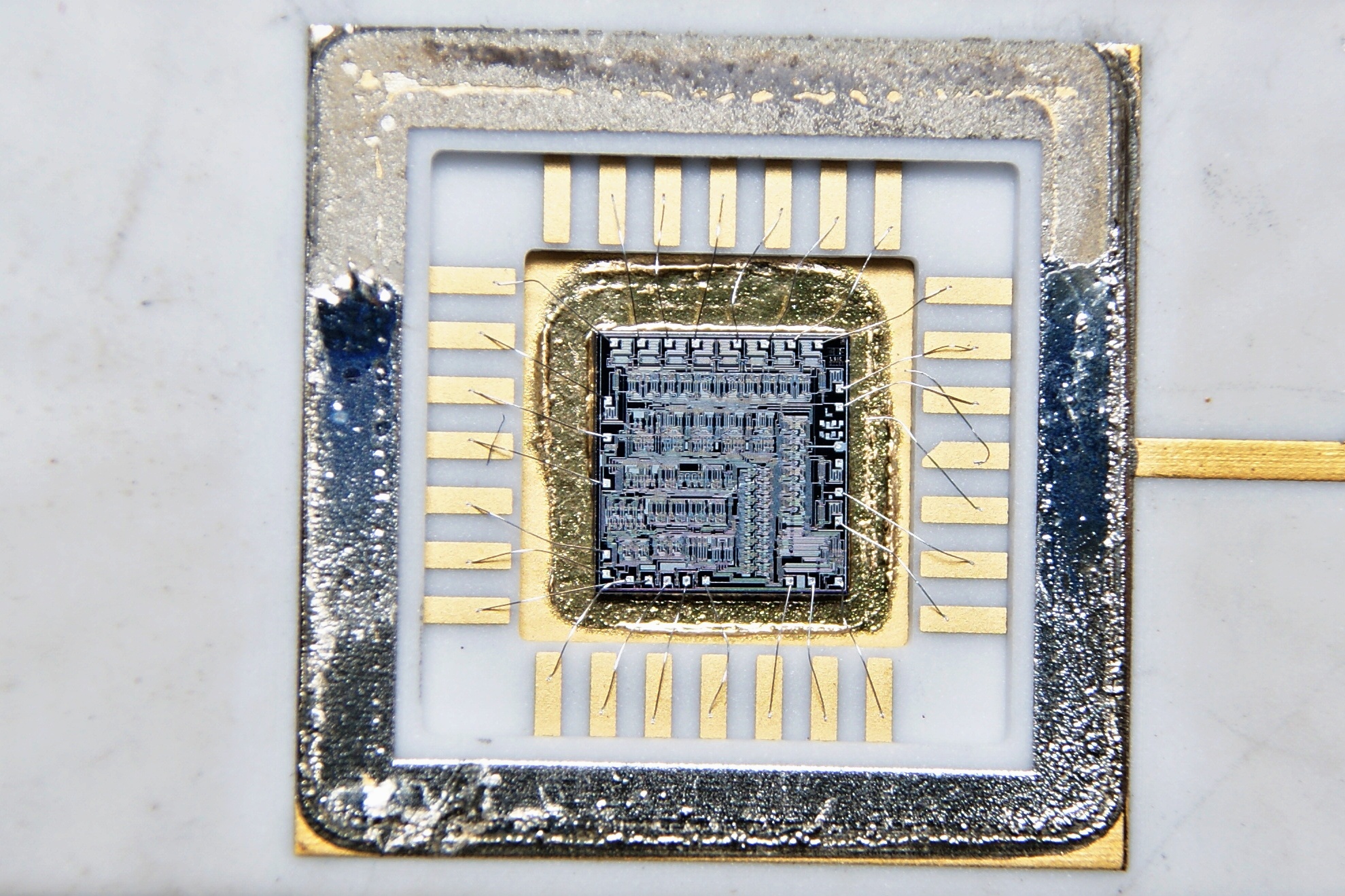

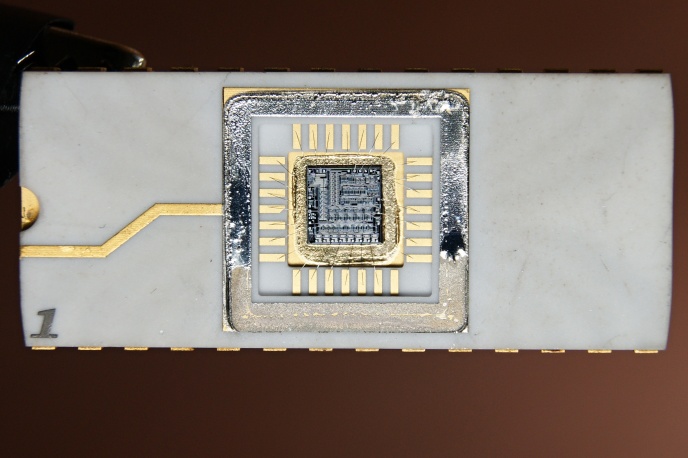

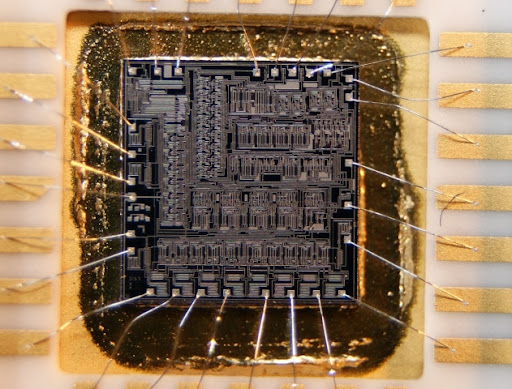

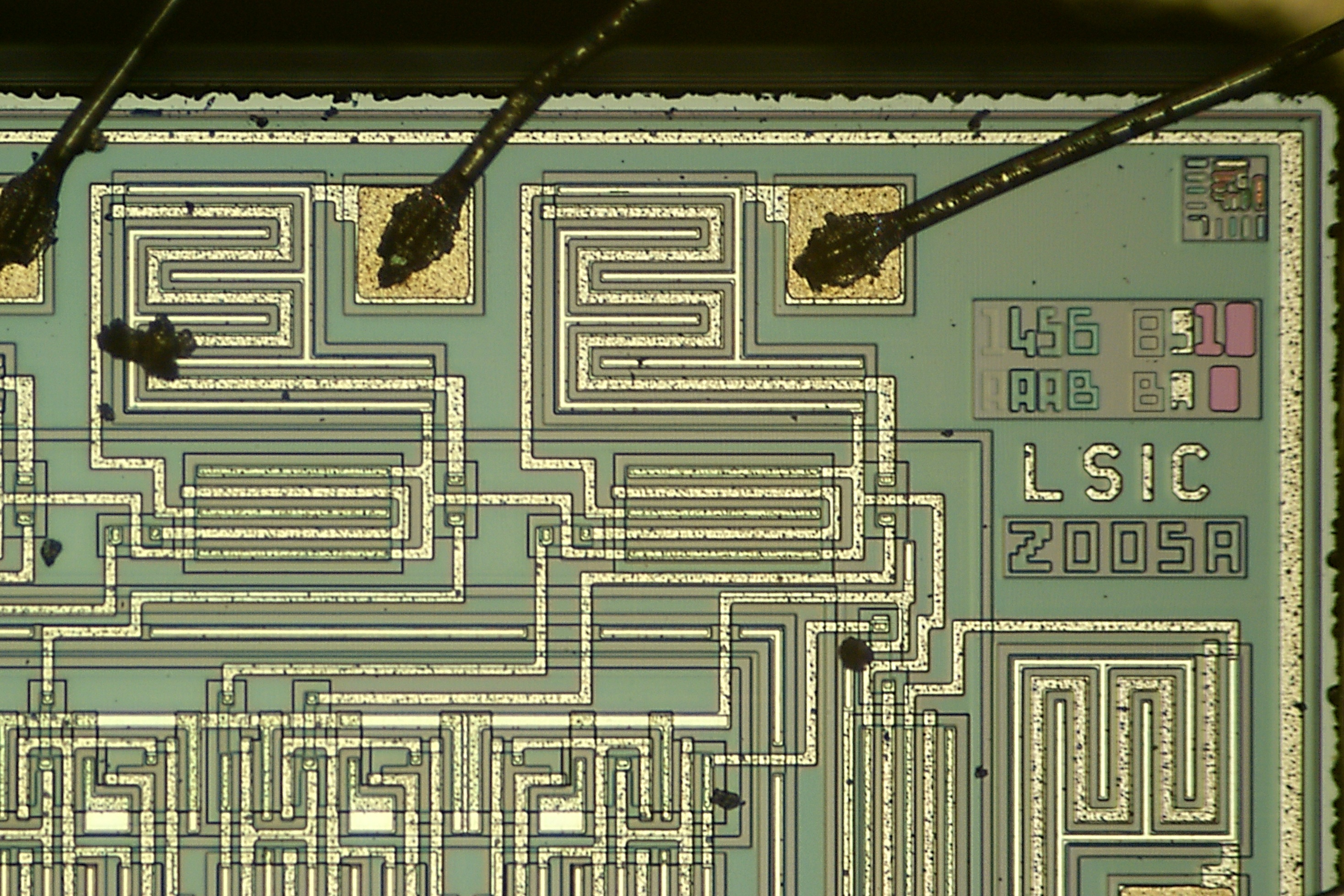

Результаты вскрытия показывают, что и корпуса использовались импортные, и кристалл внутри "родной", французский:

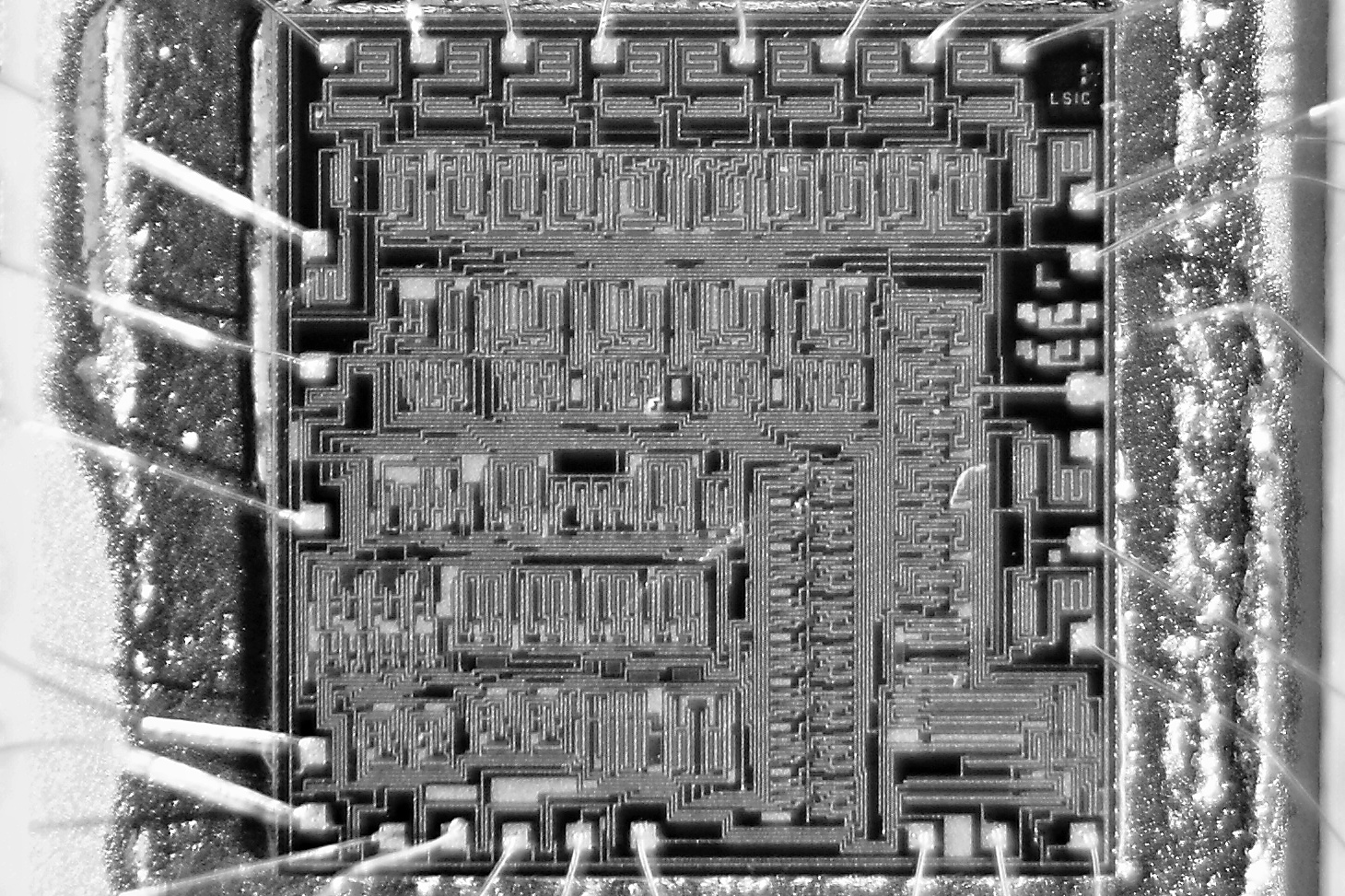

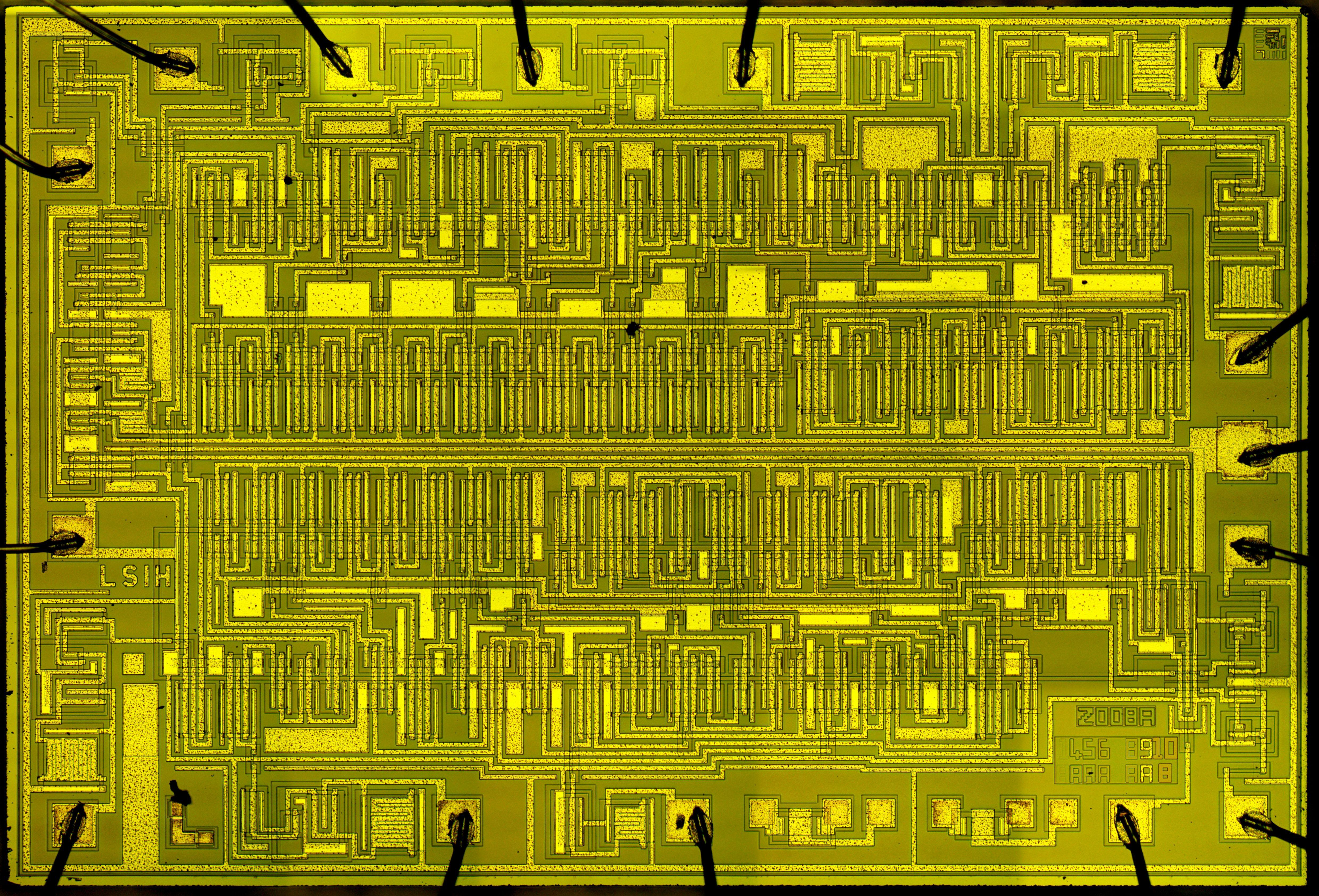

Высота букв - около 60 микрон :)))

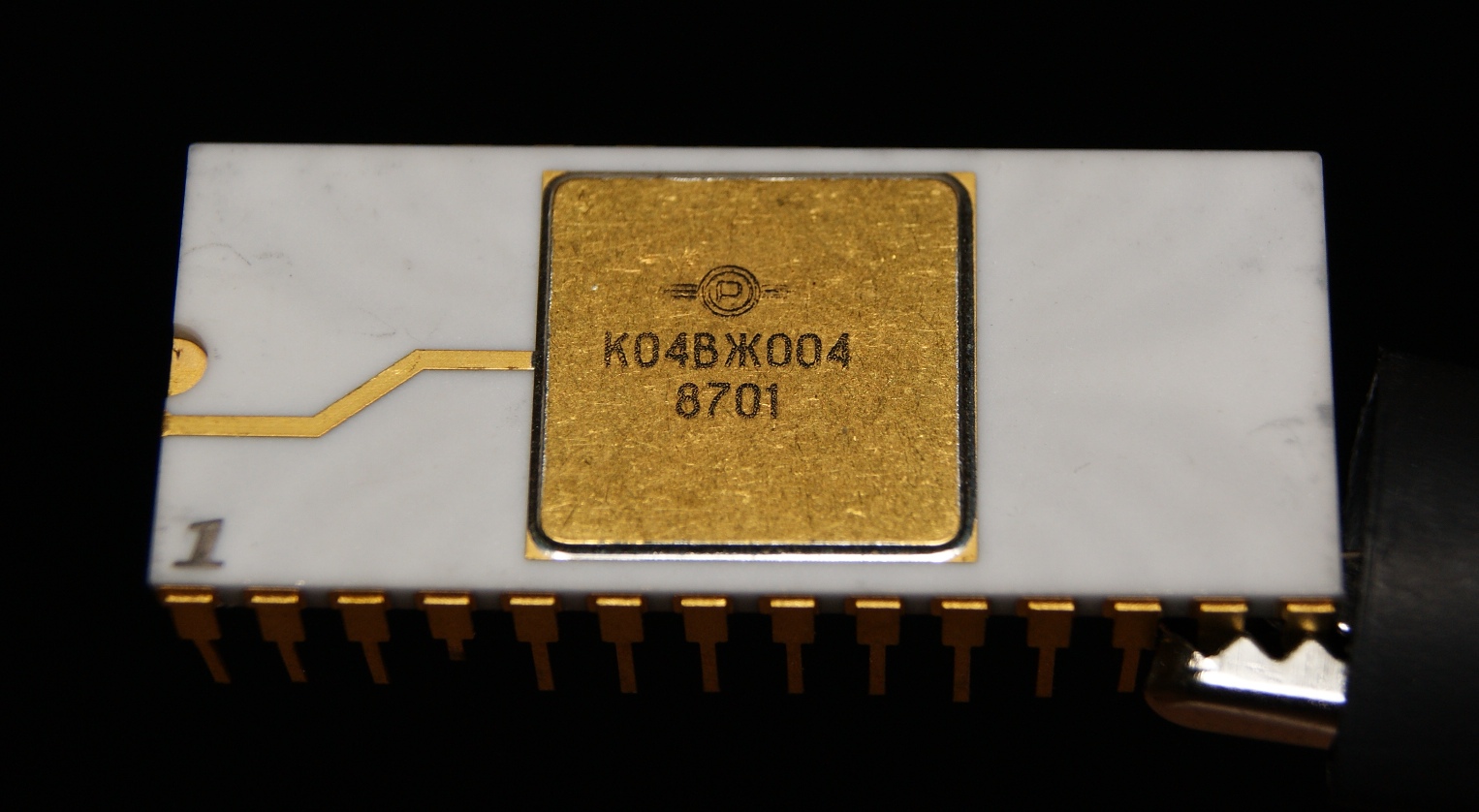

К04ВЖ004

Назначение - разделение и запоминание сигналов растра и соединение выводов со входами опорного напряжения; аналог микросборки LSID (Thomson-CSF).

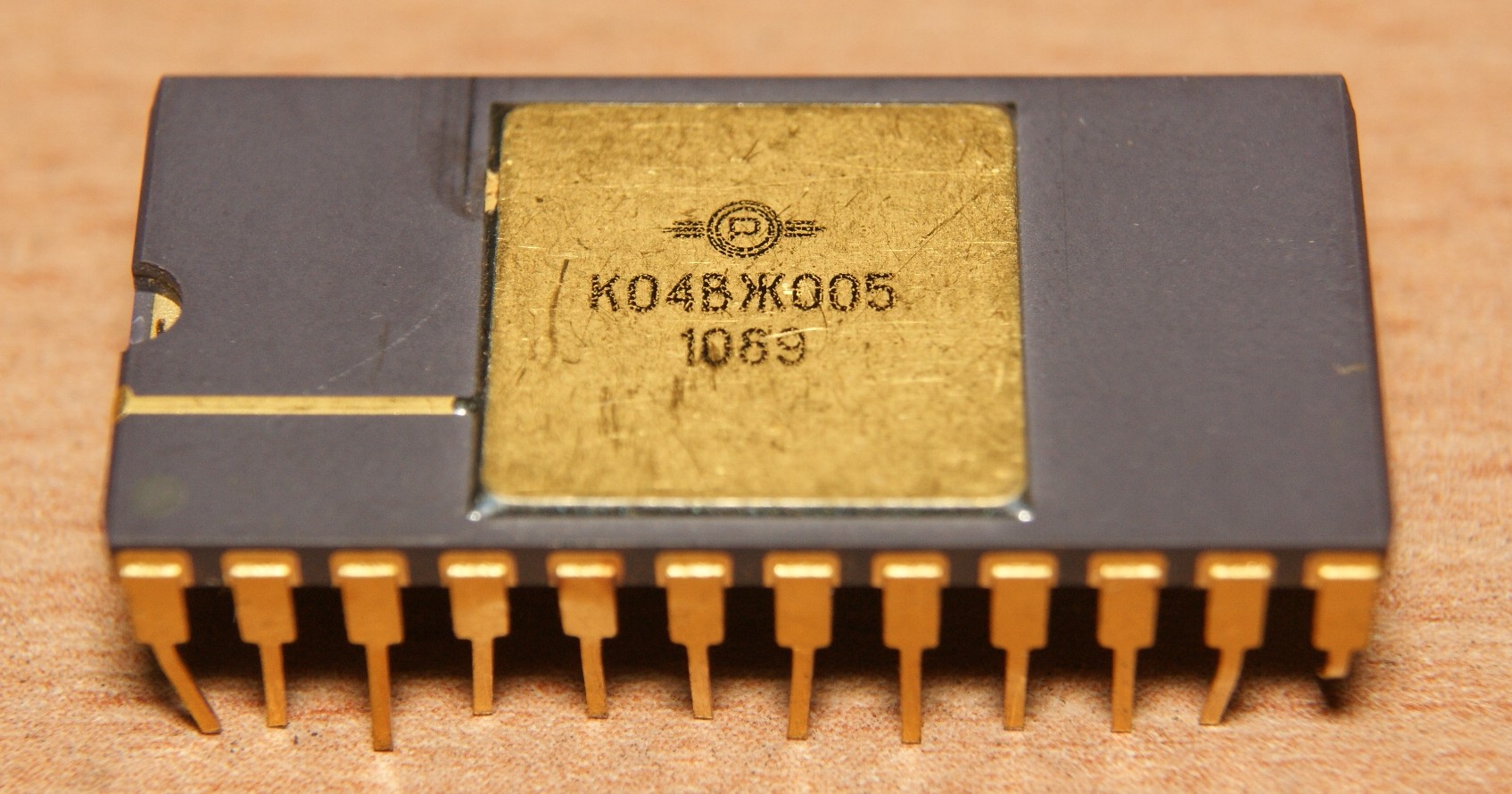

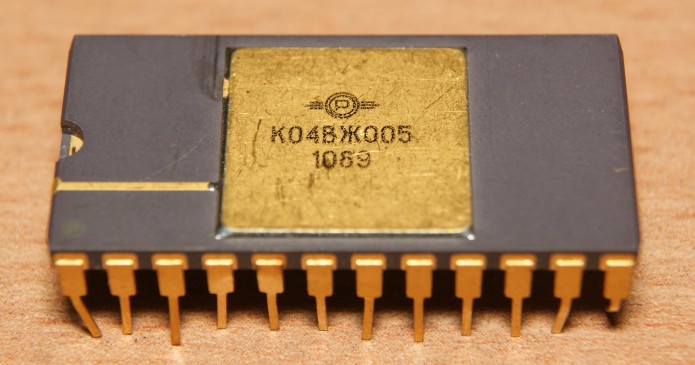

К04ВЖ005

Микросборка переноса кодов из растра передачи в растр приема, обнаружения ошибки и синхронизации; аналог микросборки LSIE (Thomson-CSF).

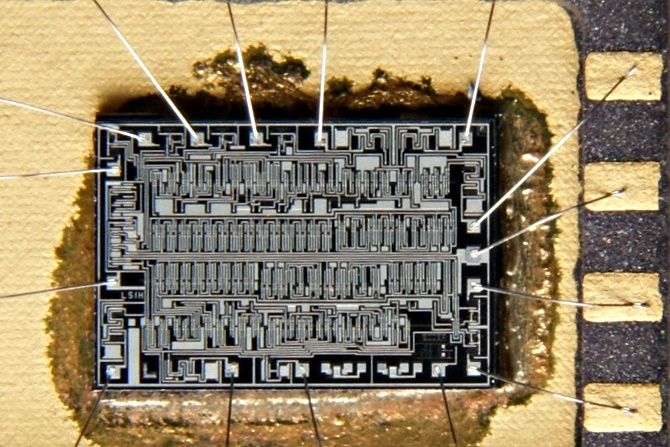

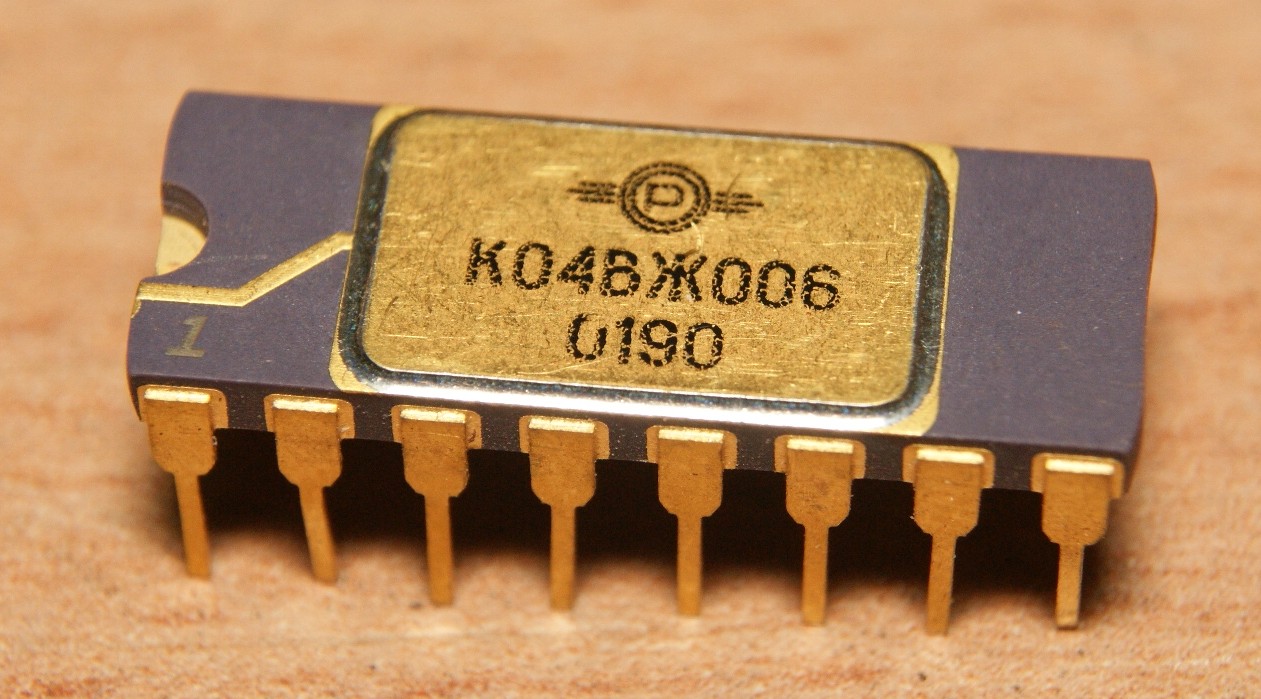

К04ВЖ006

Назначение - преобразователь биполярного и биполярного высокоплотного кода (HDB3) в двоичный (AMI) в трактах аппаратуры ИКМ-30; аналог микросборки LSIH, она же EFB7446, от Thomson-CSF.

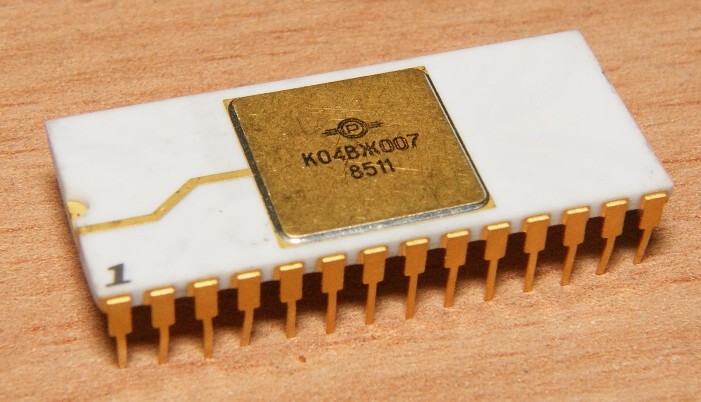

К04ВЖ007

Назначение - аналоговый 1/16-мультиплексор; аналог микросборки LSIM (она же EFB7447) от Thomson-CSF.
