1002ая серия

Довольно интересная серия, состоит из микросхем, выполненных по КМОП технологии и предназначенных для работы в составе телеграфных и телефонных аппаратов и других устройств передачи информации.

Сама по себе она не слишком раритетна, но некоторые позиции из неё встречаются очень редко.

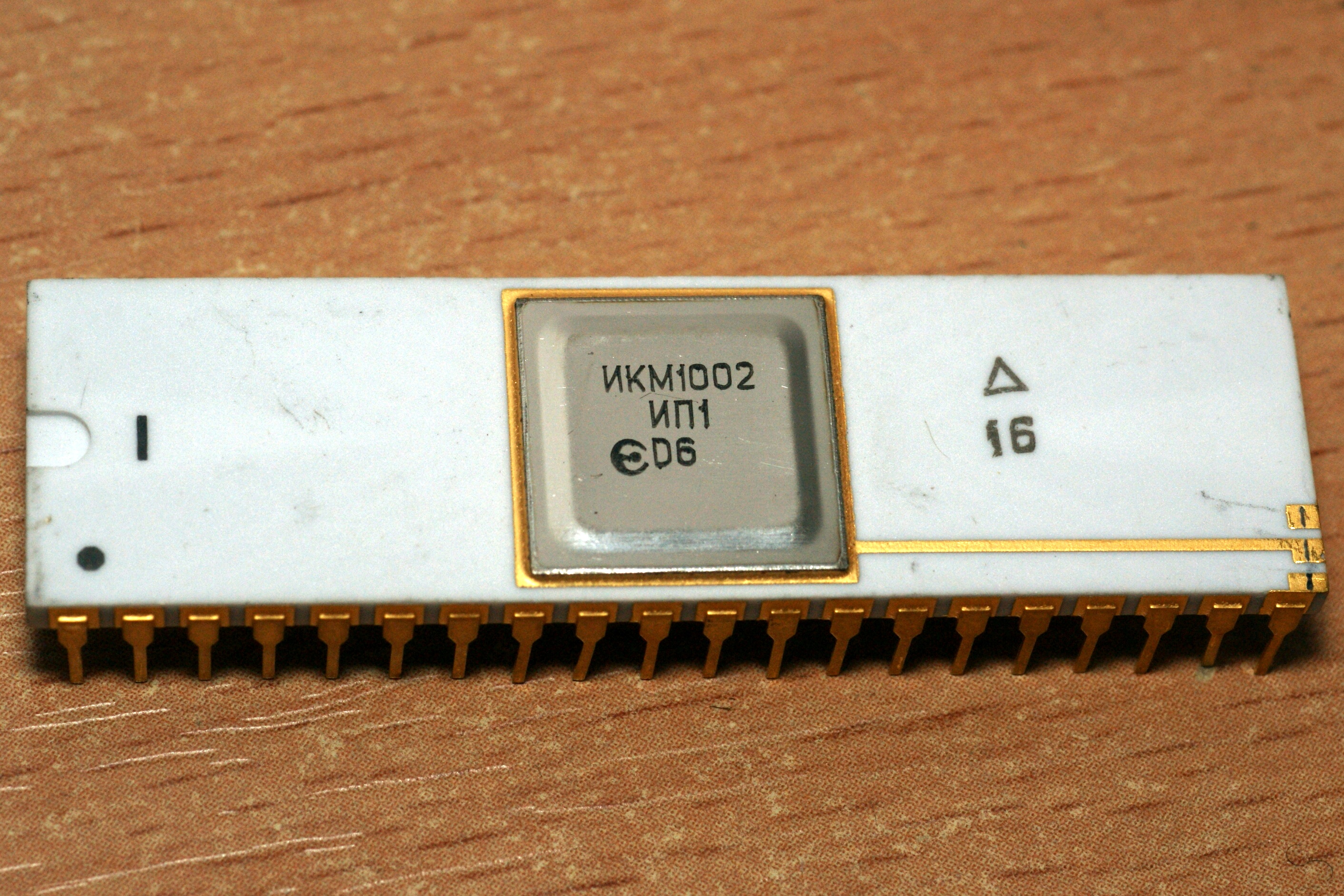

ИКМ1002ИП1

Не часто эта микросхема встречается. Это контроллер концентратора телефонных каналов.

Буква "И" в названии - обозначение опытного производства на ОКБ при Новосибирском заводе полупроводниковых приборов.

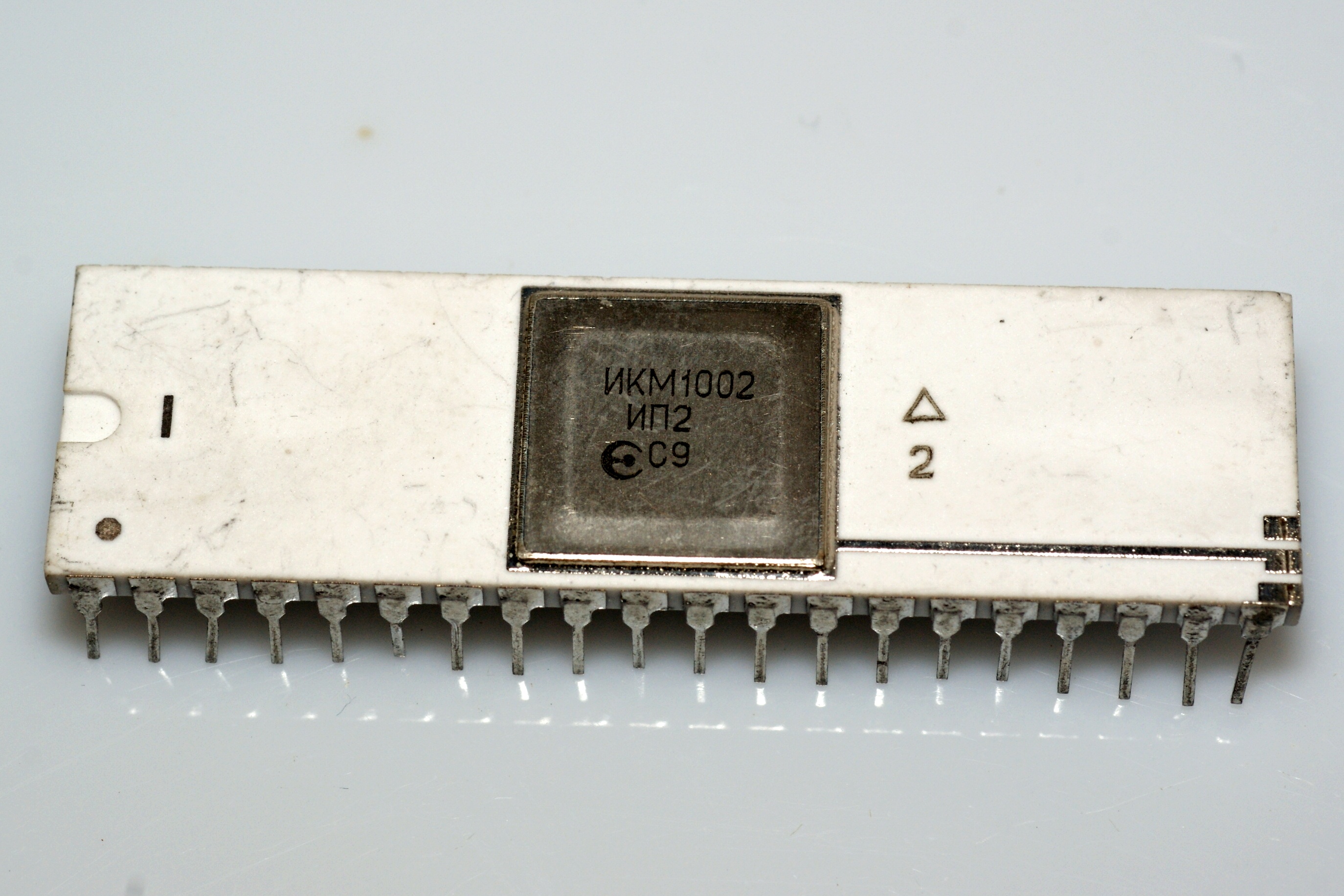

ИКМ1002ИП2

К большим редкостям относится и эта микросхема. Сведений о ней нет даже в справочниках, только две краткие записи, не вполне похожие друг на друга, "К1002ИП2 — схема для формирования цифровых телефонных каналов" и "КР1002ИП2 - схема линейного регенератора. Содержит внутренний мультиплексор на восемь каналов, обеспечивающий быстродействие 64 кбит/с и формирует сигналы для подключения внешних мультиплексоров". Ну и кому верить? :)))

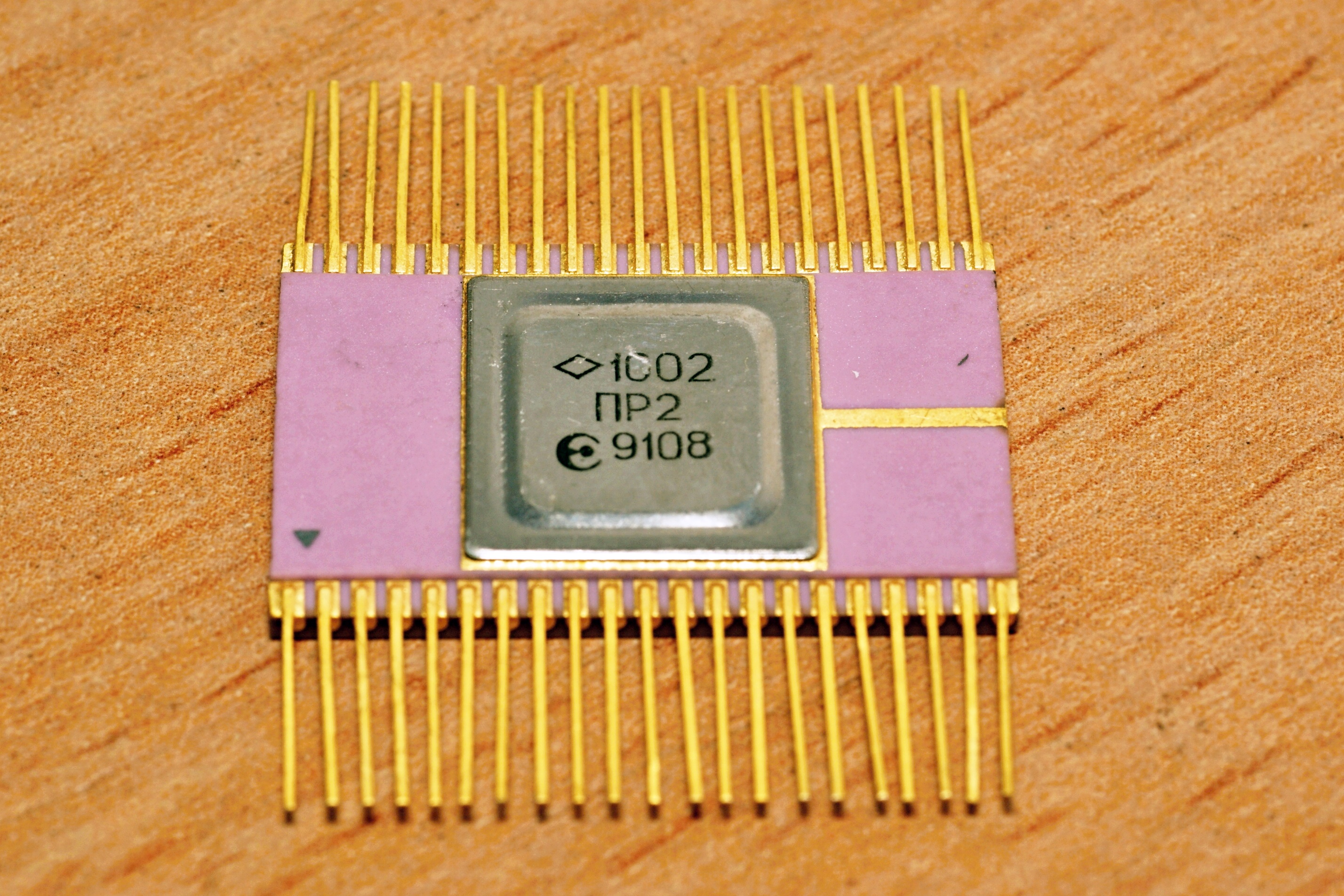

1002ПР2

Вот довольно редкая микросхема, 1002ПР2.

Клавиатурный шифратор. Надо полагать, для телефонии. Надо полагать, для военной телефонии, судя по ромбу...

Разработка 1986 года, тема "Начало 8П3", ведущий конструктор Ю.Н. Попов.

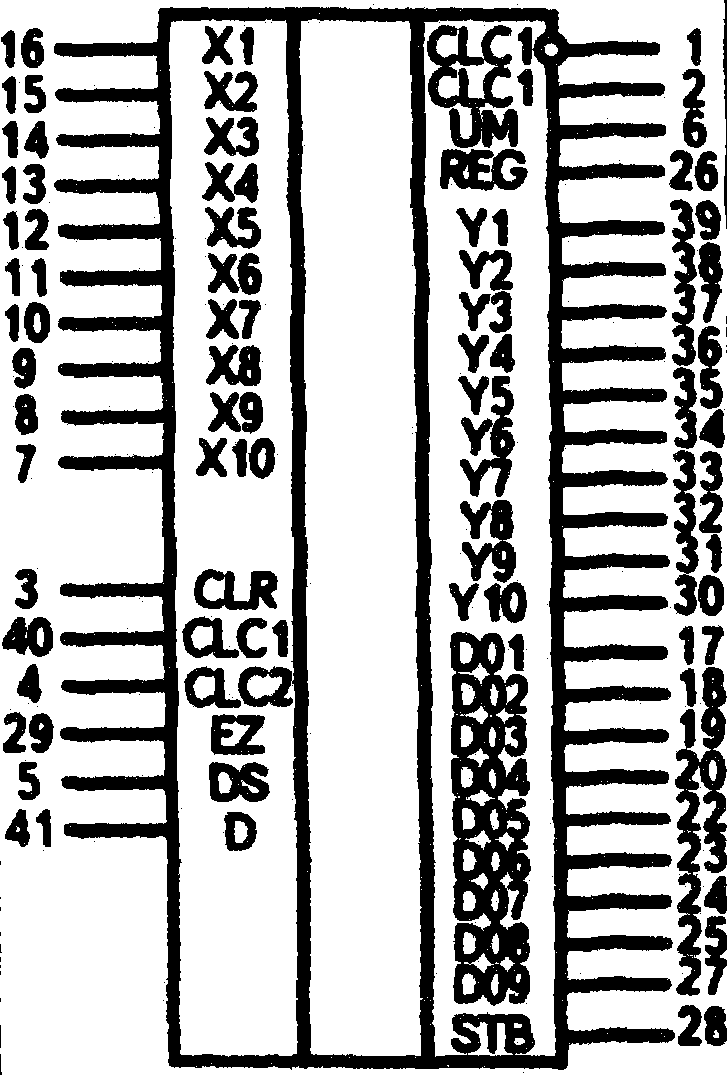

1 - инверсный выход тактового генератора
2 - прямой выход тактового генератора
3 - вход "начальная установка"
4 - вход "частота непрерывного пуска"
5 - запрет "переключение страниц ПЗУ"
6 - выход "память верхних"
7-16 - входы коммутации с матрицы сканирования
17-20, 22-25, 27 - информационные
21 - общий
26 - выход "индикация алфавита"
28 - выход "синхроимпульс"
29 - вход "блокировка"
30-39 - выходы коммутации на матрицу сканирования
40 - "вход тактовая частота"
41 - запрет проверки ПЗУ
42 - питание

Источники:

1. Перельман Б.Л., Шевелев В.И. Отечественные микросхемы и их зарубежные аналоги. Справочник, "НТЦ Микротех", 1998.
2. Каталог. Цифровые и аналоговые интегральные микросхемы. Часть 2. Условные графические обозначения, назначения выводов и габаритные чертежи корпусов. - ГУП Центральное конструкторское бюро "Дейтон", 1998.
3. Нефедов А.В. Интегральные микросхемы и их зарубежные аналоги: Справочник. Т. 12.- М.: ИП РадиоСофт, 2001.
4. Александр Брыкин. «Я сын России двадцатого века» — Книга воспоминаний — Серия «Жизнь замечательных сибиряков» — Новосибирск — 2007 г.
