1008ая серия

Серия микросхем для электронных телефонных аппаратов, выполнена по КМОП технологии.

В течение 1978 года в ЦКБ "Дейтон" была выполнена научно-исследовательская работа "Диск-2", в результате которой была разработана схемотехника комплекта четырех больших интегральных микросхем, комбинация которых позволяла создать семейство телефонных аппаратов с цифровым набором, удовлетворяющих современным международным требованиям.

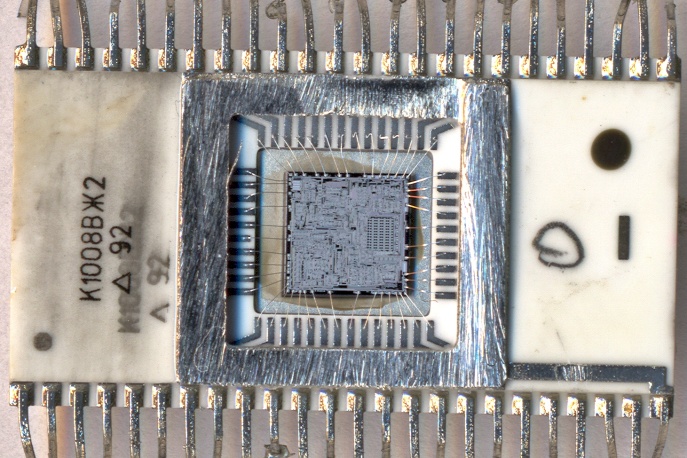

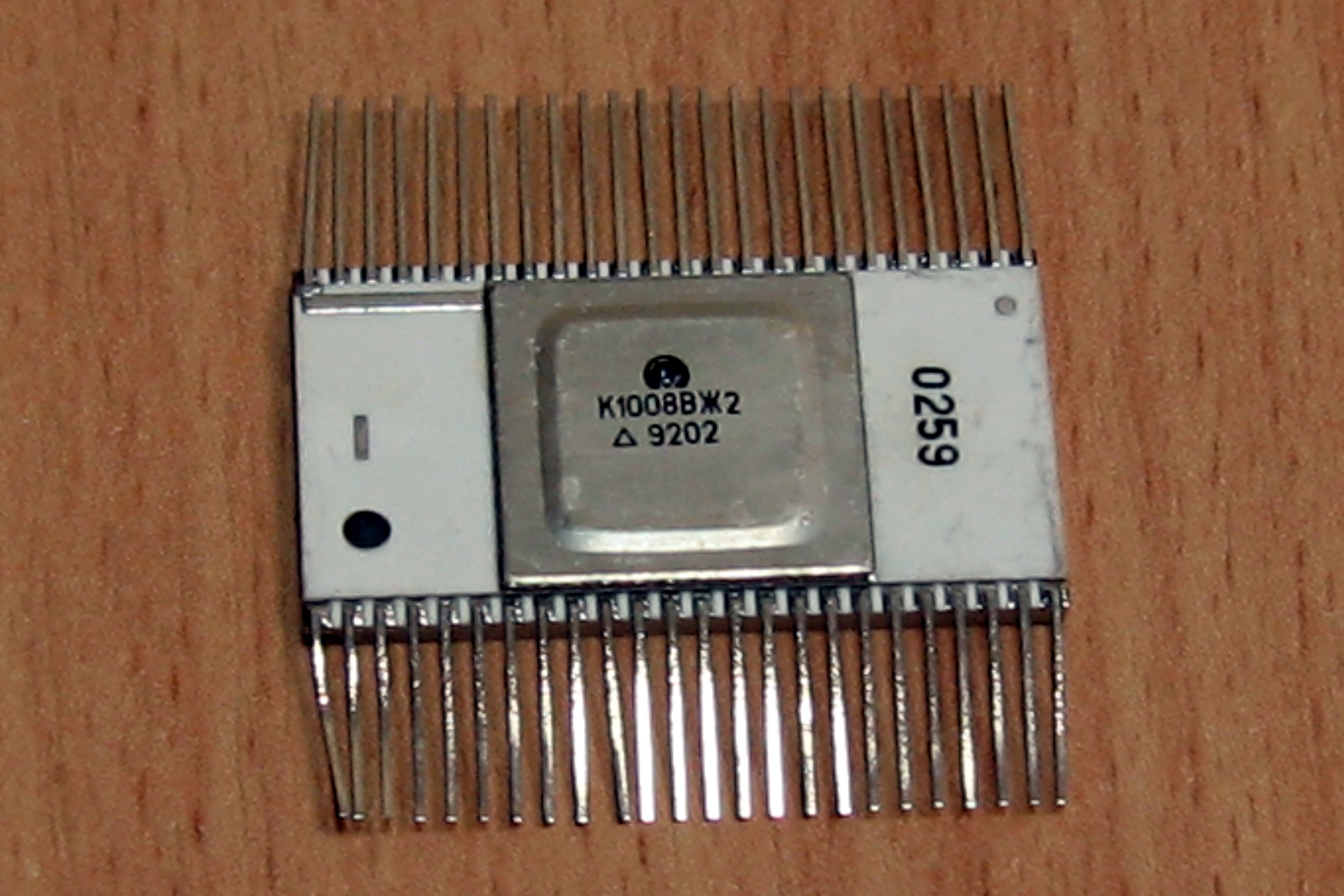

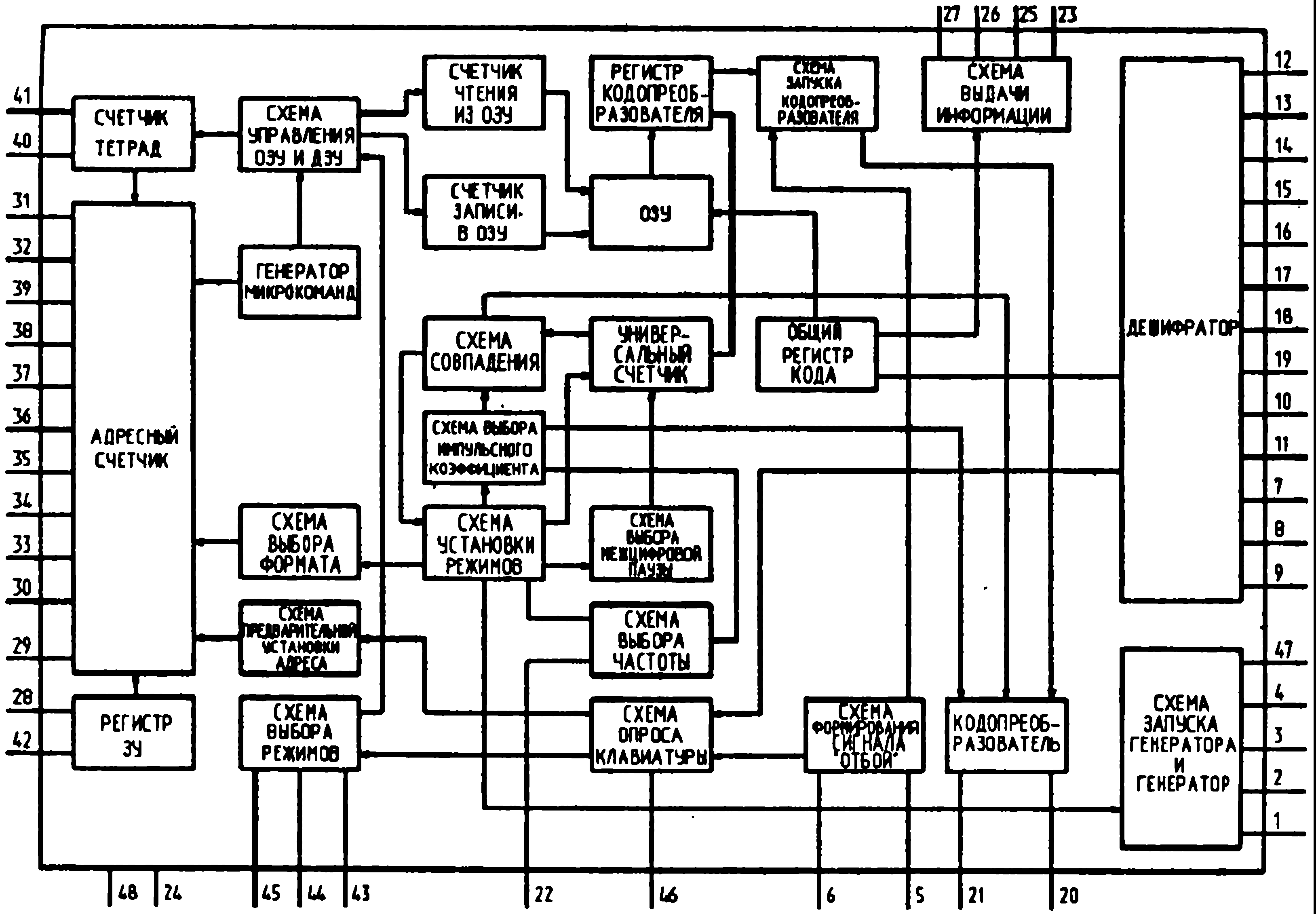

Разработка топологии и конструкции микросхем должна была быть произведена в НИИТТ. Соответствующая договоренность имела место с тогдашним директором института Вениамином Гавриловичем Ржановым. Но его директорский век в НИИТТ был не долгим. Своё воплощение в "металле" разработанная "Дейтоном" схемотехника получила уже в следующем пятилетии в ОКБ завода "Экситон". Схемы увидели свет в 1982 году. Это была серия КР1008 в составе четырех интегральных микросхем.

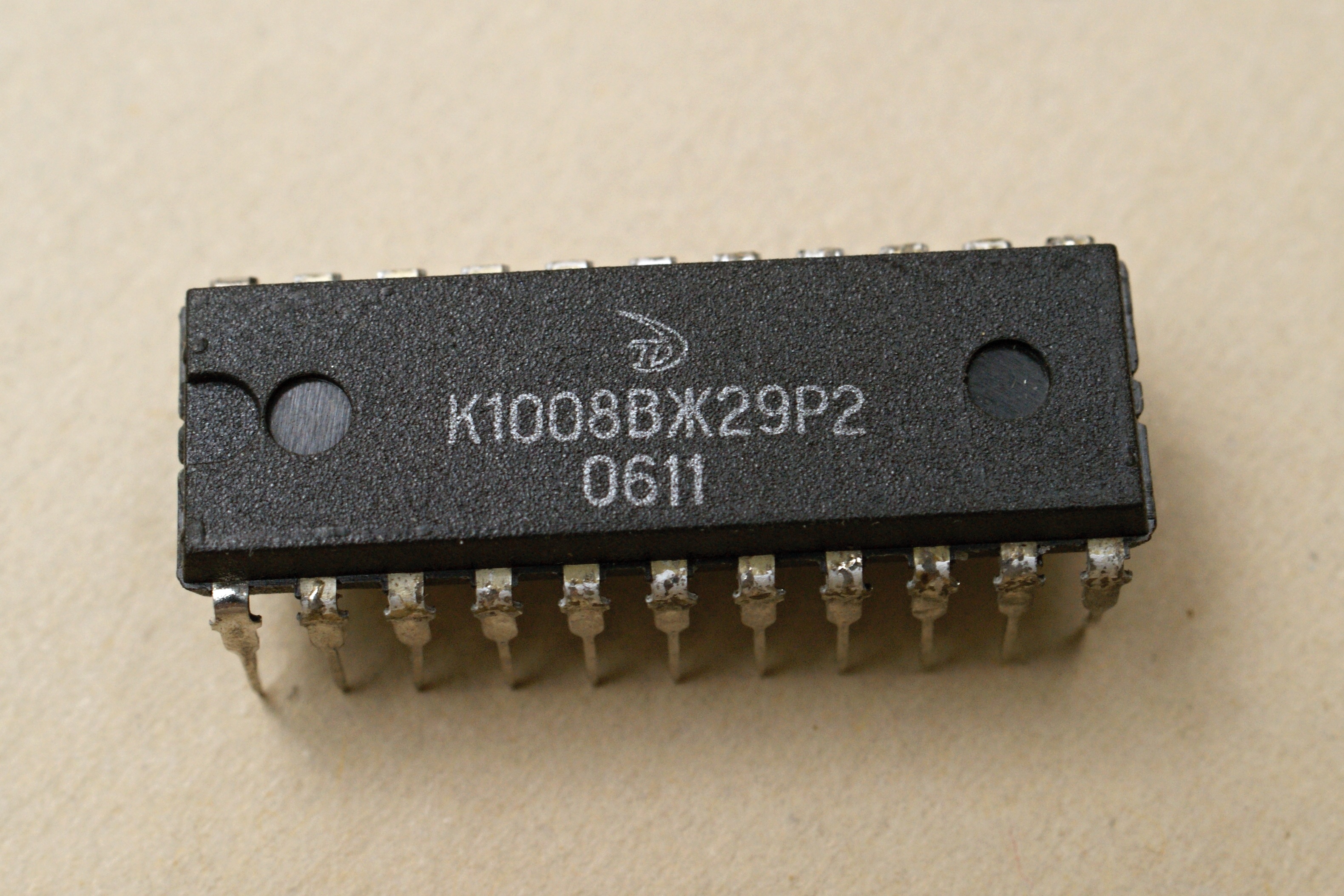

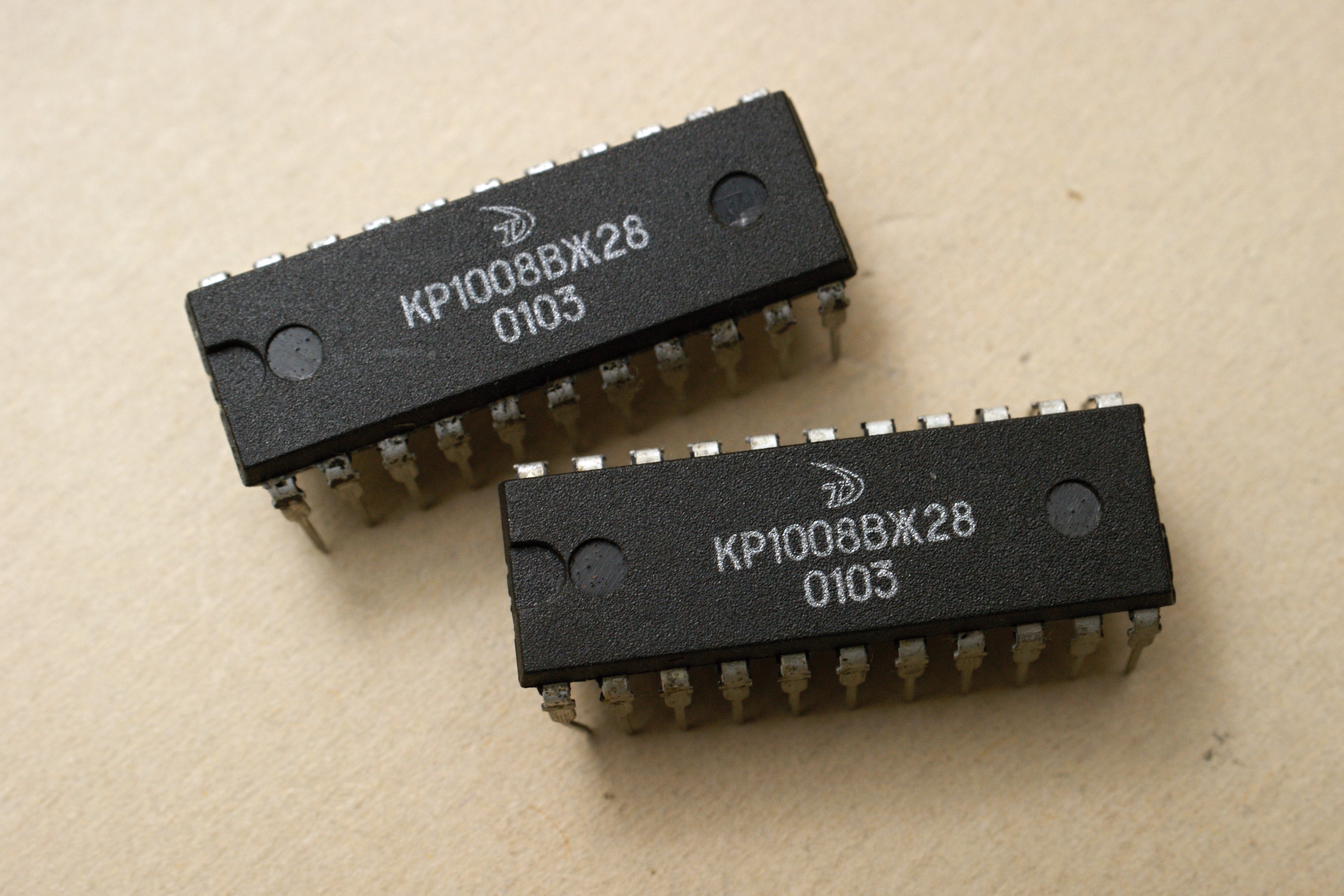

Позже к ним добавились ещё пять схем, разработанных в Ивано-Франковске. Телефонные аппараты на новой элементной базе разрабатывались в Павловском Посаде.

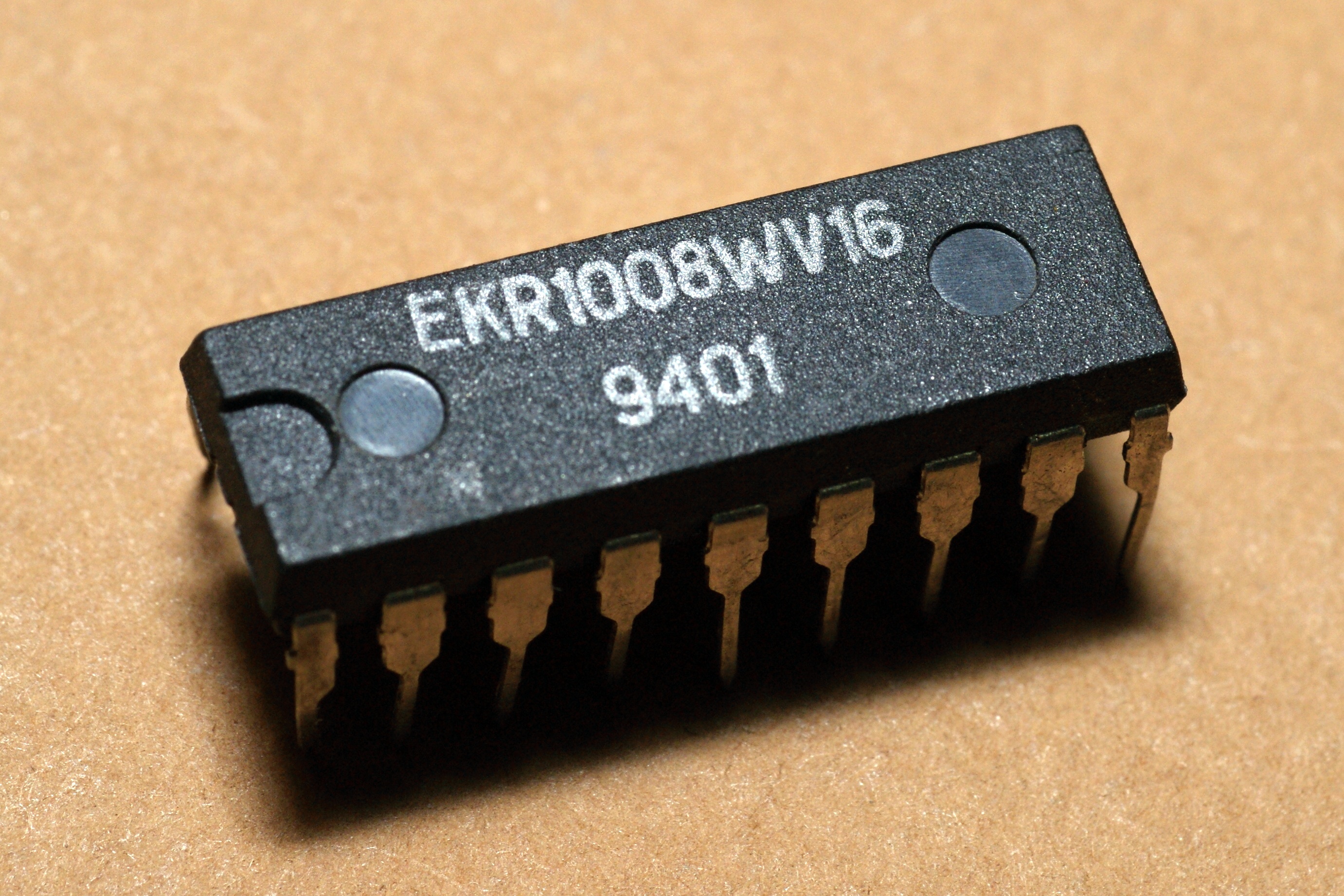

Схемы серии КР1008 поставлялись и на экспорт в ГДР.

К1008ВЖ3, КМ1008ВЖ3, КР1008ВЖ3

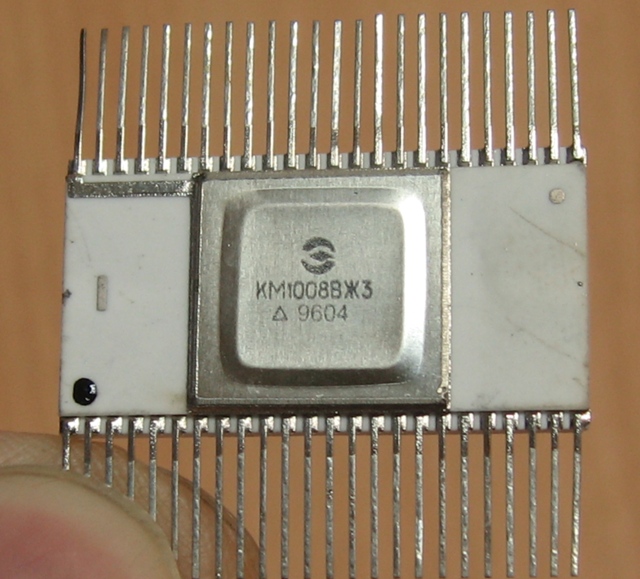

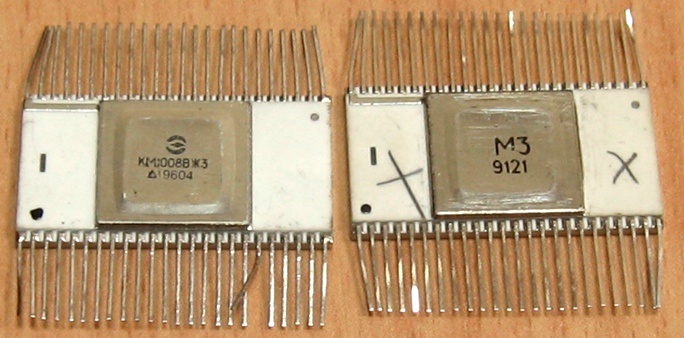

микросхема КМ1008ВЖ3

Схема управления индикатором телефонного аппарата, может управлять как светодиодным так и ЖК индикатором. Содержит 4500 интегральных элементов. Справочный лист на нее. Также выпускались с маркировкой "М3".

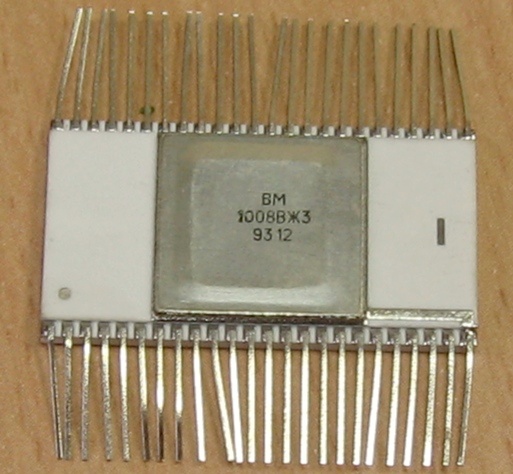

Производители - компания ОКБ "Экситон" и некто пока неизвестный с логотипом "ВМ".

микросхема КМ1008ВЖ3

микросхема КМ1008ВЖ3
(экспонаты предоставлены фирмой ЗАО "Электронные системы контроля", г. Пермь.)

Интересно, что "Экситон" выпускал её и с укороченным префиксом "К":

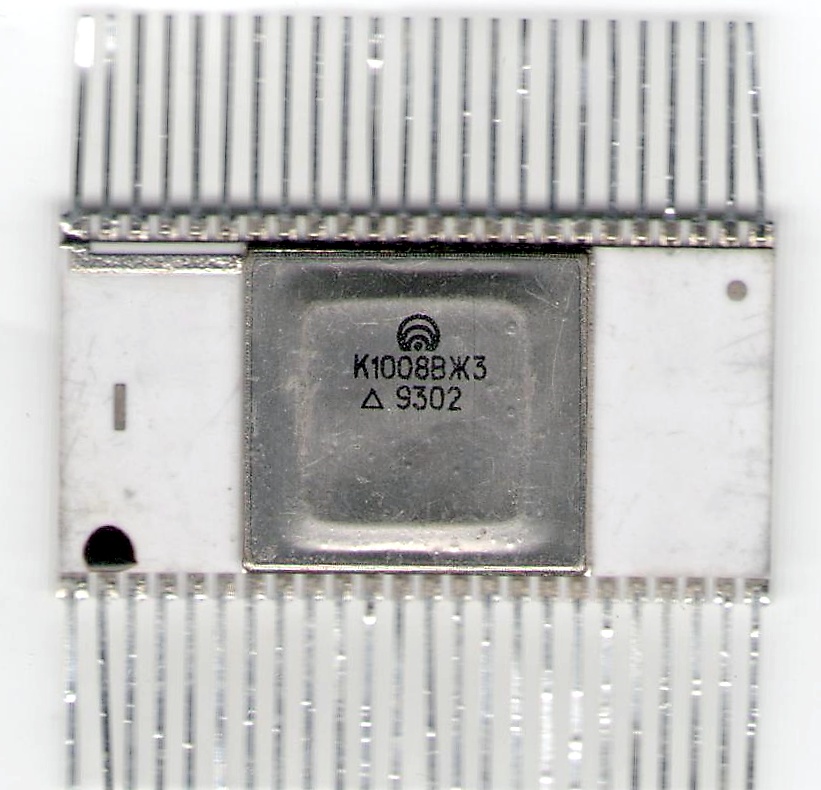

микросхема К1008ВЖ3

микросхема КМ1008ВЖ3
(фото с форума "Портативное ретрорадио")

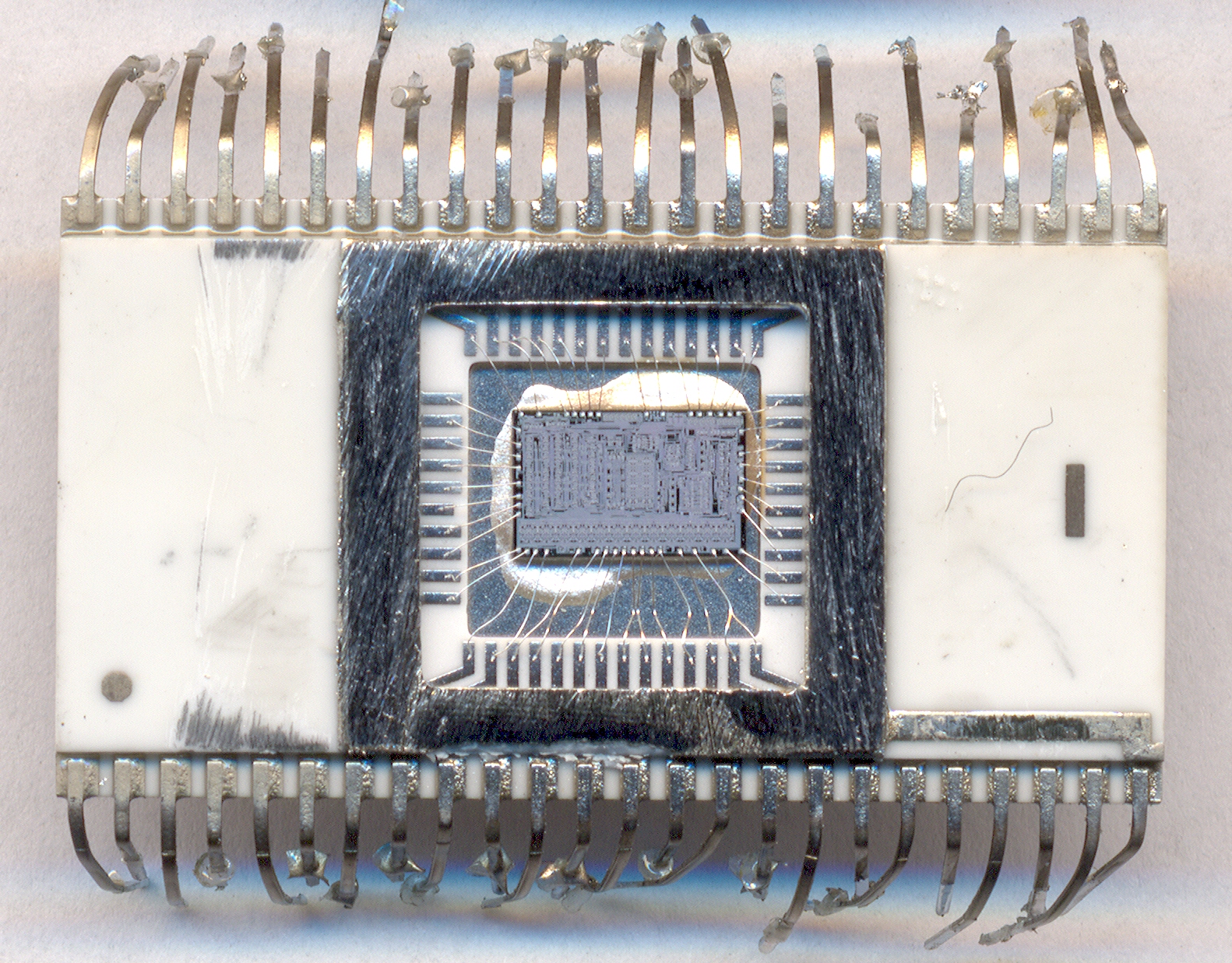

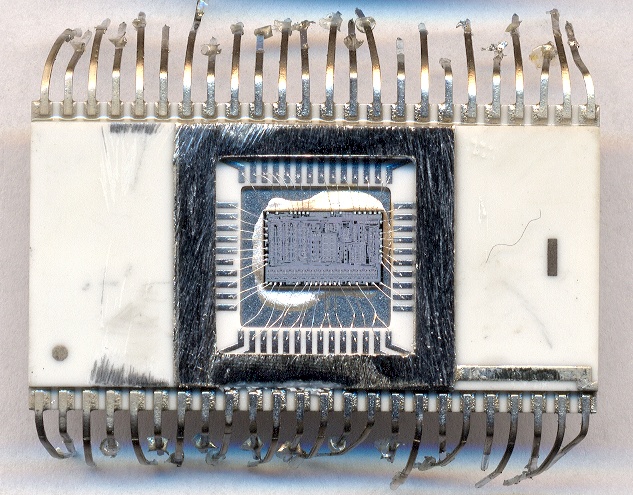

микросхема КМ1008ВЖ3
(фото с форума "Портативное ретрорадио")

КР1008ВЖ8

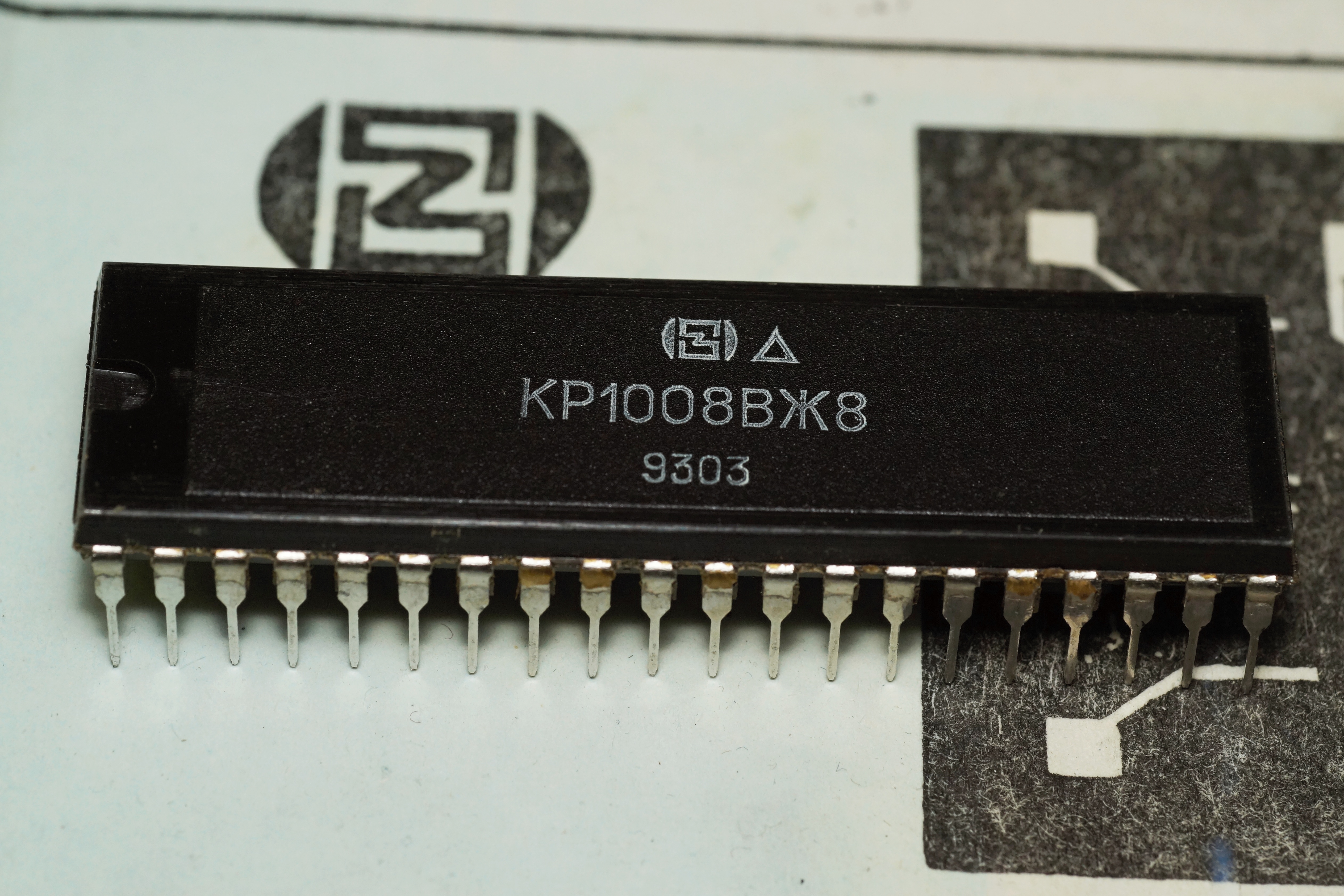

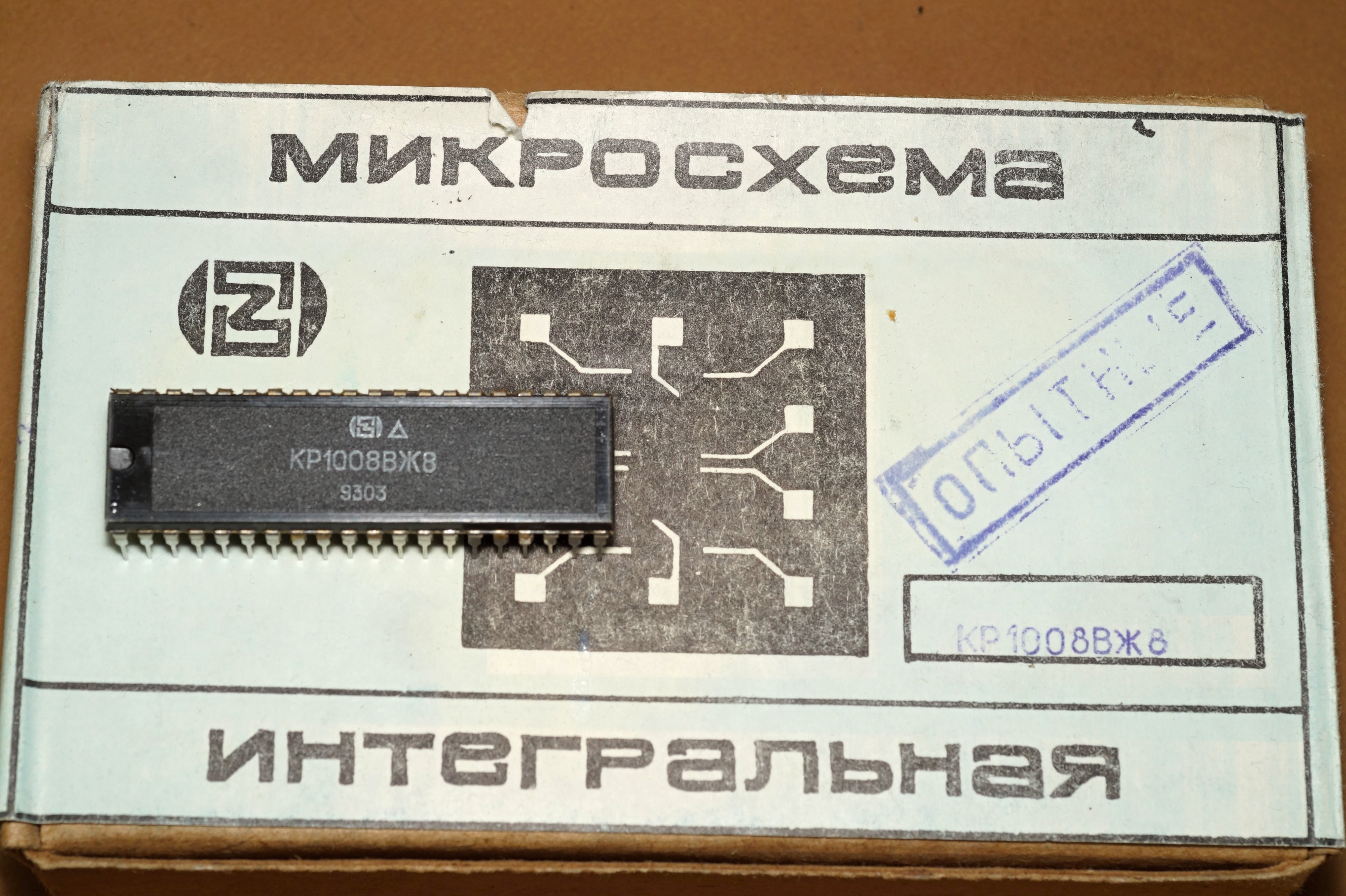

микросхема КР1008ВЖ8

Не совсем обычная микросхема для телефонии. Необычность её не в схемотехнике, а в том, что она практически неизвестна. Описание её есть, похоже, лишь в одном справочнике 1994 года, который у меня отсутствует. Так что придётся ограничиться лишь кратким описанием - это контроллер ЖКИ телефонного аппарата, с разрядностью не более 7, количество управляемых сегментов одного разряда не более 9. Мультиплексность сигналов управления 3:1. Микросхема обеспечивает прием двоичного кода и преобразование его в сигнал управления сегментами, независимое формирование сигналов "гашение", "мигание" и "засветка" по каждому разряду ЖКИ.

Производитель - завод "Родон" (Ивано-Франковск, Украина).

Мои образцы микросхем - из опытных партий. Возможно, выпуск так и остался ограниченным.

микросхема КР1008ВЖ8

КР1008ВИ1

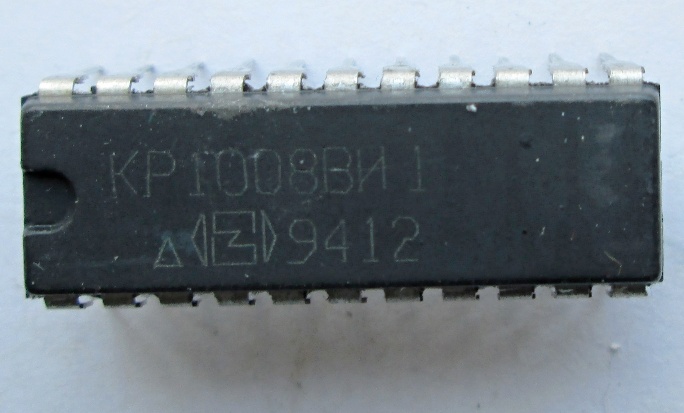

микросхема КР1008ВИ1
(фото с форума "Портативное ретрорадио")

Схема вызывного устройства для телефона, на 16 мелодий

Производитель - завод "Родон", г.Ивано-Франковск.

Источники:

1. Каталог интегральных микросхем. Дополнение №2 к базовому Каталогу ИС. Центральное конструкторское бюро. 1986.
2. АИПС "Меркурий". Каталог интегральных микросхем. Часть 2. Приборы производственно-технического назначения и народного потребления. - ЦКБ "Дейтон", редакция 1990г.
3. Микросхемы интегральные серии КА1001...КР1100.- СПб.: Издательство РНИИ "Электронстандарт", 1992.
4. Микросхемы для телефонии и средств связи. Справочник. - М.: Издательский дом "Додэка-XXI", 2001.
5. Нефедов А.В. Интегральные микросхемы и их зарубежные аналоги: Справочник. Т. 7. - М.: ИП РадиоСофт, 2003.
6. Кизлюк А.И. Справочник по устройству и ремонту телефонных аппаратов зарубежного и отечественного производства. Четвёртое издание. - М.: АНТЕЛКОМ, 2003.
7. ЦКБ "Дейтон". 40 лет - Москва, Зеленоград, 2008.
