101ая серия

Состоит из одной микросхемы - 101КТ1.

   Первая зеленоградская интегральная микросхема. Предсерийные образцы появились в 1965 году, производство начато в 1966 году. Выпускается и по сей день!

   Разработчик - зеленоградский НИИМЭ ("Микрон"), тема "Иртыш", разработка велась под руководством А. П. Голубева. Ранние выпуски назывались ИП1А...ИП1В.

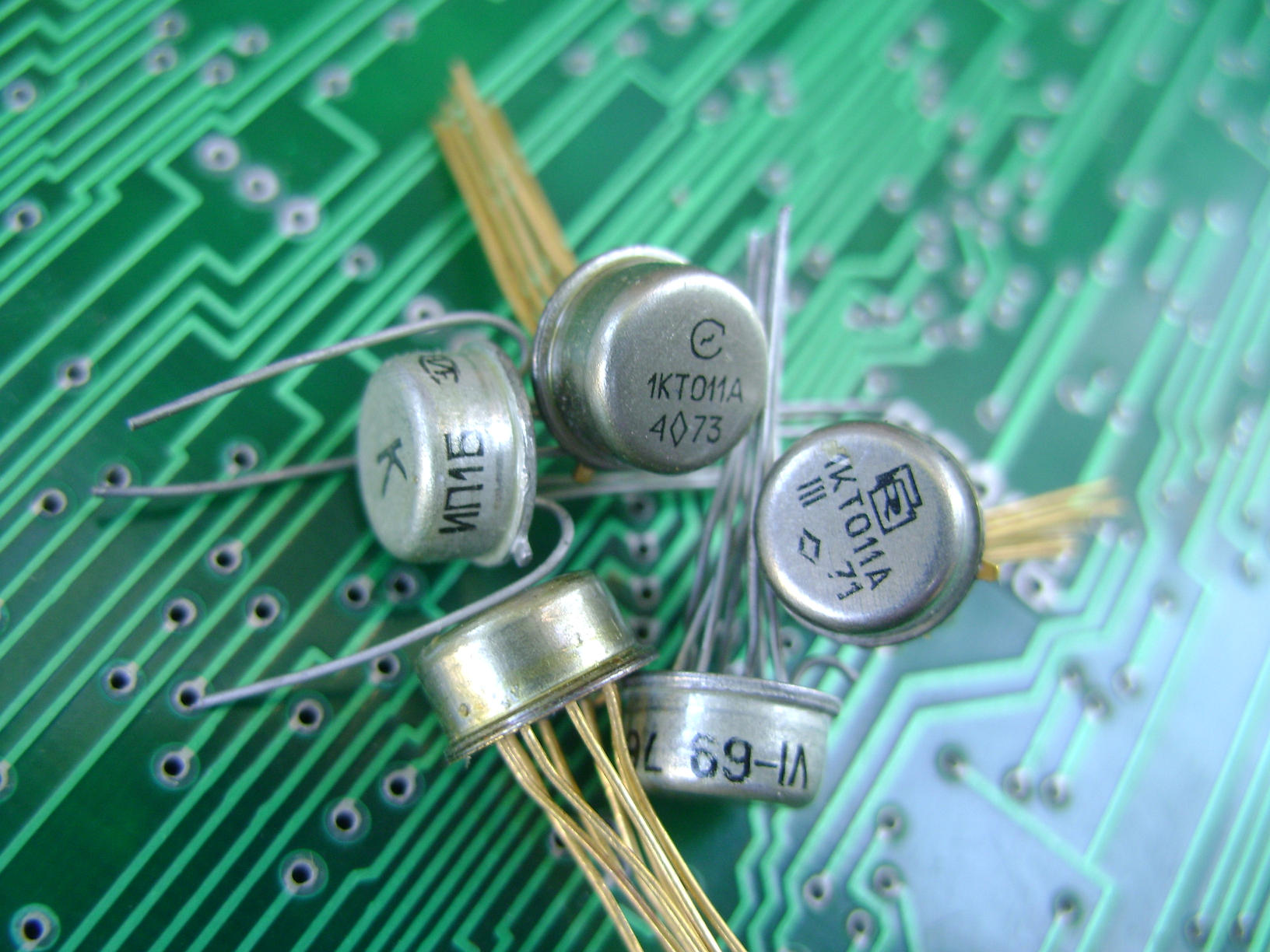

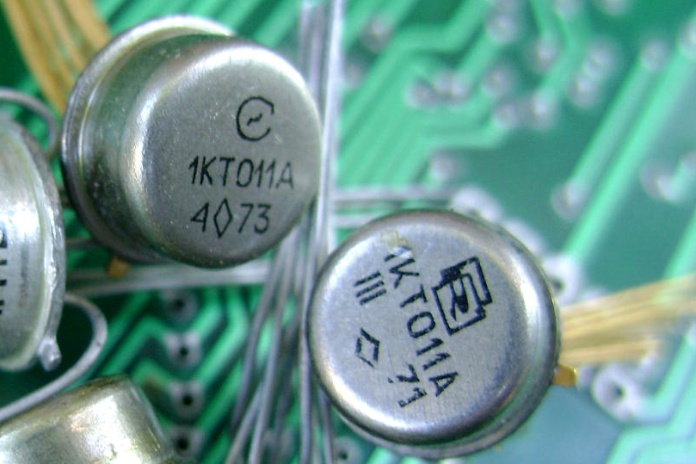

   Производство 1КТ011 первоначально велось на мощностях Рижского НИИ Микроприборов, но в начале 70-х оно было передано саранской ОАО "Орбите".

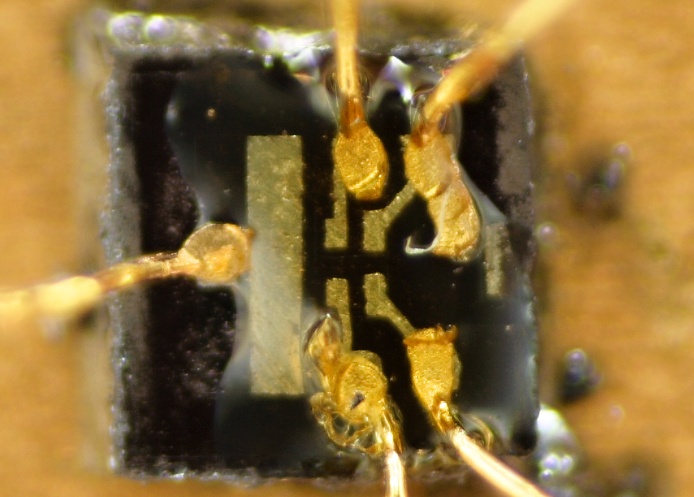

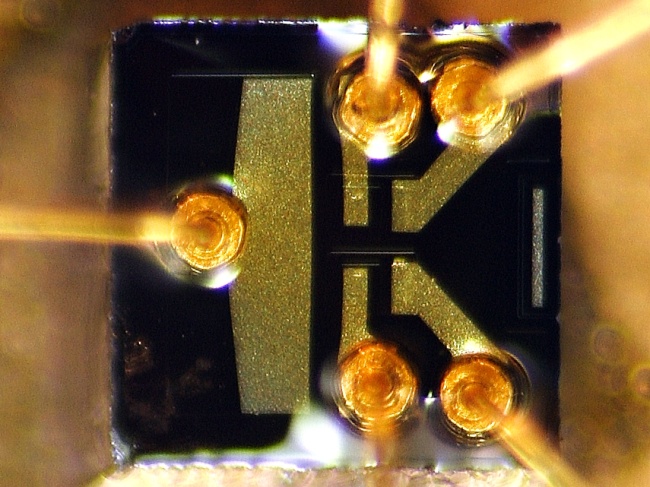

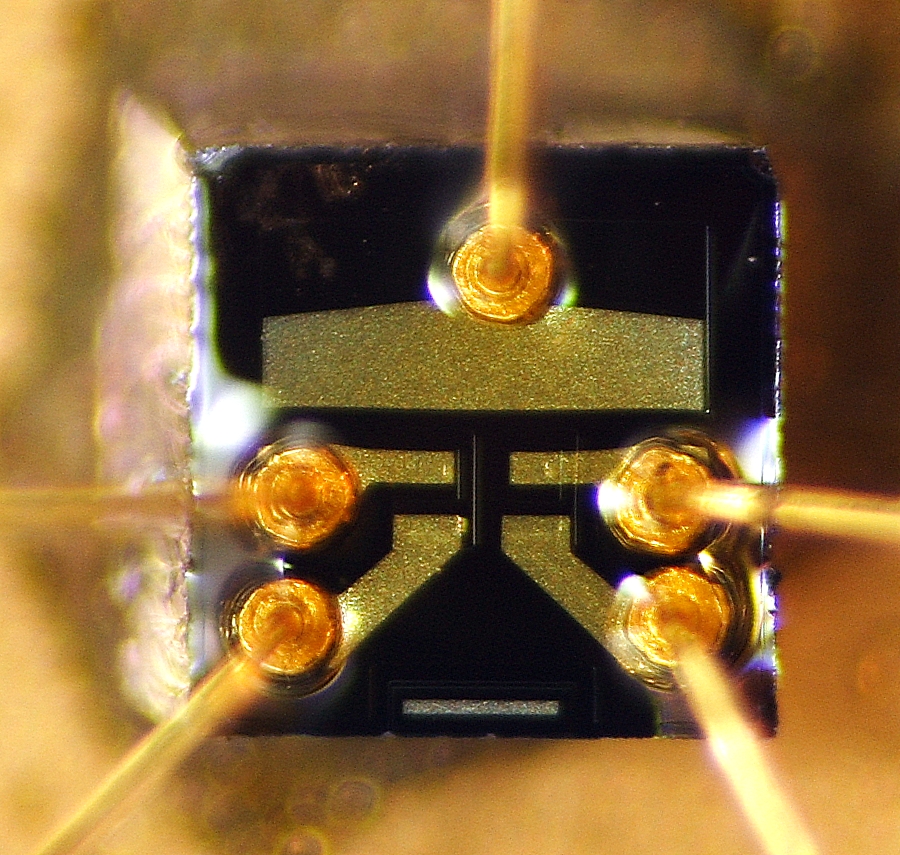

   Назначение - прерыватель (токовый ключ) для коммутации слабых электрических сигналов постоянного и переменного тока; содержит два транзистора на одном кристалле с объединенными коллекторами и одинаковыми характеристиками. Схема выполняла функцию механического реле с быстродействием большим, чем у механического аналога.

   Справочный лист и заводские паспорта на 1КТ011 и 101КТ1.

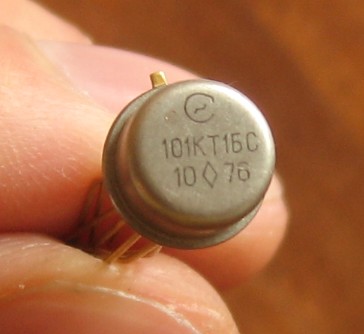

вот странный экземпляр микросхемы, с буквой "С" в конце обозначения... Сборка? Спецвыпуск?


(фото с форума Радиокартинки)

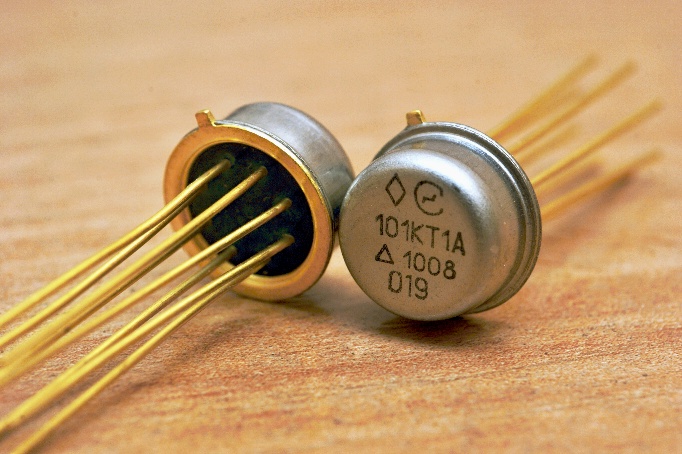

Микросхемы свежего выпуска:

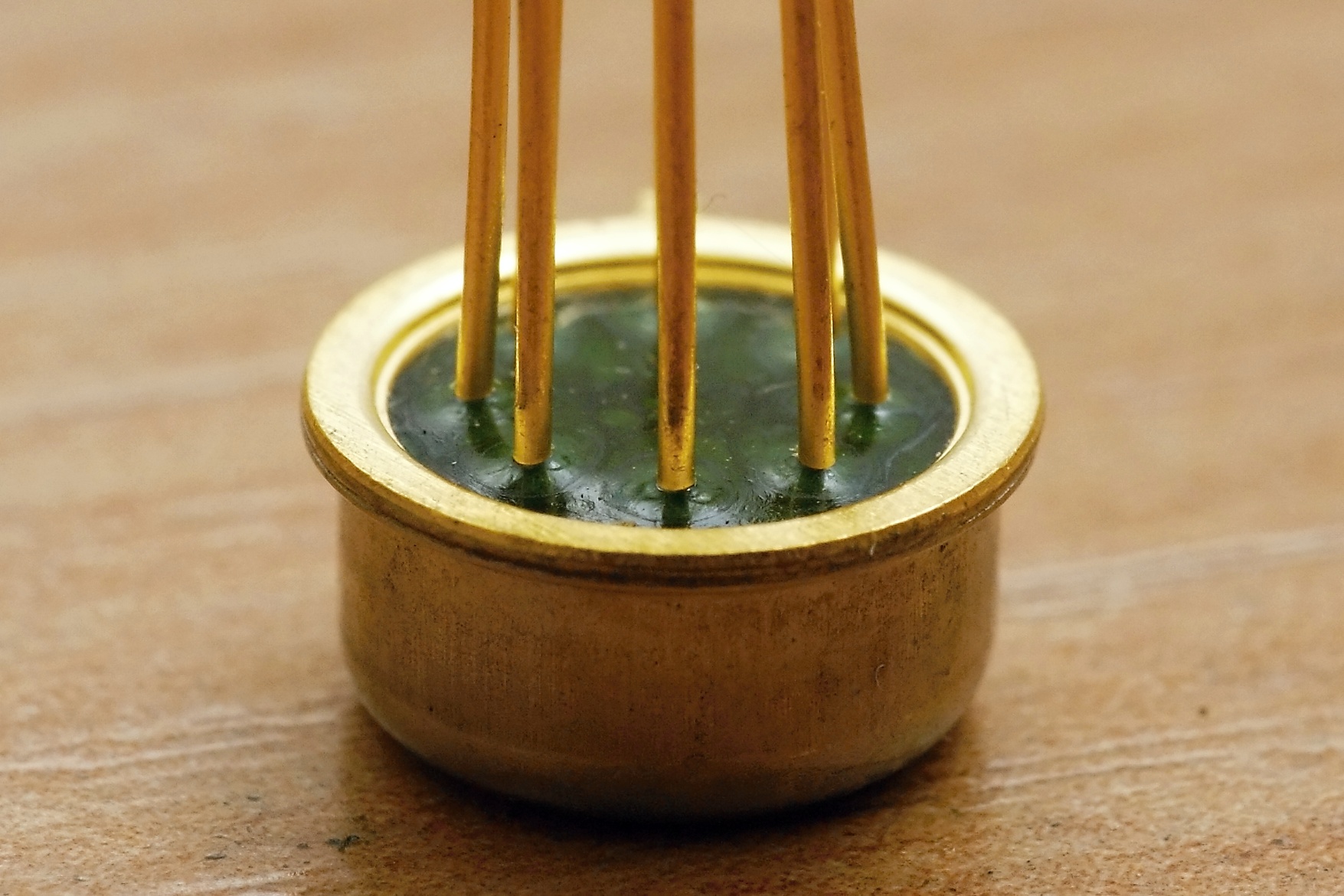

Видно, что сейчас у нас стали применять какой-то новый материал для заливки, непривычного зеленого цвета:


(фото с форума "Портативного ретрорадио")

Источники:

1. Catalog digital and analog integrated circuits. - VO Mashpriborintorg, SSSR, Moskva.
2. Каталог интегральных микросхем (дополнение).- Центральное бюро применения. 1971-1972.
3. Справочник по полупроводниковым диодам, транзисторам и интегральным схемам. Под общ. ред. Н. Н. Горюнова. Изд. 3-е, переработ. и доп. М., "Энергия", 1972.
4. Analog integrated circuits. Catalog. Volume II. - V/O "Mashpriborintorg", USSR, Moscow.
5. Каталог интегральных микросхем. Часть II (аналоговые).- Центральное бюро применения. 1975.
6. Пляц О.М. Справочник по электровакуумным, полупроводниковым приборам и интегральным схемам. - Минск: Вышэйшая школа, 1976
7. Справочник по интегральным микросхемам. Под общ. ред. Б.В.Тарабрина. М., "Энергия", 1977.
8. Справочник по полупроводниковым диодам, транзисторам и интегральным схемам. Под общ. ред. Н. Н. Горюнова. Изд. 4-е, перераб. и доп. М., "Энергия", 1977.
9. Перечень развиваемых серий ИС. Редакция 1978 г.
10. Лавриненко В.Ю. Справочник по полупроводниковым приборам. 9-е изд., перераб. К.: Технiка, 1980.
11. Справочник по интегральным микросхемам/ Б.В. Тарабрин, С.В. Якубовский, Н.А. Барканов и др.; Под ред. Б.В. Тарабрина. - 2-е изд., перераб. и доп. - М.: Энергия, 1981.
12. Микросхемы и их применение: Справ. пособие/В. А. Батушев, В. Н. Вениаминов, В. Г. Ковалев, О. Н. Лебедев, А. И. Мирошниченко. - 2-е изд., перераб. и доп. - М.: Радио и связь, 1983 (Массовая радиобиблиотека: Вып. 1070).
13. Лавриненко В.Ю. Справочник по полупроводниковым приборам. 10-е изд., перераб. и доп. - К.: Технiка, 1984.
14. Нефедов А.В. Интегральные микросхемы и их зарубежные аналоги: Справочник. Т. 1. - М.: ИП РадиоСофт, 2001.
15. "О письме Е. Горнева" - "Электроника НТБ", №4, 2007г.
16. Динамика радиоэлектроники/ Под общ. ред. Ю.И. Борисова - М.: Техносфера, 2007.
