1025ая серия

В серии всего две микросхемы, выполненные по биполярной технологии. Обе представляют собой емкостные реле.

Разработчик и производитель - вильнюсское НПО "Вента" (ныне Vilniaus Ventos Pusladininkiai, Литва).

КС1025КП1 + КМ1025КП1

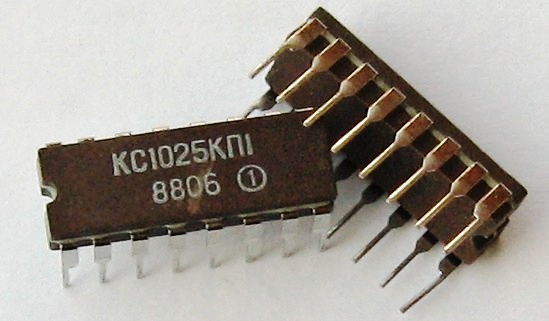

микросхема КС1025КП1

Как уже упоминалось выше, это схема емкостного реле, для управления тиристором или симистором в схеме электросушителя. Содержит 120 интегральных элементов. Микросхема выпускалась недолго (1985-1988гг.) и была заменена на КМ1025КП2.

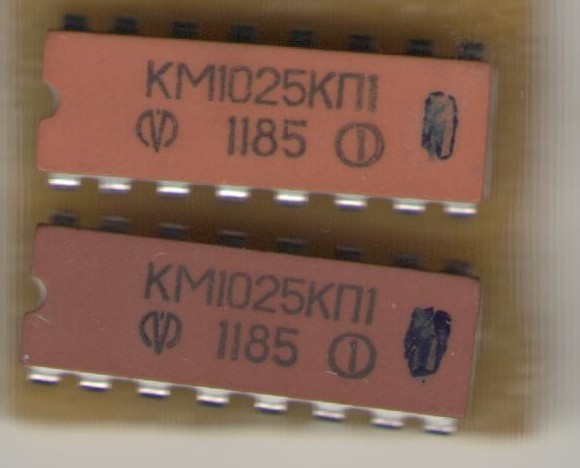

микросхема КМ1025КП1

микросхема КМ1025КП1

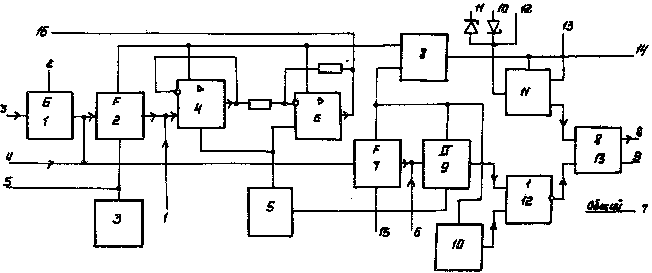

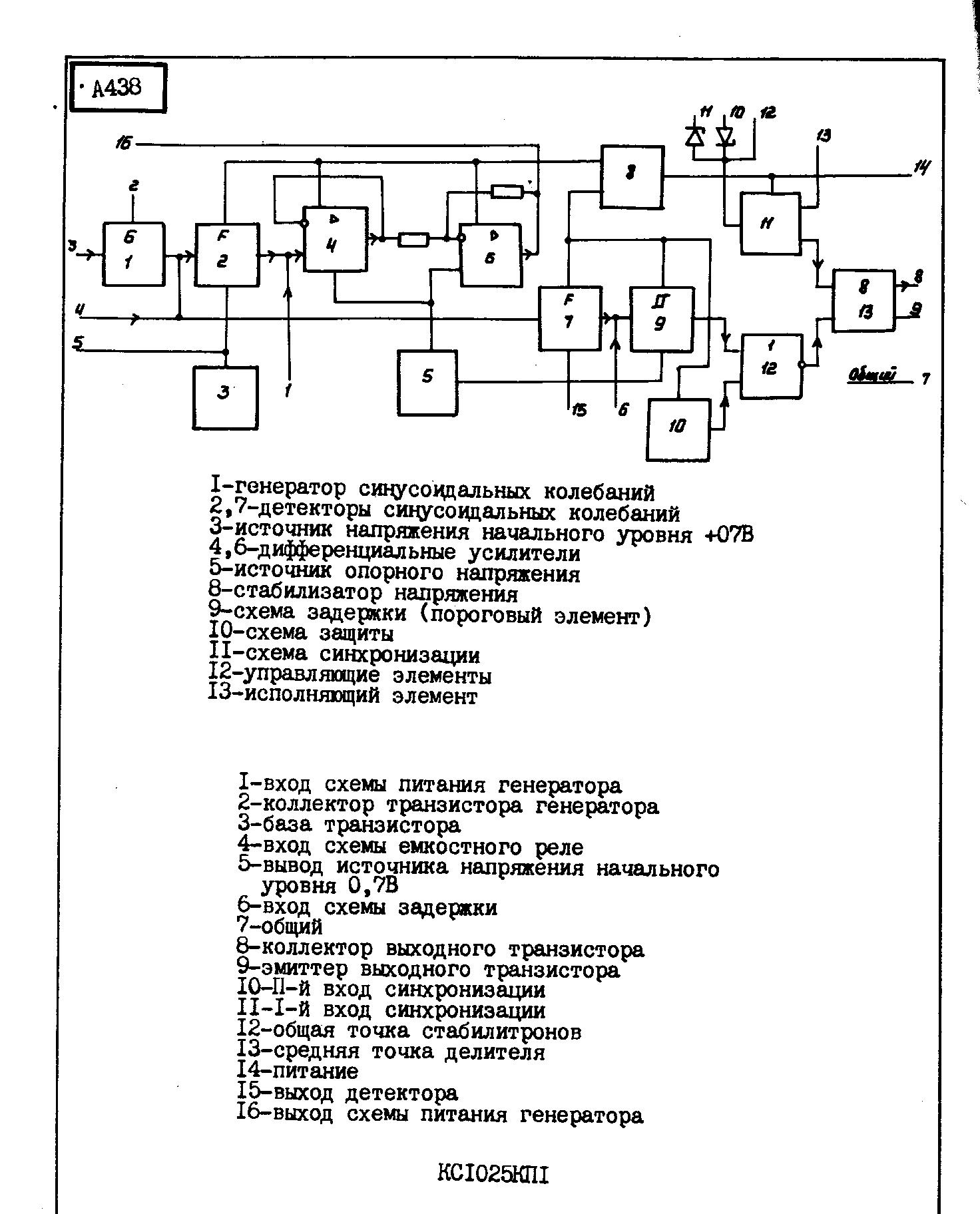

1 - генератор синусоидальных колебаний; 2, 7 - детекторы синусоидальных колебаний; 3 - источник напряжения начального уровня +0,7В; 4, 6 - дифференциальные усилители; 5 - источник опорного напряжения; 8 - стабилизатор напряжения; 9 - схема задержки (пороговый элемент); 10 - схема защиты; 11 - схема синхронизации; 12 - управляющие элементы; 13 - исполняющий элемент

Электрические параметры

напряжение питания +15В +20%
напряжение питания генератора <5,5В
выходной ток до 200мА
остаточное напряжение не более 2В
ток утечки на выходе <150мкА
ток потребления 20мА
диапазон рабочих температур -10...+70°С
значение статического потенциала <100В
сохраняемость 10 лет
минимальная наработка 50 тыс ч
 Назначение выводов:

1 - вход схемы питания генератора
2 - коллектор транзистора генератора
3 - база транзистора
4 - вход схемы емкостного реле
5 - вывод источника напряжения начального уровня +0,7В
6 - вход схемы задержки
7 - общий
8 - коллектор выходного транзистора
9 - эмиттер выходного транзистора
10 - II-й вход синхронизации
11 - I-й вход синхронизации
12 - общая точка стабилитронов
13 - средняя точка делителя
14 - питание
15 - выход детектора
16 - выход схемы питания генератора

В случае использования микросхемы без задержки выключения выходного транзистора вывод 6 остается свободным.
Если первый вход синхронизации (выв 11) не используется, то его необходимо подключить к общей шине (выв 7). Напряжение синхронизации по входу 1 (выв 11) должно быть меньше 3В.

Источники:

1. АИПС "Меркурий". Каталог интегральных микросхем. Часть 2. Приборы производственно-технического назначения и народного потребления. - ЦКБ "Дейтон", редакция 1990г.
2. Микросхемы интегральные серии КА1001...КР1100.- СПб.: Издательство РНИИ "Электронстандарт", 1992.
3. Нефедов А.В. Интегральные микросхемы и их зарубежные аналоги: Справочник. Т. 7. - М.: КУбК-а, 2001
