Крайне редкая серия от питерской "Светланы". Состоит из нескольких схем цифровых матричных коммутаторов. Но в справочниках описание укладывается в одну фразу, и даже по составу серии наблюдается разнобой.
Полагаю, что микросхемы представляют собой дальнейшее развитие идей, заложенных в К1509КП1.

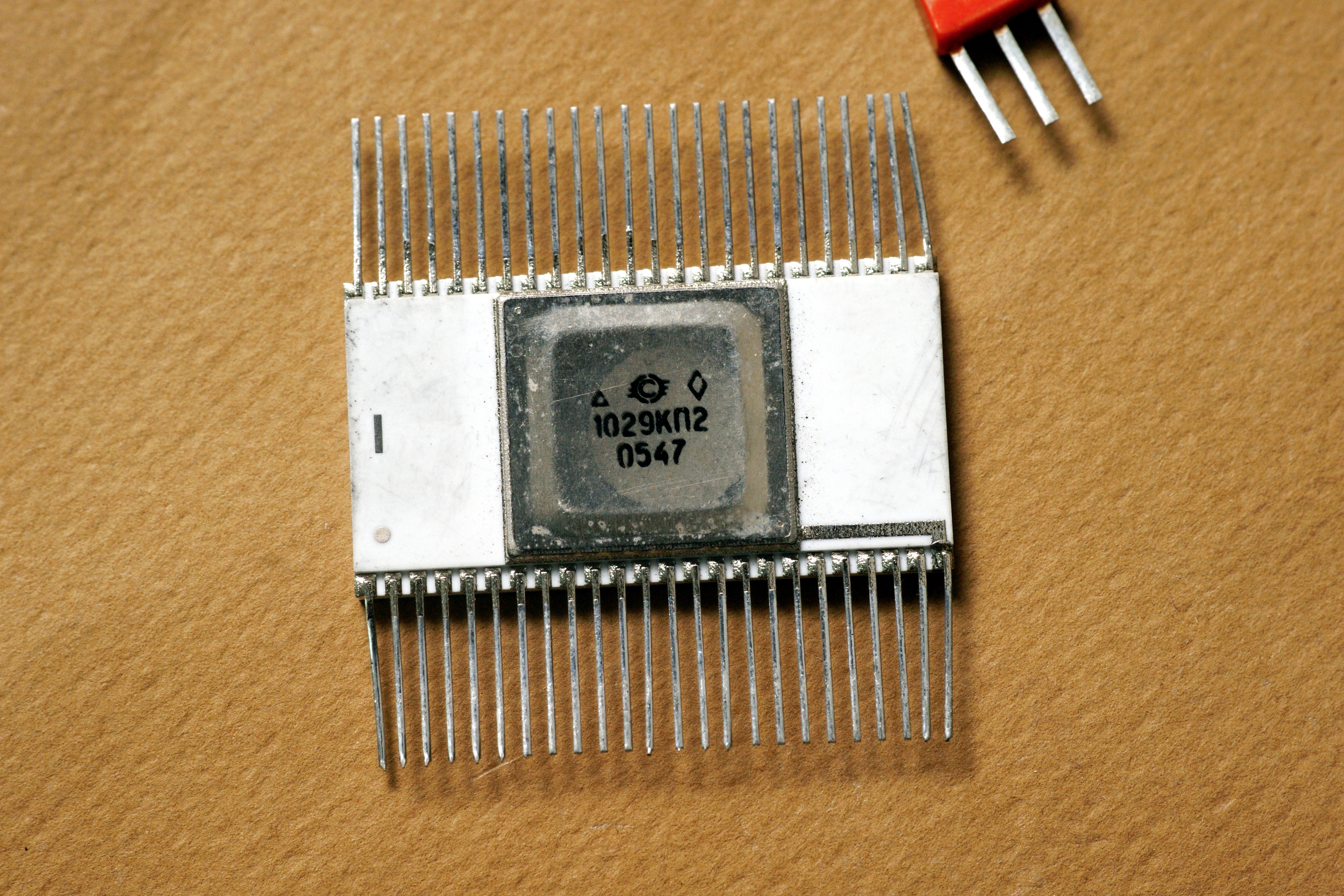

Матричный цифровой коммутатор 16х16, с частотой до 10 МГц. Микросхема выполнена на основе транзисторной логики с непосредственными связями на n-канальных МДП-транзисторах. Питание осуществляется от источника напряжения +5 В. Время настройки одного канала не более 100 нс. Схема коммутирует сигнал со скоростью не менее 20 МБит/c.
Микросхема включает в себя матрицу ячеек памяти с ключами размером 16х16, дешифратор адресов входов Х и Y коммутатора; входные буферы, выходные устройства. Она разработана в конце 1980-х годов по ОКР "Фобос-2"; судя по перечню ОКР "Светланы", всю разработку, от принципиальной схемы до топологии, провёл Цветков А. Топология 1,2 мкм, один слой металлизации, кристалл 3,3х3,3 мм.
Микросхема имеет ещё советское происхождение. Но понадобилась и в XXI веке, производство восстановлено в 2003 году. Кому?
"В 1991 году по заказу НПО "Антей" Минрадиопрома была разработана и изготовлена в двух экземплярах с массовым параллелизмом и программируемой архитектурой проблемно-ориентированный вычислительный комплекс (ПВК-1600) "Модуль-8". ПВК-1600 "Модуль-8" содержит 2048 параллельно работающих микропроцессоров 1815ВФ3 с программируемой структурой, 1486 микрокоммутаторов 1029КП2 ..."
НПО "Антей" ныне называется Концерн ПВО "Алмаз-Антей".

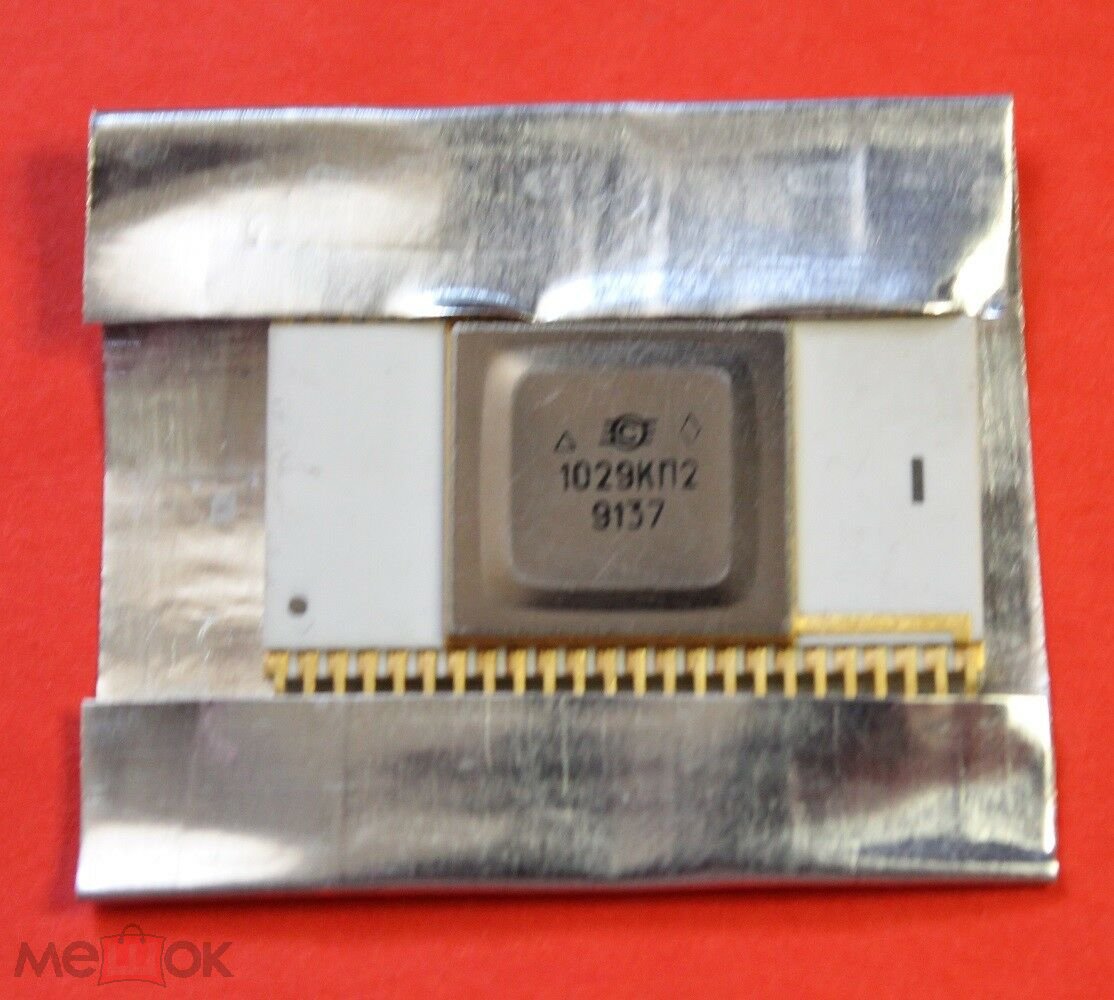

(фото с аукциона Мешок)
Источники:
1. Устройство коммутации - патент РФ № 2010425.
