Первая отечественная серия ДТЛ-логики, выполнена по планарно-эпитаксиальной технологии на основе кремния, с диэлектрической изоляцией элементов (тема "Титан"). Предназначена для вычислительных и цифровых устройств.
Разработчик - Воронежский ЗПП. "В КБ этого завода в 1964 году началась активная работа по созданию ИС. Группа молодых специалистов (Никишин В.И., Толстых Б.Л., Удовик А.П., Петров Л.Н., Булгаков С.С., Завальский Ю.П., Хорошков Ю.И., Черников А.И., Горлов М.И.; многие из них стали потом крупными руководителями в электронной промышленности страны) в короткие сроки разработали образцы полупроводниковых ИС, которые к концу 1966 года были переданы в серийное производство." - [7]
Впрочем, "в 1964 году" следует читать как "в конце 1964 года", когда в ЦКБ при ВЗПП была создана группа перспективной (критической) технологии. История же непосредственно 104ой серии началась несколько позднее, приказом МЭП № 92 от 16 августа 1965 года о проведении НИР "Титан". Тема была выполнена досрочно и сдана Госкомиссии, что зафиксировано приказом МЭП 30 декабря того же 1965 года.
Более подробно про историю разработки этой серии можно прочитать в Уже 50 лет 104 серии.

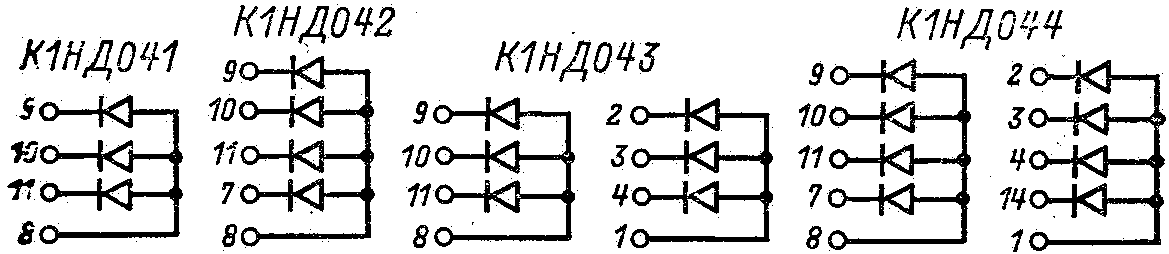

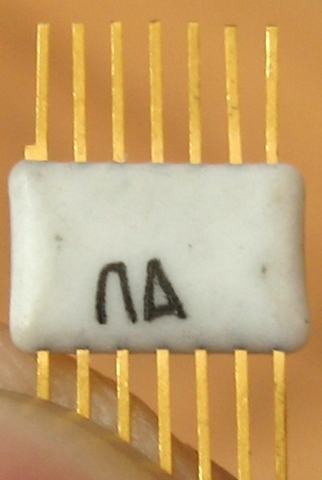

Трех- и четырехвходовые диодные сборки. Максимальное обратное напряжение на диодах - 4,5 В; прямое падение напряжения на диодах - 0,55...0,9 В. Справочные данные на них из отраслевого каталога на них.
Производитель - "Кремний", Брянск.
 |
 |

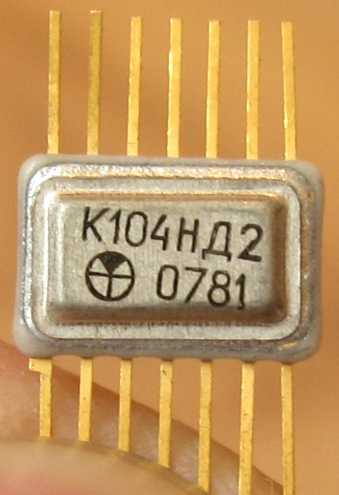

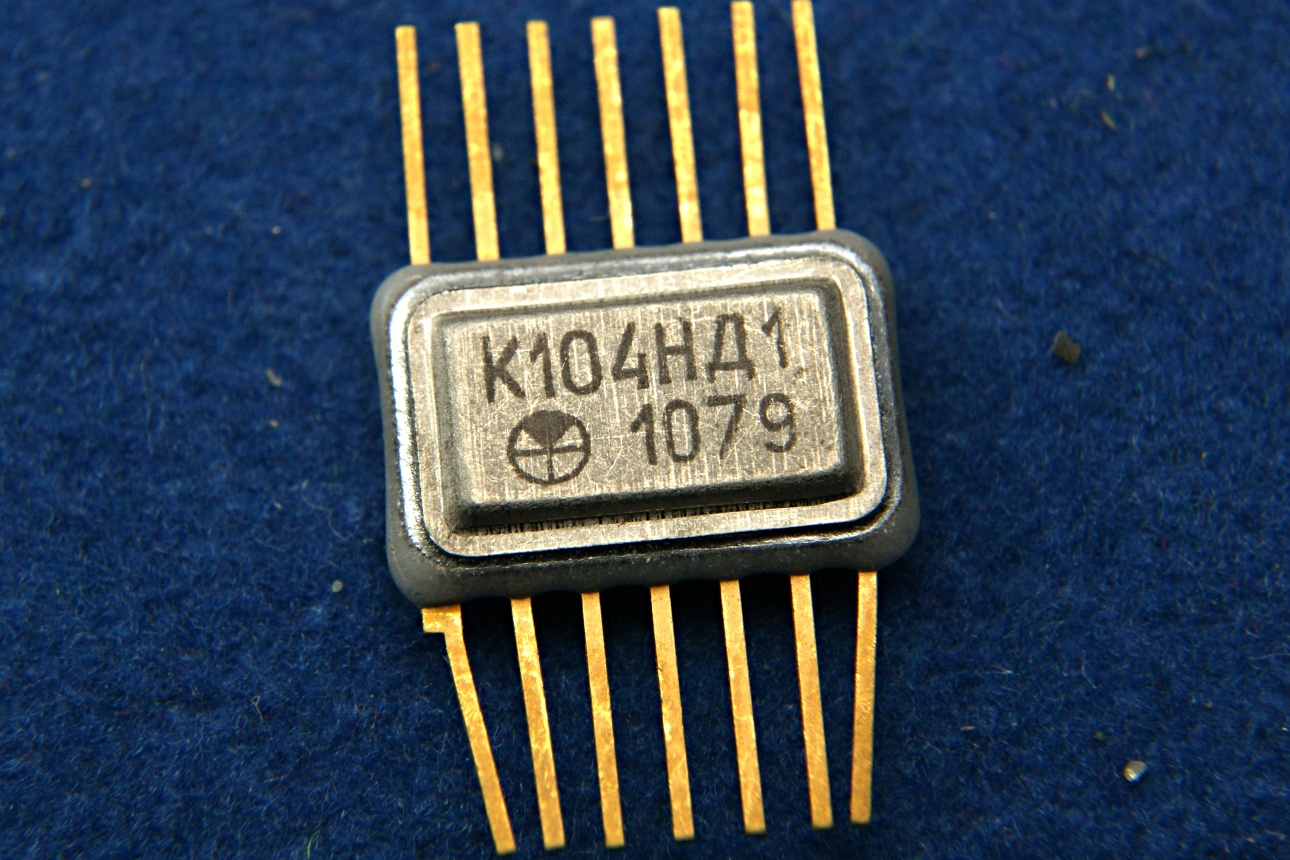

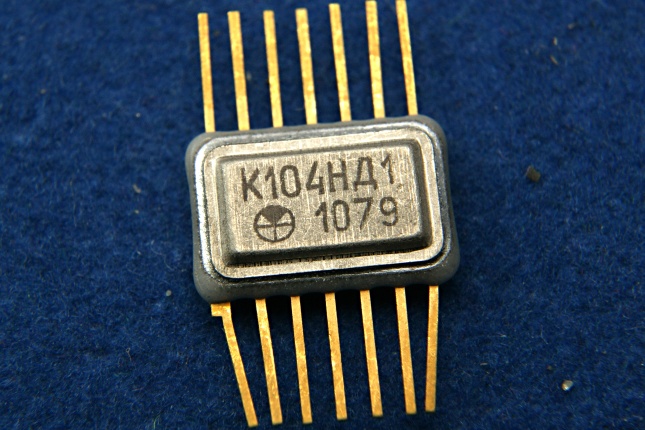

К104НД1 внутри, несмотря на примитивность схемы (всего три диода с общим анодом), у микросхемы задействованы аж двенадцать выводов. Что бы это значило?

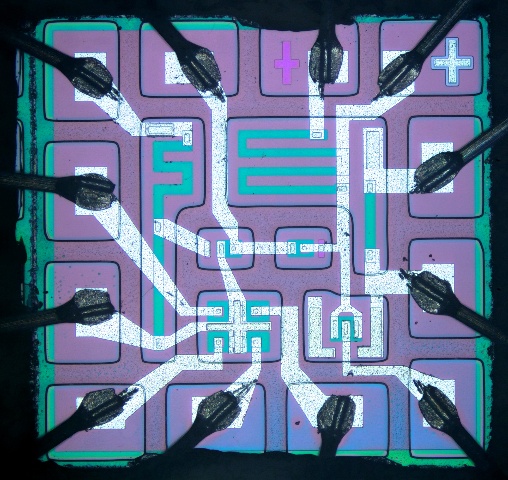

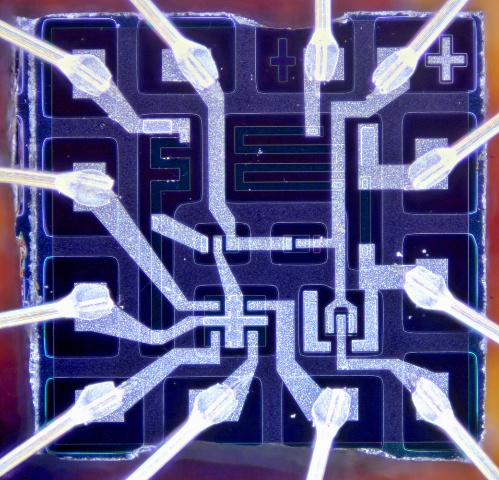

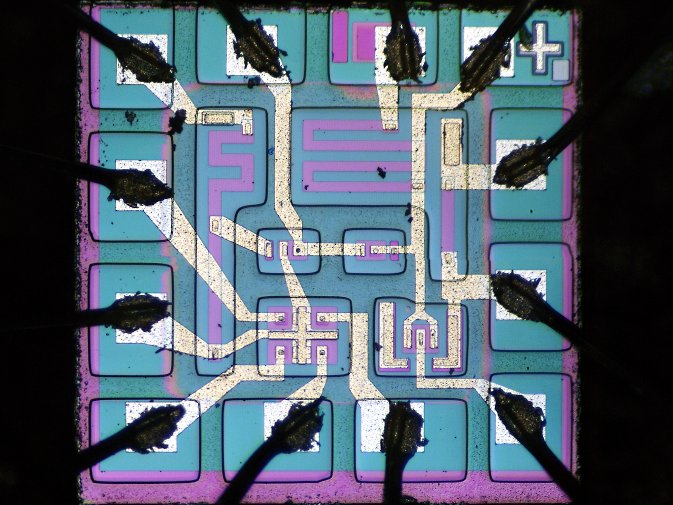

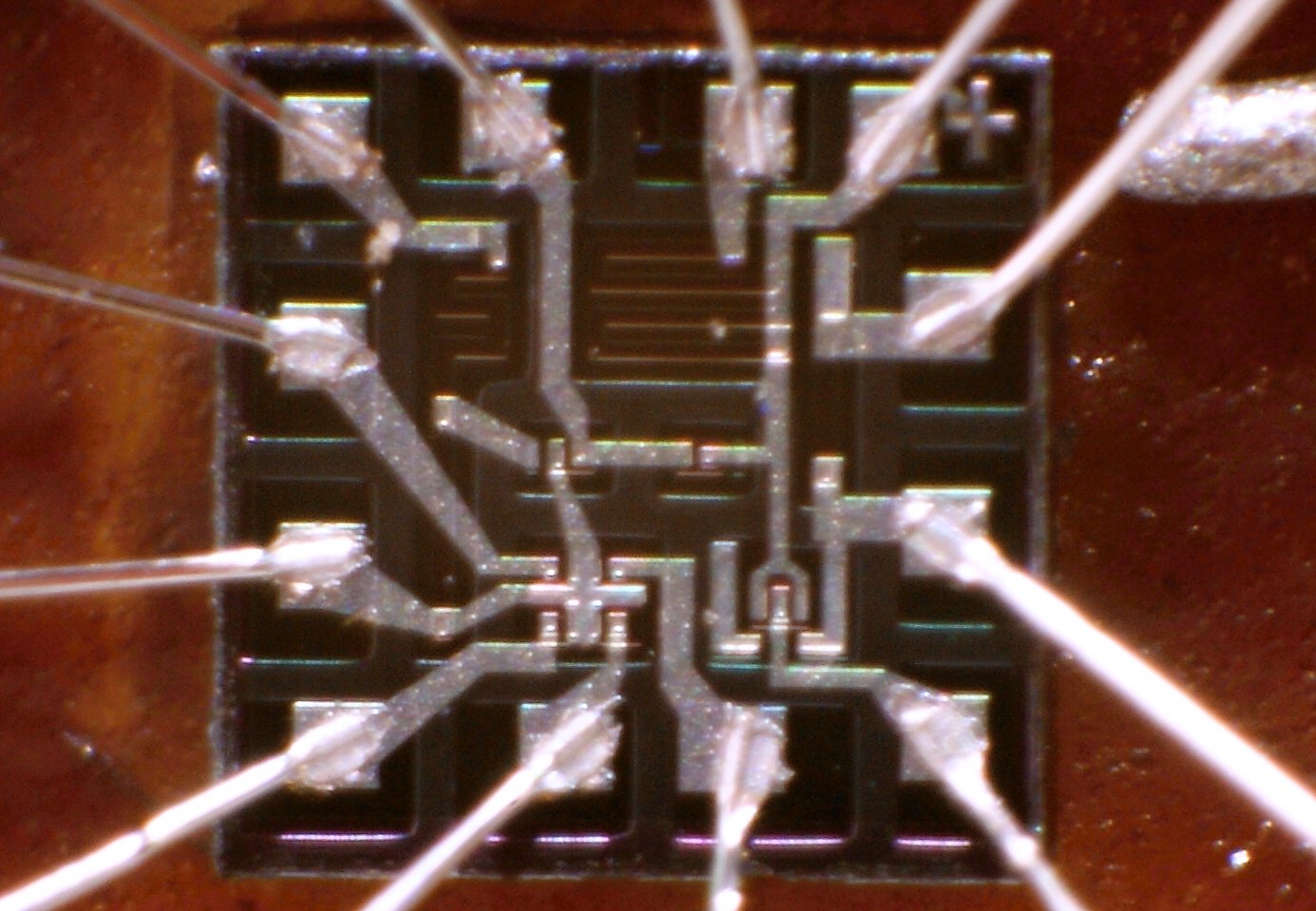

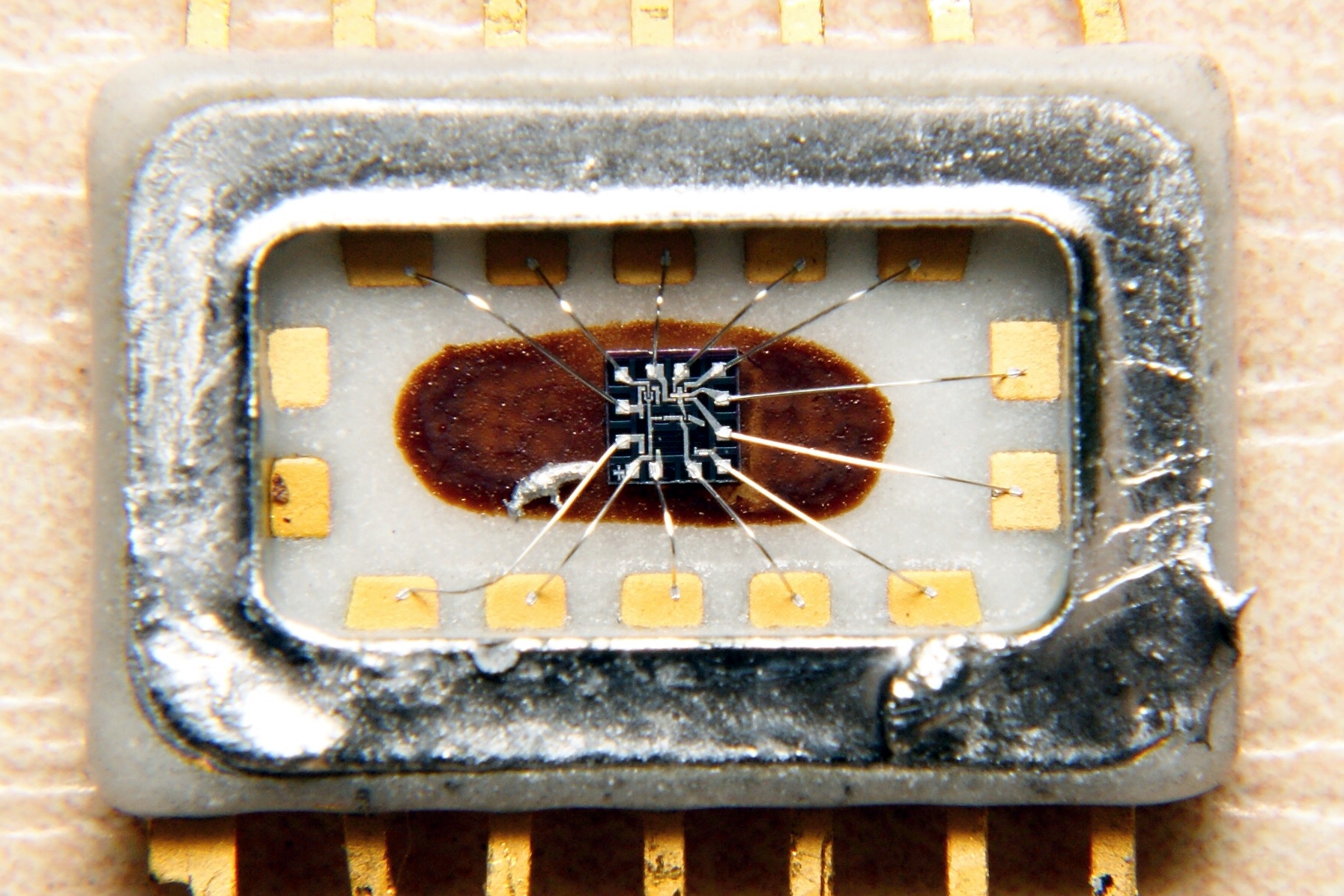

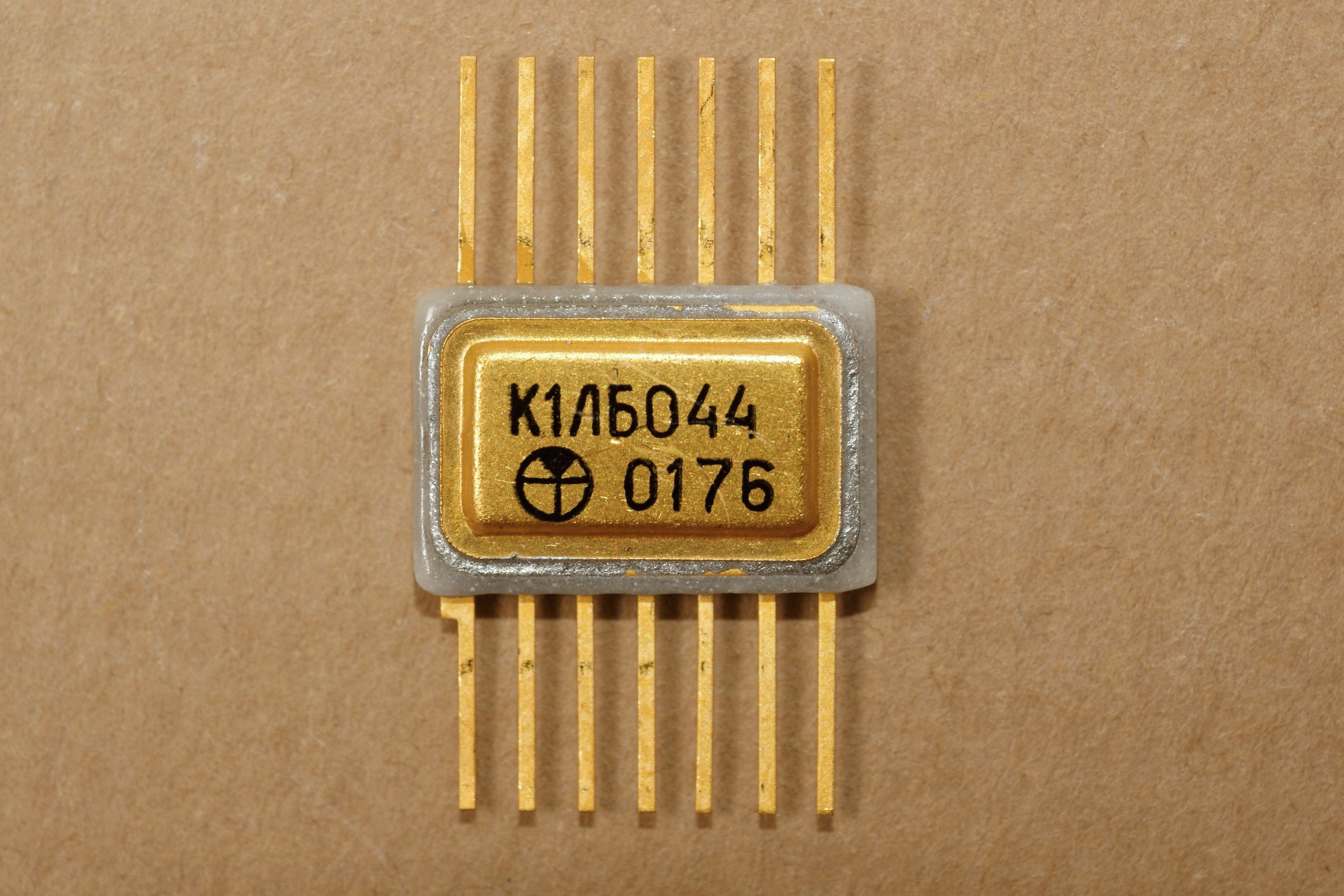

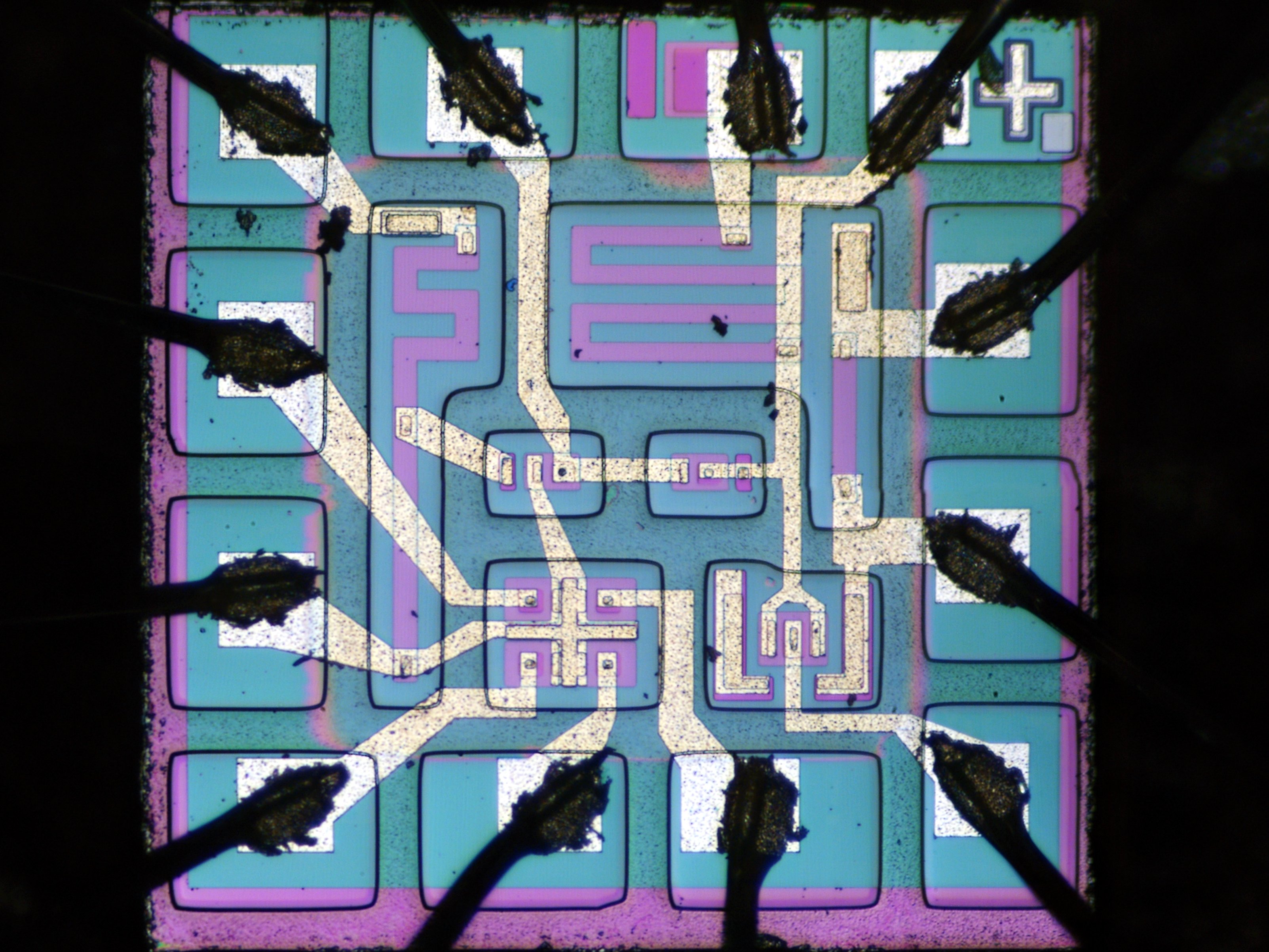

Судя по фотографии кристалла, эти сборки представляют собой отбраковку от К104ЛА4 (или 1ЛБ044, если угодно), где "живой" осталась лишь входная группа диодов в том или ином сочетании. Причем разбраковка производилась уже на этапе проверки готовой продукции; или, по крайней мере, уже после полной разварки кристалла в корпусе. Что добавляет оттенков к рассказам о советских технологиях...

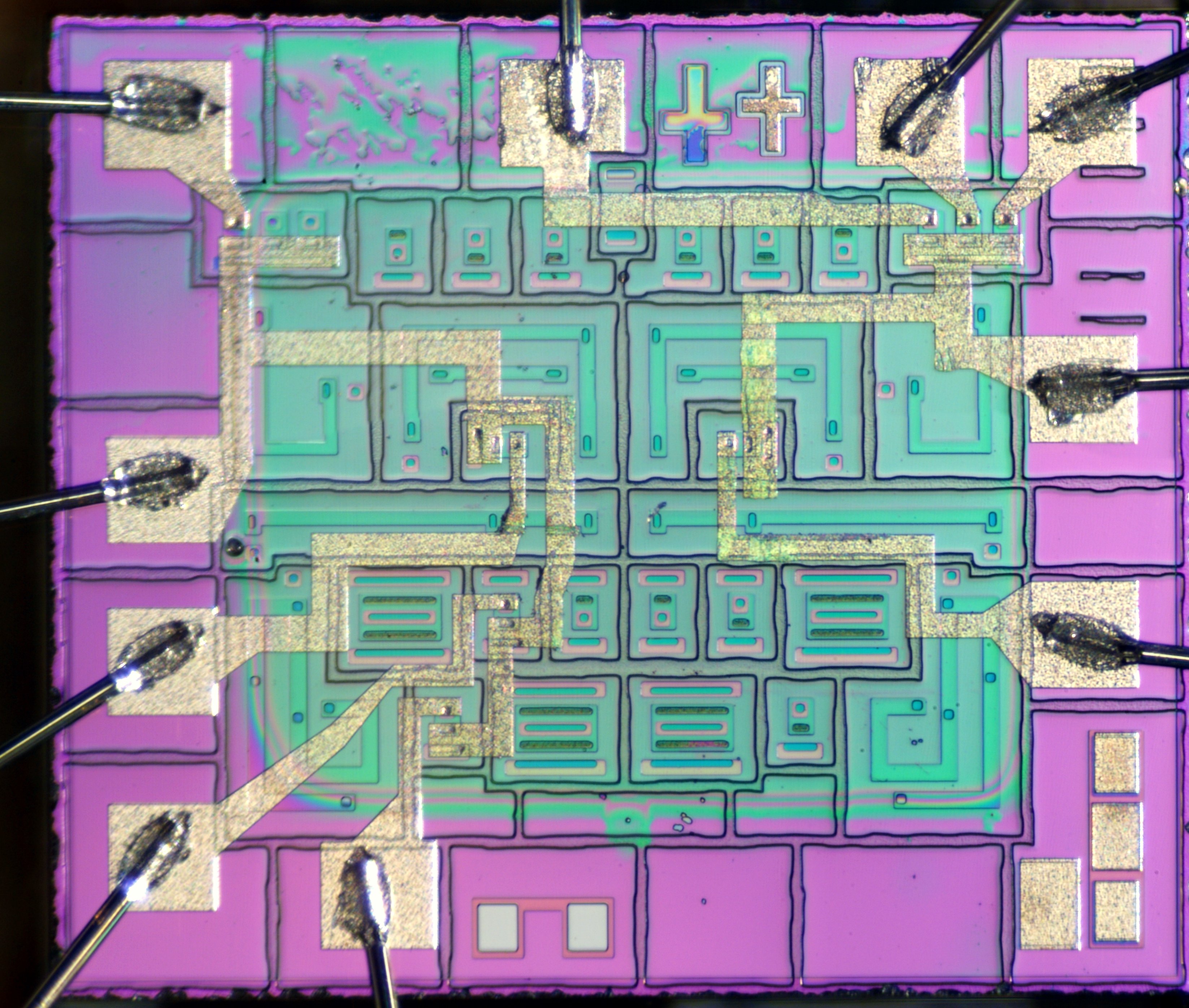

Судя по паспорту на К112НД1-К112НД4, микросхемы К104НД1-К104НД4 в дальнейшем были переименованы в них. Однако, если взглянуть на кристалл 112НД3, который совершенной иной, нежели у 104ой серии, станет понятно, что эти микросхемы являются функциональными аналогами друг друга, а не простым результатом переименования...
| Логические схемы
И-НЕ / 2И-НЕ / 3И-НЕ с расширением по И и ИЛИ.

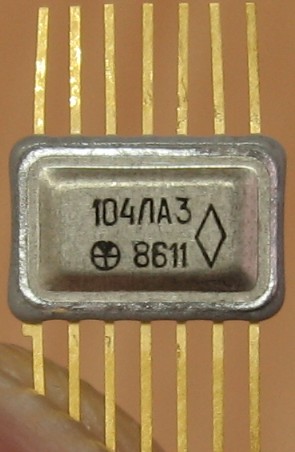

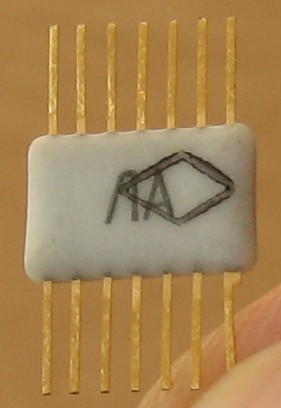

Справочные листы на К104ЛА1-ЛА3 и данные на 1ЛБ041...1ЛБ044 из отраслевых каталогов 1969 и 1976 годов. Производитель - "Кремний", Брянск. |
 |

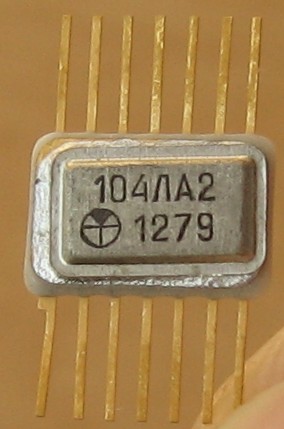

(фото с форума Радиокартинки)
(фото с форума Радиокартинки)
 |
 |

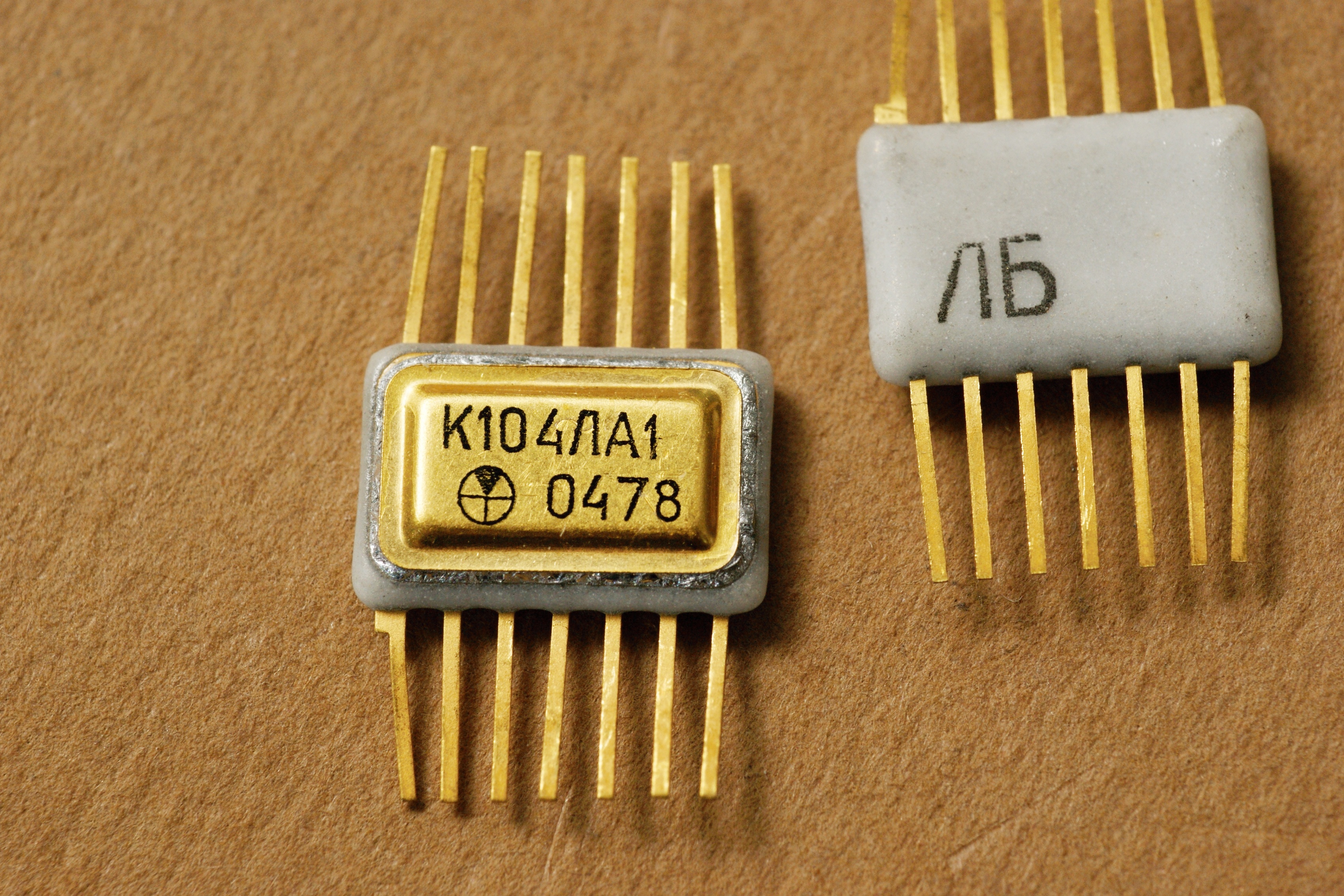

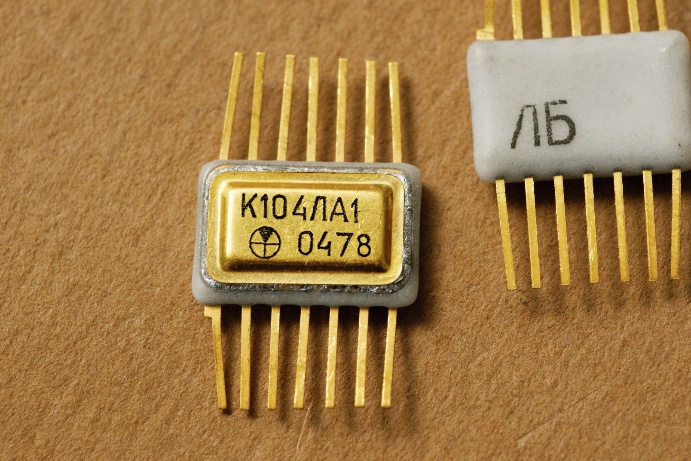

интересная особенность - ромб военной приемки нанесен не на лицевой, а на тыльной стороне.
