1051ая серия

Набор микросхем для бытовой телеаппаратуры, выполненных по биполярной технологии.

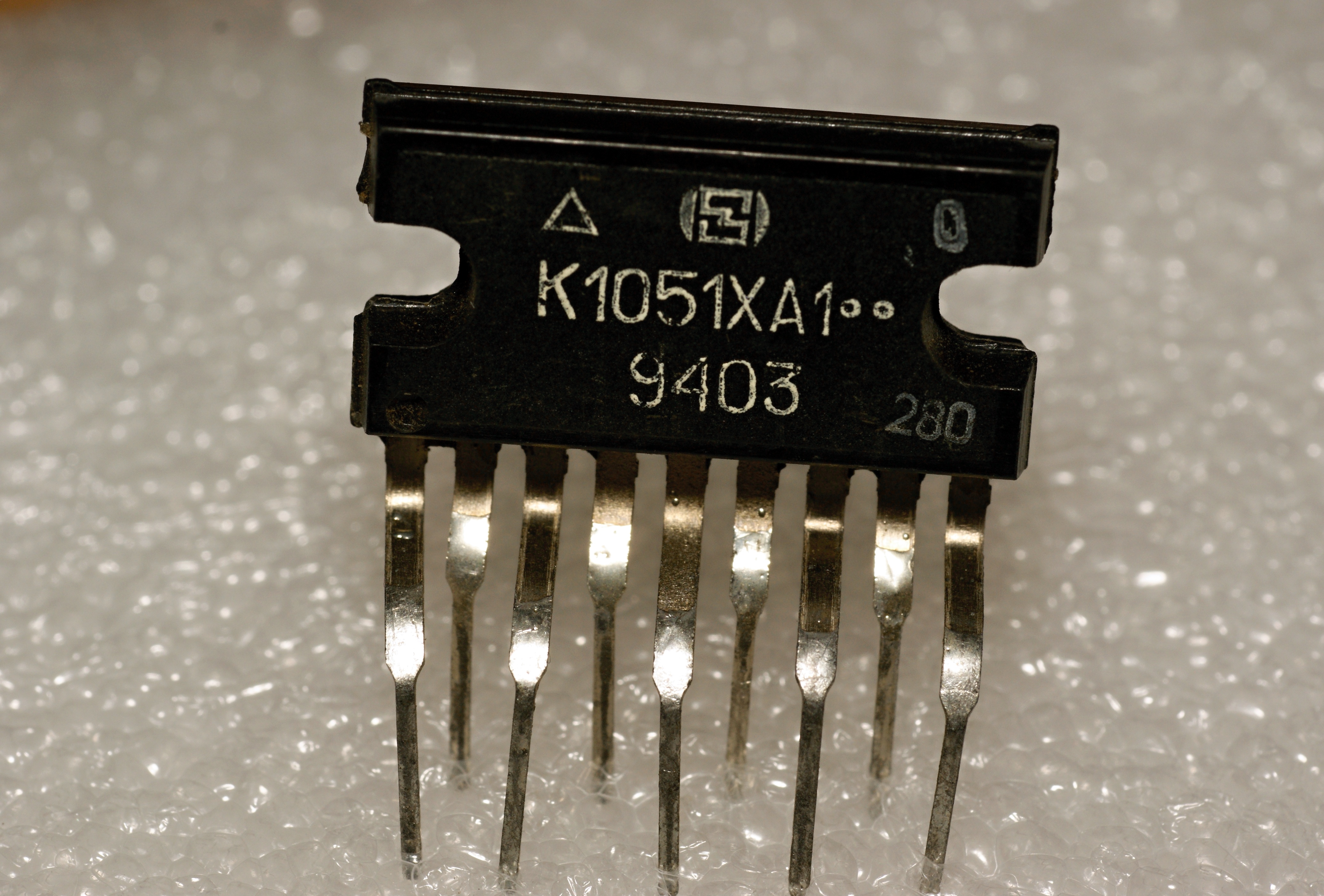

К1051ХА1Б

В общем, чего-то сильно удивительного в этой микросхеме нет. Это модернизированный вариант популярной схемы кадровой развертки К1021ХА5. Но - довольно редка, так как производство её началось уже в период распада Союза.
К тому же корпус (1504.9-1) среди отечественных микросхем встречается нечасто.

Предположительно, она представляет собой копию западной TDA3654Q и разрабатывалась в 1990 году по ОКР "Блик 2".

Справочный лист на неё.

Производитель - завод "Родон", г.Ивано-Франковск.

КР1051ХА7

Микросхема представляет собой представляет собой набор узлов для построения селектора каналов телевизионного тюнера и выполняет функции смесителя метрового диапазона, гетеродина метрового расширенного диапазона с буферным усилителем для вывода сигнала на ЭСЛ-делитель частоты, усилителя сигналов промежуточной частоты от селектора дециметрового диапазона и коммутации диапазонов метрового и дециметрового длин волн.

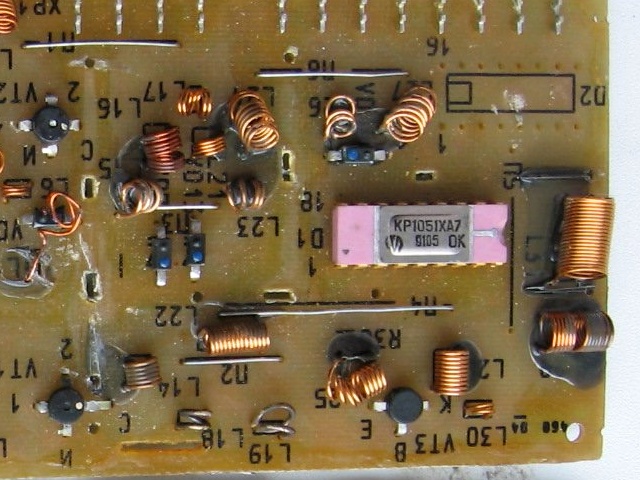

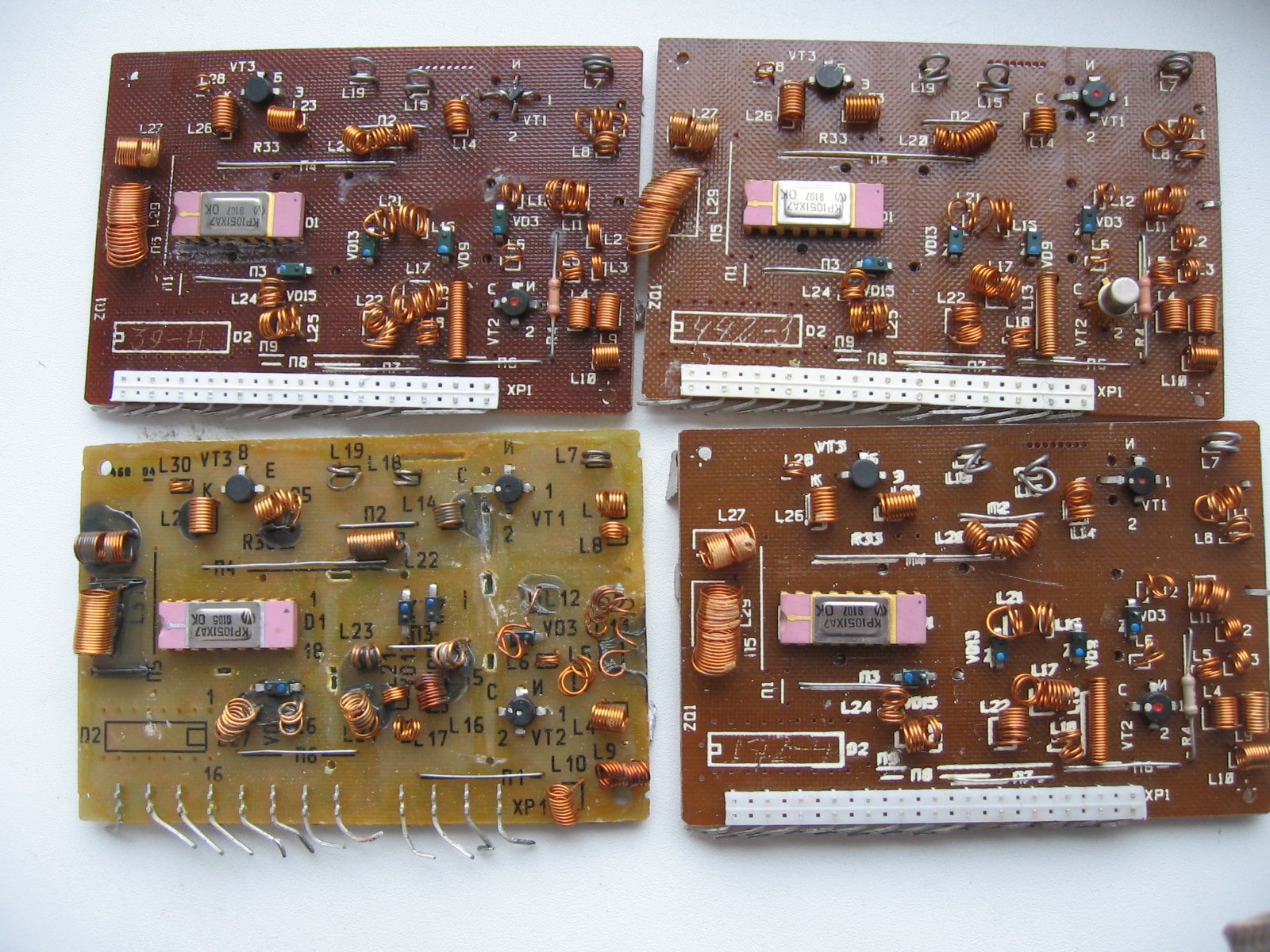

Применялась она в составе селектора СК-В-0010.

В состав ИС входят смеситель и гетеродин метровых волн, предусилитель ПЧ дециметровых волн, буферный выход гетеродина, УПЧ фильтра ПАВ, стабилизатор питания, переключатель режима работы.

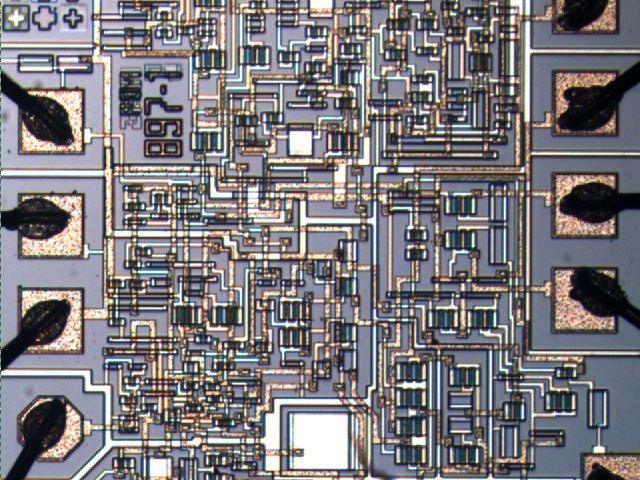

Справочный лист на неё. Содержит 1723 интегральных элемента.

КР1051ХА7 разрабатывалась по ОКР "Панцирь". Производитель - вильнюсское НПО "Вента" (ныне Vilniaus Ventos Pusladininkiai, Литва).

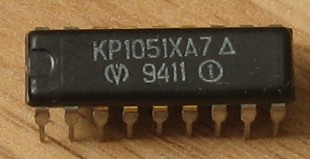

Крайне неожиданным для меня стал её корпус. КР - пластмассовый, по идее. Тем не менее...

Электрические параметры

Номинальное напряжение питания 12 В ±10%

Ток потребления не более 55 мА

Коэффициент шума смесителя (на частоте 225 МГц) 10 дБ


(фото с форума Портативное ретрорадио)


(фото с Форума покупки радиодеталей)

Источники:

1. Перечень новых разработок интегральных микросхем. № 14 - Москва, 1991.
2. Новаченко И.В. и др. Интегральные схемы для бытовой радиоаппаратуры. Дополнение четвертое: Справочник / И.В. Новаченко, В.А. Телец, Ю.А. Краснодубец.- М.: Радио и связь, 1995.
3. Каталог. Цифровые и аналоговые интегральные микросхемы. Часть 2. Условные графические обозначения, назначения выводов и габаритные чертежи корпусов. - ГУП Центральное конструкторское бюро "Дейтон", 1998.
4. Нефедов А.В. Интегральные микросхемы и их зарубежные аналоги: Справочник. Т. 8. - М.: КУбК-а, 2001
