1054ая серия

Серия аналоговых микросхем для бытовых видеомагнитофонов.

КР1054НК2В

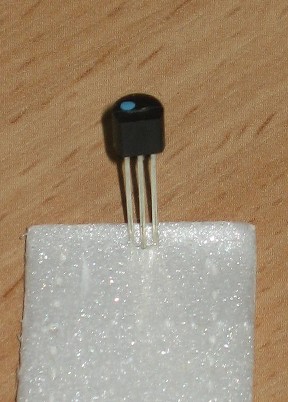

Транзисторно-резисторная схема (высоковольтная цифровая схема на биполярном p-n-p транзисторе).

Производитель - ВЗПП (Воронежский завод полупроводниковых приборов).

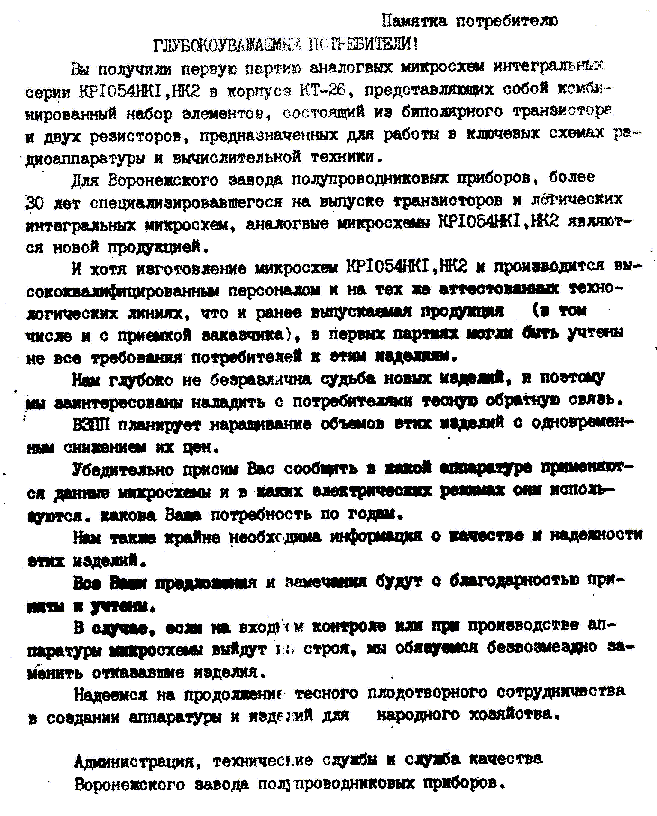

Микросхема эта интересна наличием следующего письма, прилагаемого к ней:

Т.е. эта микросхема - из самых первых выпусков (1992 год)!

КМ1054УН1

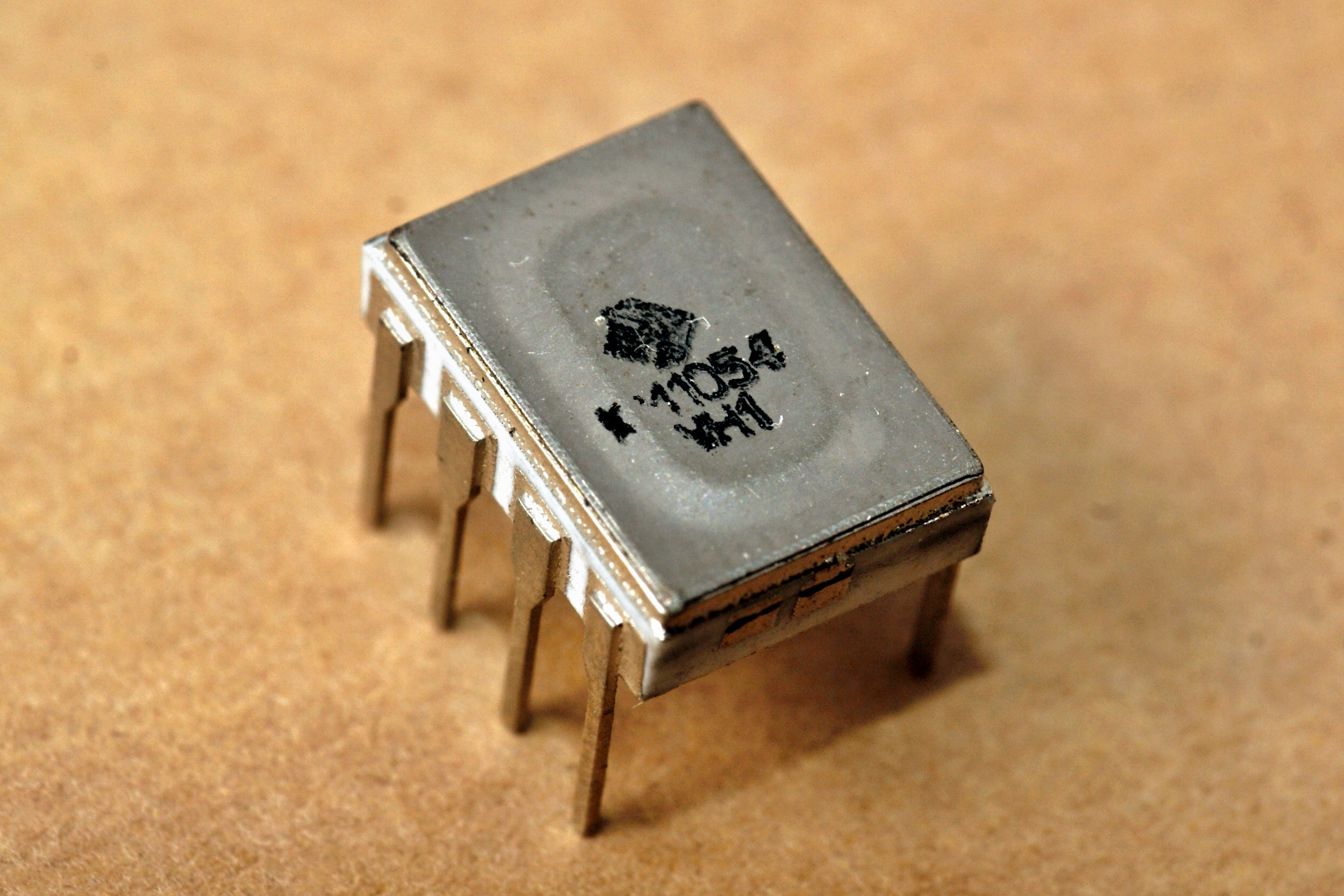

Микросхема 1054УН1 достаточно обычна - это двухканальный маломощный УНЧ с напряжением питания 1,6 ... 6 В и выходной мощностью до 150 мВт. Как можно понять из этого, предназначена она для использования в качестве усилителя для наушников во всякой носимой аппаратуре с батарейным питанием. Вроде бы всё просто.

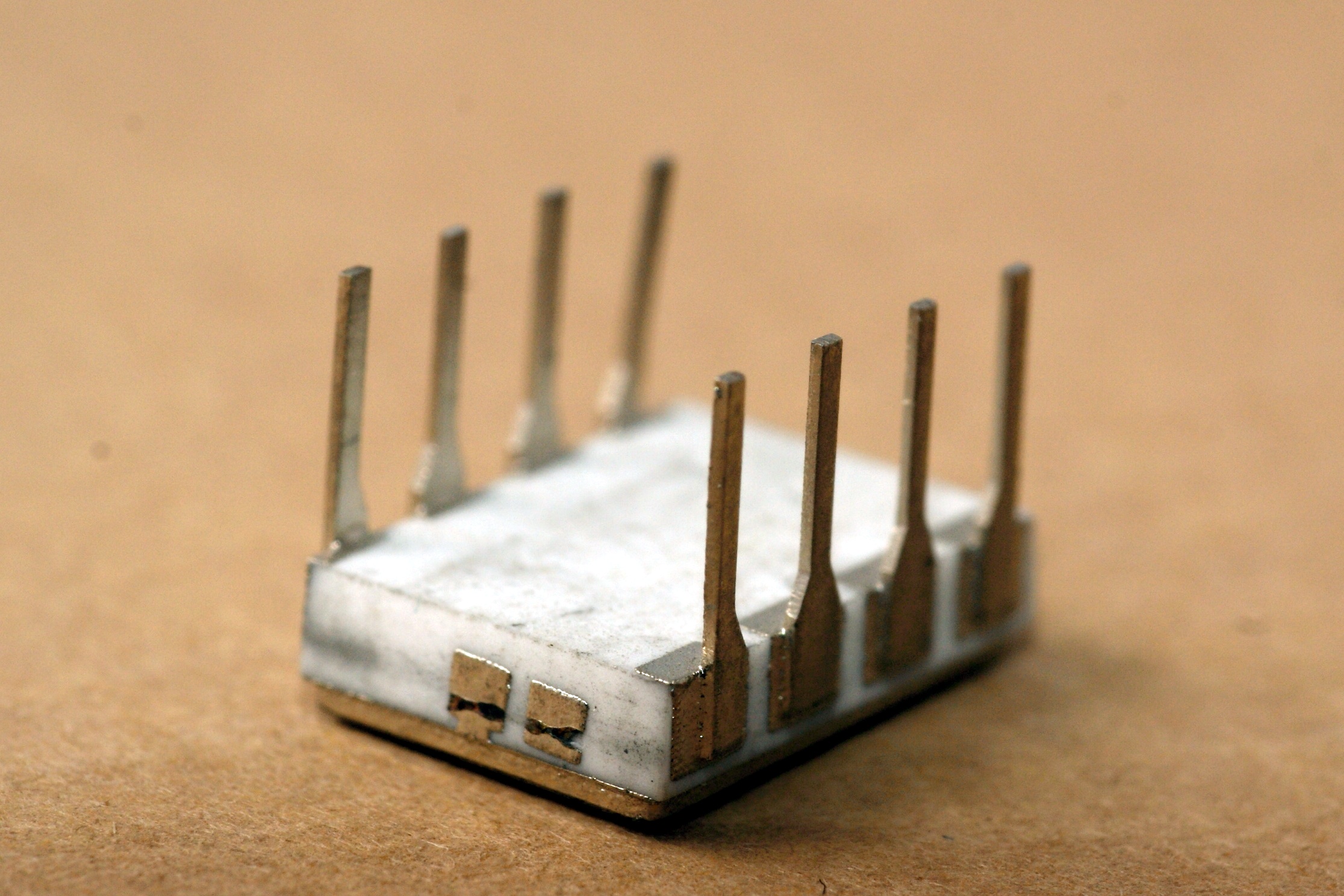

Но. По литературе известна КР1054УН1, в пластмассовом DIP корпусе. А здесь керамический DIP-8, для нашей промышленности корпус весьма редкий...

Производитель - Воронежский завод полупроводниковых приборов.

К1054ХП1

Микросхема представляет собой приемник сигнала дистанционного управления, поступающего с инфракрасного датчика и применяется в телевидении, видеотехнике и других устройствах с дистанционным управлением. Производит детектирование, усиление и выдачу на блок управления устройством коды команд ИК-передатчика. Содержит 170 интегральных элементов.

Микросхема разрабатывалась в 1991 году по ОКР "Тироль 3". Производитель - ВЗПП (Воронежский завод полупроводниковых приборов).

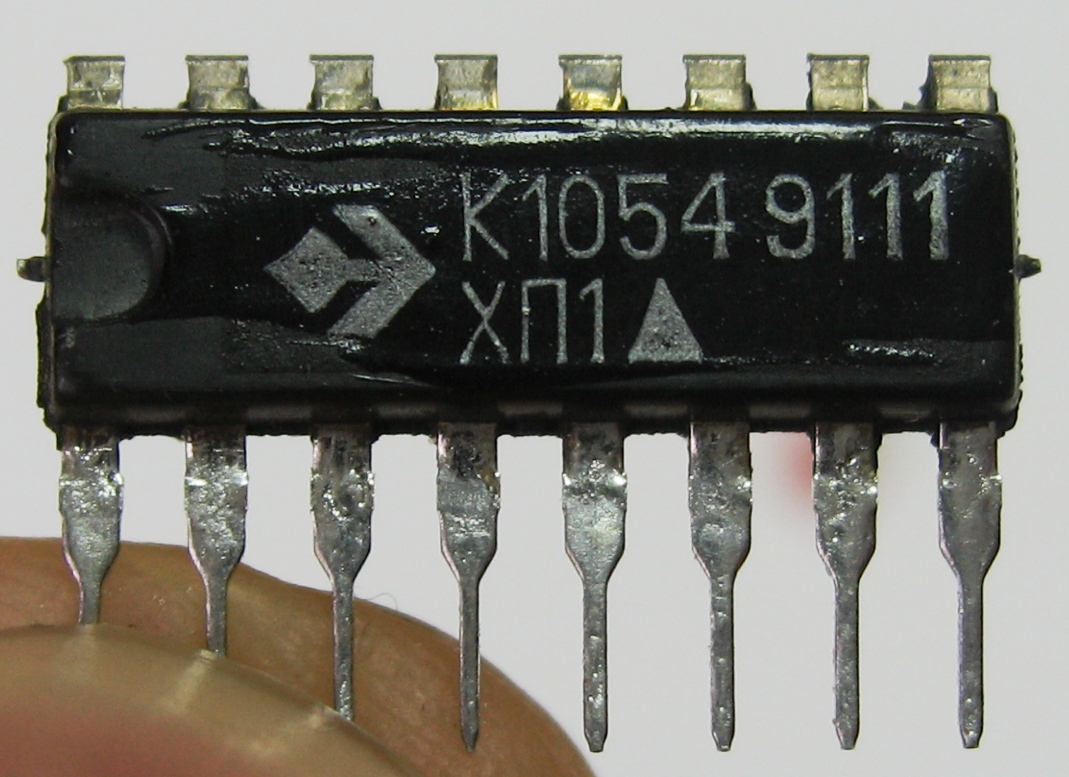

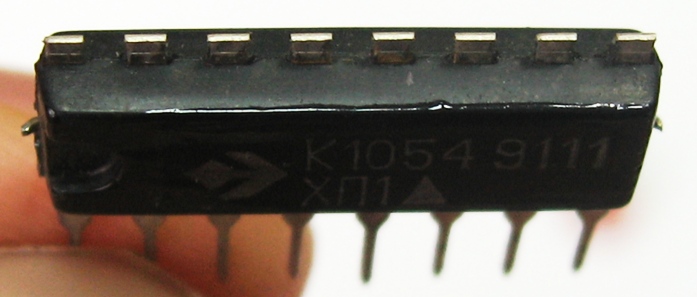

Микросхема эта интересна мне тем, что она в таком же корпусе 1102.8-1, сделанном из обычного DIP-16, как и, к примеру, КР1005ПЦ1. Этакий упрощенный вариант корпусов SIP...

Назначение выводов: 1 — напряжение питания; 2 — выход; 3 — для подсоединения внешнего конденсатора; 4 — для подключения внешнего резистора; 5 — общий; 6 — для подсоединения внешнего конденсатора; 7 — инверсной вход; 8 — прямой вход.

Электрические параметры

Номинальное напряжение питания 5 В ±10%
Минимальная амплитуда входного напряжения 25 мВ
Выходное напряжение высокого уровня 5,5 В
Амплитуда импульсов входного напряжения 2 В
Ток потребления < 5 мА
Мощность потребления < 27,5 мВт
Средняя частота полосы пропускания 36 кГц

Источники:

1. Перечень новых разработок интегральных микросхем. № 14 - Москва, 1991.
2. Каталог. Цифровые и аналоговые интегральные микросхемы. Часть 2. Условные графические обозначения, назначения выводов и габаритные чертежи корпусов. - ГУП Центральное конструкторское бюро "Дейтон", 1998.
3. Нефедов А.В. Интегральные микросхемы и их зарубежные аналоги: Справочник. Т. 8. - М.: КУбК-а, 2003.
