Серия состоит из пары аналоговых микросхем, предназначенных для построения радиоприемных устройств с частотной модуляцией сигнала, как правило - бытового применения.

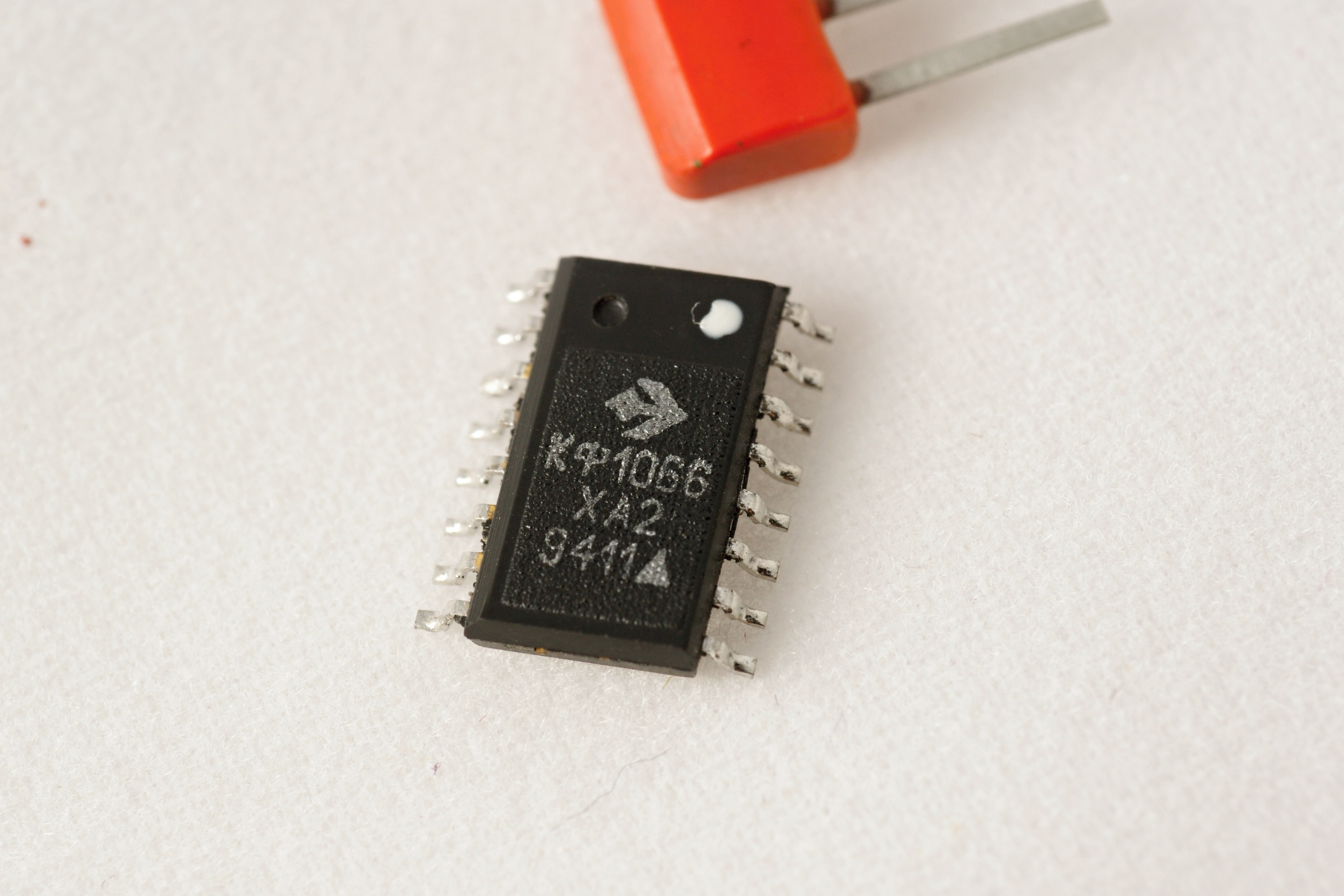

КФ1066ХА2 представляет собой схему для
систем обработки частотномодулированных сигналов промежуточной частоты,
состоящую из гетеродина, смесителя, ограничивающего усилителя,
квадратурного детектора, фильтрующего усилителя, схемы бесшумной настройки
и переключателя бесшумной настройки.
Микросхемы предназначены для использования в аппаратуре средств связи
с узкополосной ЧМ и двойным преобразованием частоты, для беспроводной
телефонии, для узкополосных радиоприемников, для дистанционного управления.
Аналогичны КР174ХА26.
Напряжение питания 2...8 В, ток потребления 4,2 мА,
верхняя граничная частота 60 МГц;
справочные данные на неё.
Производитель - Воронежский завод полупроводниковых приборов.
Источники:
1. Каталог. Цифровые и аналоговые интегральные микросхемы. Часть 2. Условные графические обозначения,
назначения выводов и габаритные чертежи корпусов. - ГУП Центральное конструкторское бюро "Дейтон", 1998.
2. Нефедов А.В. Интегральные микросхемы и их зарубежные аналоги:
Справочник. Т. 8. - М.: КУбК-а, 2003.
