Небольшая серия микросхем для бытовой аппаратуры - стереомагнитофонов и телевизоров.
Микросхема представляет собой двухканальный усилитель низкой частоты с малыми нелинейными искажениями, с выходной мощностью 2x3,5 Вт на нагрузке в 4 Ом. Она предназначена для применения в переносных звуковоспроизводящих устройствах.
Вырезка из справочника про неё. Пишут, что это аналог M51601L от Mitsubishi; схема включения чуть отличается по номиналам внешних конденсаторов, и инвертирующие входы не просто заземляются по переменному току, а с частотной коррекцией через RC-цепочку. Так что, возможно, аналог не вполне точный.
Производитель - "Гамма", г.Запорожье (Украина).

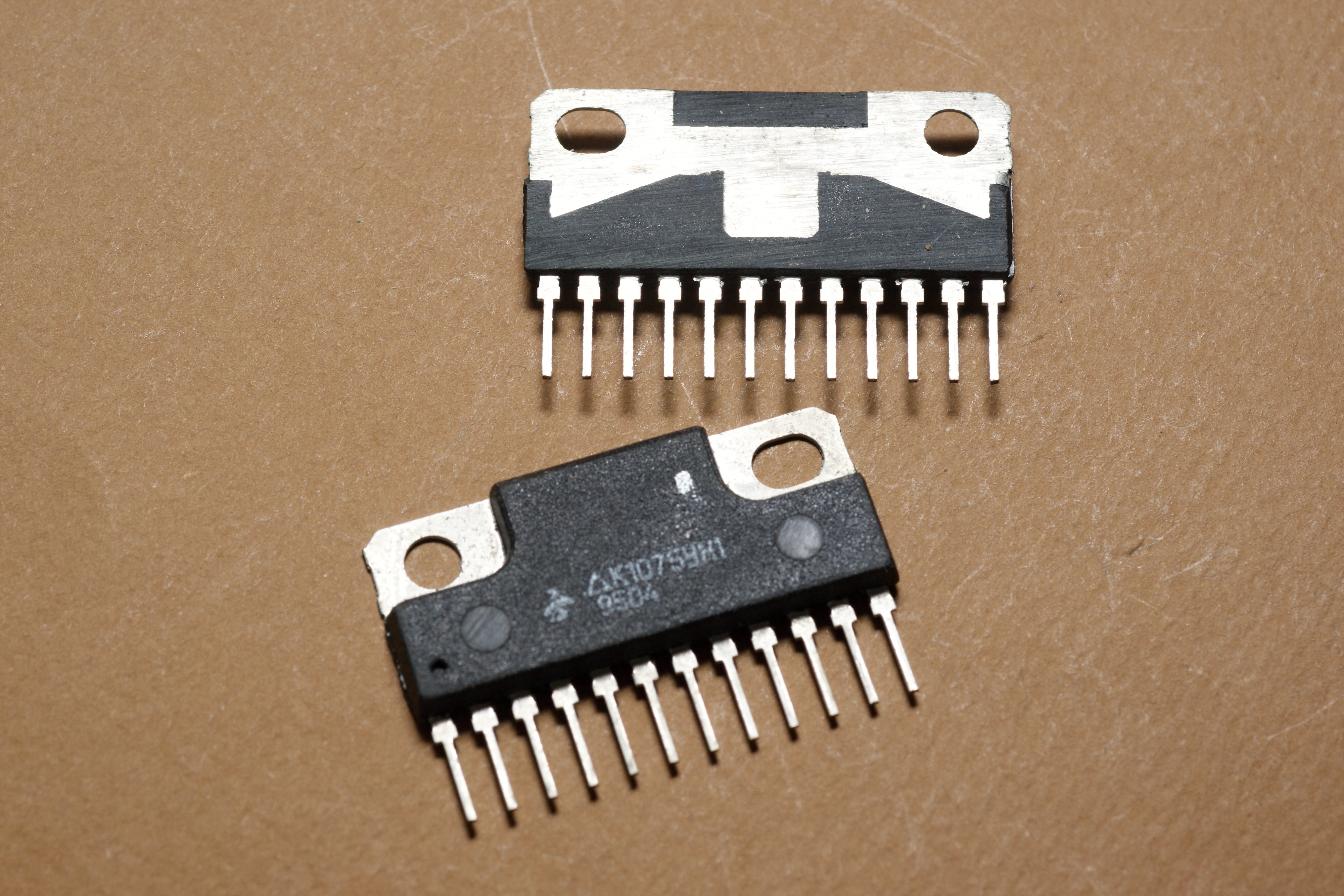

Интересна мне она редким для отечественной техники корпусом типа 1507Ю.12-А.

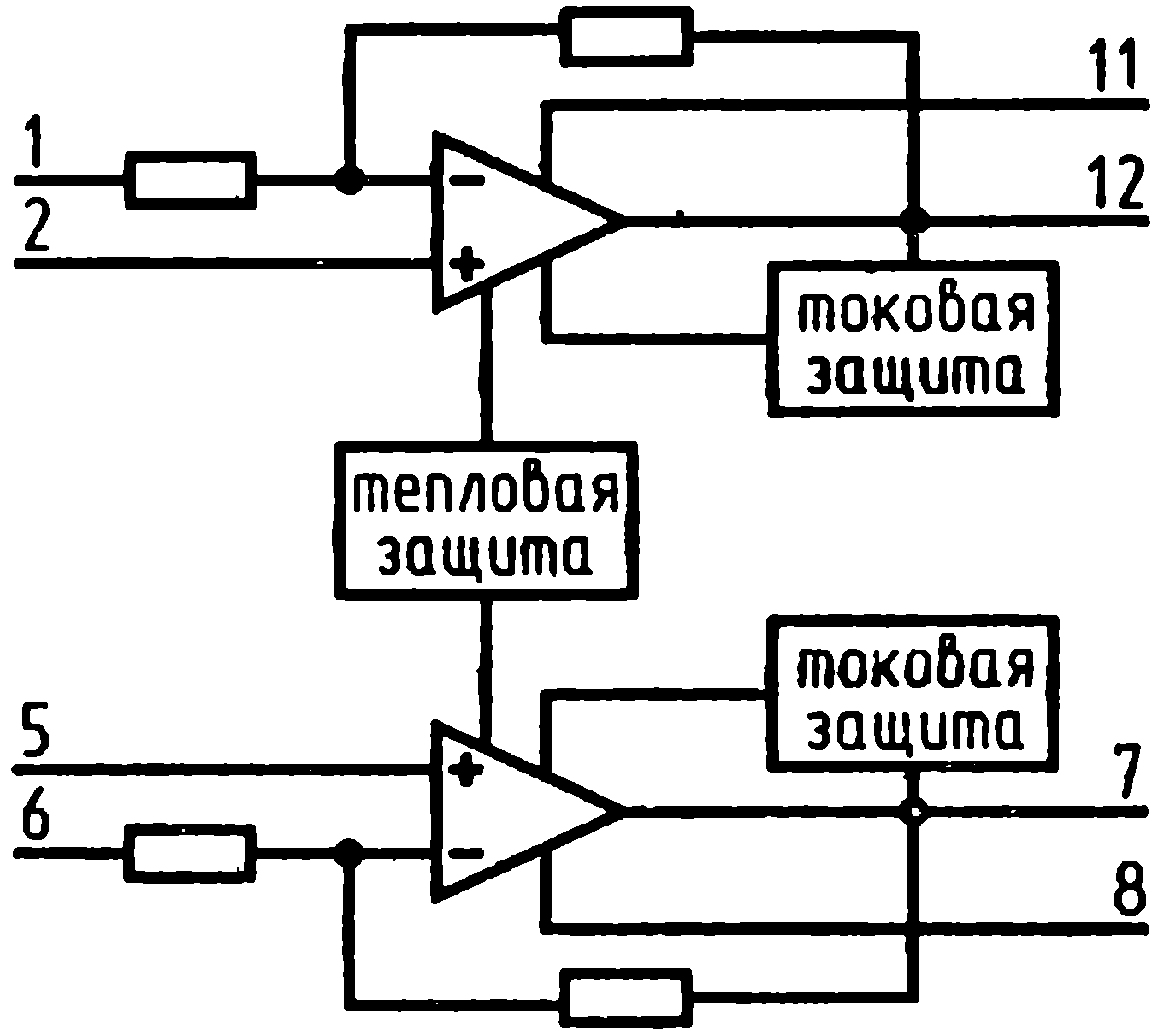

Схема содержит каналы усиления с блоками защиты от короткого замыкания и от перенапряжений по цепям питания, схему тепловой защиты и источник опорного напряжения. Выполнена по планарно-эпитаксиальной технологии на биполярных транзисторах с изоляцией элементов обратносмещенными р-n переходами.
Источники:
1. Новаченко И.В. и др. Интегральные схемы для бытовой
радиоаппаратуры. Дополнение четвертое: Справочник / И.В. Новаченко, В.А. Телец, Ю.А. Краснодубец.-
М.: Радио и связь, 1995.
2. Нефедов А.В. Интегральные
микросхемы и их зарубежные аналоги: Справочник. Т. 8. - М.: КУбК-а, 2001
