1082ая серия

Набор микросхем для бытовой радиоаппаратуры - портативной и автомобильной.

Производитель - вильнюсское НПО "Вента" (ныне Vilniaus Ventos Pusladininkiai, Литва).

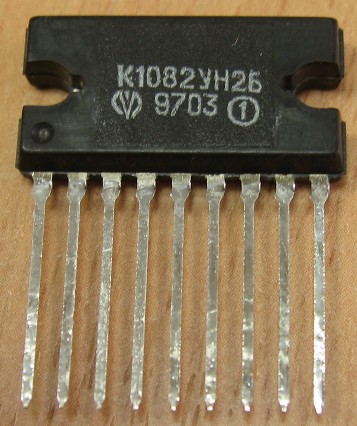

К1082УН2Б

Стереоусилитель мощности низкой частоты (2 х 11 Вт) для автомобильной аппаратуры, приближенный аналог TDA1519A.

Электрические параметры

Напряжение питания 6...18 В
Выходная мощность при Rн = 4 Ом - 5 Вт
Выходной ток 2,5 А
Потребляемый ток 40 мА
Рабочая частотная полоса усиления 20...20000 Гц
Коэффициент усиления напряжения 39 дБ
Выходное сопротивление 50 кОм

КР1082УН3Б

Усилитель мощности низкой частоты (0,7 Вт) для портативной аппаратуры.

Заводской справочный лист на неё .

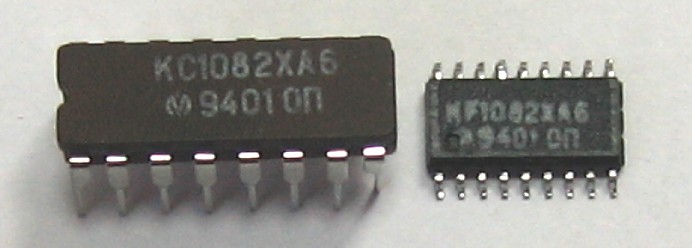

КС1082ХА6 + КF1082ХА6

Схема ЧМ тракта для радиоприемников.

У КF1082ХА6 в названии забавная смесь из отечественной системы обозначений и латиницы...

Источники:

1. Каталог. Цифровые и аналоговые интегральные микросхемы. Часть 2. Условные графические обозначения, назначения выводов и габаритные чертежи корпусов. - ГУП Центральное конструкторское бюро "Дейтон", 1998.
2. Нефедов А.В. Интегральные микросхемы и их зарубежные аналоги: Справочник. Т. 8. - М.: КУбК-а, 2001
3. А. Нефедов Основные характеристики отечественных микросхемных усилителей мощности ЗЧ. - "Радио" №11, 2007.
