Керамические конденсаторы на полупроводниковой основе, они же конденсаторы с барьерной ёмкостью.
Такой конденсатор представляет собой керамический диск из сегнетокерамического материала на основе TiO2 или BaTiO3, который восстановлен в водороде до высокой электропроводности. После восстановления диск окисляется в воздушной среде и на его поверхности образуется тонкий диэлектрический слой исходного материала. На поверхность окисленной заготовки наносится серебряный электрод, к которому крепятся медные посеребренные выводы. Затем конденсатор покрывается компаундом.

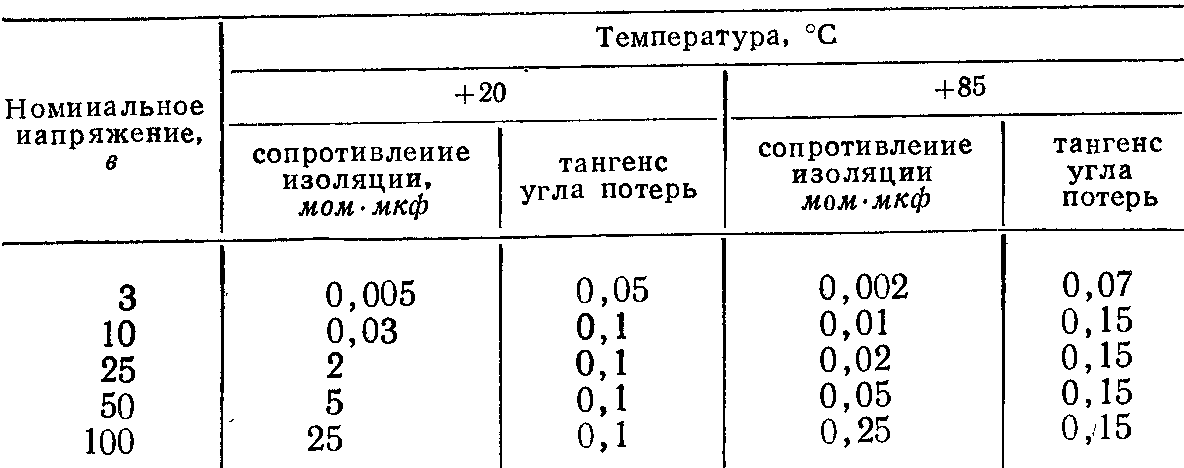

В результате получается конденсатор, состоящий из двух последовательно включенных емкостей, разделенных активным сопротивлением полупроводящей керамики. У каждой из этих емкостей наружной обкладкой служит металлический слой, а внутренней — полупроводниковая керамика. Наличие последовательно включенного сопротивления вызывает увеличение угла потерь конденсатора и заставляет относить конденсатор с барьерным слоем к числу низкочастотных конденсаторов. При малых напряжениях, порядка 3...5 В, на небольших дисках с диаметром несколько миллиметров можно получать ёмкость 0,5...2 мкФ при толщине дисков 0,5...0,7 мм. Удельный заряд для таких конденсаторов равен 10...25 мкк/см3. Недостатком конденсаторов с барьерным слоем является большой ток утечки; их сопротивление изоляции измеряется не в мегомах, а в килоомах.
Для таких конденсаторов характерна простая технология изготовления и применение дешёвого недефицитного сырья, что обеспечивает их низкую стоимость. К плюсам можно отнести и большую удельную ёмкость, близкую к электролитическим конденсаторам.
Впрочем, минусов у них больше. Кроме уже упомянутой утечки, такие конденсаторы отличаются высоким значением угла потерь, 500...700х10-4. Это обусловлено большим последовательно включенным сопротивлением слоя полупроводящей керамики (10...100 ом*см). Причём потери сильно и нелинейно зависят от приложенного напряжения. От напряжения также зависит и величина ёмкости, изменение может достигать +10...-50%. Ёмкость также сильно меняется с температурой, эти конденсаторы были только групп Н50 и Н90 по ТКЕ.

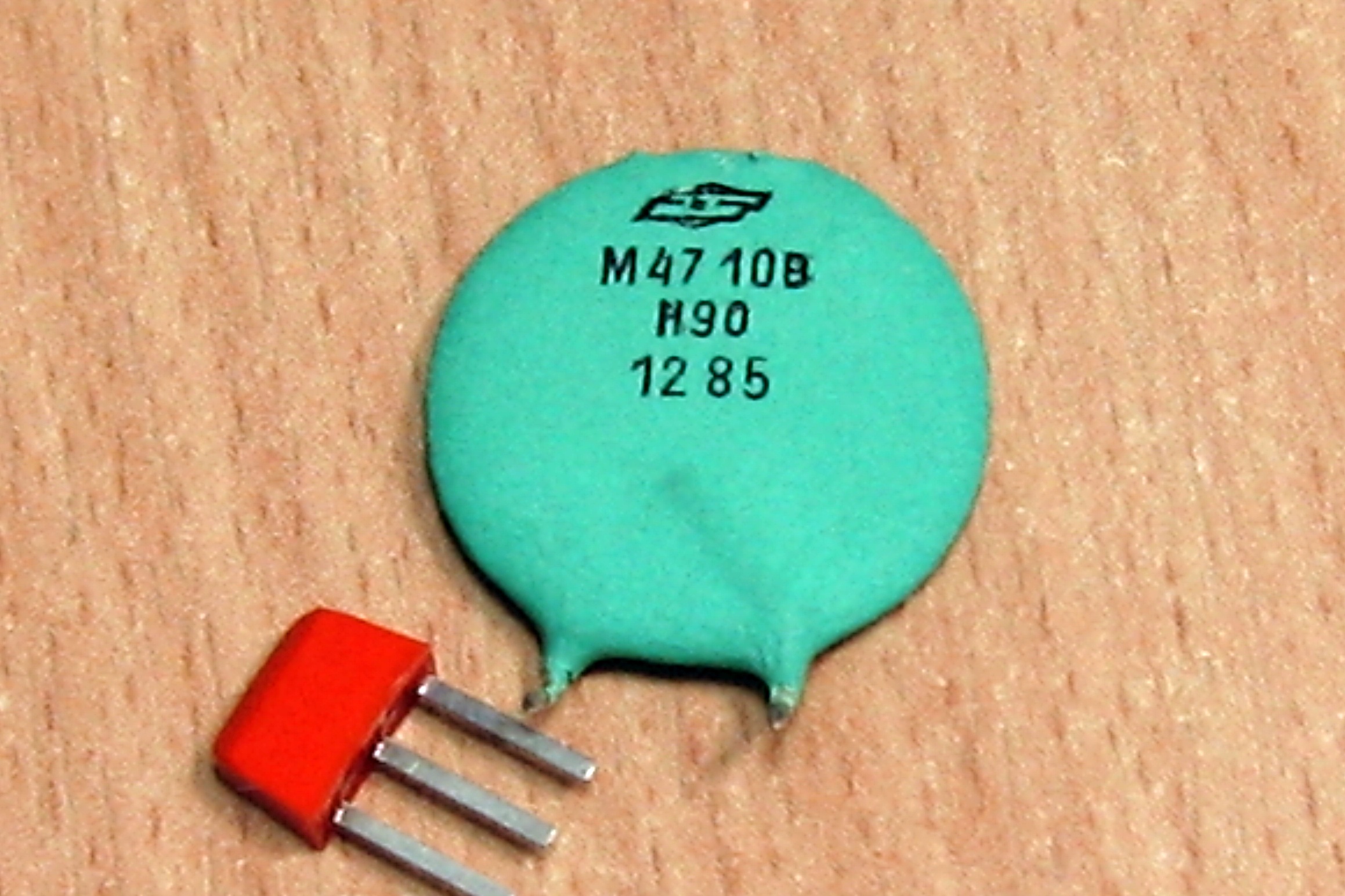

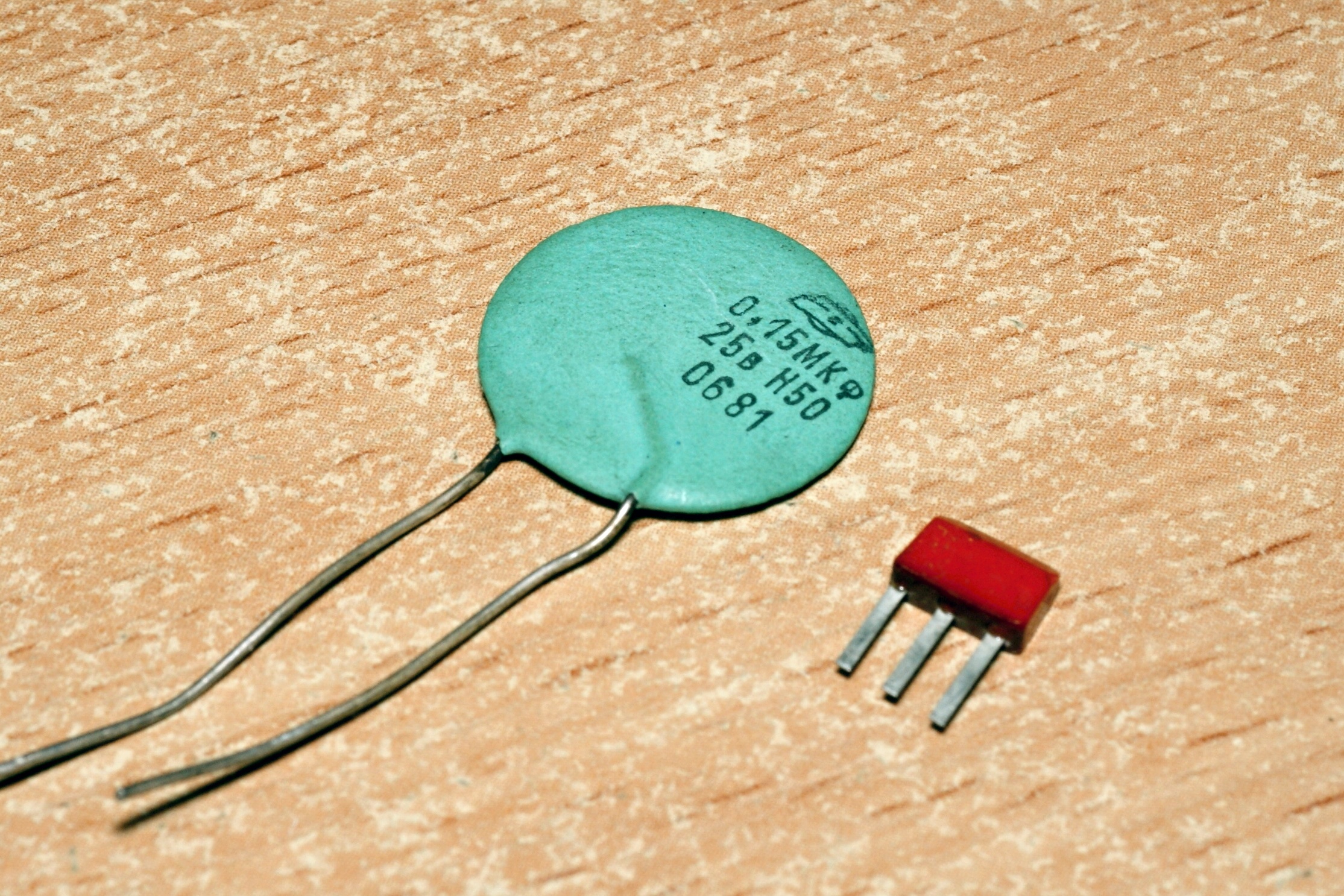

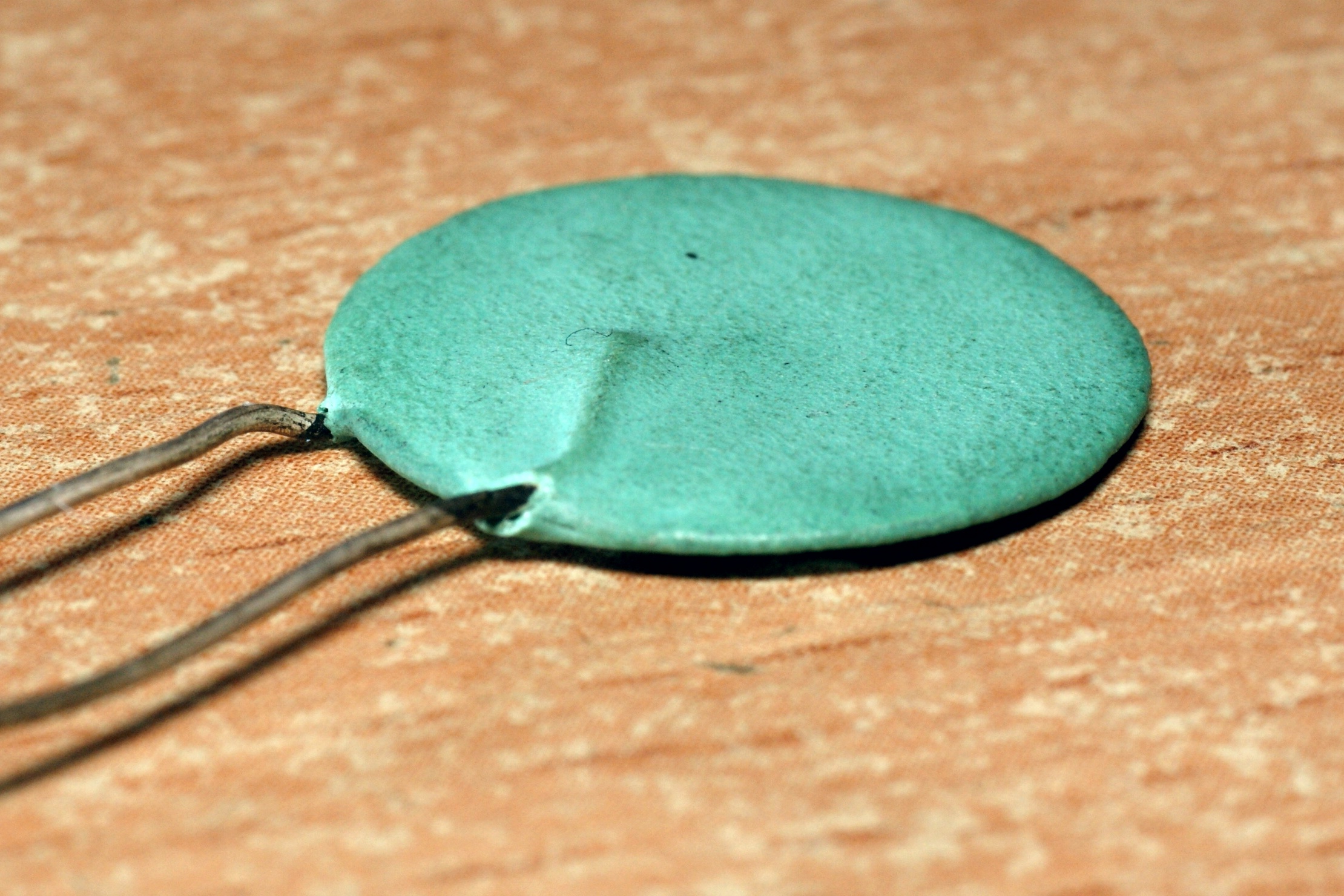

К10У-5 выпускались на рабочие напряжения от 3 до 50 В, причём первоначально были и на 100 В.
Справочные листы на них из отраслевых каталогов. Версии 1983 года, 1990 года (в них появился модернизированный вариант К10У-5М, только группа Н90, но с уменьшенными размерами), 1993 года (тут только К10У-5М и остался).
Производитель - завод "Кулон" (Санкт-Петербург).

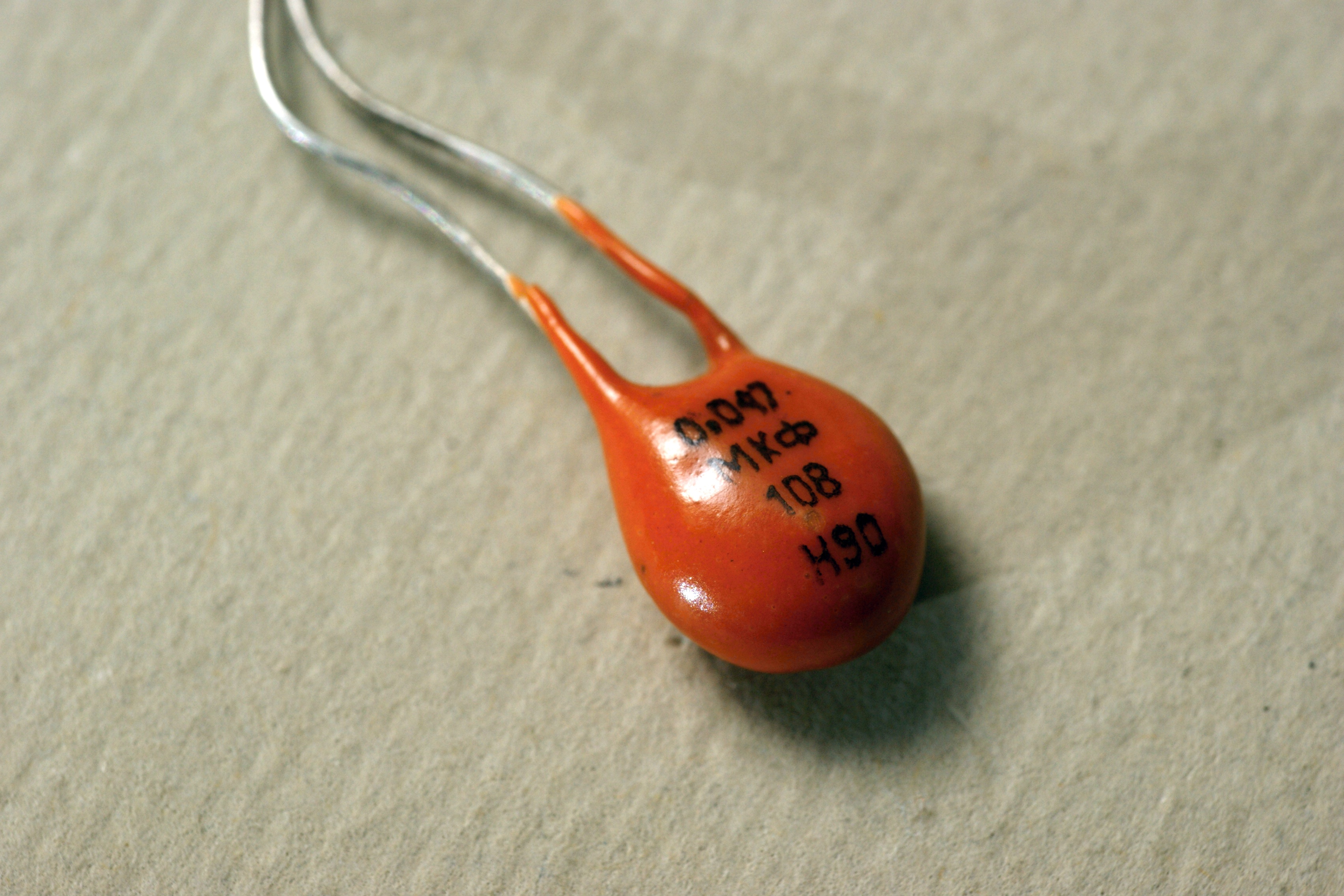

А вот очень интересный экземпляр. Внешне - чисто копия известных конденсаторов КМ-6.
Но любители ценных металлов будут разочарованы, это всё же К10У-5, в изолированном исполнении. Большая редкость...

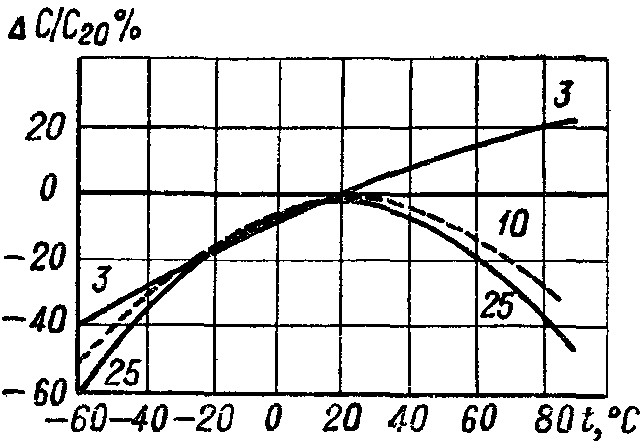

возле кривых указано номинальное напряжение
