1102ая серия

Серия изготовлена по биполярной (ТТЛ) технологии, в неё входят периферийные и интерфейсные схемы.

К1102ДФ1

микросхема К1102ДФ1

Необычная для этой серии микросхема - фазочастотный детектор (аналог MC4044). Производитель - "Азон", г.Баку (Азербайджан).

Электрические параметры

Напряжение питания +5 В +5%
Входное напряжение - 2,5 В
Выходное напряжение
   низкого уровня - не более 0,4 В
   высокого уровня - не менее 2,5 В
Ток потребления - не более 40 мА
Потребляемая мощность - не более 200 мВт

К1102ПД1

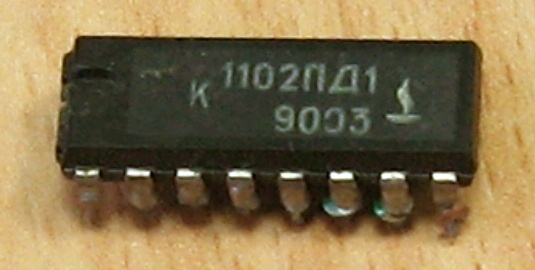

микросхема К1102ПД1

Вот не самая распространенная микросхема из этой серии... Преобразователь длительности (компаратор с одновибратором на выходе). Справочный лист и данные из отраслевого каталога 1991 года на неё.

Производитель - "Азон", г.Баку (Азербайджан).

Источники:

1. Микросхемы интегральные серии К1102...К1142, К1401...К1426.- СПб.: Издательство РНИИ "Электронстандарт", 1992.
2. Микросхемы интегральные серии КР1102...КР1434 - 2-е изд., перераб. и доп. - СПб: Издательство РНИИ "Электронстандарт", 1993.
3. Нефедов А.В. Интегральные микросхемы и их зарубежные аналоги: Справочник. Т. 8. - М.: КУбК-а, 2003
