Серия микросхем для управления телевизорами, выполненная по pМОП технологии.
Восьмиканальный коммутатор для блока переключения телеканалов, с выходом индикации на семисегментный индикатор. Также содержит схему формирования импульса блокировки АПЧГ. Данные из отраслевого каталога на неё.
Производитель - "Гириконд" (Санкт-Петербург). Это редкость, микросхемы - непрофильное направление для института. Скорее всего, К1106ХП2 представляет собой дальнейшее развитие К416КН1 и перевод на однокристальную технологию.

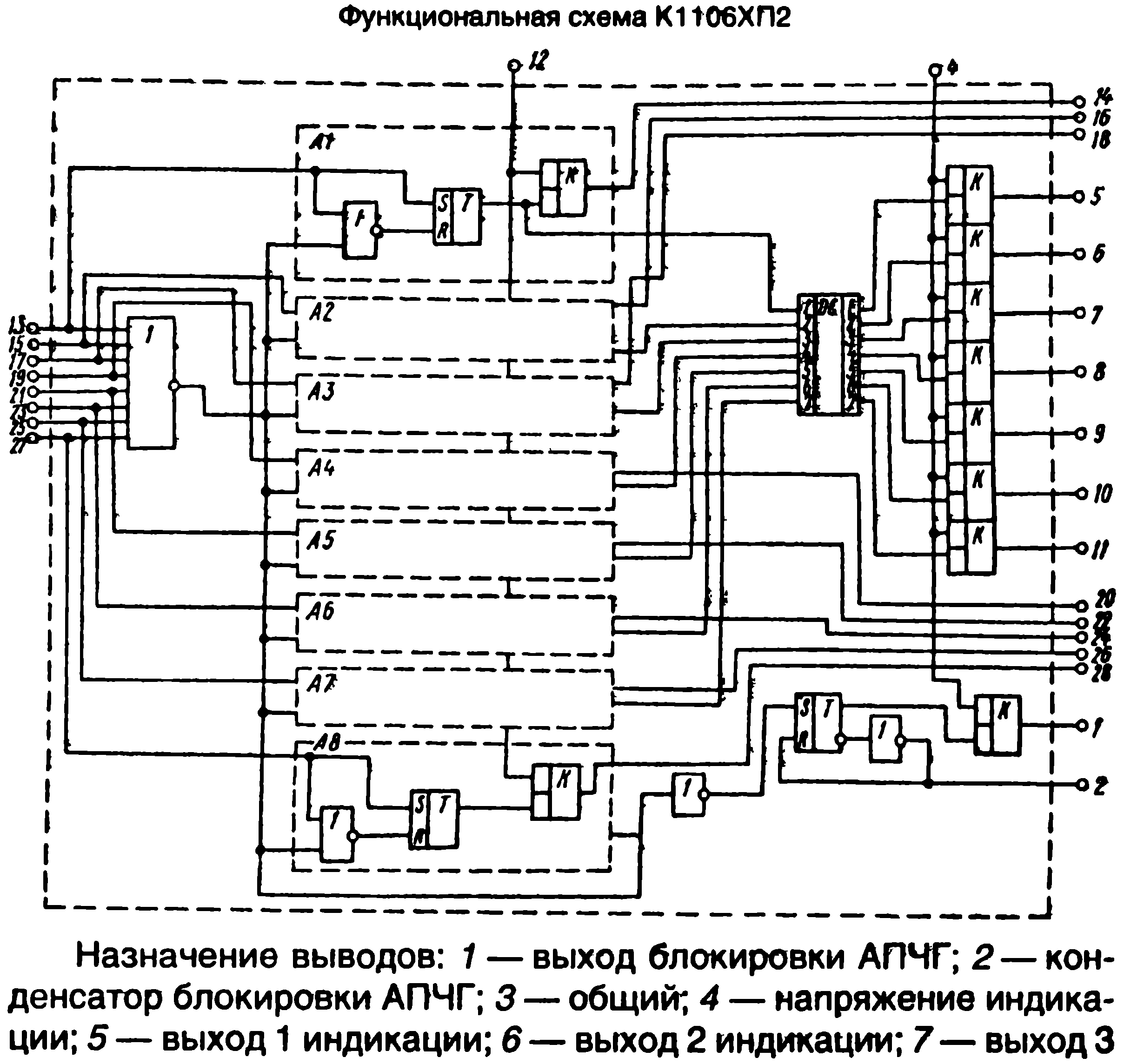

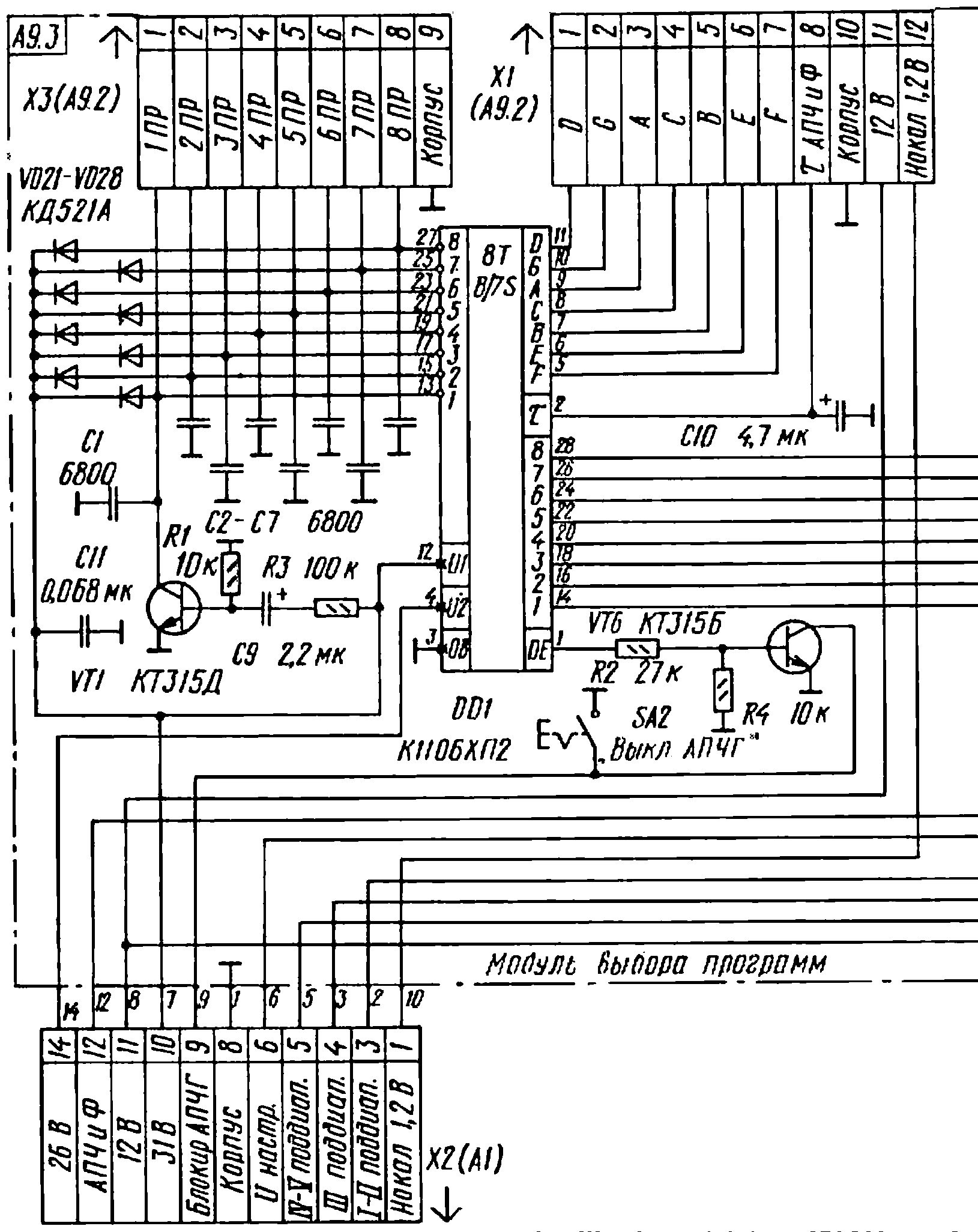

Микросхема включает в себя 16 выходных ключей: восемь ключей настройки, семь ключей индикации и формирователь импульса блокировки устройства АПЧГ. Выходные ключи настройки коммутируют стабилизированное напряжение +31 В, которое используется для установки блоком подстроечных резисторов напряжения настройки. Это же стабилизированное напряжение служит для питания других цепей микросхемы. Выходные ключи индикации коммутируют напряжение +26 В, которое необходимо для включения сегментов катодолюминесцентного цифрового индикатора.

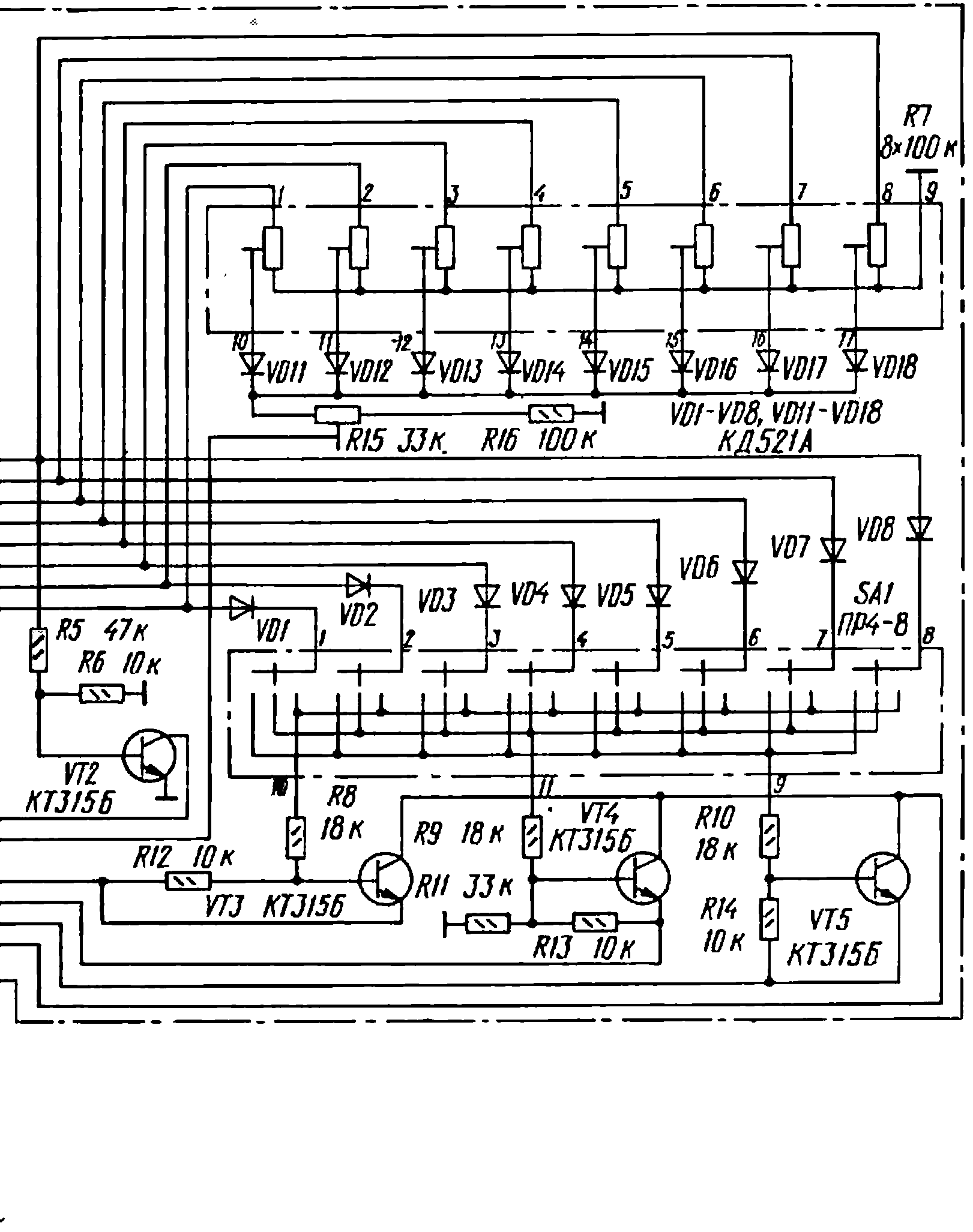

Через один из восьми ключей настройки скоммутированное напряжение поступает на подстроенный резистор, относящийся к выбранной программе. Установкой его движка в соответствующее положение запоминается требуемое напряжение настройки для телевизионного канала выбранной программы.
Это же скоммутированное напряжение приходит на соответствующий переключатель поддиапазонов блока предварительной установки, относящийся к выбранной программе, и далее на транзисторные выходные ключи. Положением переключателя определяется включение требуемого поддиапазона селектора каналов.
Во время переключения программ микросхема формирует импульс определенной длительности (около 0,3 с), который через транзисторный ключ выключает устройство АПЧГ.
|
 |

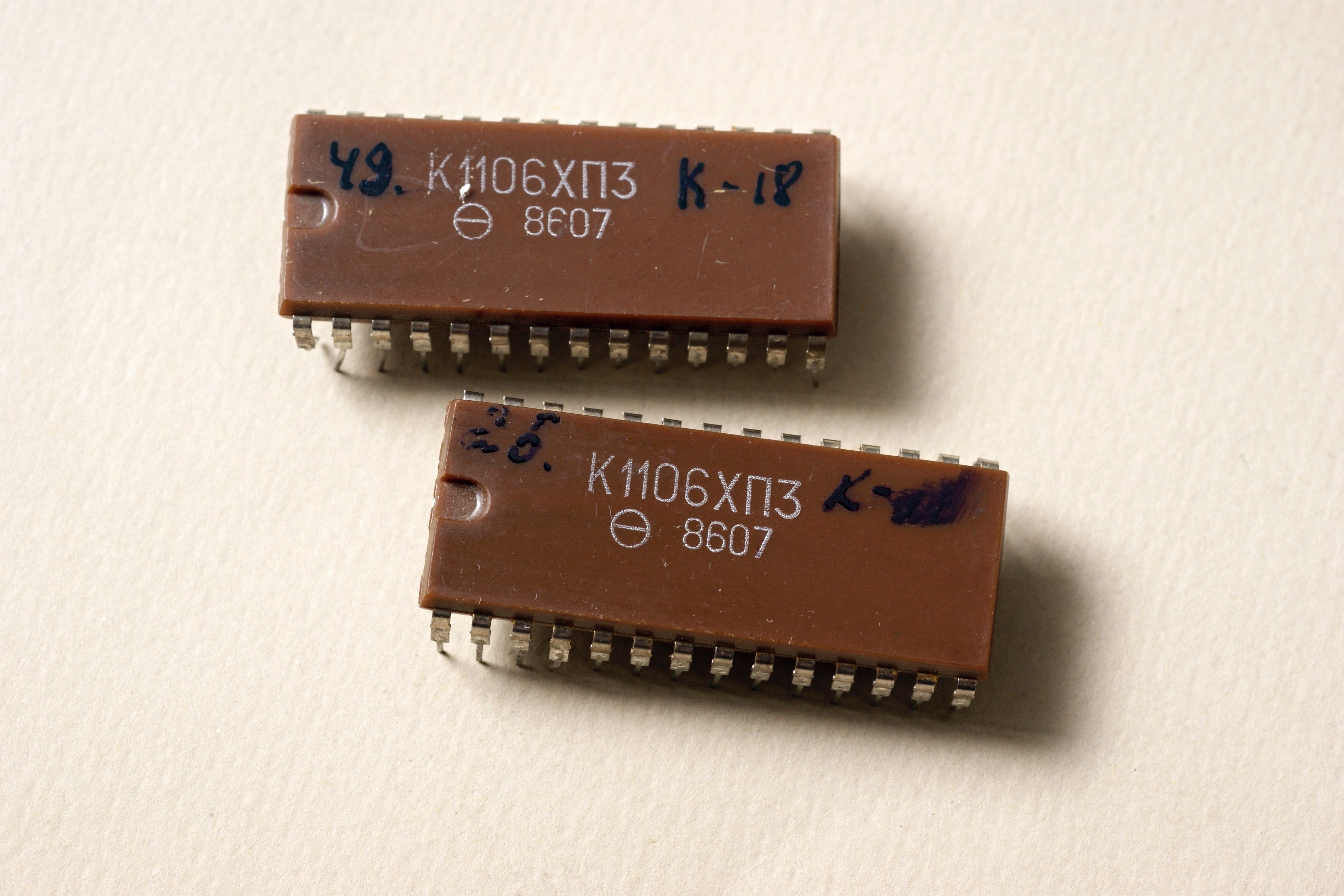

В принципе, все микросхемы серии довольно единообразны. ХП3, как и остальные - схема для выбора телевизионных программ, 8-канальный коммутатор для блока переключения 8 телеканалов с напряжением питания +30 В.
Единственное видимое отличие - у
неё выход индикации на единичные светодиоды.
Есть краткая вырезка
из справочника на неё.
Производитель - Орловский завод электронных приборов. Тоже, кстати, для микросхем большая редкость.
Источники:
1. Каталог интегральных микросхем.
Дополнение № 2 к базовому Каталогу ИС 1986г. Центральное конструкторское бюро.
1988.
2. В. Захаров. Телевизоры 4УСЦТ. Устройства
управления. - "Радио" №4, 1999.
3. Микросхемы интегральные серии
К1102...К1142, К1401...К1426.- СПб.:
Издательство РНИИ "Электронстандарт", 1992.
4. Микросхемы интегральные серии КР1102 ... КР1434
- 2-е изд., перераб. и доп. - СПб.: Издательство
РНИИ "Электронстандарт", 1993.
5. Нефедов А.В. Интегральные микросхемы и их
зарубежные аналоги:
Справочник. Т. 8. - М.: КУбК-а, 2003.
