Серию составляют микросхемы ЦАП и АЦП большой разрядности, а также схемы для построения ЦАП/АЦП, выполненные по биполярной технологии.
Разработчик - Рижский ЗПП (ныне "Альфа"), Латвия.
Схема преобразователя частота-напряжение-частота, предназначенная для аналого-цифрового и цифро-аналогового преобразования с высокой линейностью (0.01%). Преобразователь может быть использован для преобразования втекающего тока или положительного напряжения в частоту, отрицательного напряжения в частоту, частоты в положительное напряжение.
В режиме АЦП преобразователь функционирует по классической схеме, в которой интегрированные входные сигналы преобразуются в импульсы со стабилизированными зарядами, следующие с выходной частотой. В режиме ЦАП на каждый входной импульс генерируется импульс с определенным зарядом. Выходные импульсы могут быть усреднены внутренним или внешними фильтрами.
В целом микросхема вполне известна ещё в советское время и хорошо описана; вот данные из отраслевого каталога на 1108ПП1 и КР1108ПП1, описание из справочника и страница из книги (с разрешения издательского дома "Додэка-XXI").
Хотя вот - мой образец выпущен не "Альфой", а неким московским РТК "Импэкс". Его изделия встречаются весьма редко.
Микросхема разработана к 1984 году, первоначально только в гражданском варианте, в пластмассовом DIP-корпусе - КР1108ПП1. Позднее, к 1987 году, в ходе ОКР "Репер-3" схему дотянули до требований военной приёмки, в виде 1108ПП1 уже в керамике.

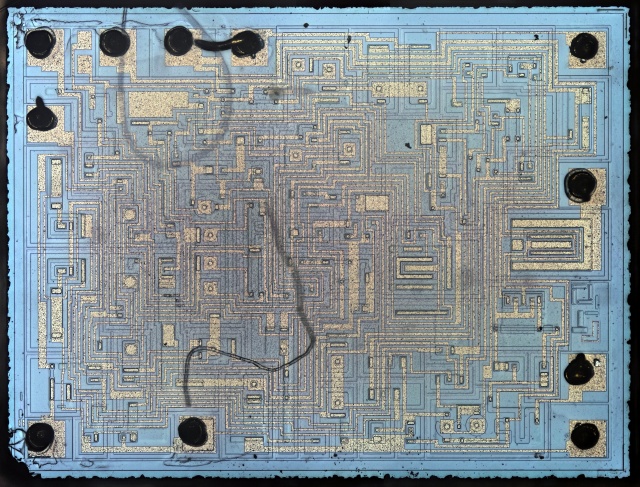

КР1108ПП1 изготавливается по планарно-эпитаксиальной технологии с изоляцией элементов схемы обратно смещенными переходами на кристалле размерами 1,9х2,3 мм2. Стабильность ИОН достигается за счет использования в качестве опорного элемента стабилитрона и специальной схемы температурной компенсации напряжения. Встроенные в кристалл основные и вспомогательные усилительные схемы выполнены на вертикальных n-p-n и «боковых» p-n-p транзисторах, что обеспечивает высокие значения коэффициентов усиления и низкую чувствительность схемы к изменениям напряжения питания. Для защиты схемы от перегрузок на входе ОУ устанавливаются диоды и токоограничительные резисторы.
Отмечу, что некоторые справочники приводят два варианта, КР1108ПП1А и ПП1Б, отличающиеся входными токами смещения; в некоторых присутствует только КР1108ПП1 без разбраковки. Причины такого разнобоя не знаю, но это не единственная странность.
Давайте посмотрим на её схему. Первоначально её рисуют так:
А не позднее 1990 года так:
Заметили разницу? В ранней схеме отсутствуют выходной каскад и узел, называемый то устройство блокирования, то бланкирования; при этом вывод 6 остаётся не подключен. Кроме этого, не подключен и вывод 9, а неинвертирующий вход компаратора был принудительно заведён на "землю".
Как по мне, изменения достаточно большие. Почему это никак не отразили в обозначении микросхемы, и не назвали её, допустим, КР1108ПП2, непонятно.
И ранний вариант соответствует зарубежному прототипу этой микросхемы, VFC32.
(фото с форума Радиокартинки)
(фото с форума Радиокартинки)
Источники:
1. Дычаговский В. Б., Кобзарь С. И., Судьин С. Л. Преобразователь напряжение — частота — напряжение КР1108ПП1.-
"Электронная промышленность" №6, 1984.
2. Каталог интегральных микросхем.
Дополнение №2. Центральное конструкторское бюро. 1985.
3. Каталог интегральных микросхем.
Дополнение №1. Центральное конструкторское бюро. 1987.
4. Федорков Б.Г., Телец В.А. Микросхемы
ЦАП и АЦП: функционирование, параметры,
применение. - М.: Энергоатомиздат, 1990.
5. Микросхемы интегральные серии
К1102...К1142, К1401...К1426.- СПб.:
Издательство РНИИ "Электронстандарт", 1992.
6. Микросхемы интегральные серии 596...1109. - СПб.: Издательство РНИИ "Электронстандарт", 1992.
7. Микросхемы интегральные серии КР1102 ... КР1434
- 2-е изд., перераб. и доп. - СПб.: Издательство
РНИИ "Электронстандарт", 1993.
8. Микросхемы для бытовой радиоаппаратуры: Справочник/ И.В. Новаченко, В.М. Петухов, И.П. Блудов,
А.В. Юровский. - М.: КУбК-а, 1996г.
9. Нефедов А.В. Интегральные микросхемы и их зарубежные аналоги: Справочник. Т. 8. - М.: ИП РадиоСофт, 2001.
10. Микросхемы АЦП и ЦАП. Справочник. Издательский дом «Додэка-XXI». М., 2005.
