Любопытная серия, номер которой в отечественных справочниках пропущен! В неё входит пара практически неизвестных микросхем - многоканальных аналоговых коммутаторов.
Это бескорпусной 32-канальный коммутатор напряжения на основе

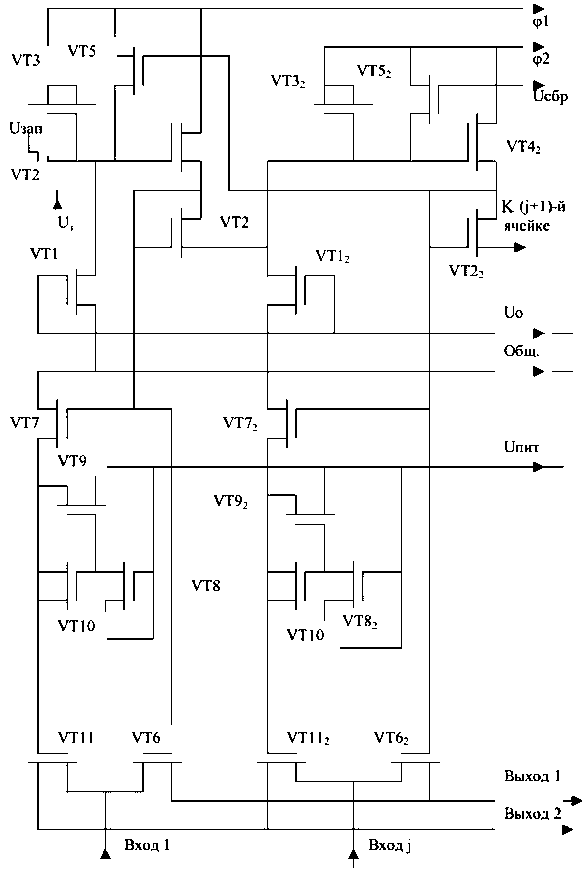

МДП–транзисторов. Микросхема имеет регулярную однородную структуру
последовательно переключаемых двухпозиционных ключей, которые управляются
сдвиговым регистром с 32 динамическими ячейками памяти. Её можно использовать как
двухпозиционный коммутатор с 32 каналами, либо как цифровой элемент задержки.

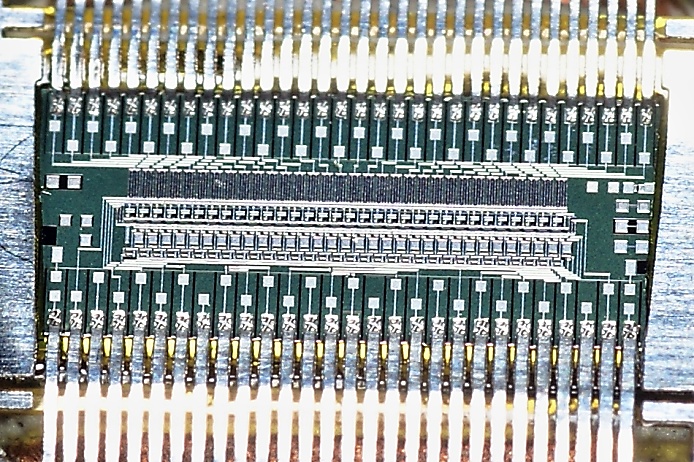

размер кристалла 6х3х0,4 мм.

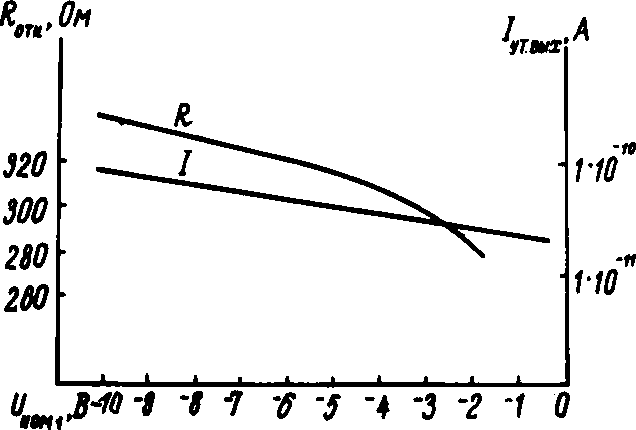

Микросхема позволяет коммутировать напряжения с амплитудой до -10 В, с частотой
переключения до 1 МГц; сопротивление открытого ключа не более 500 Ом; потребляемая
мощность 100 мкВт на один канал, ток утечки выходной шины при нормальной температуре
не превышает 1 нА, при криогенной - не более 1 пА.
Главный интерес в ней представляет, конечно, диапазон температур.
Б1110КН1 спроектирована для работы в криогенном диапазоне, от -196 градусов.
Краткий рекламный листок на неё.
Разработка велась новосибирским
НИИ "Восток"
с начала 80-х годов, а может и ранее; поставка экспериментальных образцов началась
в 1981 году. Параметры на этом этапе несколько отличались от серийных, к примеру
частоту переключения обещали до 1,5 МГц. Цена на эти образцы, кстати,
была весьма не детской - 175 рублей за штуку.

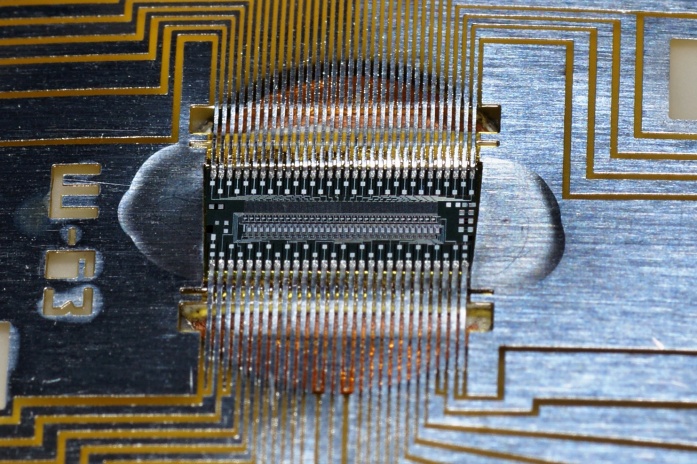

Микросхема выполнена в виде кристалла с 60 выводами из алюминиевой ленты толщиной 30 мкм, длиной 1,2 мм, шириной 60-70 мкм.

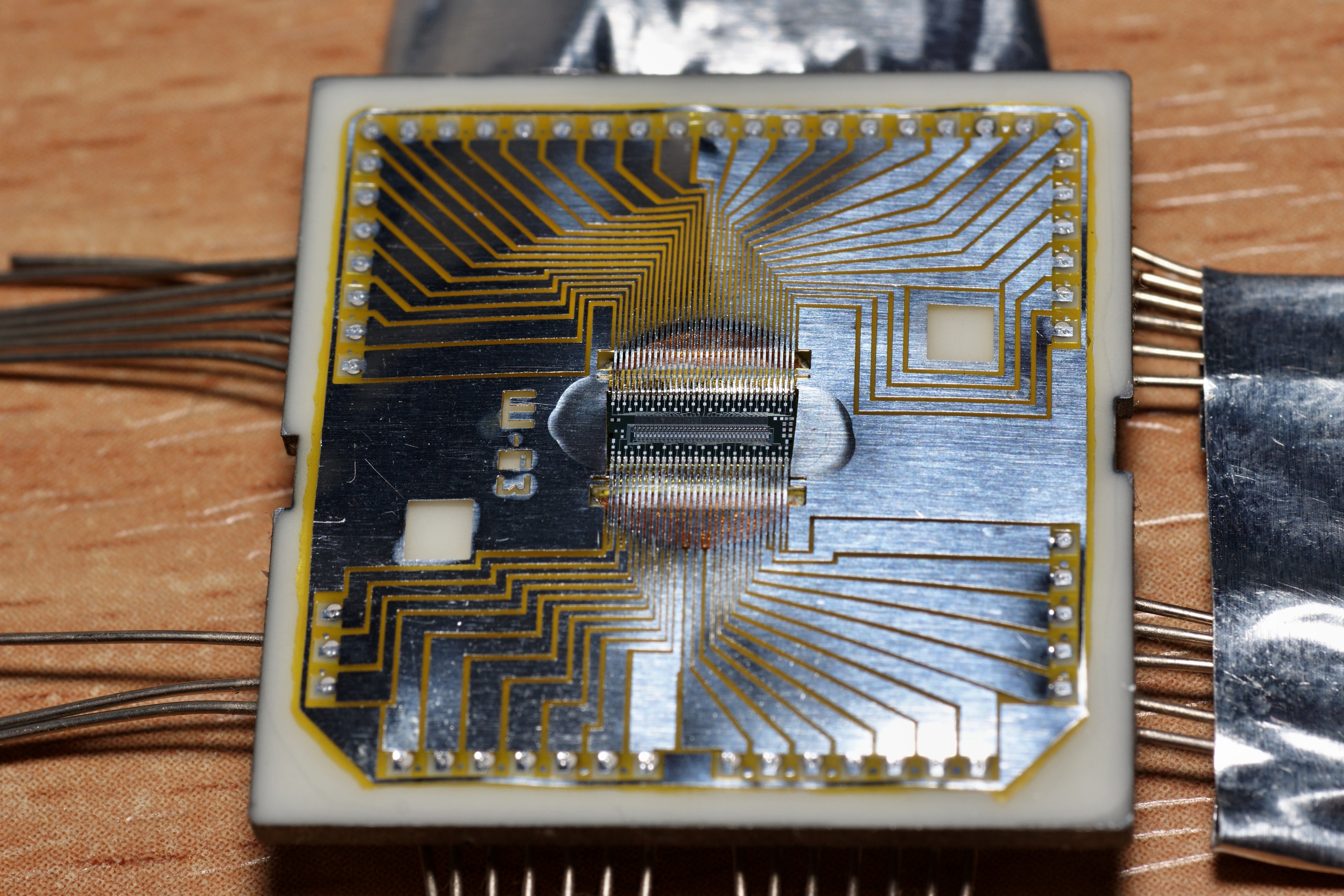

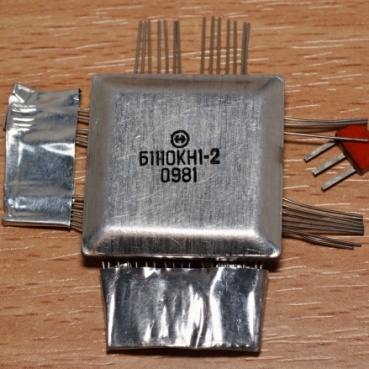

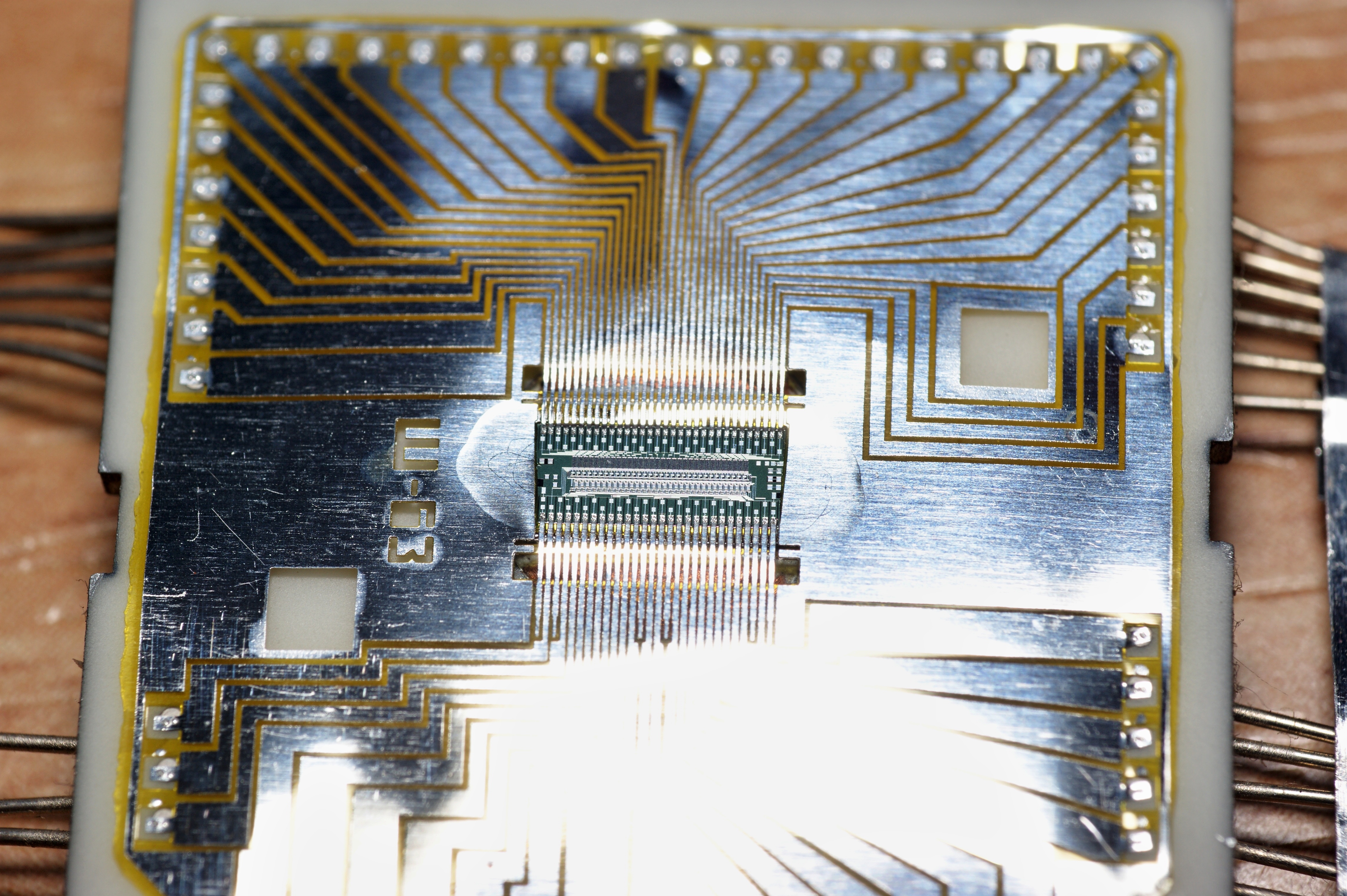

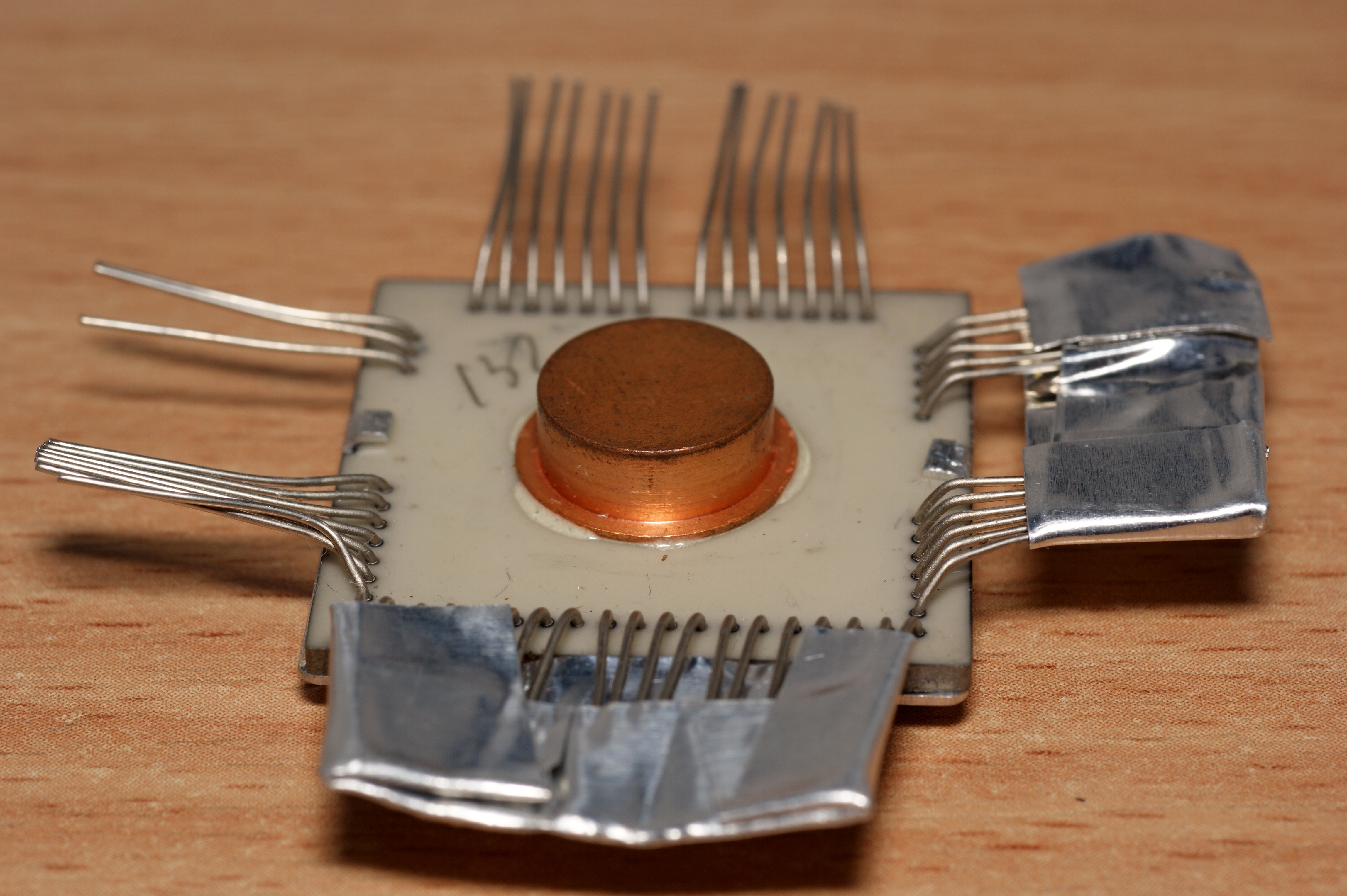

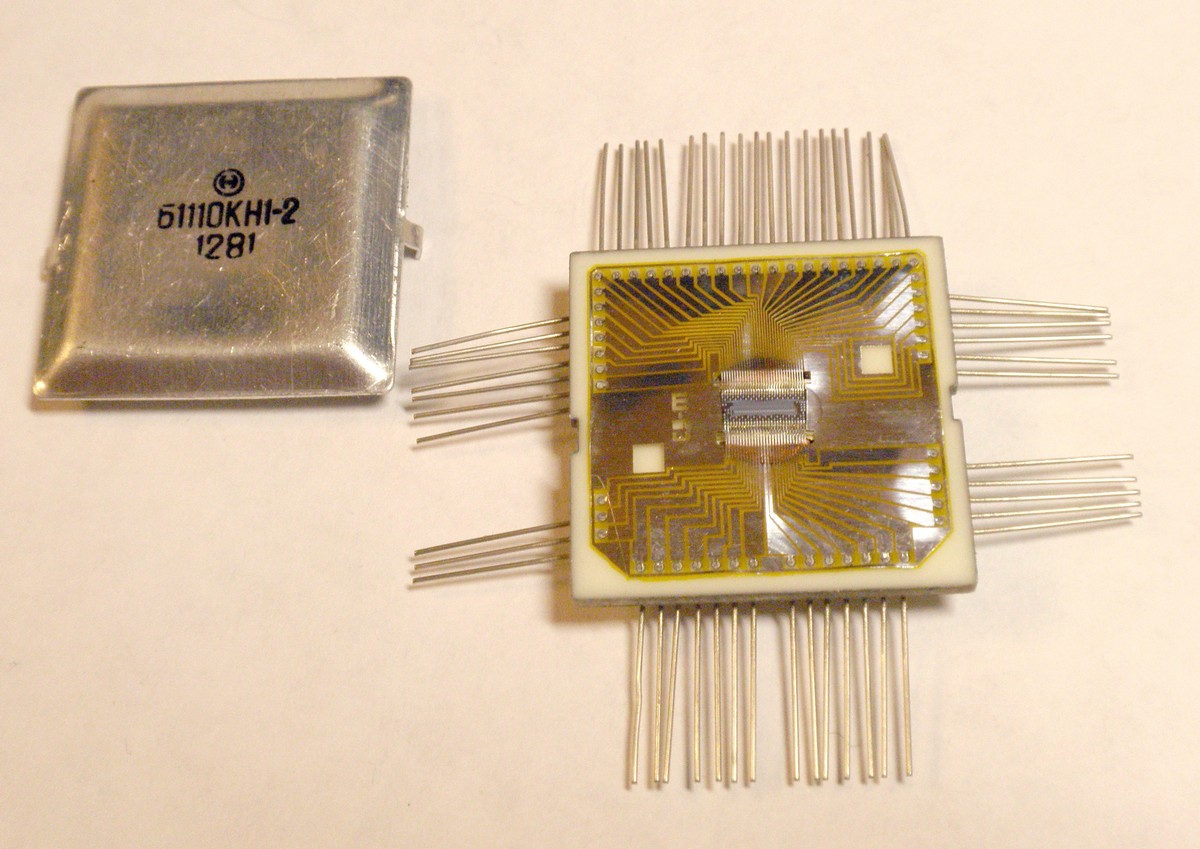

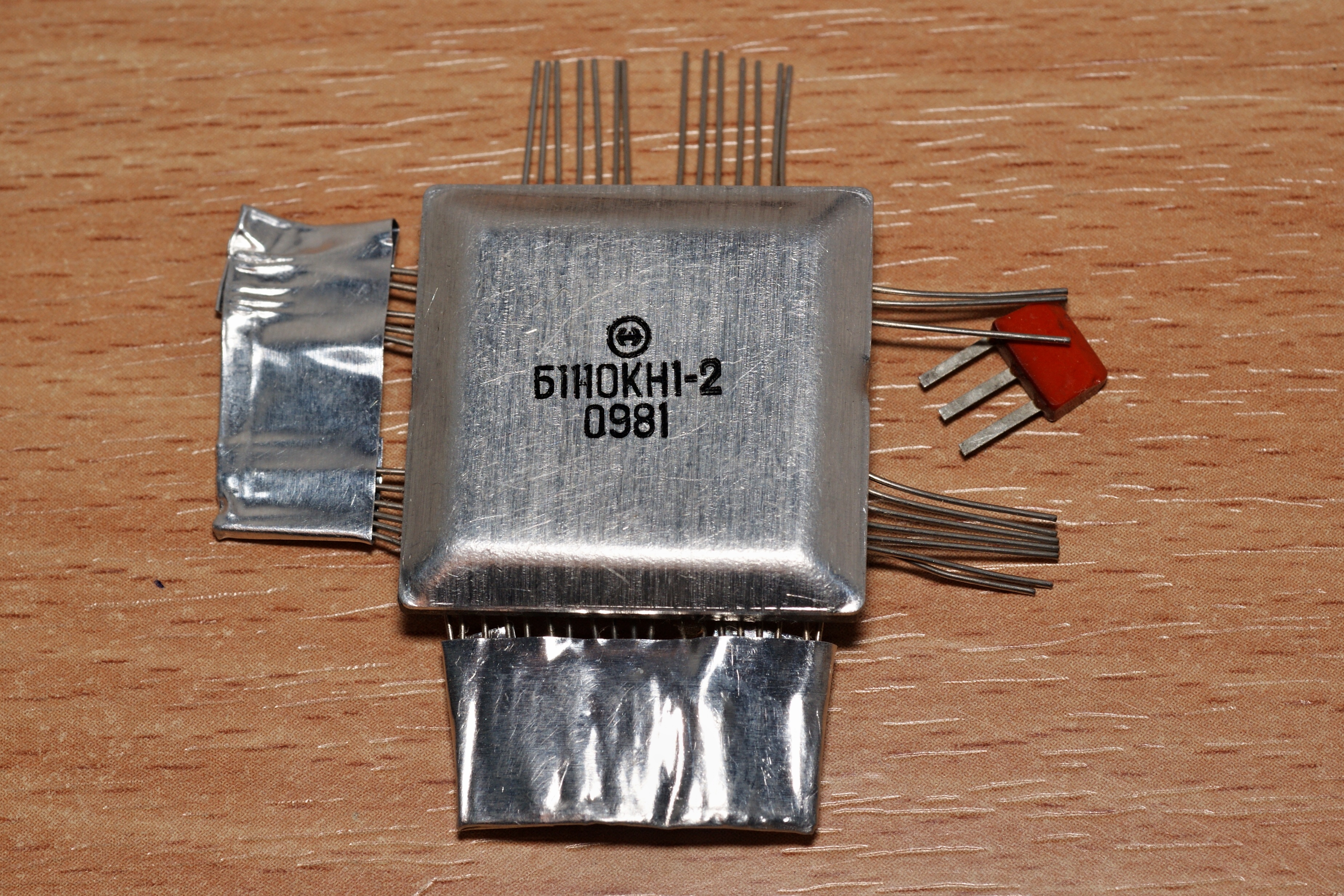

Кристалл помещен в индивидуальную тару оригинальной конструкции, которая позволяет замерять параметры прибора при нормальной и криогенной температурах.
Источники:
1. В.М. Лукашенко, Е.Г. Скуратов, В.В.
Суслов. Маломощный многоканальный коммутатор Б1110КН1-2.- "Электронная
промышленность" №4, 1983.
2. Лукашенко В.М. Криогенный многоканальный мультиплексор.-
"Радиоэлектроника и информатика", № 2(7), 1999.
