1111ая серия

Серия включает в себя различные схемы фильтров.

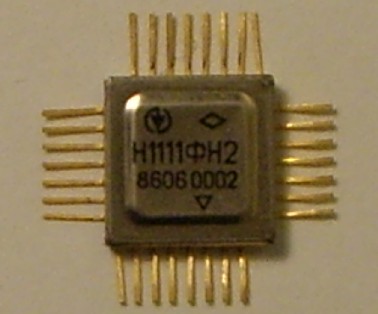

Н1111ФН2

Назначение - 4 динамических фильтра нижних частот шестого порядка с попарным управлением (2 тактовые частоты) на переключаемых конденсаторах, с раздельными входами и выходами (бК0.347.271-02 ТУ). Содержит 1148 интегральных элементов, корпус - Н09.28-1В.

Справочные листы на нее из отраслевых каталогов 1986, 1990 и 1993 годов. Если проследить эволюцию параметров по ним, то за годы микросхема, как ни странно, только потеряла - допустимая нижняя граница атмосферного давления от исходных 10-6 мм рт. ст. была поднята до 5 мм рт. ст., а наработка снижена вдвое (до 50000 часов).

Производитель - "Квазар", г.Киев (Украина).

Разработана она в КНИИМП, однако история её возникновения имеет две версии.
По одной из них, микросхема была разработана в 1979-1988 годах в тесном сотрудничестве и по заказу НИИ приборостроения (г. Жуковский) в ходе НИОКР "Ключ-1". Предназначена она была для применения в специальной аппаратуре спектрального анализа сигналов. Данные БИС могли быть также использованы как ФНЧ с граничными частотами до 20 кГц и в обычной аппаратуре.

Согласно второй, Н1111ФН2 разработана в первой половине 80-х годов по заказу «Истока», тема "Ключ-3". Микросхемы изготавливались по технологии n-МОП; обещали в дальнейшем заменить на КМОП. Зарубежного аналога нет (хотя по некоторым источникам прототип был, некая R5607); было сделано несколько промежуточных вариантов.

Электрические параметры

Напряжение питания +15; +3 В
Ток потребления от первого источника - 6 мА
Напряжение шума, приведенное ко входу - 1,5 мВ
Коэффициент усиления напряжения - не менее 1,4
Коэффициент ослабления в полосе задержания - не менее 60 дб
Коэффициент гармоник - не более 5%
Верхняя граничная частота полосы пропускания - от 340 до 490 гц
Входное напряжение - не более 1 В
Диапазон рабочих температур -60...+85°С
Сохраняемость 25 лет
Мин. наработка 100 тыс ч

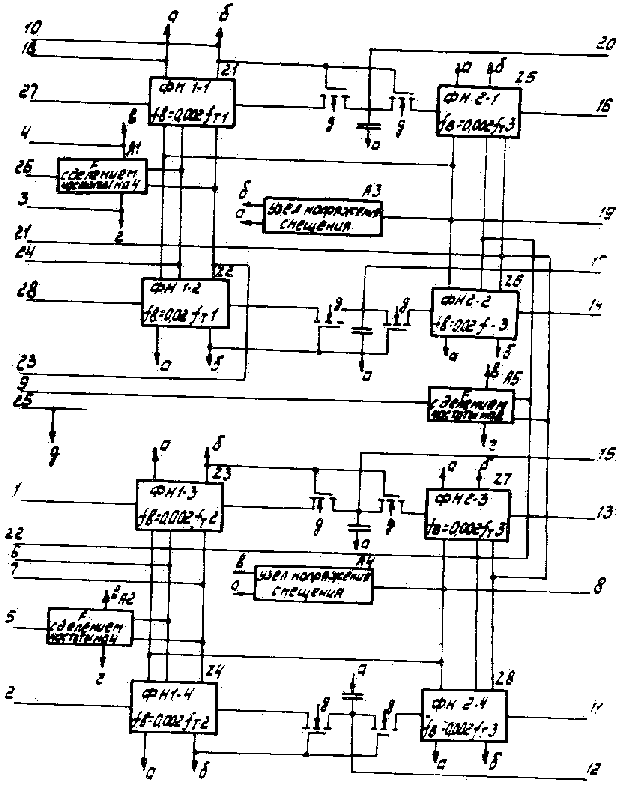

Назначение выводов: 1 - вход 3; 2 - вход 4; 3 - общий 1; 4 - Uп1 (дополнительный); 5 - вход fт2; 6 - контроль Uт3; 9 - вход fт3; 10 - Uп1; 11 - выход 4; 12 - выход 41; 13 - выход 3; 14 - выход 2; 15 - выход 31; 16 - выход 1; 17 - выход 21; 18 - общий 2; 19 - контроль Uib1; 20 - выход 11; 21 - UT6; 22 - UT5; 23 - UT2; 24 - UT1; 25 - Uп2 (подложка); 26 - вход fт1; 27 - вход 1; 28 - вход 2

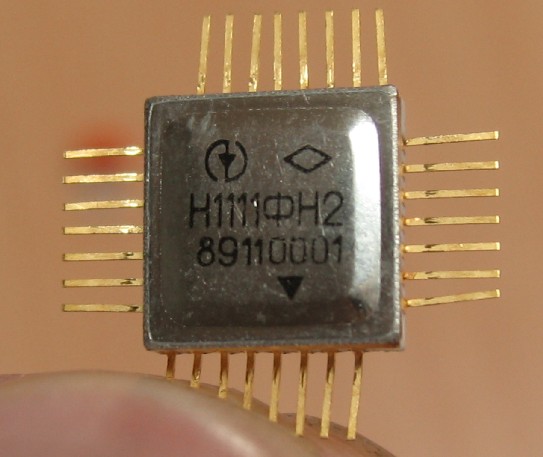

(фото из коллекции Александра Перебаскина)

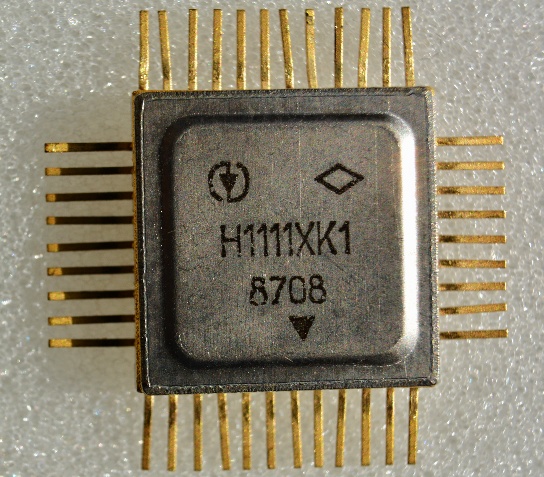

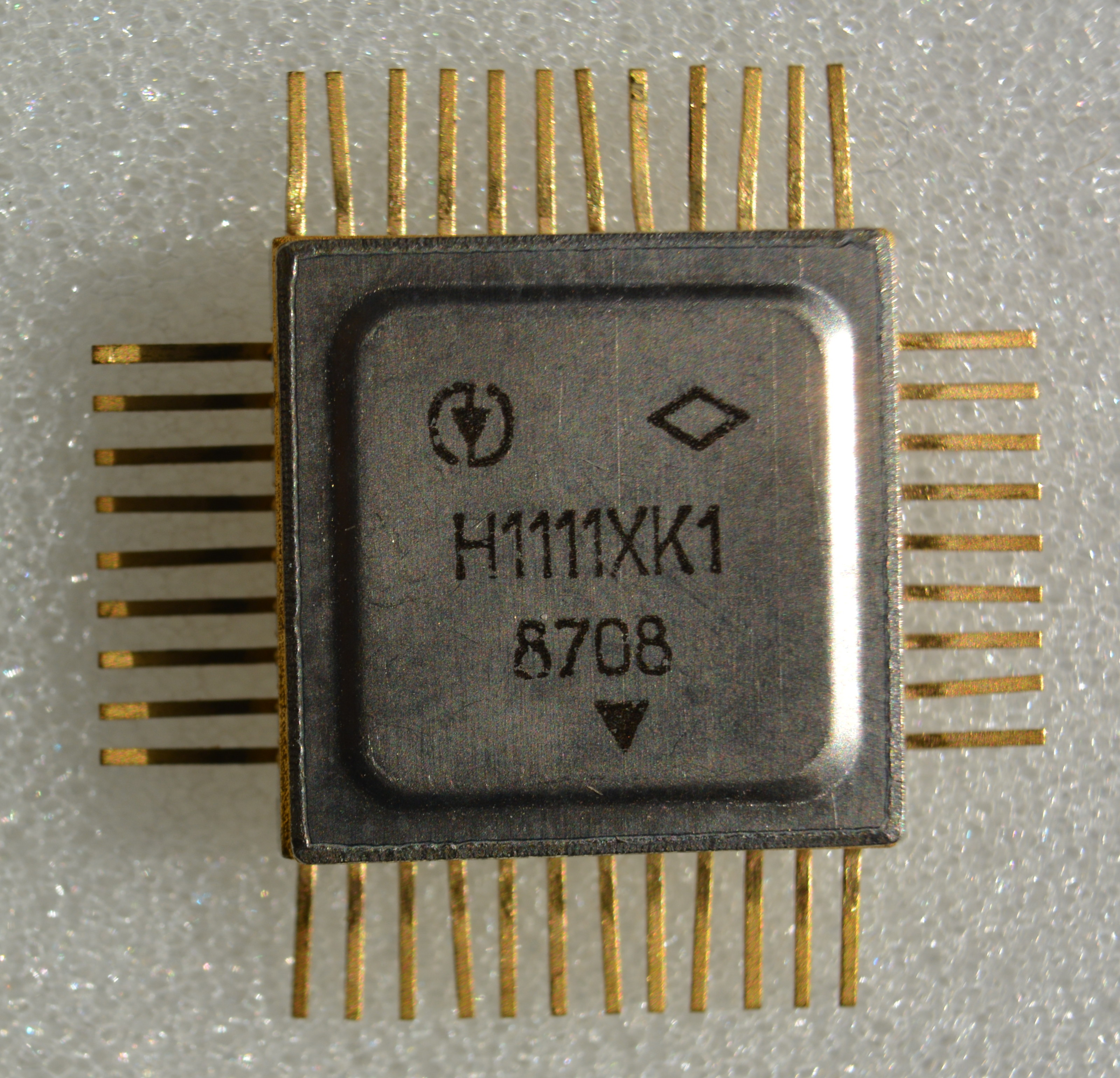

1111ХК1


(фото с форума "Портативное ретрорадио")

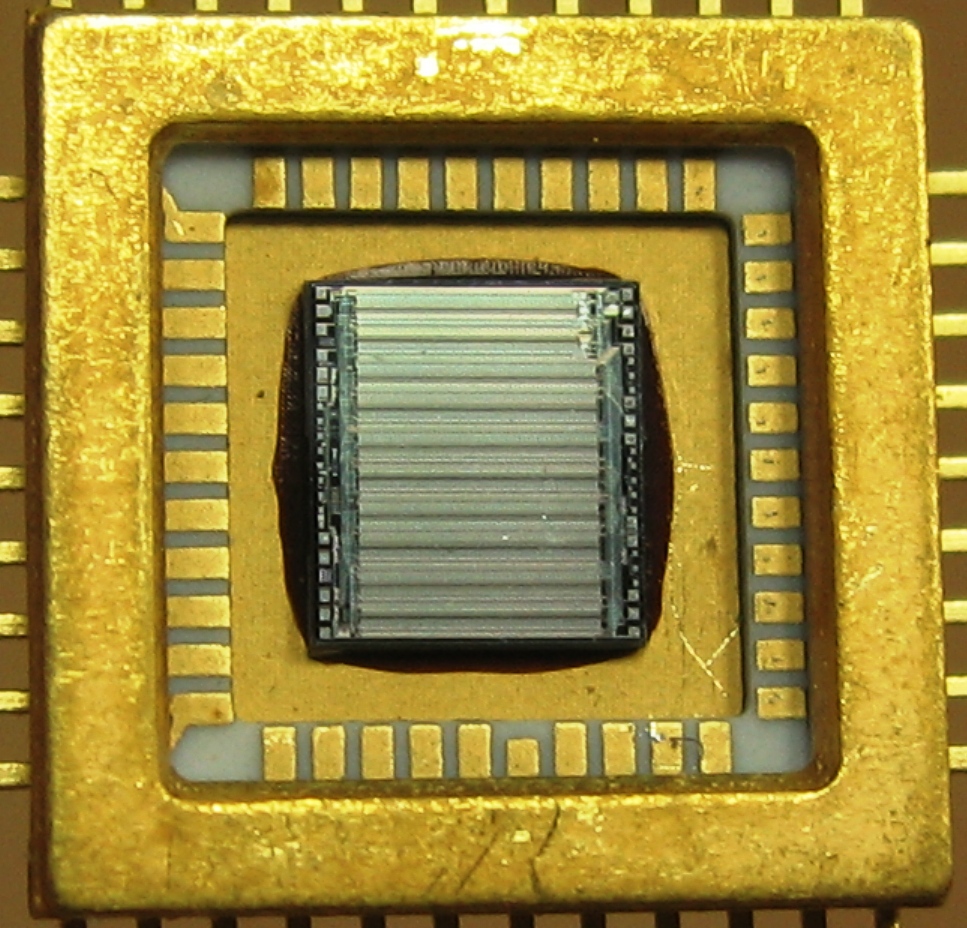

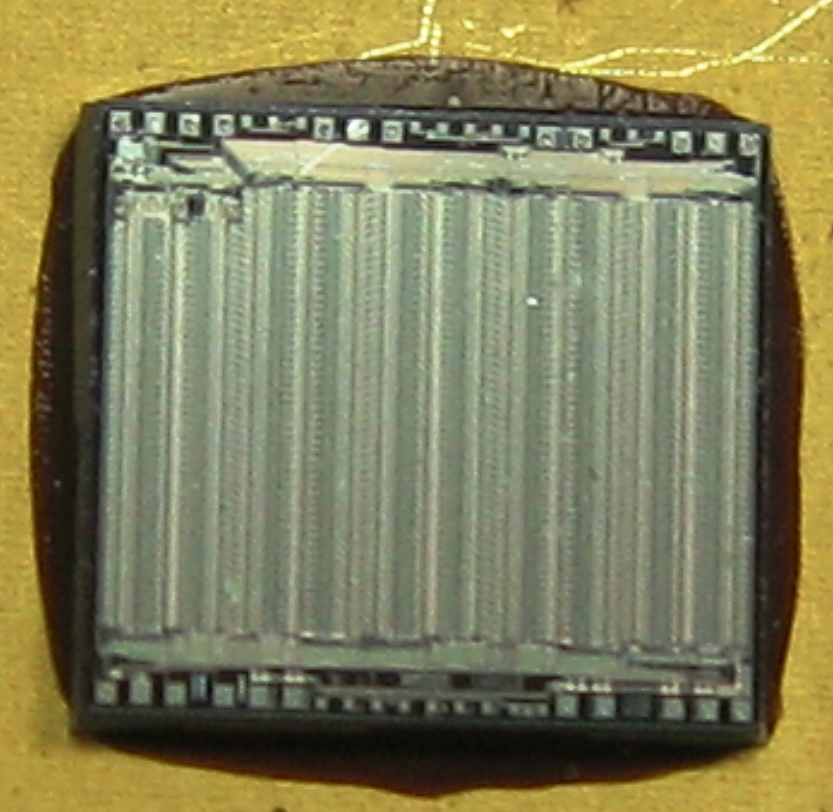

Такой микросхемы в справочниках не числится... Долгое время она вообще была известна лишь в виде "полуфабриката":

Источники:

1. АИПС "Меркурий". Каталог интегральных микросхем. Часть 1. Приборы общетехнического назначения. - ЦКБ "Дейтон", редакция 1990г.
2. Микросхемы интегральные серии 1111...1500.- СПб.: Издательство РНИИ "Электронстандарт", 1993.
3. Стратегия выбора. - К.: "Корнiчук, 2012.
