Серия изготовлена по биполярной технологии и предназначена для применения в устройствах экспонометрии и автоматики кино- и фотоаппаратуры.
Производитель - Таллинский радиотехнический завод им. Ханса Пегельмана.

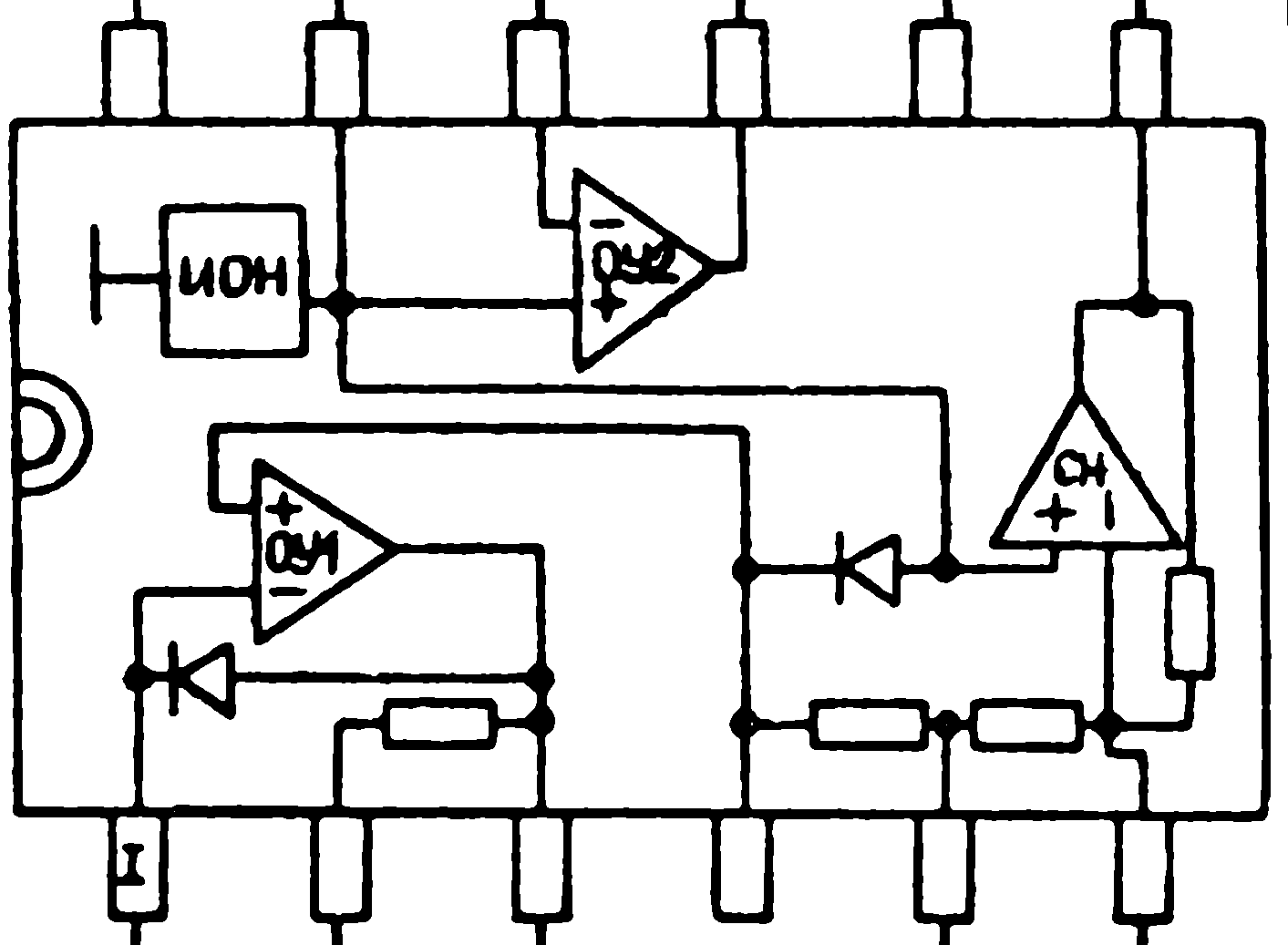

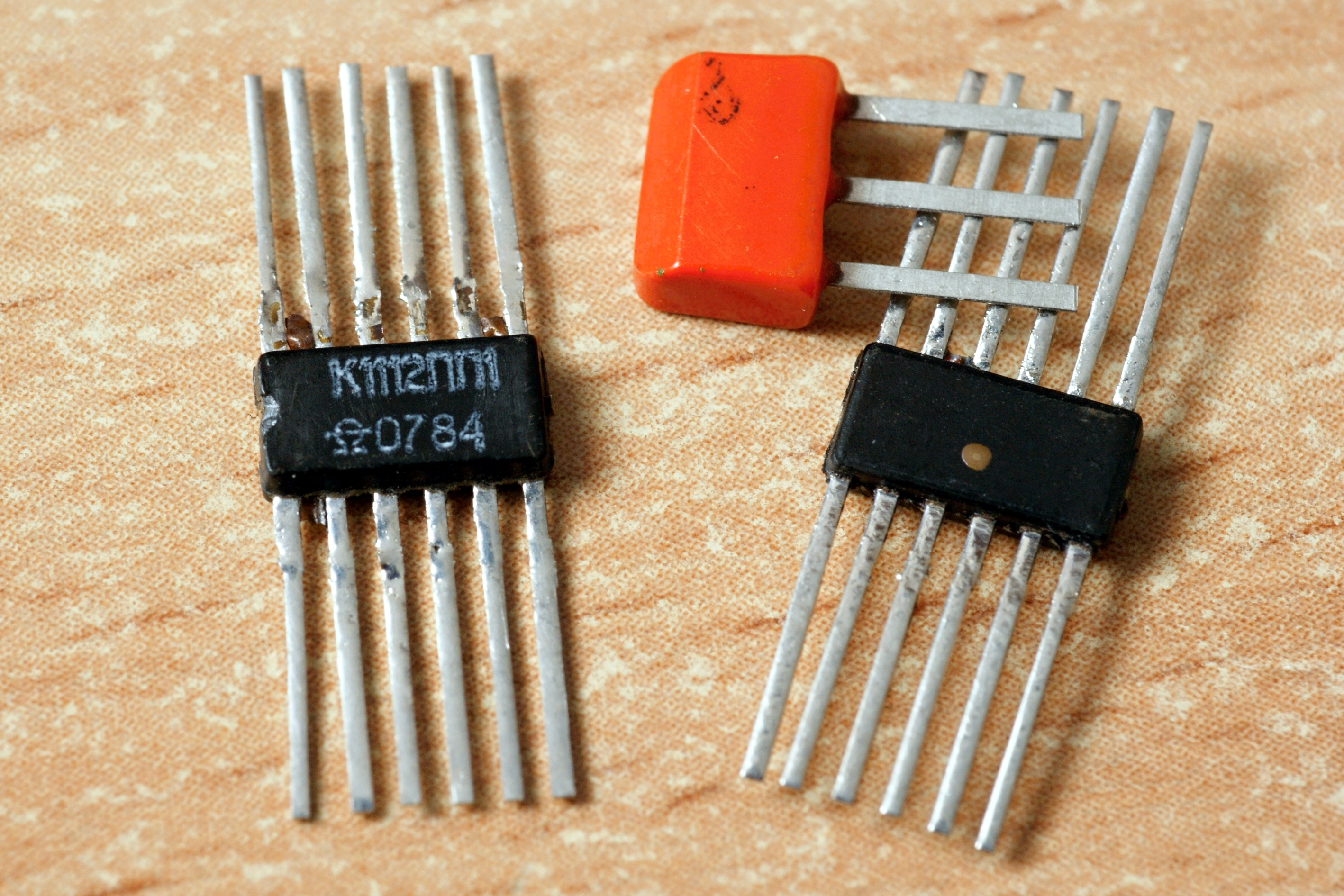

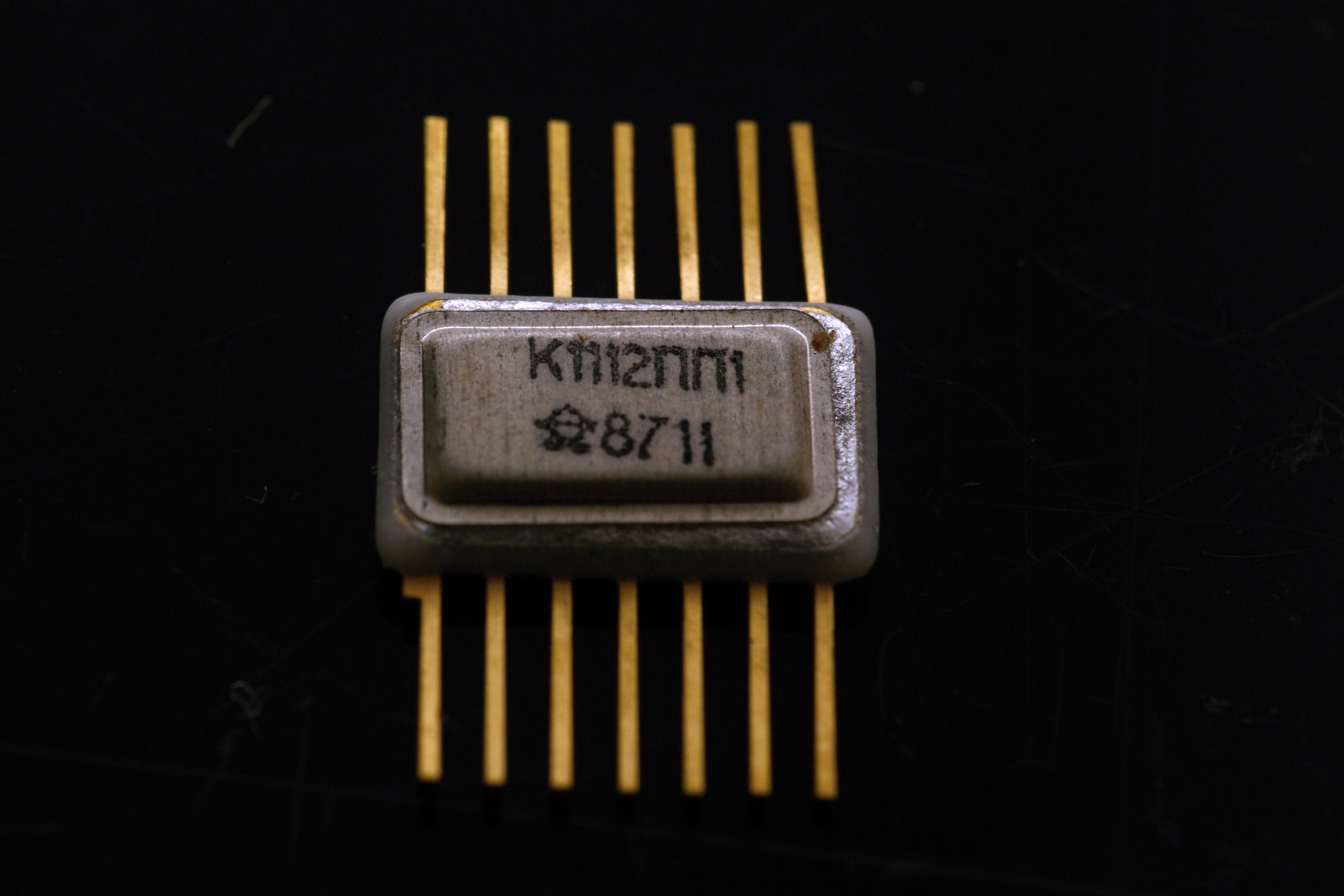

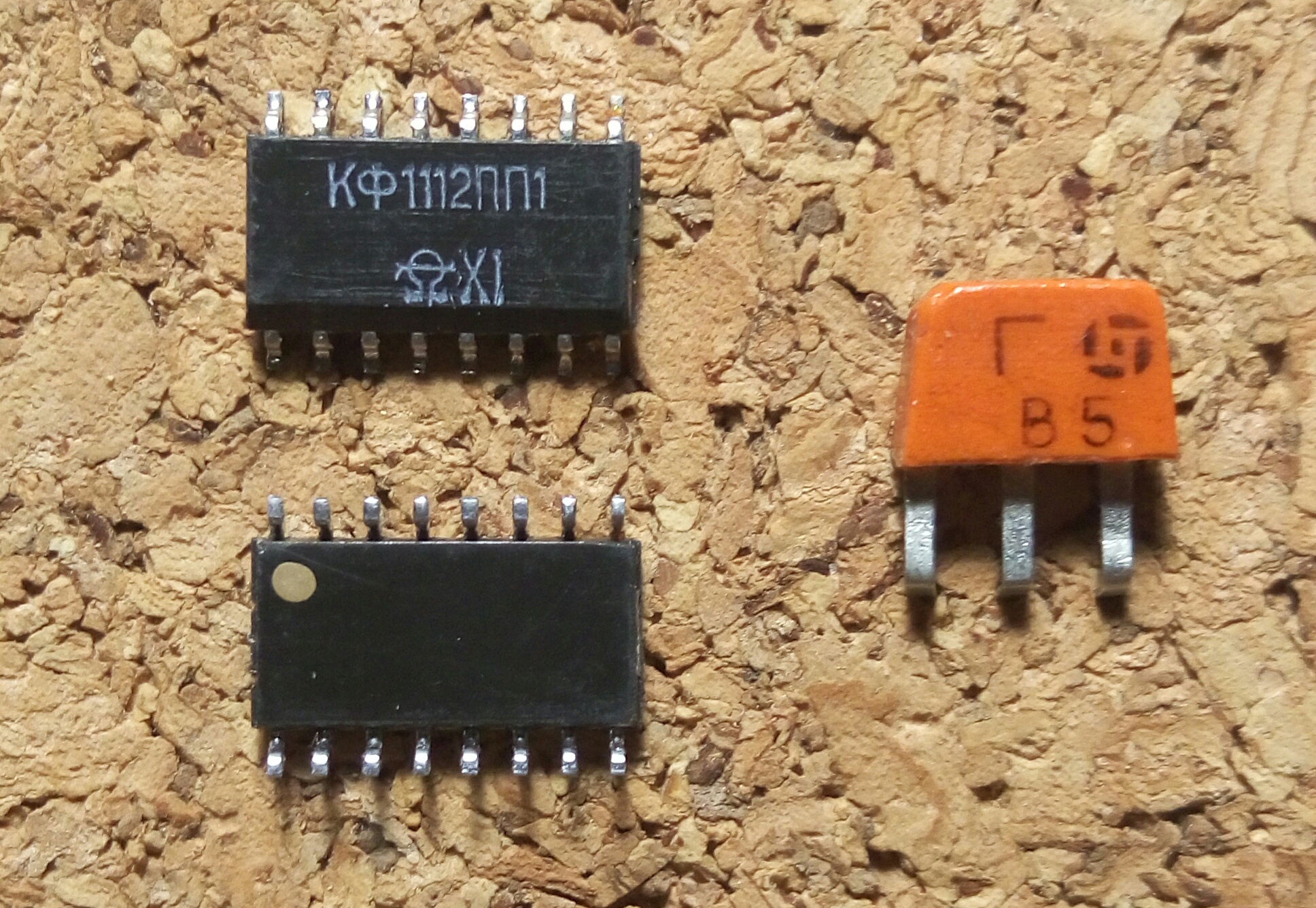

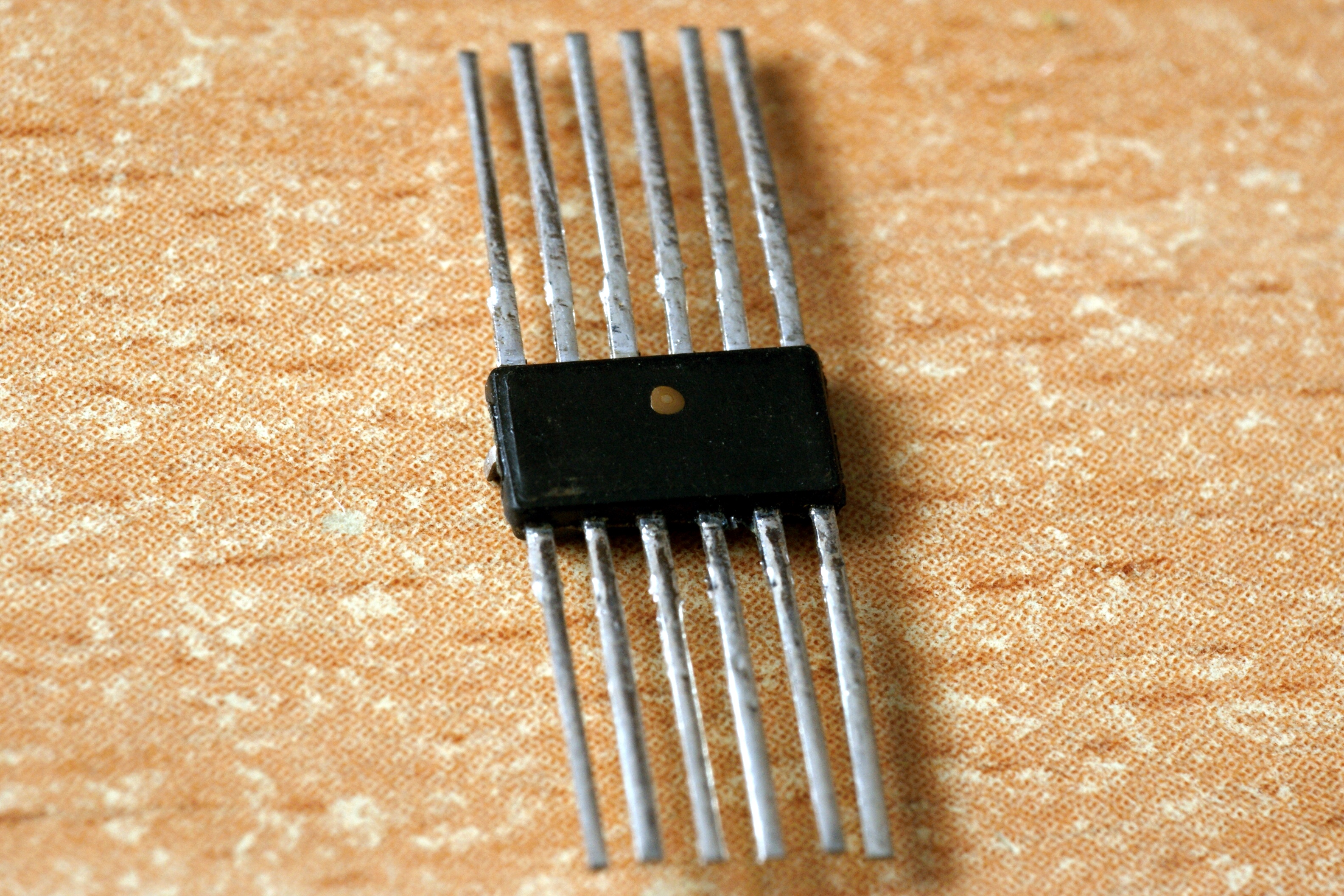

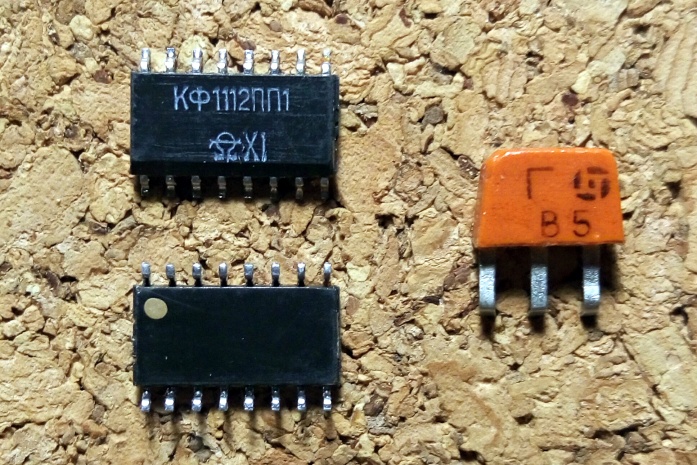

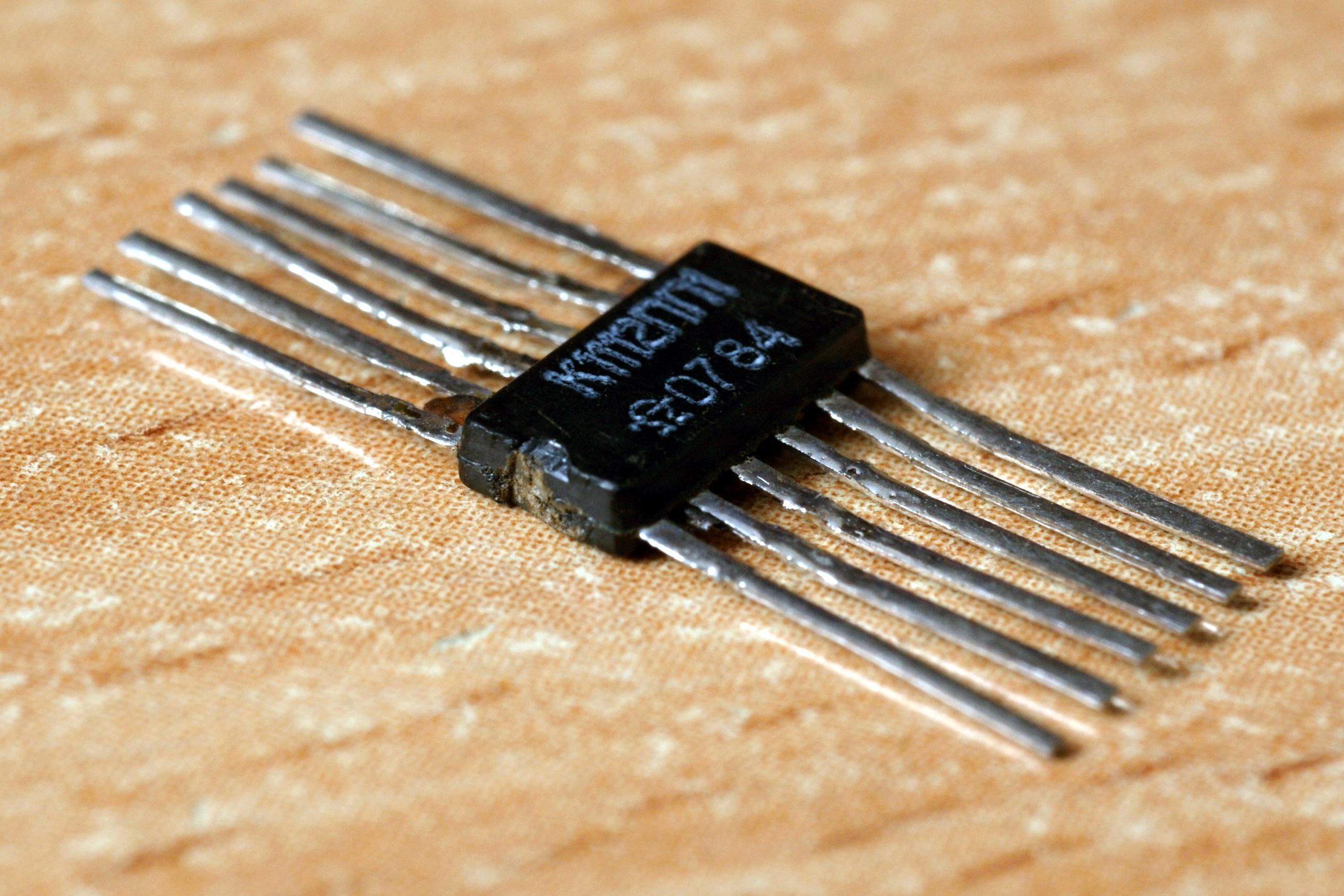

Схема определения баланса электрического моста с индикацией;
при этом в "Каталоге перспективных
серий ..." она названа "ИС
логарифмирующего преобразователя для
устройств экспонометрии
кинофотоаппаратуры".
Справочный листок на неё и заводские паспорта, версия 1 (от Александра Перебаскина), версия 2. |

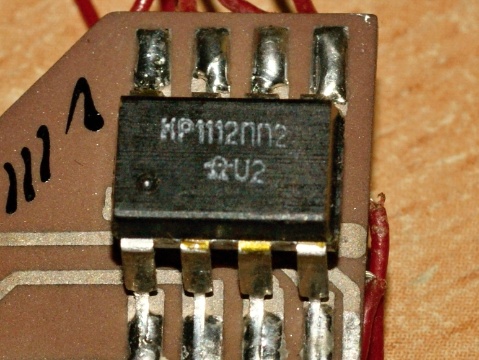

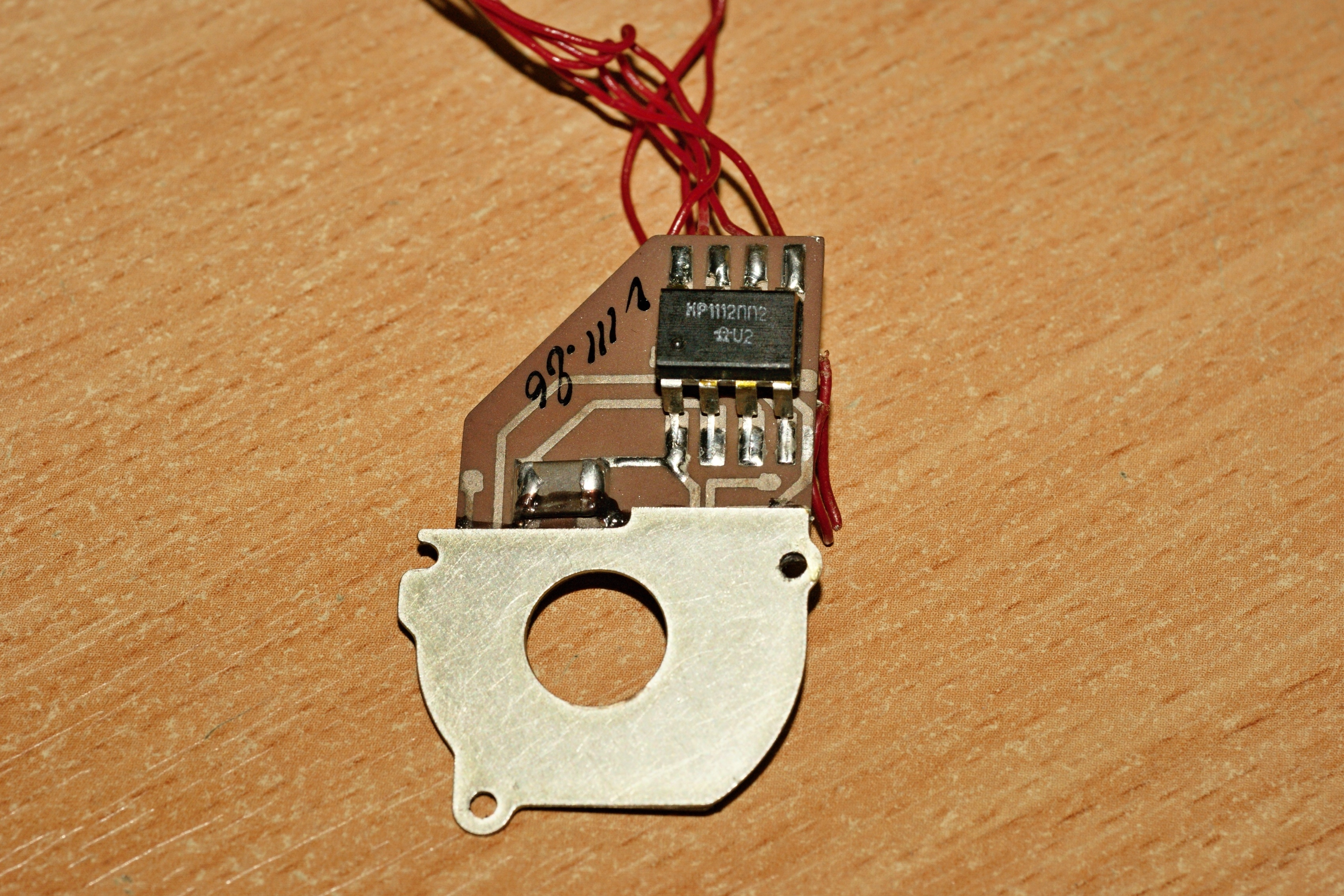

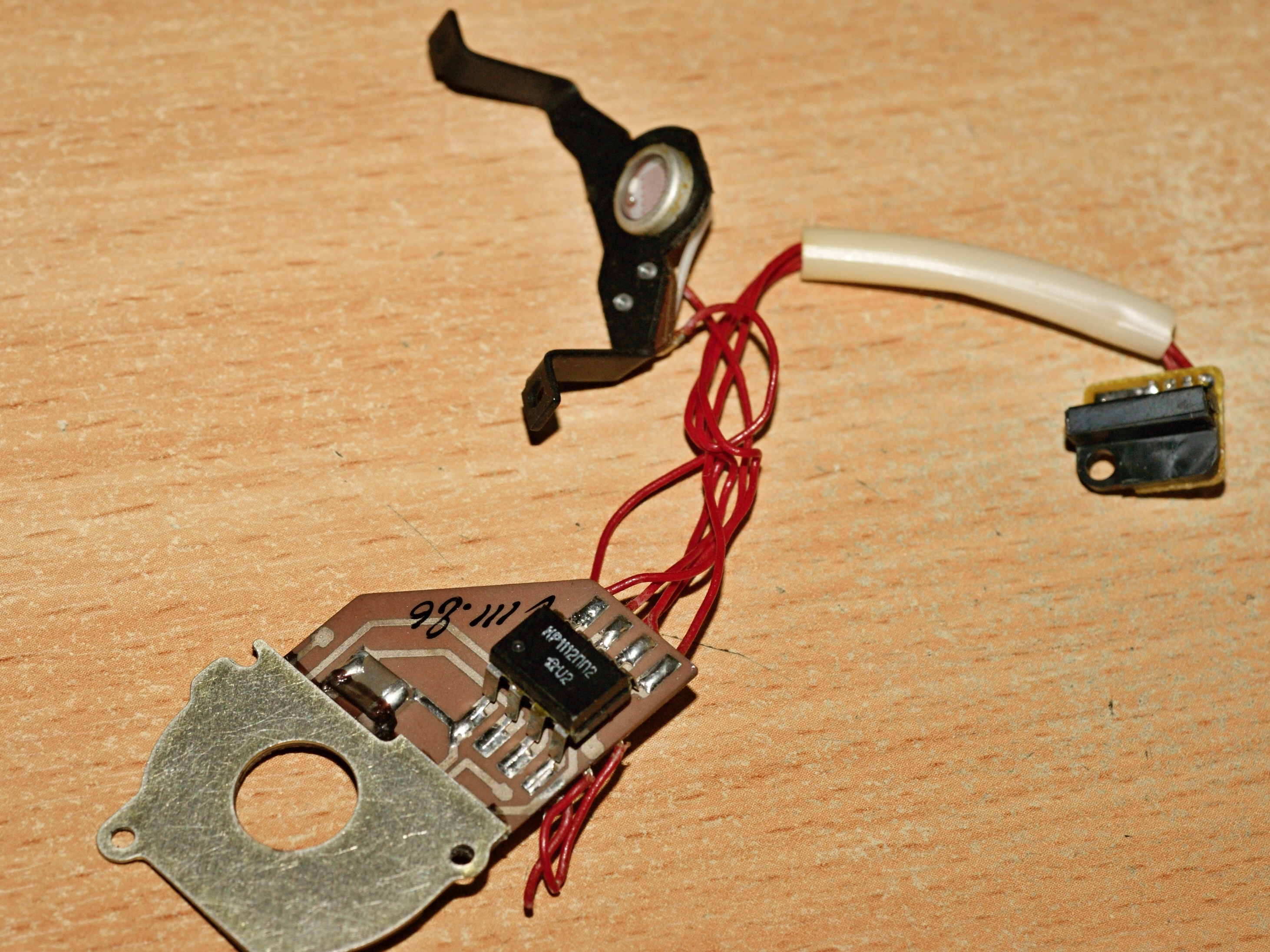

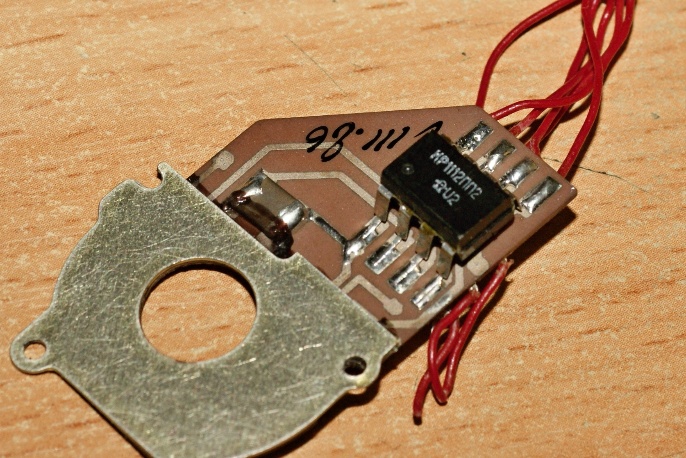

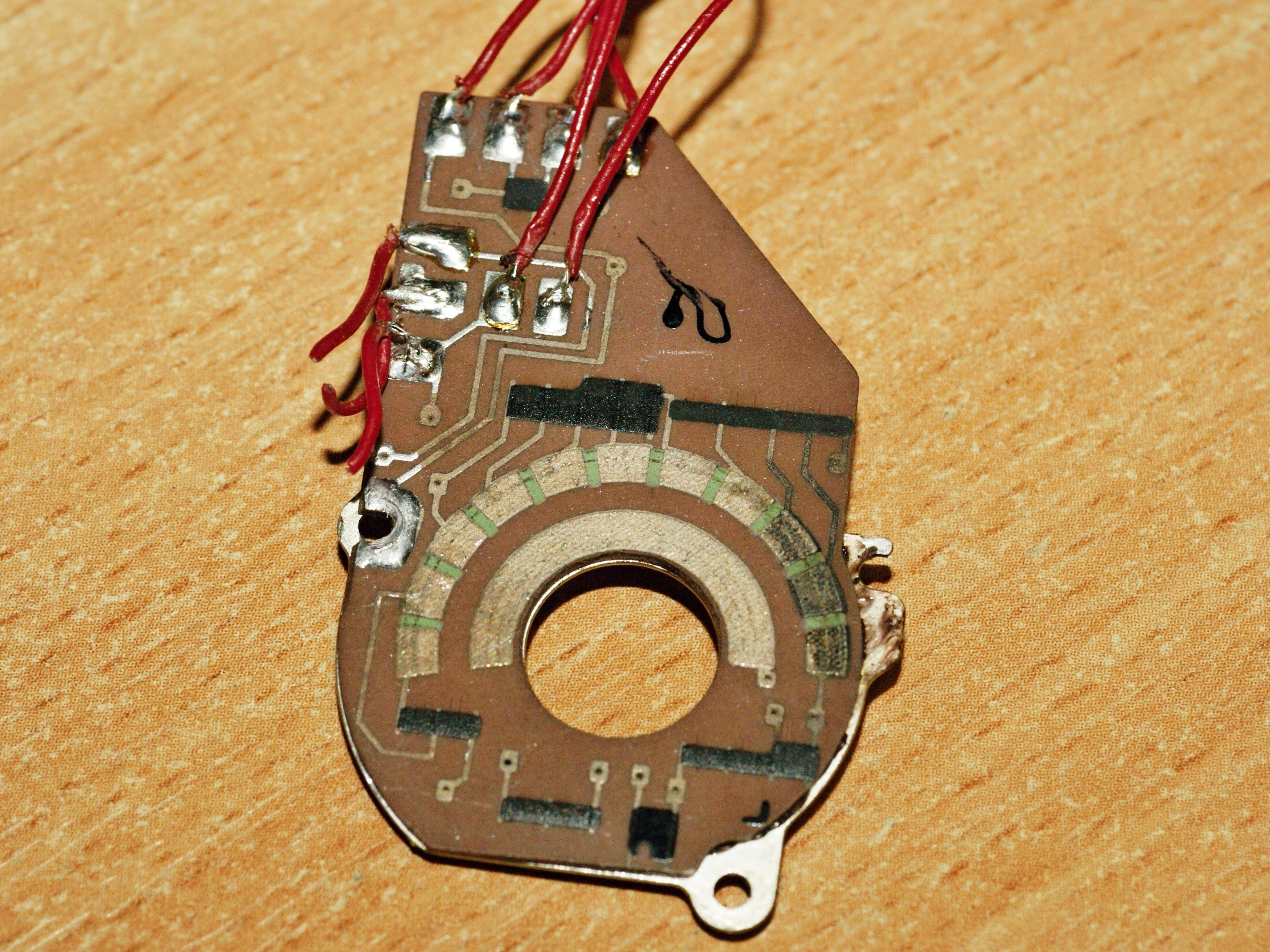

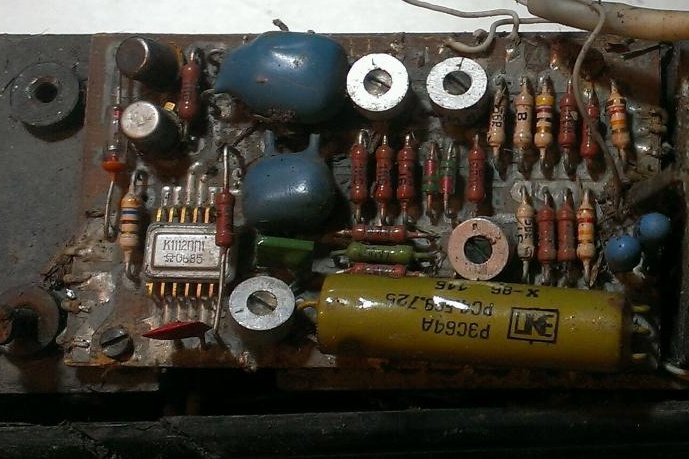

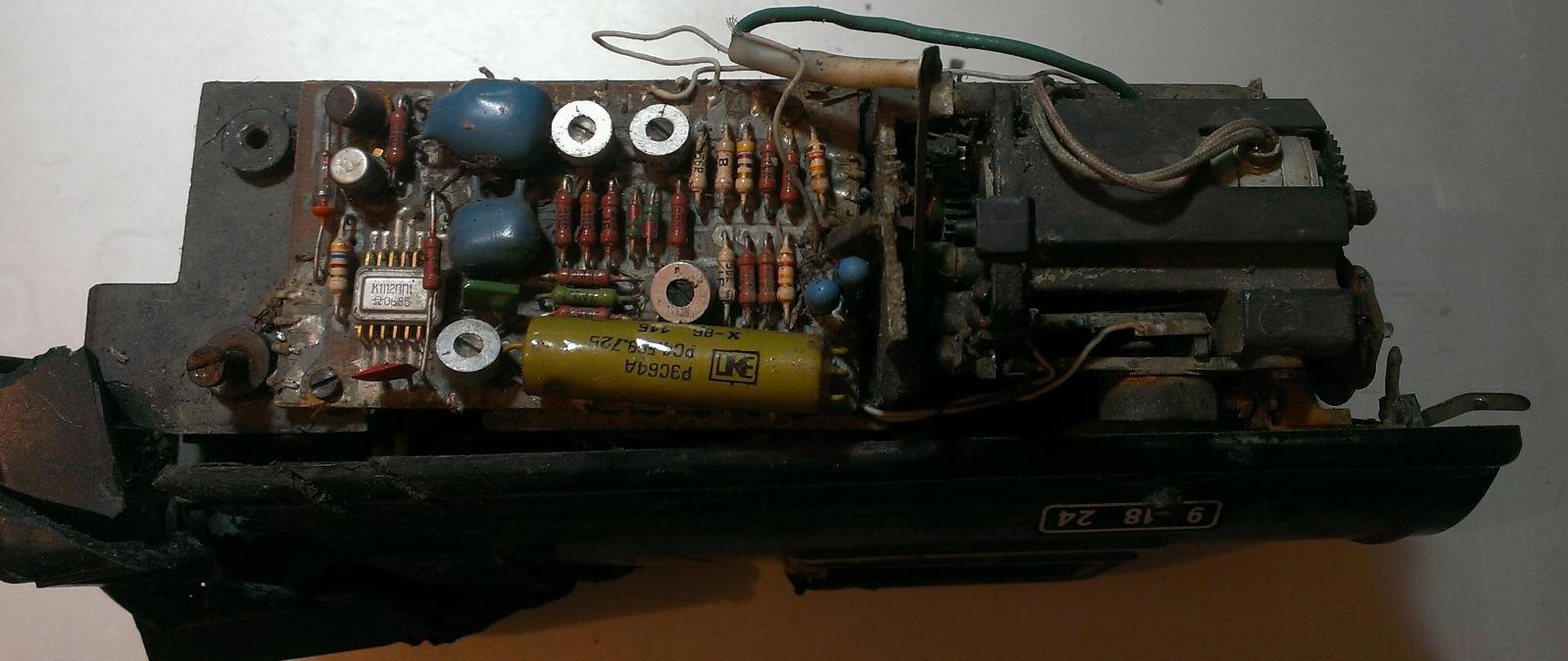

Микросхема нашла применение в фотоаппарате "Киев-19" (обратную сторону платы можно посмотреть здесь).

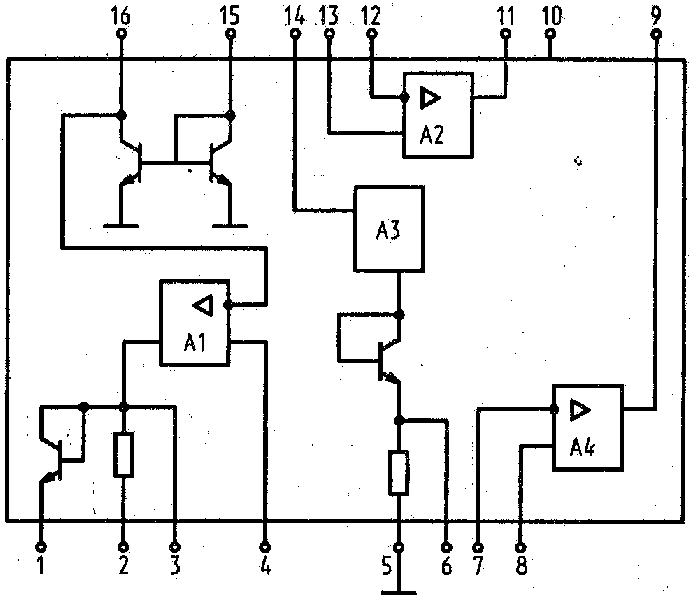

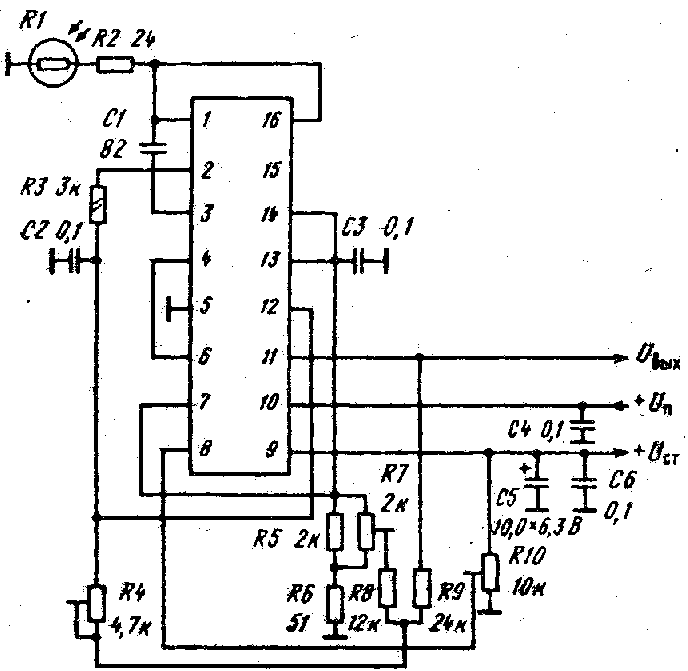

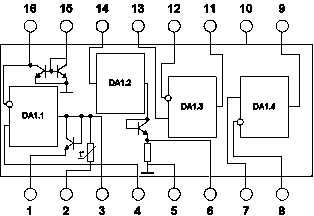

Низковольтный функциональный преобразователь для устройств экспонометрии и автоматики. Содержит 106 интегральных элементов.
"В 1986-1988 годах по заказу Красногорского механического завода в Таллине проводилась ОКР "Перевод ИС серии 1112 на напряжение 2,5 В -10%, 2,5 В +20%; ток потребления <3 мА" под шифром "Экипаж". В результате ОКР была разработана интегральная микросхема КФ1112ПП5 - низковольтный функциональный преобразователь для устройств экспонометрии и автоматики.
ИС КФ1112ПП5 функционально заменяла ИС КФ1112ПП1, КФ1112ПП3, КФ1112ПП4 при более низком напряжении питания и токе потребления.
Основными исполнителями ОКР были: главный конструктор ОКР М.К. Раус, инженер-технолог I категории (зам. главного конструктора по технологии) Э.Э. Вильде, зам. начальника ОРИИО (зам. главного конструктора по метрологии) Р.Ю. Лейбак, инженер-конструктор III категории (измерение и макетирование) Э.У. Лайнярв, инженер-конструктор II категории (измерение и исследование электрических параметров) Н.С. Рахман, инженер-конструктор I категории (зам. главного конструктора по схемотехнике) Р.В. Тийкмаа, инженер I категории (проведение испытаний и исследование образцов) С.П. Тертышная, инженер II категории (куратор ОКР, оформление документации) В.О. Шухурт и другие.
Основной задачей ОКР было улучшение экономических показателей микросхем КФ1112ПП1, КФ1112ПП3, КФ1112ПП4 в части уменьшения напряжения питания и тока потребления в два раза и создание одной универсальной конструкции микросхемы, выполняющей функции всех трех перечисленных ИС. На базе предыдущих схем были созданы фотоаппараты и кинокамеры ЗЕНИТ-автомат, ЗЕНИТ-12сд, ЗЕНИТ-АМ, Кварц-8XL.

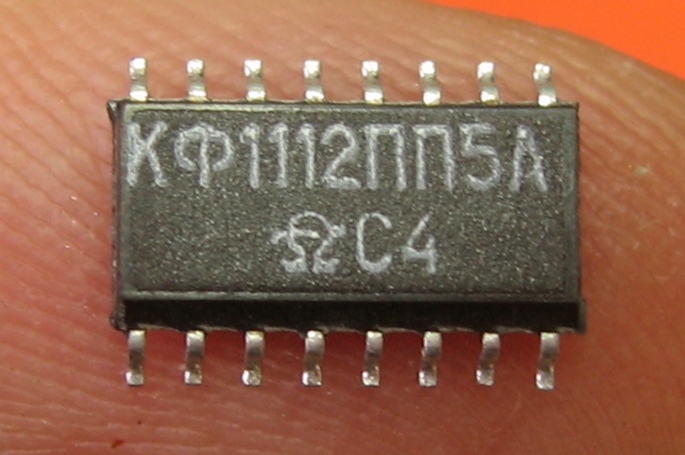

Новая микросхема была выполнена в 16-выводном миникорпусе типа 4308.16-1. Разделение микросхемы КФ1112ПП5 по функциям микросхемы КФ1112ПП1 или КФ1112ПП3 или КФ1112ПП4 выполнялось внешними соединениями. Кроме того, пониженное напряжение питания позволяло, после небольшой переделки у потребителя, работу микросхемы и в режиме КФ1112ПП2. Было запланировано выпуск двух групп микросхем: А и Б. При наличии единой конструкции в каждой из групп проверялась и гарантировалась разная система параметров. Микросхемы КФ1112ПП5А функционально были способны заменить микросхемы КФ1112ПП1 и КФ1112ПП3, а микросхемы КФ1112ПП5Б - КФ1112ПП4." - сайт Научно-Технического Центра (бывш.ОКБ) Красногорского завода им. С.А. Зверева
Максимальное выходное напряжение (Uип - 1) В | |
Напряжение смещения нуля первого ОУ КФ1112ПП5Б не более 30 мВ | |
Напряжение источника опорного напряжения 0,85 ... 1,2 В | |
Максимальное выходное напряжение компаратора - (Uип - 0,5) В | |
Изменение выходного напряжения логарифмирующего преобразователя КФ1112ПП5А при изменении на декаду входного тока (Iвх = 0,2...500 мкА) - 50 ... 115 мВ | |
Минимальное выходное напряжение ОУ - 0,3 В | |
Ток потребления не более 3 мА | |
Входной ток ОУ и компаратора не более 0,2 мкА | |
Сопротивление терморезистора КФ1112ПП5А 3,5 ... 14 кОм | |
Коэффициент усиления по напряжению ОУ КФ1112ПП5Б не менее 800 | |
Относительное отклонение изменения выходного напряжения КФ1112ПП5А от логарифмического закона изменения не более 15% | |
Напряжение питания 2,25 ... 3,25 В | |
Температура окружающей среды -25 ... +70°С |
Источники:
1. Перечень перспективных серий ИС. Редакция 1983 г. ЦКБ "Дейтон".
2. Нефедов А.В. Интегральные микросхемы и их
зарубежные аналоги: Справочник. Т. 8. - М.: КУбК-а, 2003
