Серию составляют быстродействующие микросхемы ЦАП, выполненные по ЭСЛ технологии.
Производитель - вильнюсское НПО "Вента" (ныне Vilniaus Ventos Pusladininkiai).
Пик отечественных серийных ЦАП - восьмиразрядный преобразователь с токовым выходом и временем преобразования 10 нс. Нелинейность преобразования не превышает +0,195 МЗР.

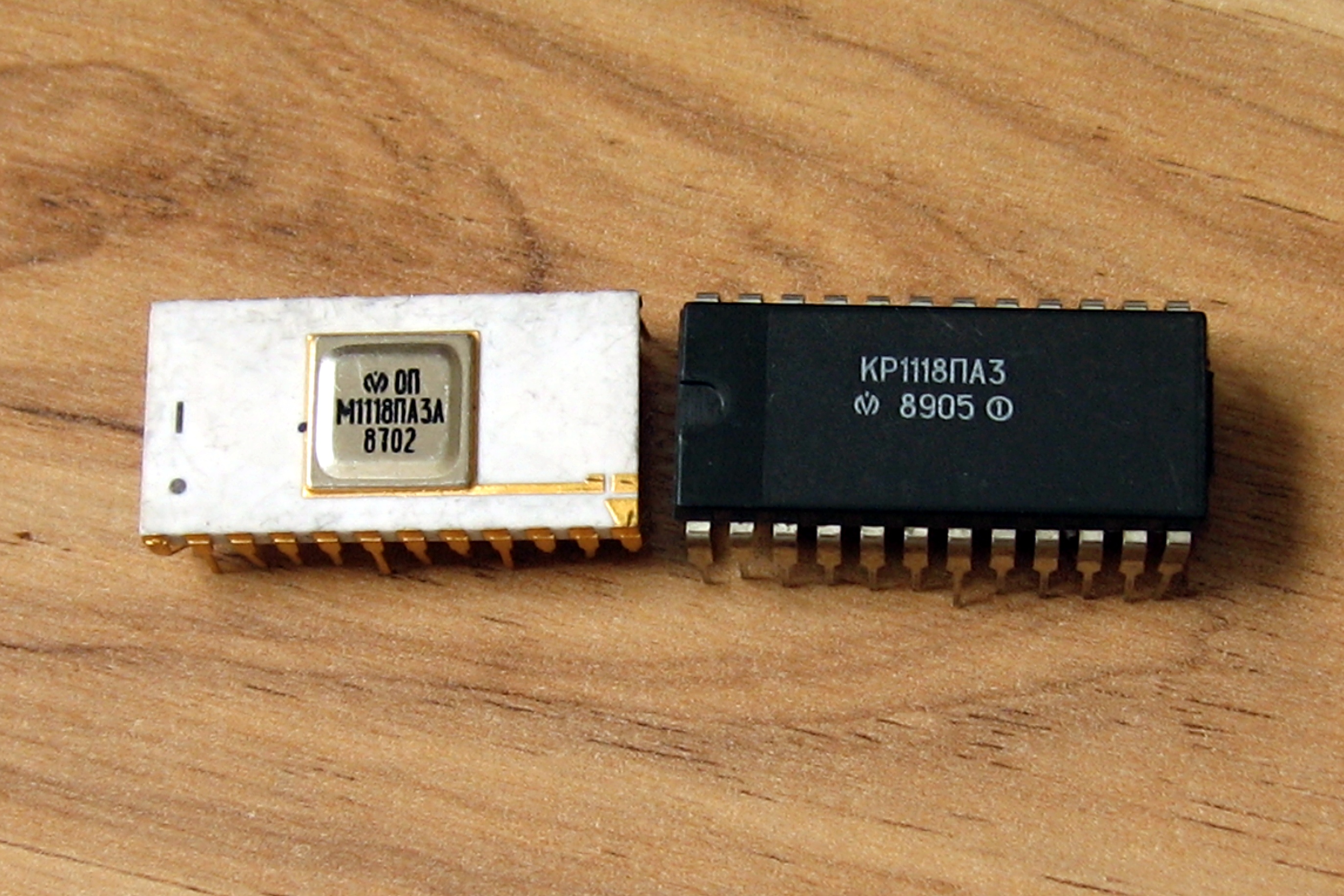

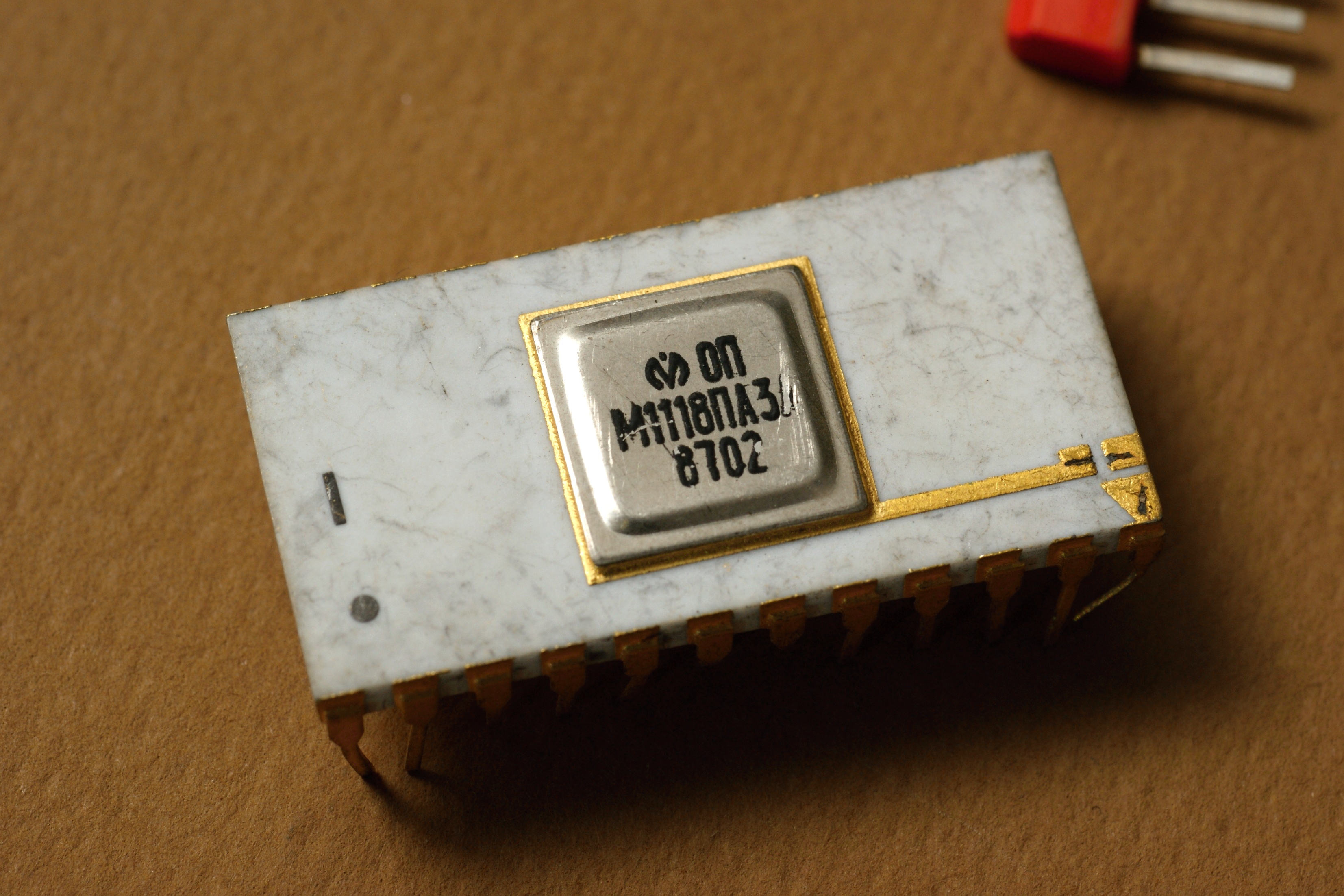

Выпускали её в разнообразных исполнениях; вот данные из отраслевого каталога на М1118ПА3 и КР1118ПА3 а также вырезка из справочника на К1118ПА3.
Микросхема разрабатывалась в ходе ОКР с романтическим названием "Вермут". Серийный выпуск был организован к 1989-90 годам. Её зарубежный прототип - SP9768 от английской фирмы GEC Plessey. Прототип вдвое быстрее, так что копирование возможно было не вполне точным.

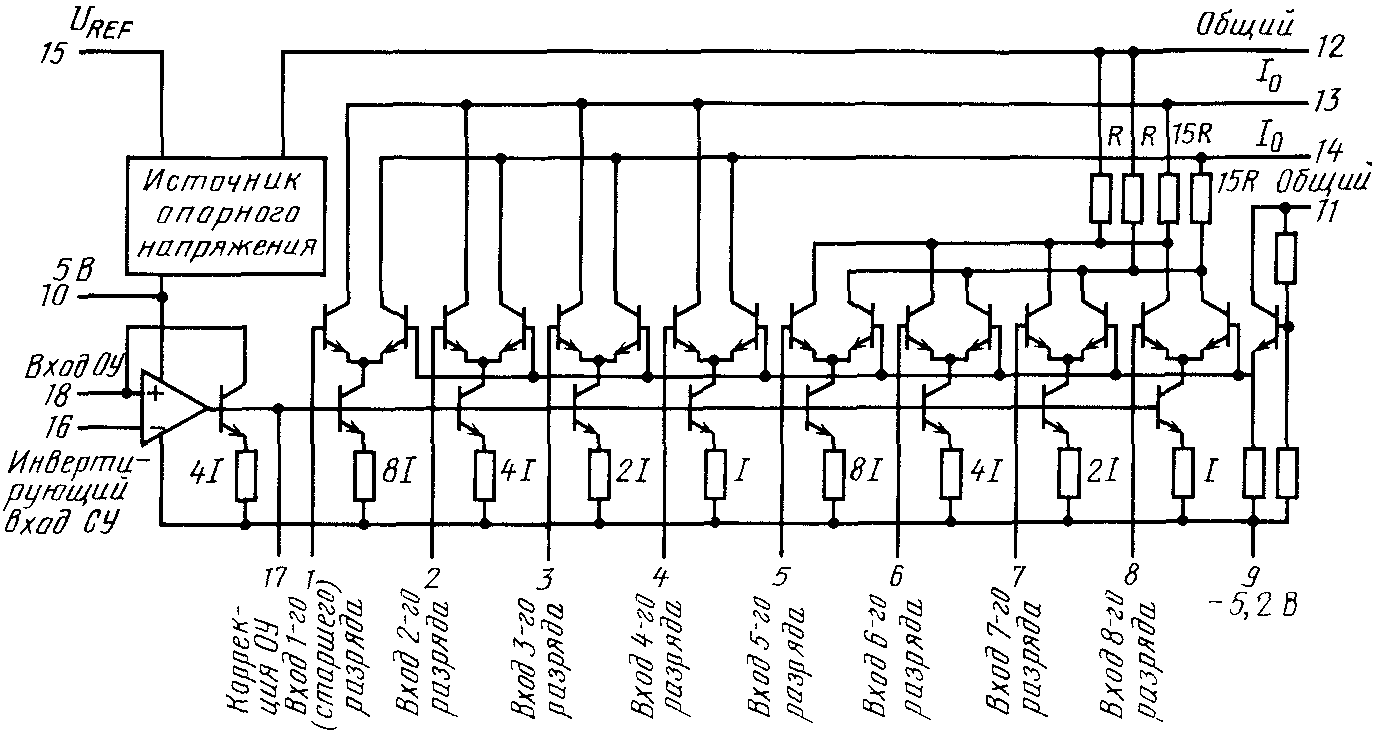

ЦАП построен по параллельной токовой структуре, составленной из двух одинаковых четырехразрядных секций токовых ключей взвешенных токов, связанных между собой делителем тока. Выходной ток 4-х младших разрядов поступает на выходы ЦАП через токовый делитель с коэффициентом деления 1:16. Преобразователь имеет внутренний источник опорного напряжения, ОУ для стабилизации выходного тока ЦАП и цепи формирования опорного напряжения для разрядных ключей.
Источники:
1. Каталог перспективных интегральных микросхем. - Москва, 1988.
2. Быстродействующие интегральные микросхемы ЦАП и АЦП и измерение их
параметров/А.-Й. К.Марцинкявичюс, Э.А. К. Багданскис, Р. Л. Пошюнас и др.;
Под ред. А. К. Марцинкявичюса, Э.А. К. Багданскиса.- М.: Радио и связь, 1988.
3. Федорков Б.Г., Телец В.А. Микросхемы
ЦАП и АЦП: функционирование, параметры,
применение. - М.: Энергоатомиздат, 1990.
4. Новаченко И.В., Телец В.А. Микросхемы для
бытовой радиоаппаратуры. Дополнение второе:
Справочник.- М.: Радио и связь, 1991.
5. Микросхемы интегральные серии
К1102...К1142, К1401...К1426.- СПб.:
Издательство РНИИ "Электронстандарт", 1992.
6. Микросхемы интегральные серии 1111...1500.- СПб.: Издательство РНИИ "Электронстандарт", 1993.
7. Микросхемы интегральные серии КР1102 ... КР1434
- 2-е изд., перераб. и доп. - СПб.: Издательство
РНИИ "Электронстандарт", 1993.
8. Интегральные микросхемы: Микросхемы для
аналогово-цифрового преобразования и
средств мультимедиа. Выпуск 1
- М. ДОДЭКА, 1996.
9. Нефедов А.В. Интегральные микросхемы и их зарубежные аналоги: Справочник. Т.
8. - М.: ИП РадиоСофт, 2001.
