1146ая серия

Серия включает в себя различные схемы для цифровой обработки сигналов, в частности, в телефонной аппаратуре.

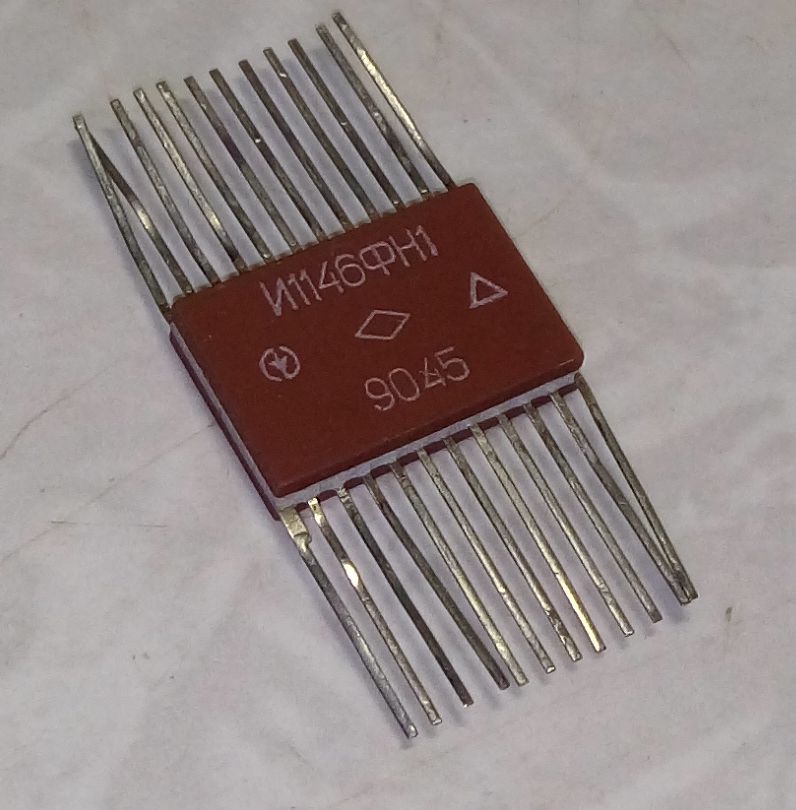

И1146ФН1

Как ни удивительно, но по этой микросхеме у меня нет никаких данных, кроме общего описания - некий сдвоенный ФНЧ на переключаемых конденсаторах.

Также обращает на себя внимание редкий корпус типа "И".

Производитель - киевский "Квазар".


(фото Александра Назаренко)

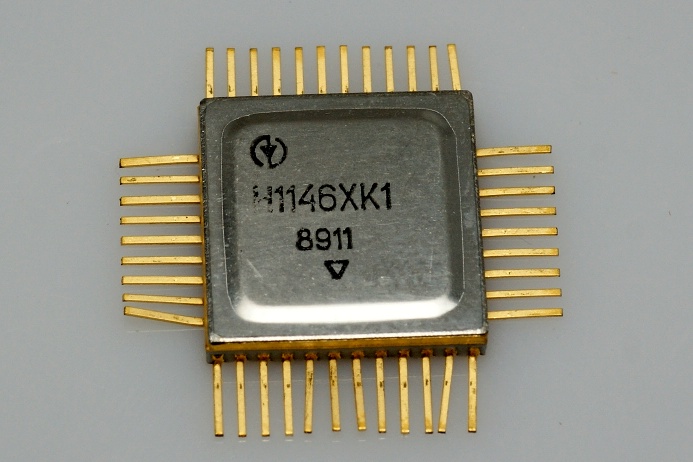

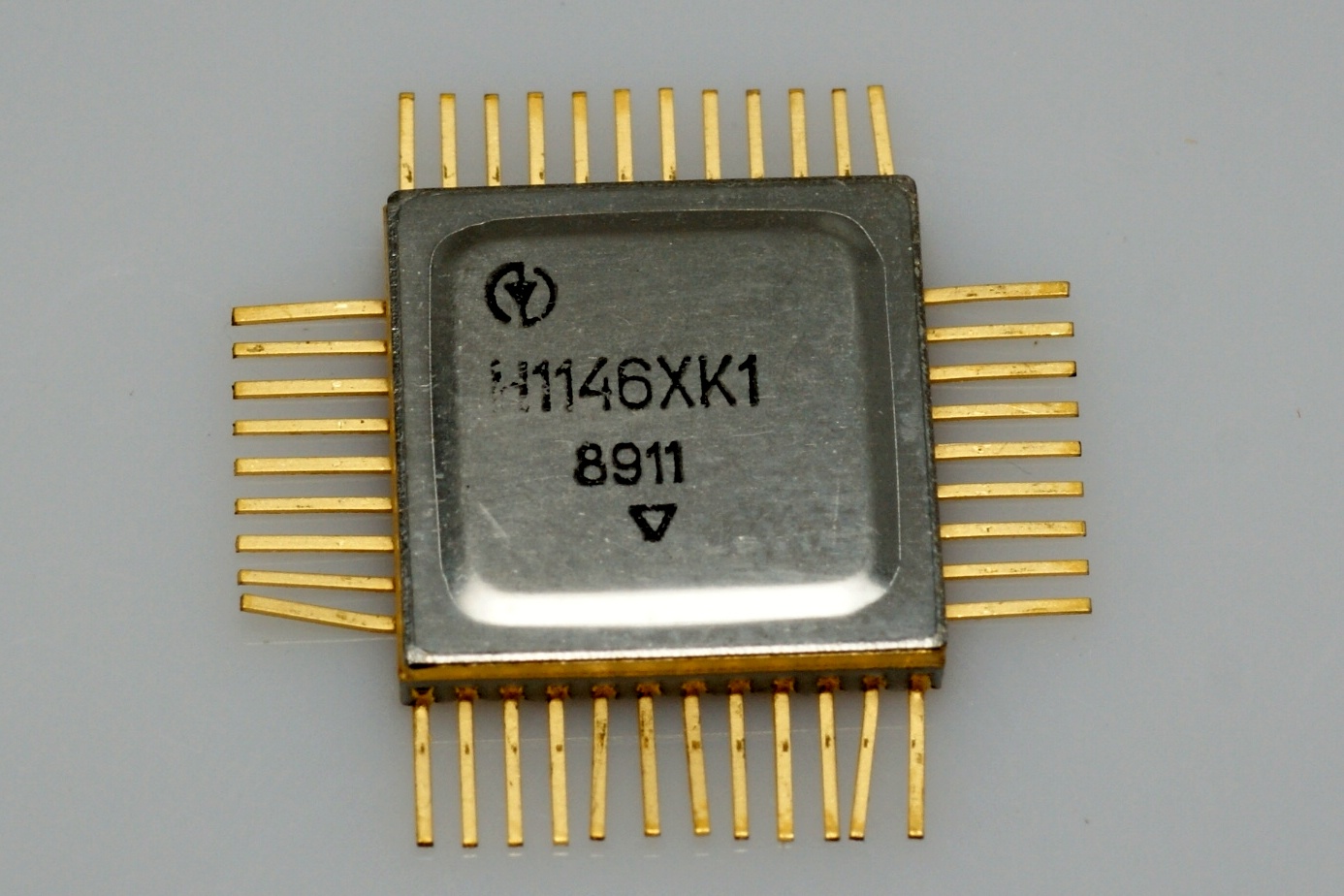

Н1146ХК1

Программируемый аналого-цифровой коррелятор. Производитель - киевский "Квазар"; тема "Камертон-4".

Подробностей по ней немного. Содержит 10510 интегральных элементов. Корпус типа Н14.42-2В. Выпускается по ТУ БКО.347.657-01 ТУ.

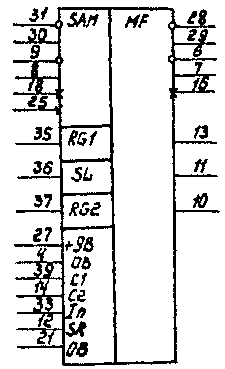

Назначение выводов

1–3, 5, 15, 17, 19, 20, 22–24, 26, 32, 34, 38, 40–42 – свободные; 4, 21 – общий; 6, 7, 10, 11, 13, 16, 28, 29 – выходы; 12 – установка в исходное состояние; 14 – питание (Uп2); 8, 9, 16, 18, 25, 30, 31, 35 – 37 - выходы; 27 – питание (Uп1); 33 – ток потребления; 39 – питание.

Электрические параметры

Напряжение источника питания 9 В ±10%
Ток потребления от источника питания <350 мА
Коэффициент гармоник <3%
Коэффициент усиления напряжения при Ft = 5 МГц - 2...4
Коэффициент усиления напряжения при Ft = 0,5МГц - 2,3...3,7;
Выходное напряжение низкого уровня - 1,6 В
Выходное напряжение высокого уровня - 4,3 В
Относительный динамический диапазон по напряжению >54 дБ
Температура окружающей среды -60...+125°С
Потребляемая мощность < 0,3 Вт
Напряжение тактового сигнала - 8,1...9,9 В
Максимальное входное напряжение - 1 В
Максимальное сопротивление нагрузки - 10 Ом
