1216ая серия

Серия содержит, насколько мне известно, одну-единственную микросхему:

К1216ЕН1

Это мощный стабилизатор напряжения с фиксированным выходом 14В, предназначенный для систем питания бортовой сети легковых автомобилей. Заводской паспорт на него.

Производитель - ОАО "Орбита", г.Саранск.

Регулятор напряжения со щёточным узлом, реализованный на микросхеме К1216ЕН1, предназначен для поддержания напряжения бортовой сети автомобиля в заданных пределах во всех режимах работы системы электрооборудования при изменении частоты вращения ротора генератора, электрической нагрузки, температуры окружающей среды.
С целью повышения надежности регулятора напряжения, в нём предусмотрена защита от короткого замыкания по цепи возбуждения.

Применяемость - автомобили ВАЗ-2104, ВАЗ-2105, ВАЗ-2107, ВАЗ-2108, ВАЗ-2109, ВАЗ-21099 с инжекторными двигателями с генератором 372.3701-03 (или его модификациями).

Электрические параметры

Диапазон рабочих температур -50...+125°С
Напряжение регулирования с АКБ при t = 25+10°С и нагрузке генератора 5А - 14,1+0,3 В
Максимальный ток выходной цепи - 5,0 А
Коэффициент термокомпенсации Uрег  -7,0+1,5 мВ/°С
Остаточное напряжение на выходе при токе 5А - не более 0,8 В
Максимально допустимое длительное воздействие повышенного напряжения питания - 30 В

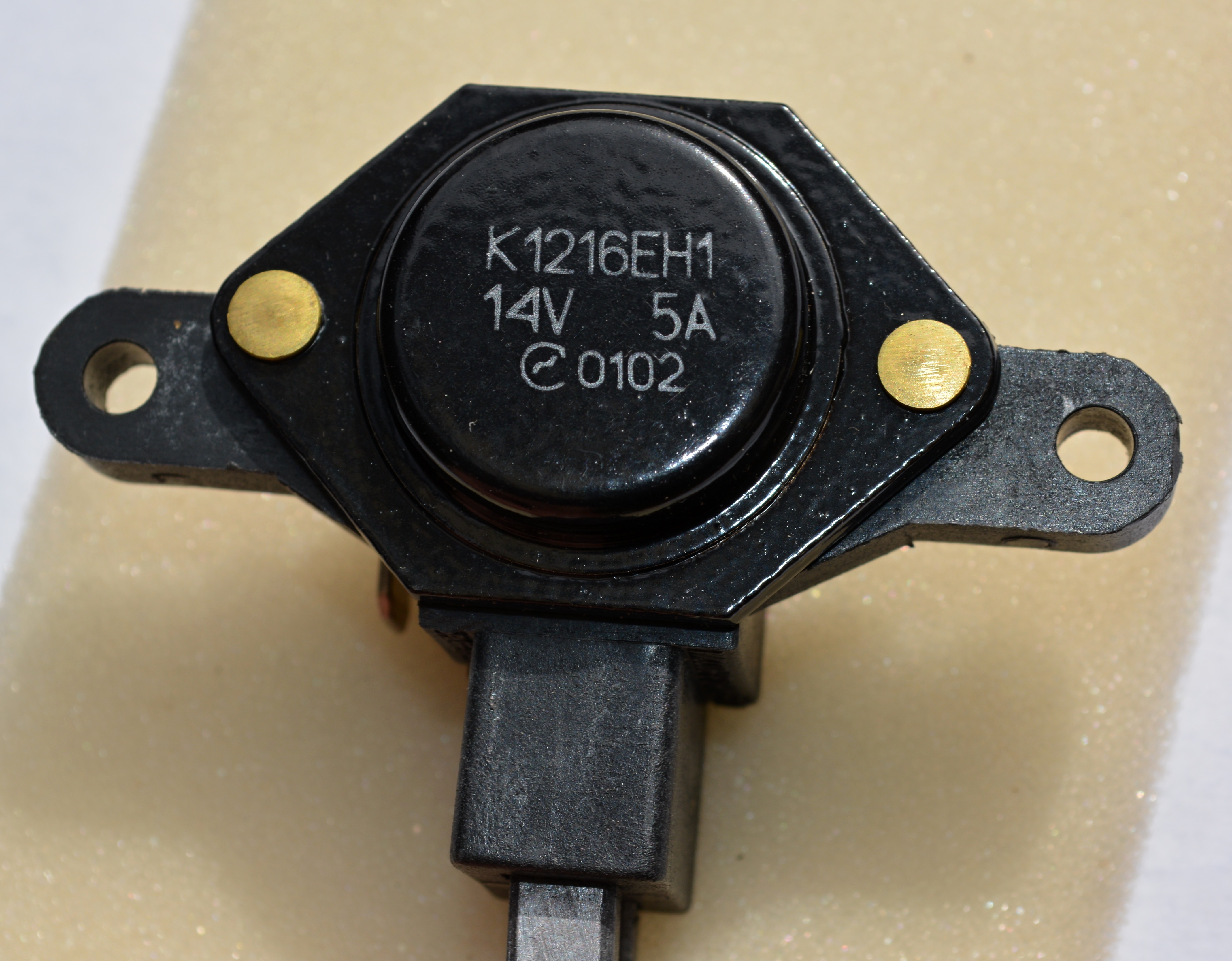

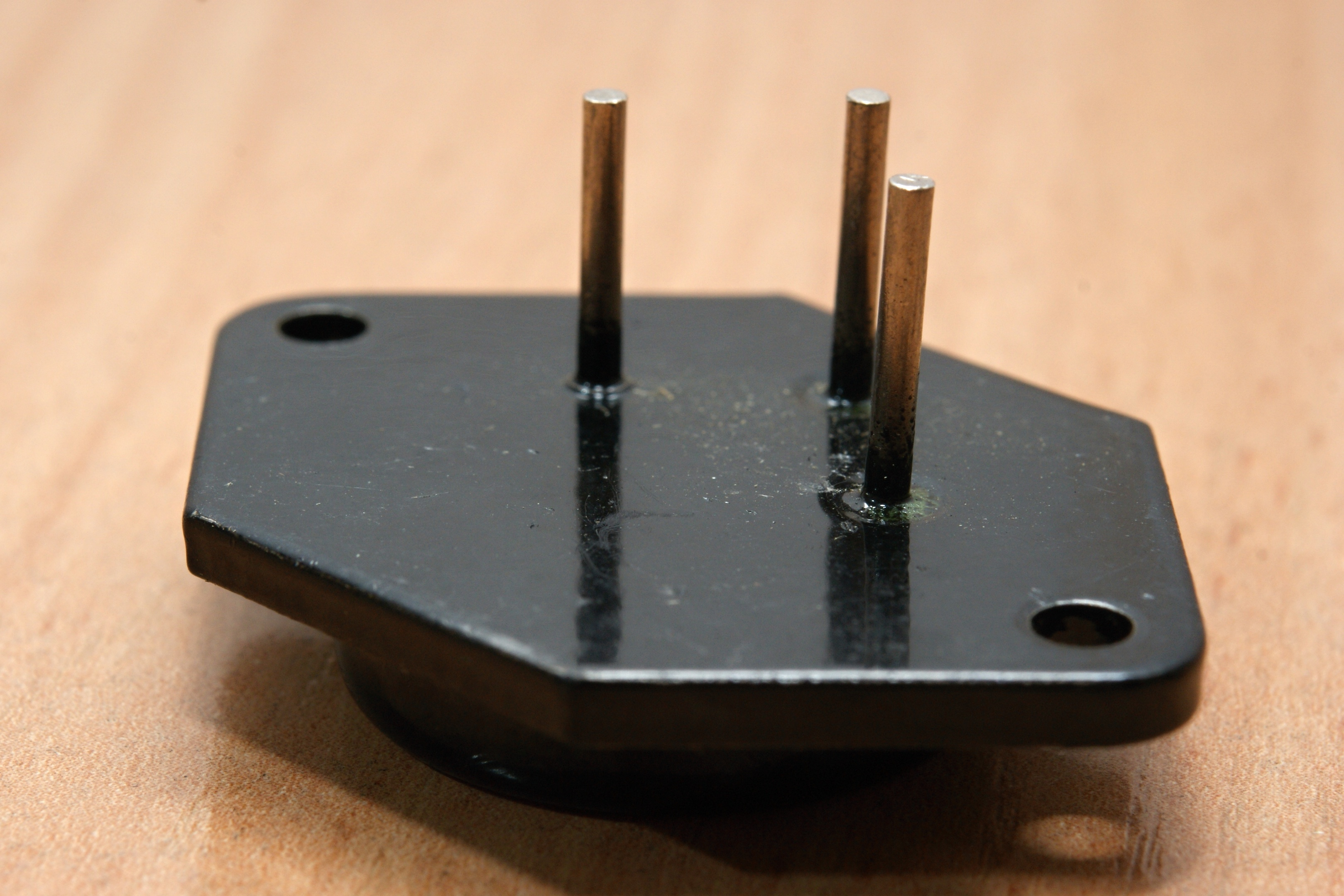

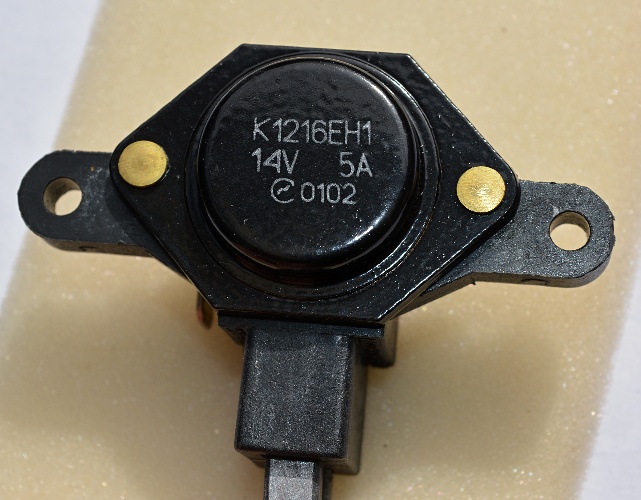

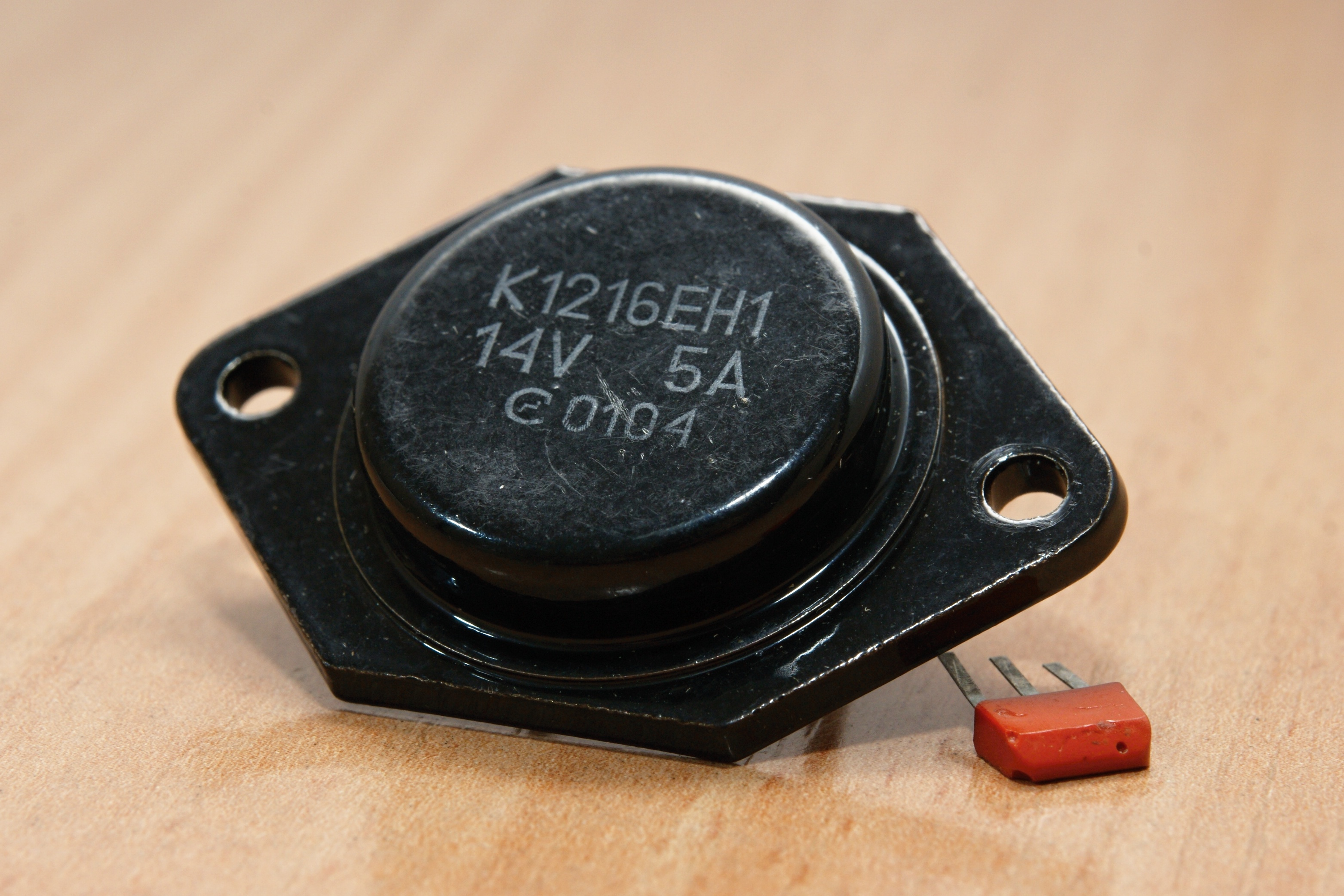

(фото с форума Портативное ретрорадио)

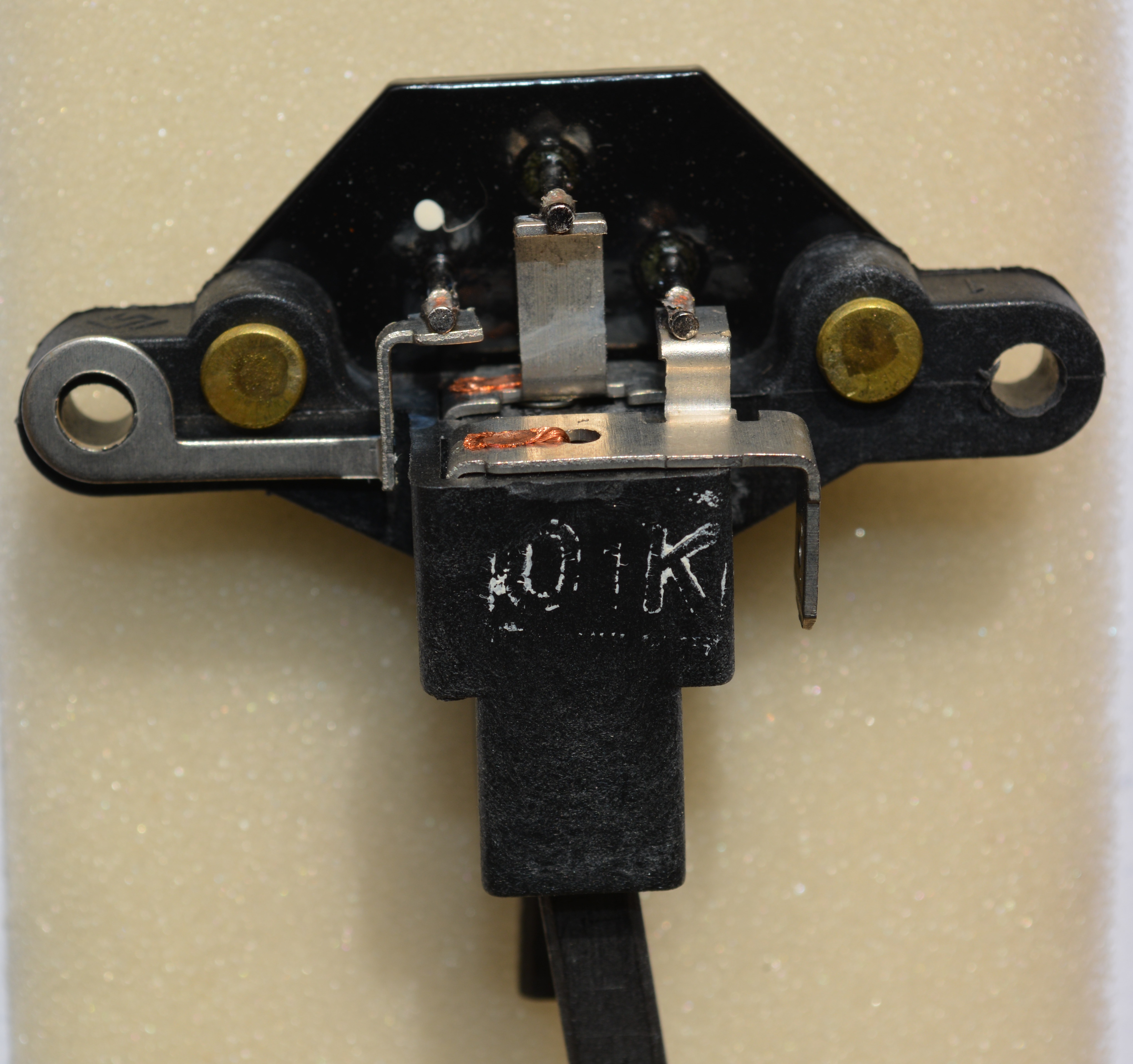

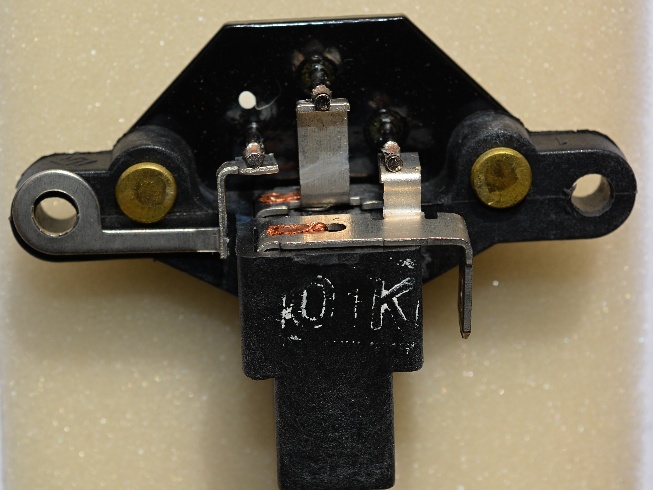

(фото с форума Портативное ретрорадио)

Источники:

1. Нефедов А.В. Интегральные микросхемы и их зарубежные аналоги: Справочник. Т. 11. - М.: ИП РадиоСофт, 2001.
