1422ая серия

В серию входит одна-единственная микросхема:

1422УД1

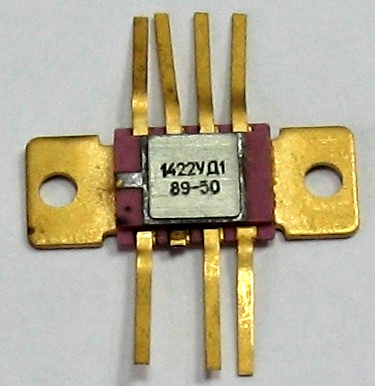

Один из самых необычных - внешне - отечественных операционных усилителей. Такой корпус (1102.9-5) обычно применяется для мощных стабилизаторов напряжения, а вот усилитель такого исполнения - единственный. Ну оно и понятно, выходной ток микросхемы - до 1 А.

Производитель - "Фотон", г.Ташкент (Узбекистан).

Название темы - "Усердие-1".

Электрические параметры

Напряжение питания ±15 В
Напряжение смещения нуля < 5 мВ
Входной ток < 500 нА
Разность входных токов < 200 нА
Ток потребления < 25 мА
Коэффициент усиления > 50 000
Коэффициент ослабления синфазного сигнала 70 дБ

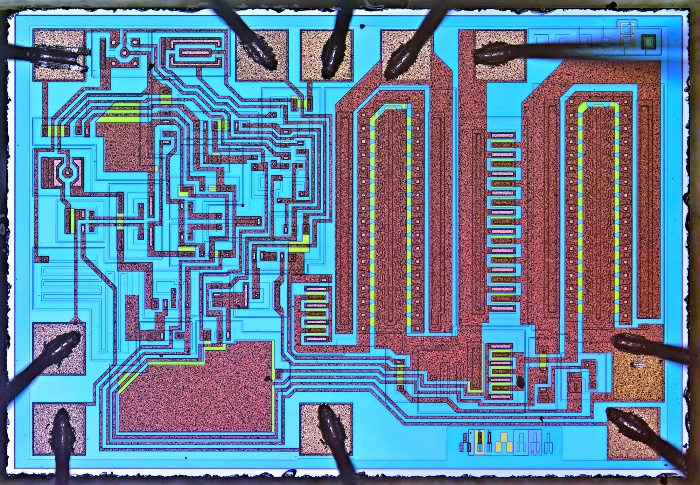

(фото с форума Радиокартинки)

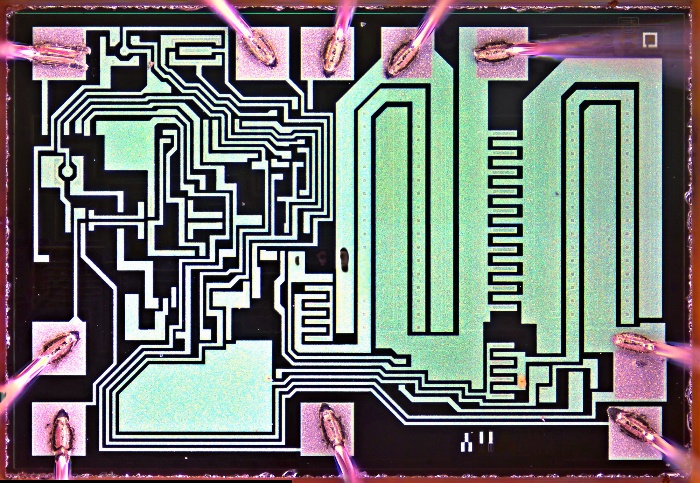

(фото с форума Радиокартинки)

Источники:

1. Цифровые и аналоговые интегральные микросхемы: Справочник/С.В. Якубовский, Л.И. Ниссельсон, В.И. Кулешова и др.; Под ред. С.В. Якубовского.- М.: Радио и связь, 1990.
2. Интегральные микросхемы: Операционные усилители. Обзор - М.: ДОДЭКА, 1994.
3. Нефедов А.В. Интегральные микросхемы и их зарубежные аналоги: Справочник. Т. 8. - М.: КУбК-а, 2003.
4. Схемотехника: учебное пособие: в 2-х ч./В.Н. Ашанин, С.Г. Исаев, В.В. Ермаков. - Пенза: Информационно-издательский центр ПГУ, 2007.- Часть 1: Аналоговая схемотехника.
