1451я серия

Весьма необычная серия. Цифровые базовые матричные кристаллы не являются чем-то экзотичным, но это - аналоговые матричные кристаллы!

Разработчик и производитель этой серии - московский НИИ Дельта.

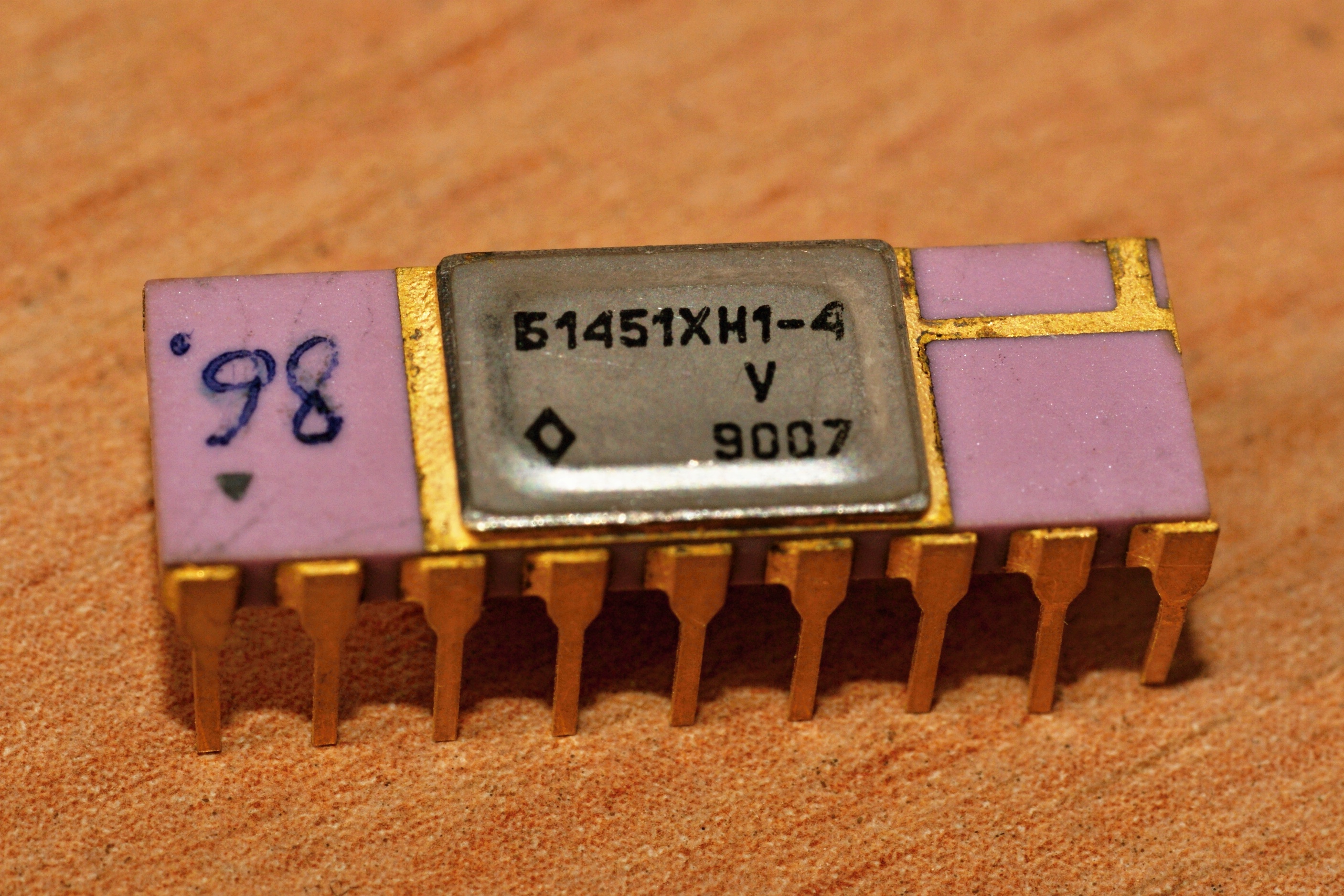

Б1451ХН1-4

микросхема Б1451ХН1-4

Микросхема представляет собой аналоговый базовый матричный кристалл и предназначена для построения трактов усилителей промежуточной частоты.

Имеет регулярную структуру, 9 одинаковых ячеек (одна ячейка содержит 16 ВЧ транзисторов и 16 резисторов). Содержит 144 транзистора и 288 резисторов.

Электрические параметры

Напряжение насыщения коллектор — эмиттер < 0,4 В
Напряжение коллектор — база < 18 В
Статический коэффициент передачи тока n-p-n транзисторов в схеме с общим эмиттером 50-250
Граничная частота n-p-n транзисторов 2500 МГц
Сопротивление резисторов:
   R1 640...960 Ом
   R2 160...240 Ом

Любопытно, что хотя микросхема разварена в керамический DIP-корпус, обозначение у неё как у бескорпусной...

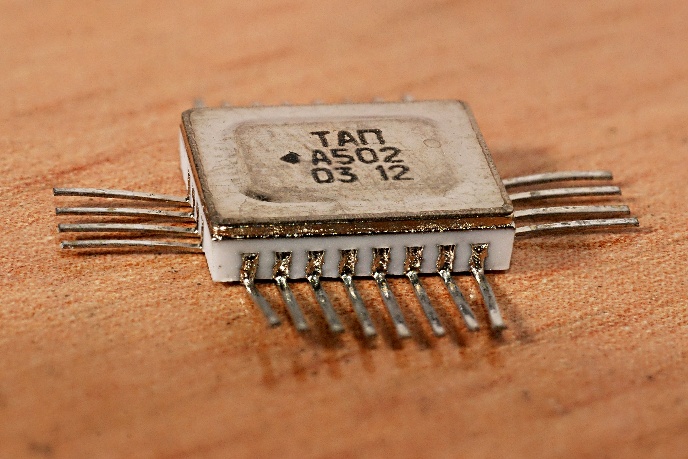

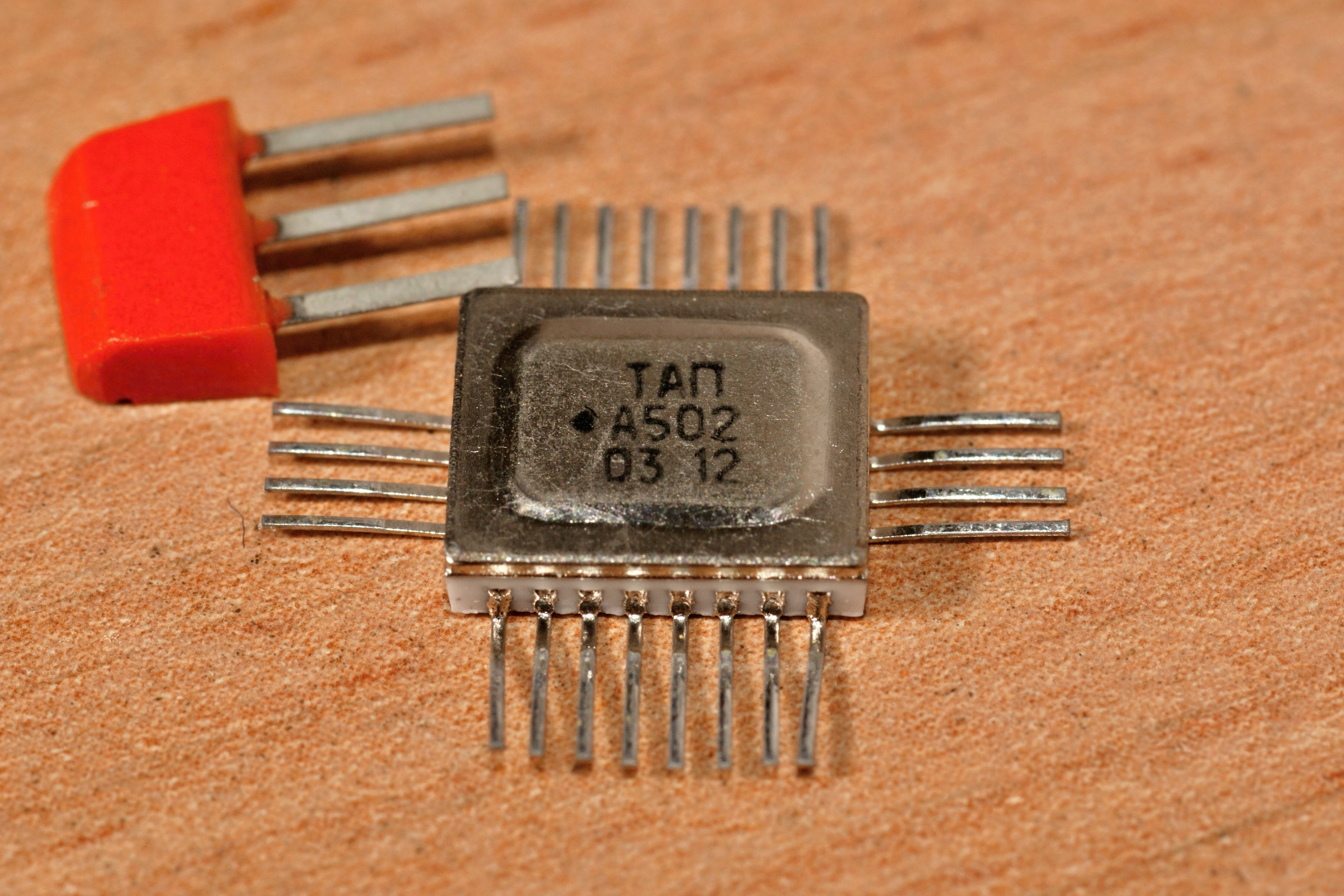

Н1451ХН3-А502

микросхема Н1451ХН3

Судя по этому образцу, серия выпускается и поныне! Сейчас её выпуском занимается НИИТАП, и в настоящее время 1451ХН3 "Фархад-2" заменен на 1451БА1 "Старт" (он - на повышенные напряжения).

Микросхема представляет собой базовый матричный кристалл с набором активных и пассивных элементов и используется в качестве элементной базы аналоговых полузаказных микросхем радиоприемных и телевизионных трактов с повышенной устойчивостью к спецвоздействиям.

Имеет регулярную структуру. Элементы расположены симметрично его вертикальной и горизонтальных осей. Транзисторы сгруппированы в 8 зон (макроячеек), наиболее мощные располагаются по периферии кристалла между контактными площадками. В состав ИС входят 92 n-p-n транзисторов (84 маломощных и 8 повышенной мощности), 40 p-n-p транзисторов, 8 диодов, 272 резистора и 4 конденсатора.

С помощью этих кристаллов можно реализовать различные аналоговые устройства для радиоприема, телевидения и обработки сигналов.

К примеру, версия Н1451БА1У-А502 - многофункциональная БИС радиоприемного устройства в системах навигации; содержит четыре независимых усилителя мощности, два повторителя и источник опорного напряжения.
А Н1451БА1У-R502 - тоже БИС радиоприемного устройства для систем навигации; содержит двойной балансный смеситель (аналог 174ПС1) и УПЧ с АРУ и квантователем на выходе.

Электрические параметры

Прямое напряжение диода < 0,75 В
Напряжение пробоя диода > 0,75 В
Обратный ток коллектора n-p-n и p-n-p транзисторов < 40 нА
Статический коэффициент передачи тока n-p-n транзисторов 70...250
Статический коэффициент передачи тока p-n-p транзисторов 20...150
Граничная частота n-p-n транзисторов > 450 МГц
Граничная частота p-n-p транзисторов > 250 МГц
Емкость конденсаторов > 2 пФ
Сопротивление резисторов > 300 Ом

Предельно допустимые режимы эксплуатации

Напряжение коллектор — база n-p-n и p-n-p транзисторов < 20 В
Ток коллектора n-p-n транзисторов:
   малой мощности < 10 мА
   повышенной мощности < 80 мА
Ток коллектора p-n-p транзисторов:
   малой мощности < 0,7 мА
   повышенной мощности < 10 мА
Рассеиваемая мощность n-p-п транзисторов:
   малой мощности < 40 мВт
   повышенной мощности < 160 мВт
Рассеиваемая мощность p-n-p транзисторов:
   малой мощности < 7 мВт
   повышенной мощности < 100 мВт

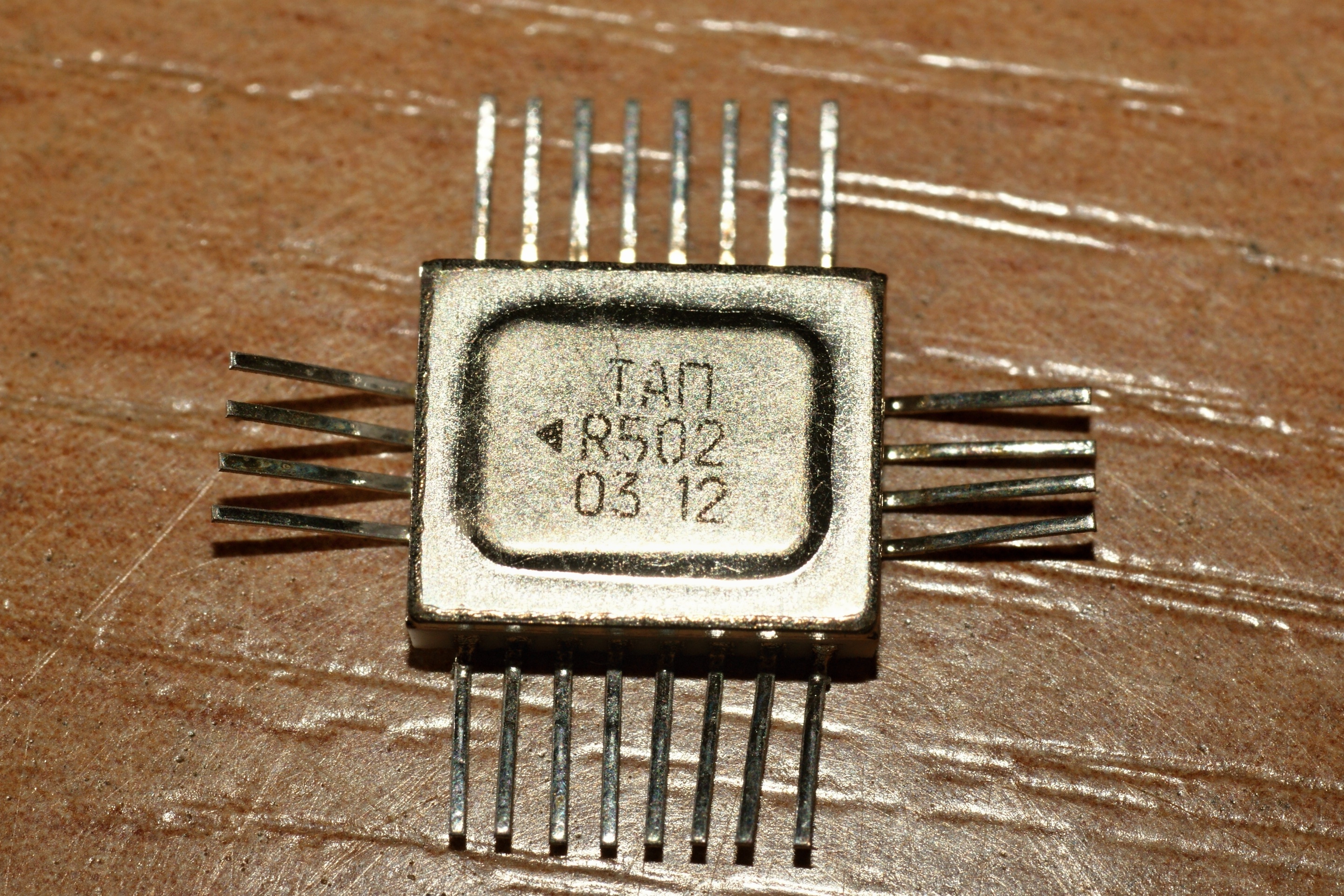

микросхема Н1451БА1У

микросхема Н1451ХН3

Источники:

1. Перечень новых разработок интегральных микросхем. № 14 - Москва, 1991.
2. Интегральные микросхемы и базовые матричные кристаллы для бытовой и промышленной аппаратуры. Справочник / Е.Г. Горпач, О.А. Мокрицкий, П.Б. Поплевин, А.М. Розенман. Под редакцией Е.Г. Горпача. - М.: ТОО "Фирма Развитие", 1993.
3. Нефедов А.В. Интегральные микросхемы и их зарубежные аналоги: Справочник. Т. 9. - М.: ИП РадиоСофт, 2001.
