148ая серия

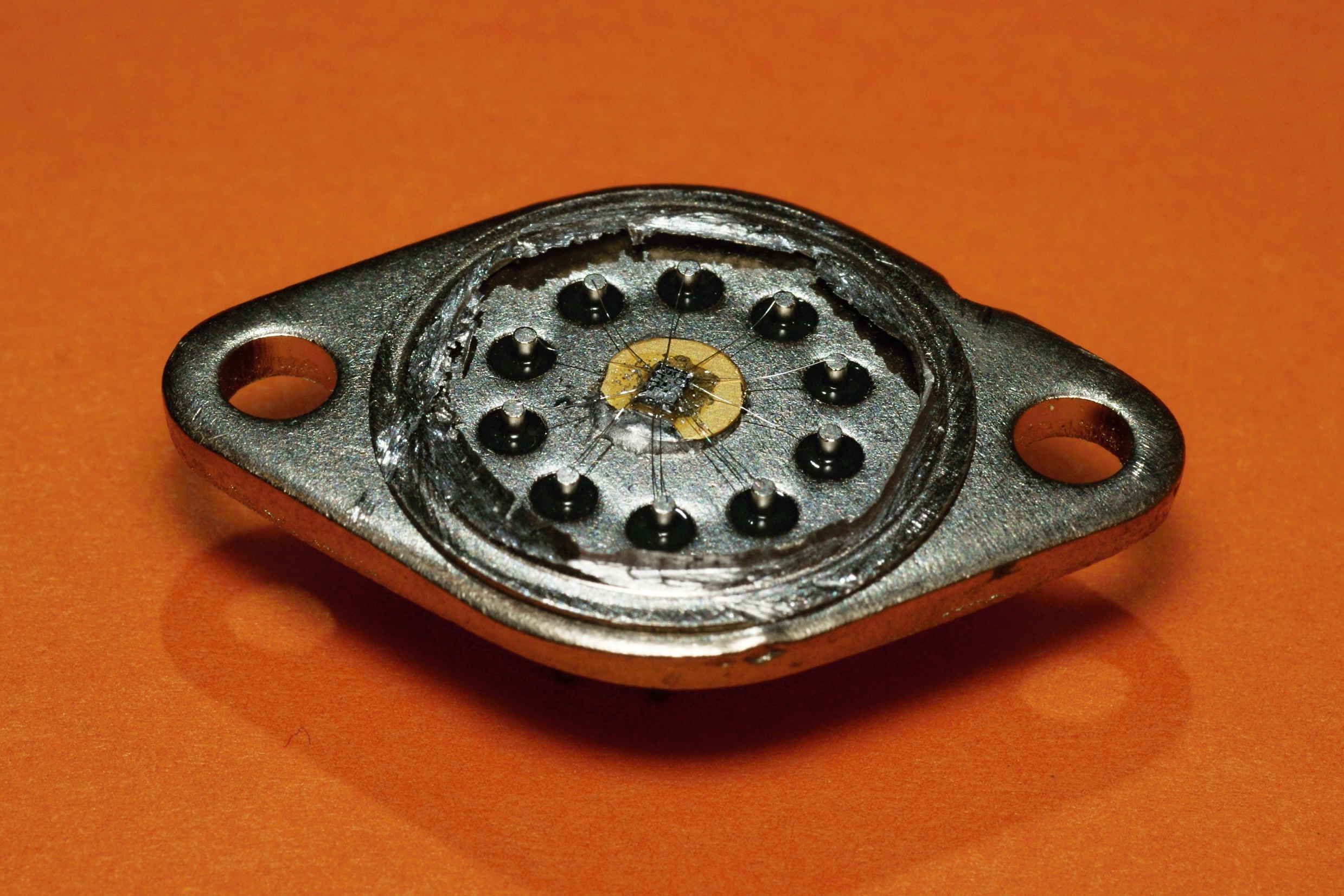

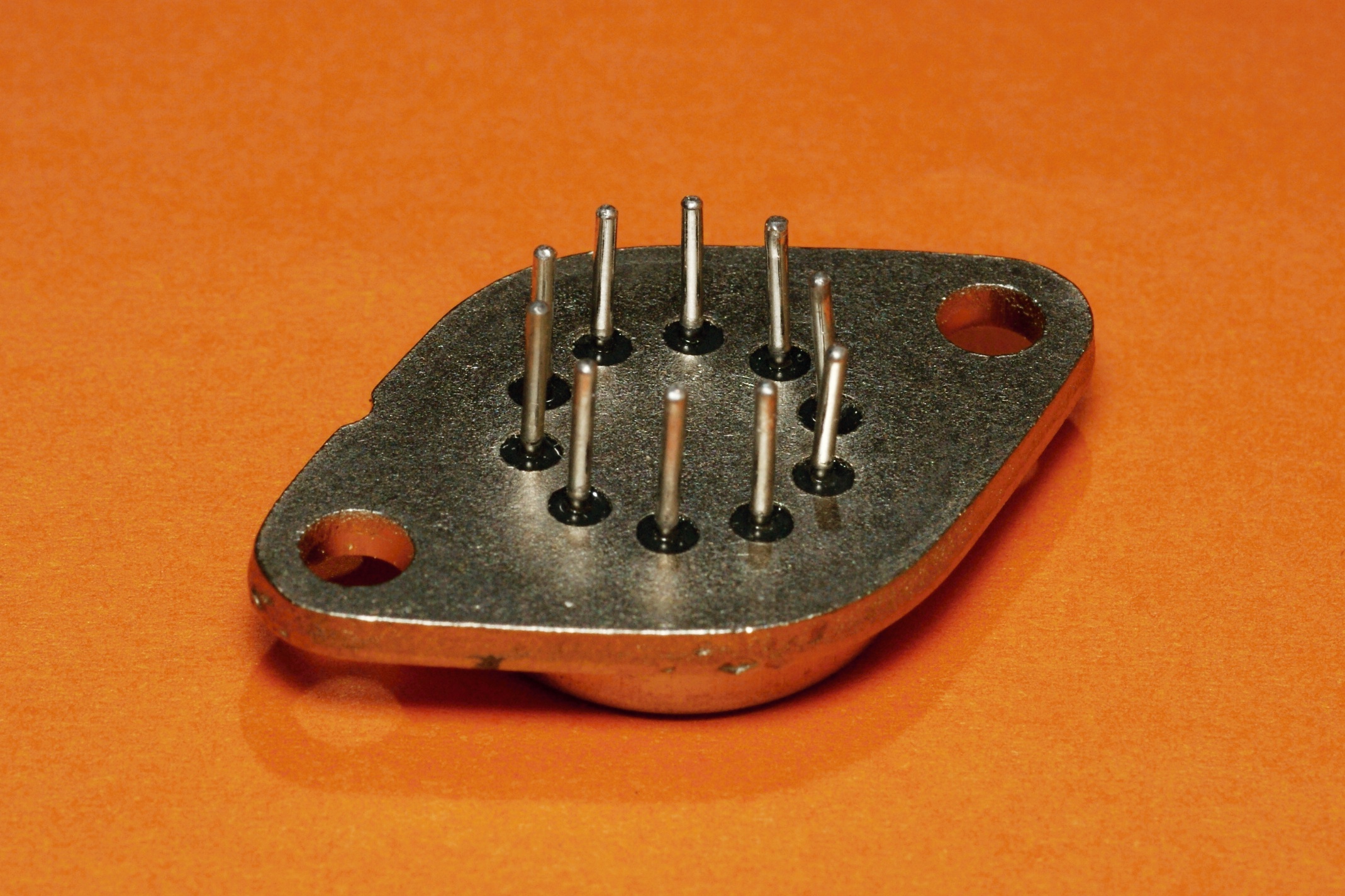

В серию входят микросхемы усилителей мощности, отличающиеся весьма небытовым конструктивом.

Разработчик - московский НИИ Дельта. Ныне увы, судя по сайту, предприятие - лишь бизнес-центр и единственная его деятельность - сдача в аренду площадей.

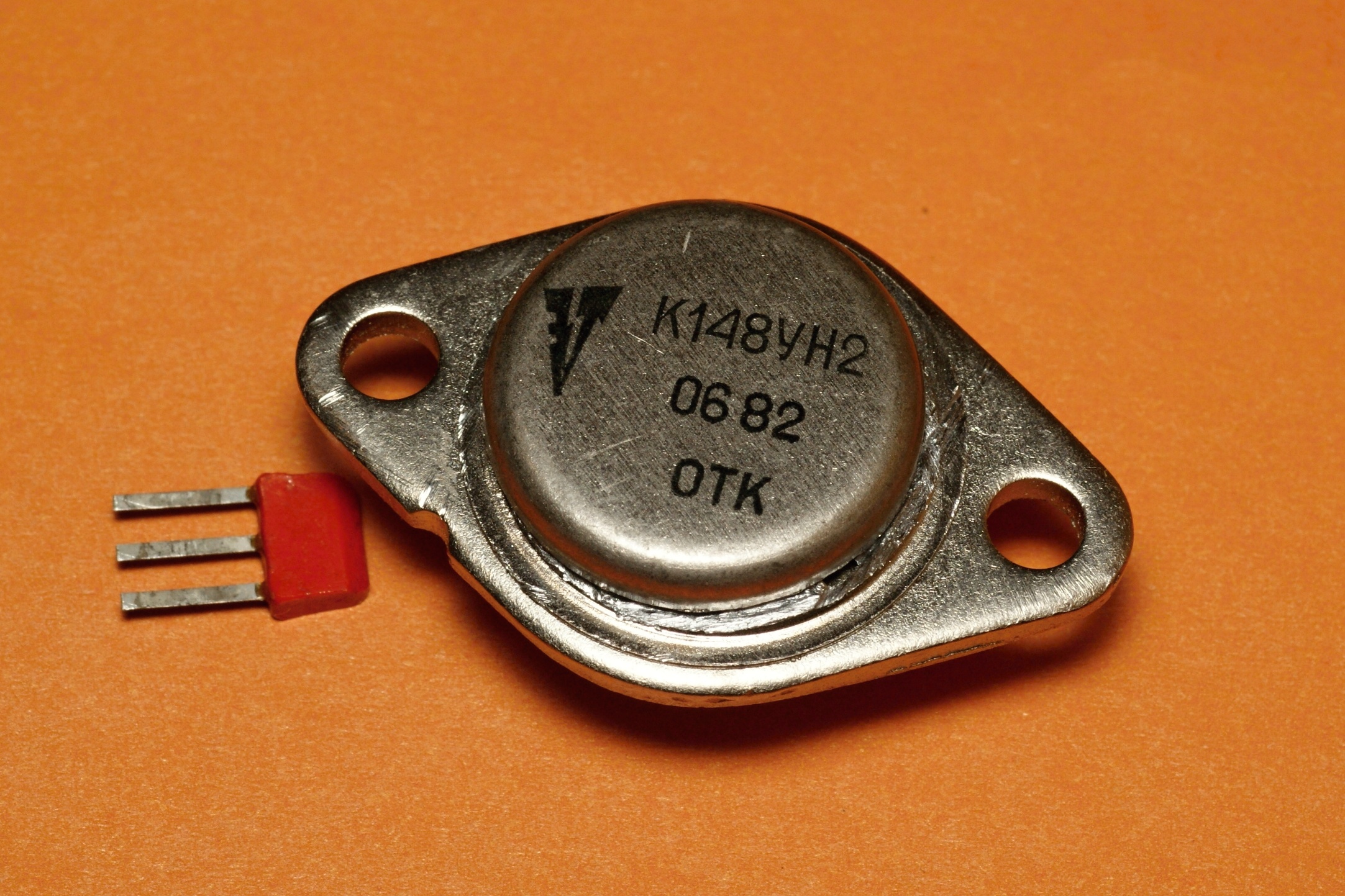

К148УН2

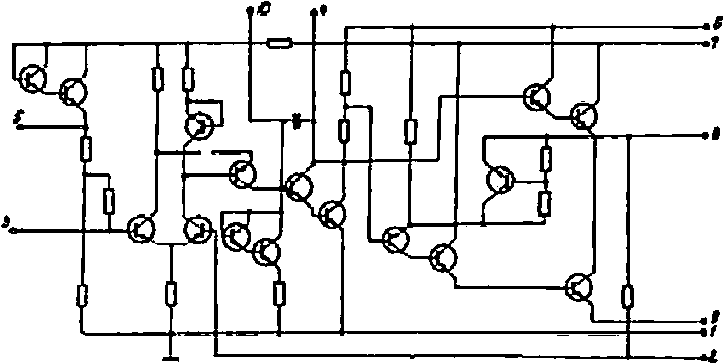

Усилитель мощности низкой частоты с выходной мощностью 1 вт при сопротивлении нагрузки 4 ом. Напряжение питания 9 в, коэффициент усиления по напряжению 10-30, коэффициент гармоник 10%; справочный лист и данные из отраслевого каталога на неё.

Производитель - Московский завод "Эллинг" при НИИ "Дельта".

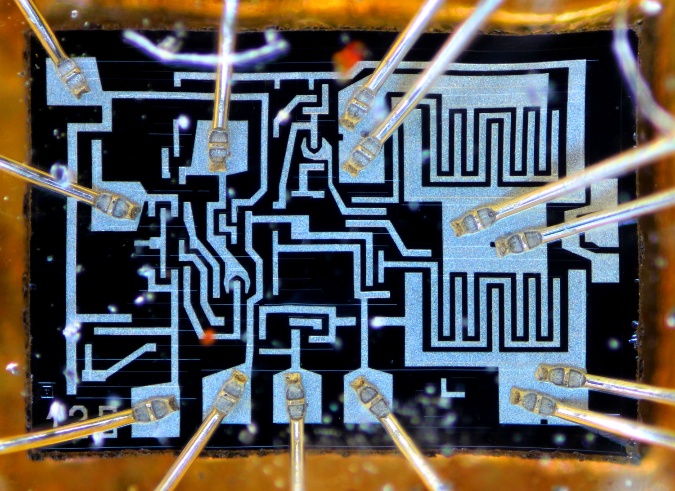

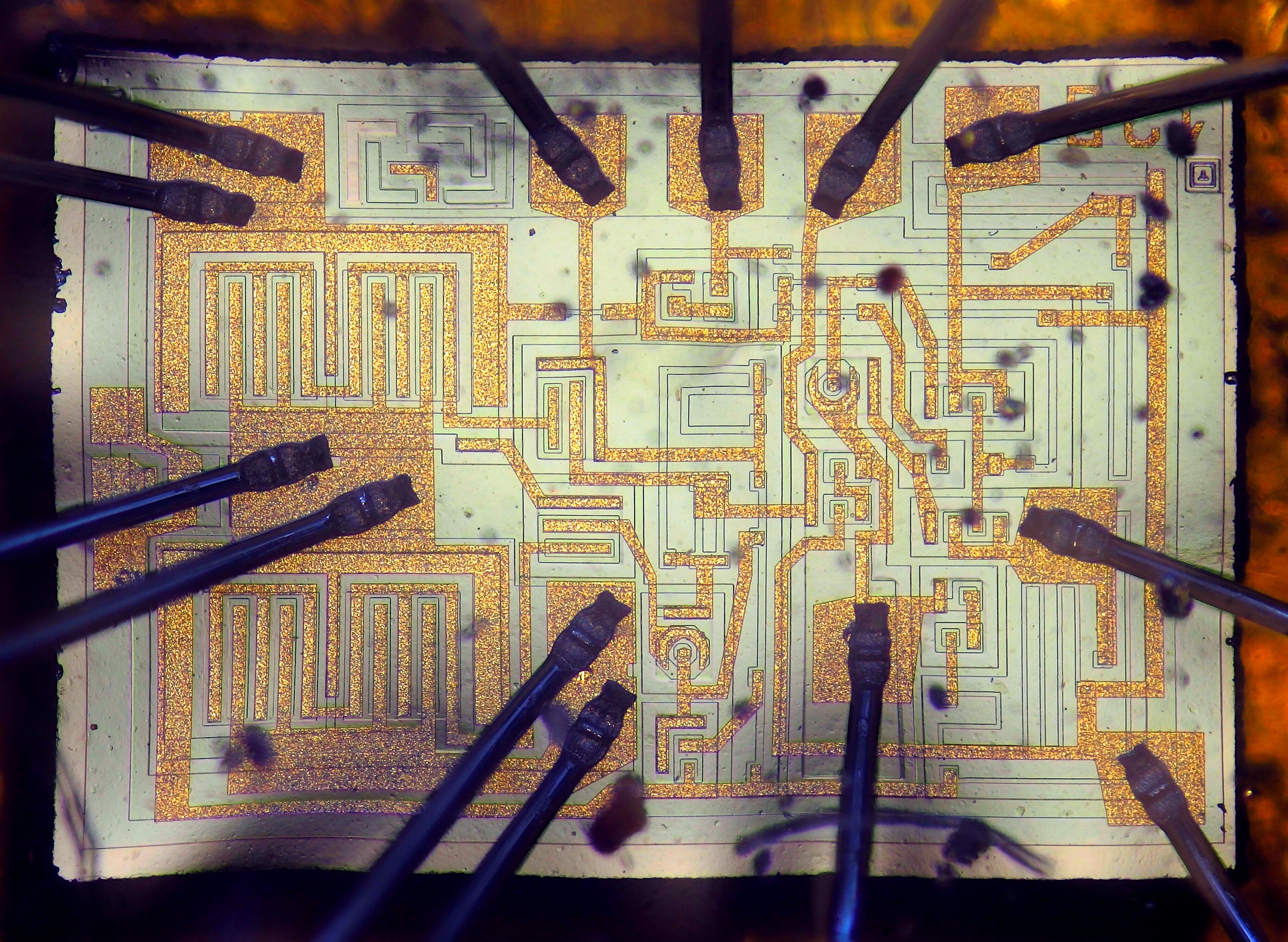

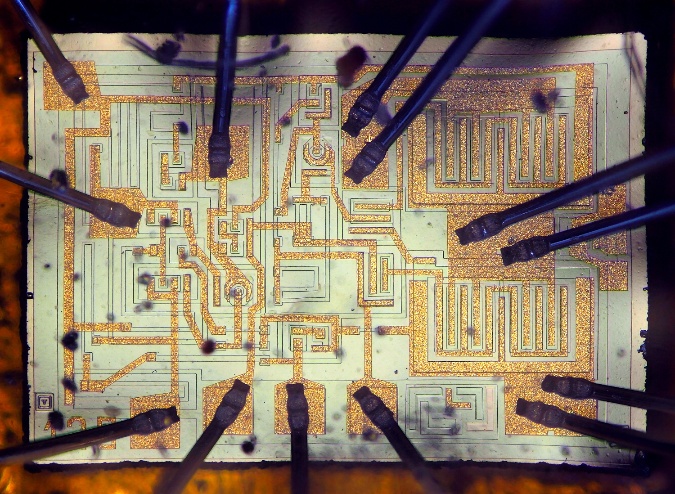

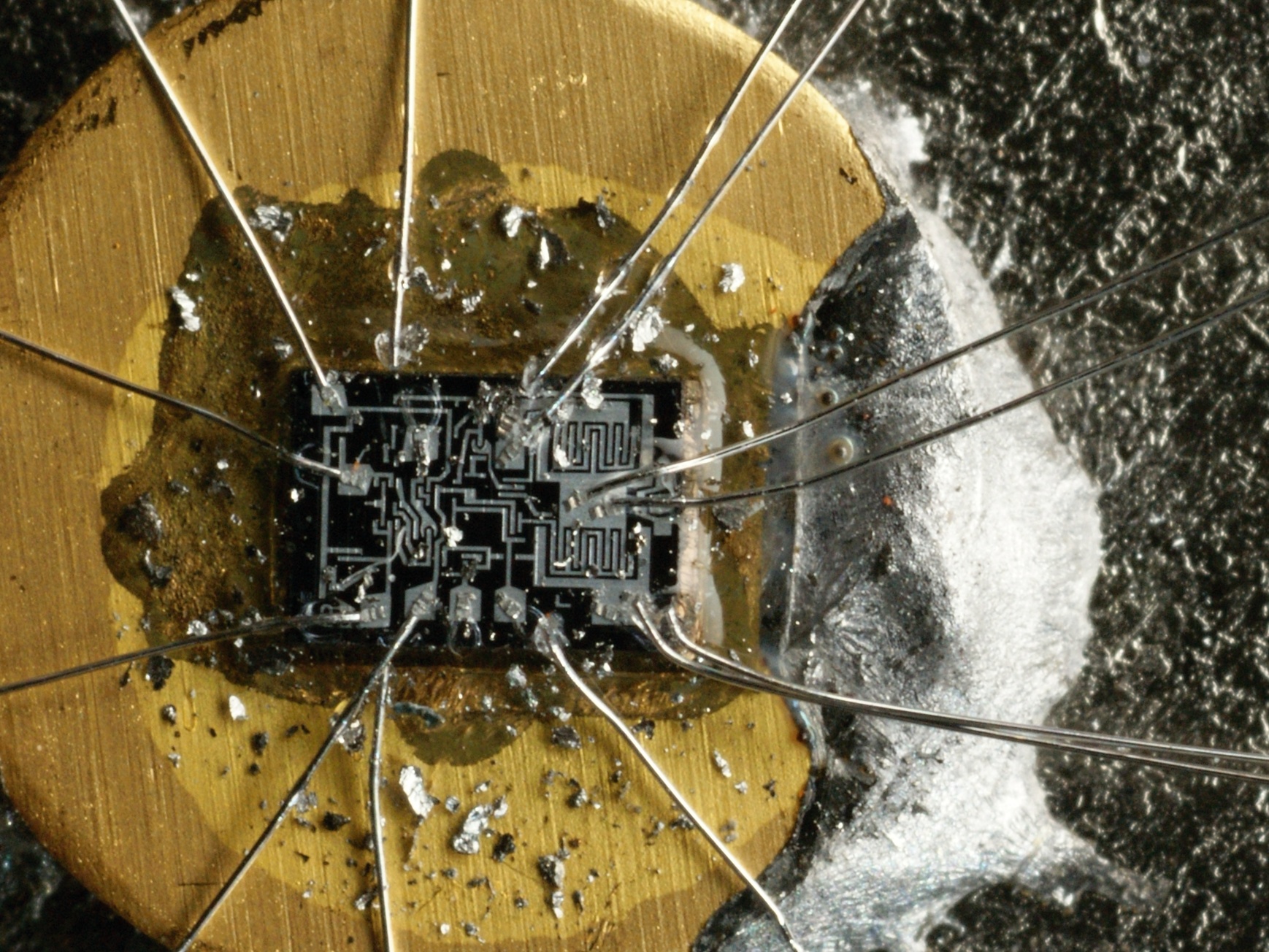

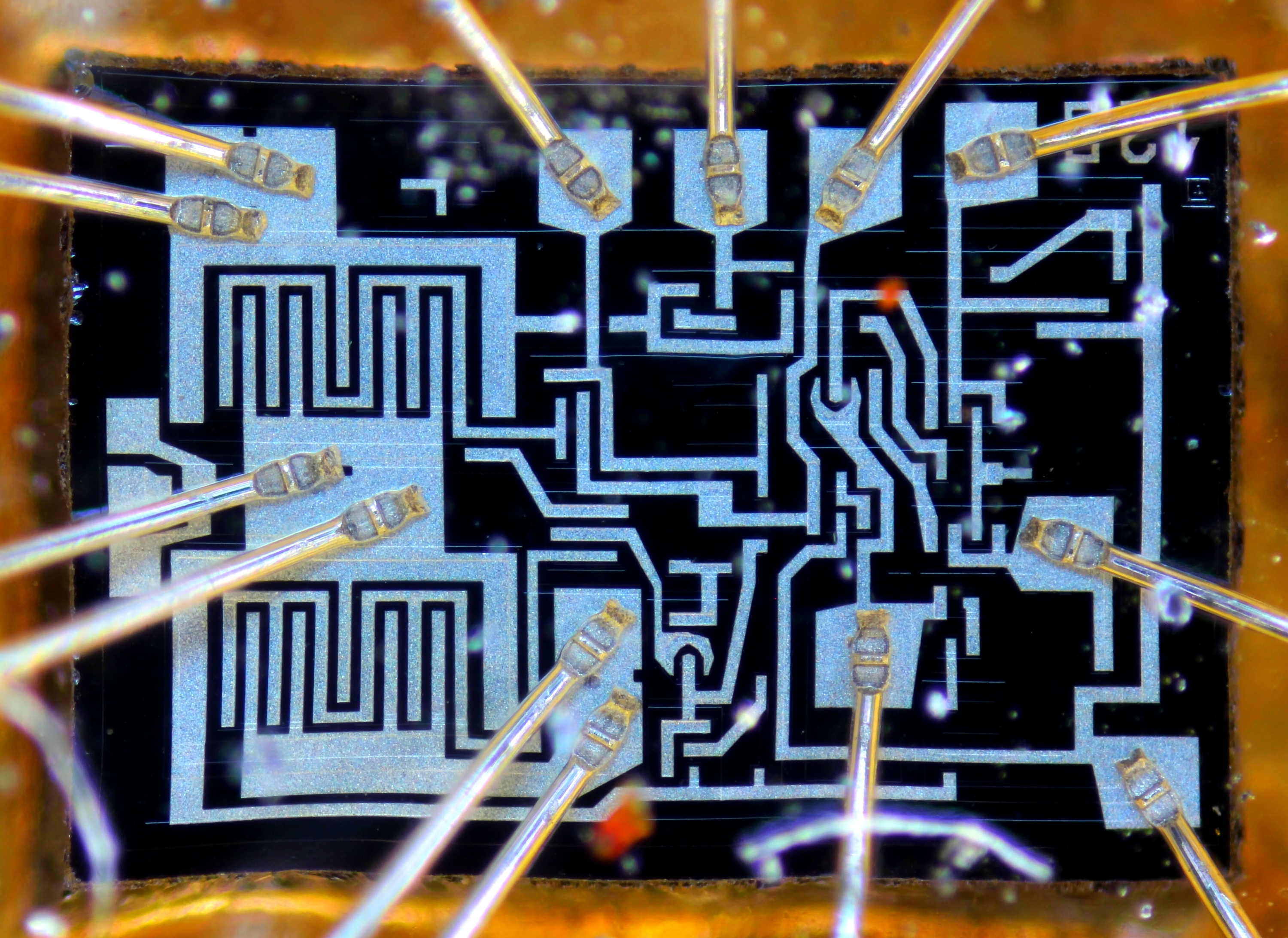

Кристалл К148УН2 почти полностью совпадает с К174УН4, отличия в том, что ряд выводов сделаны двойными и добавлен один дополнительный выход в схеме. При этом исходным образцом для обоих была западная TAA300, для своего времени бывшая довольно продвинутой микросхемой.

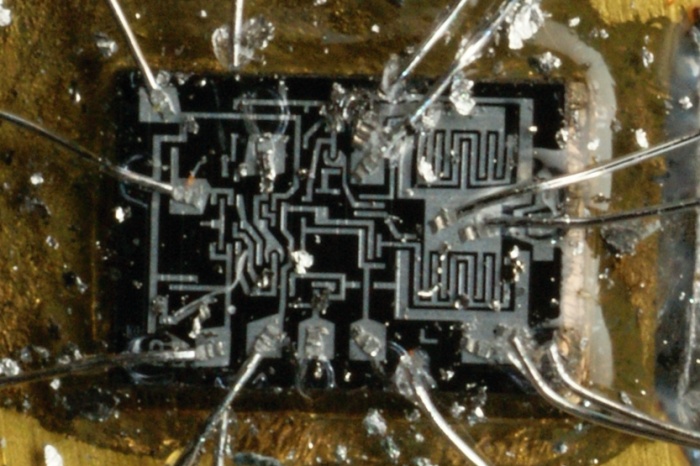

(фото с форума Радиокартинки)


(фото с форума Радиокартинки)

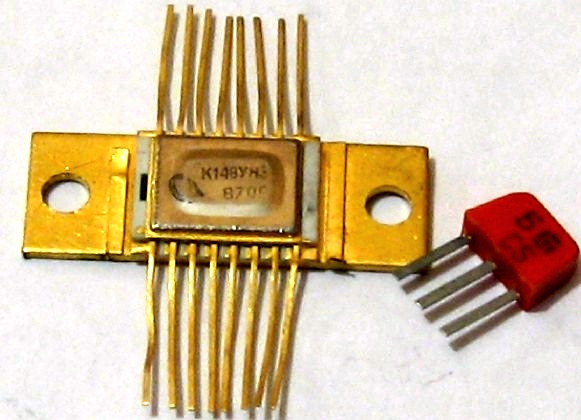

К148УН3

Назначение - какой-то усилитель мощности. Интересна она мне потому, как ни в одном справочнике я её не нашёл. Update 16.07.2007 Как выяснилось - это рабочее название микросхемы К148УН201.

Источники:

1. Нефедов А. В. Интегральные микросхемы и их зарубежные аналоги: Справочник. Т. 2.— М.: КУбК-а, 1997.
