Серия, представляющая собой дальнейшее развитие отечественной линейки
ЭСЛ-логики (100ая и 500ая серии).
Изготовлены по планарно-эпитаксиальной технологии с диэлектрической изоляцией "Изопланар-2" на пленках
n-типа толщиной 1,5 мкм.
Конструктивно ИС К1500 выполнены в плоском стеклокерамическом корпусе типа ФПСАМ с 24 выводами (общими для
микросхем всей серии являются выводы 6 и 7, источник питания подключается к выводу 18)
Разработка выполнялась рядом отечественных предприятий. Велась она с начала 80-х годов -
первое упоминание о серии встречается в Каталоге перспективных микросхем 1983 года, где
приводится ассортимент из 21 микросхем, причем двенадцать из них ещё даже названия
не имеют - и закончена в 1985 году.
Аналоги западных MC100xxx. По сравнению с предыдущими сериями, увеличено быстродействие (типовое время задержки 0,75нс) и помехоустойчивость. Входные транзисторы серии рассчитаны для работы на низкоимпедансную нагрузку (с преобладанием во входном импедансе емкости). Входная емкость во всех схемах серии не превышает 3-4 пФ (однофункциональный вход имеет емкость 1,5 пФ), в отличие от других ЭСЛ серий, где эта емкость значительно выше.

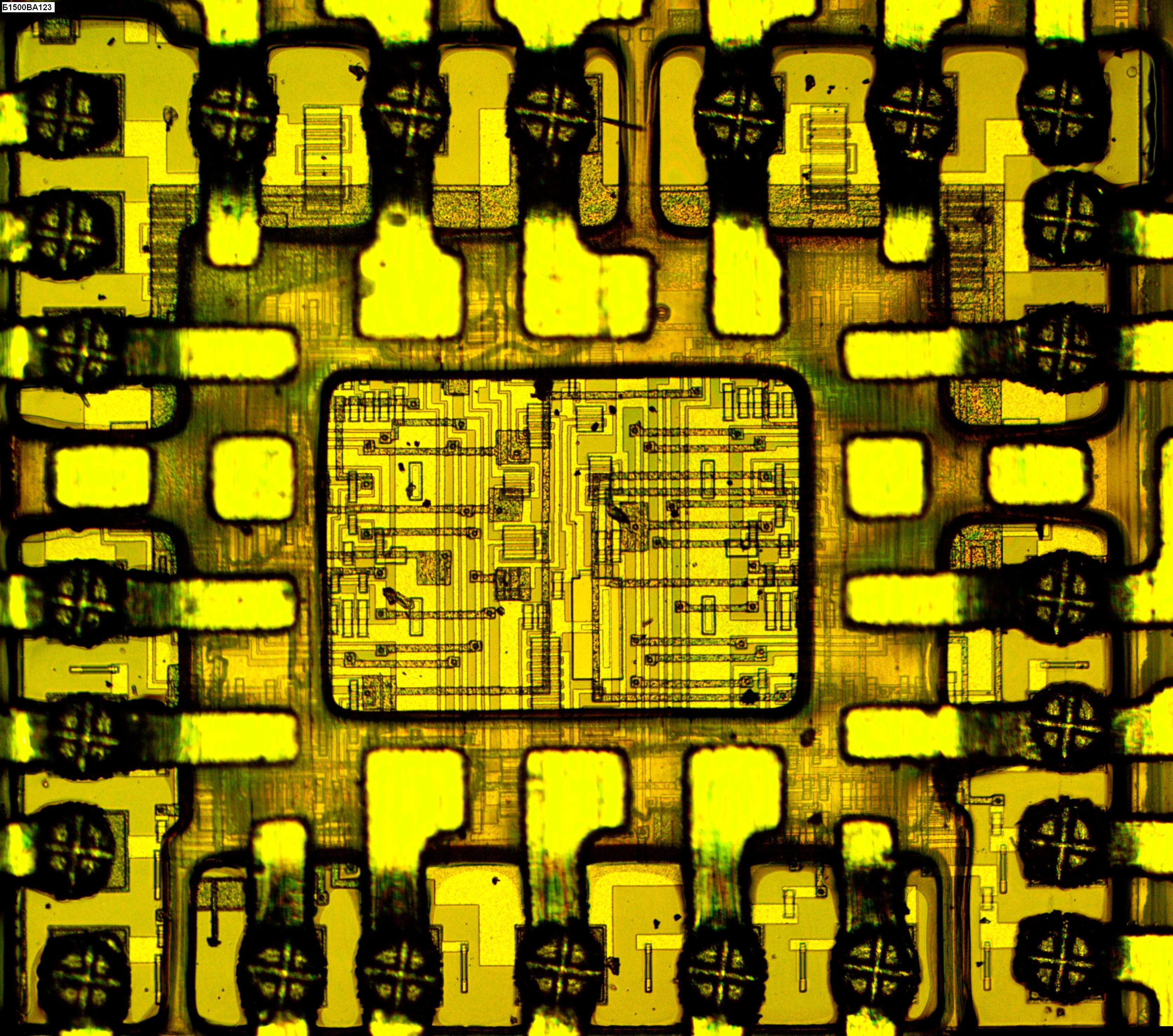

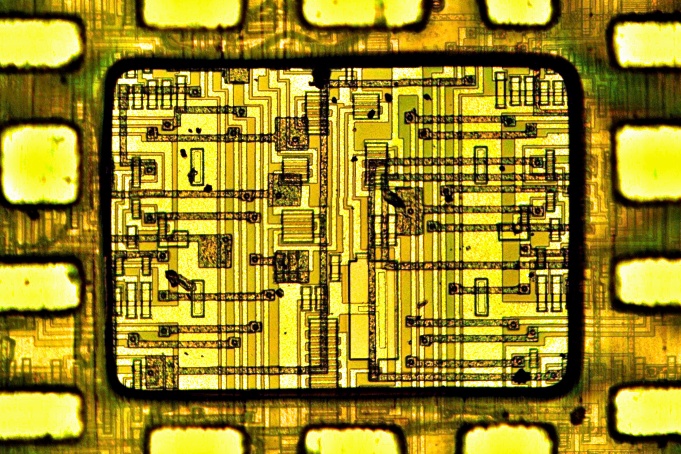

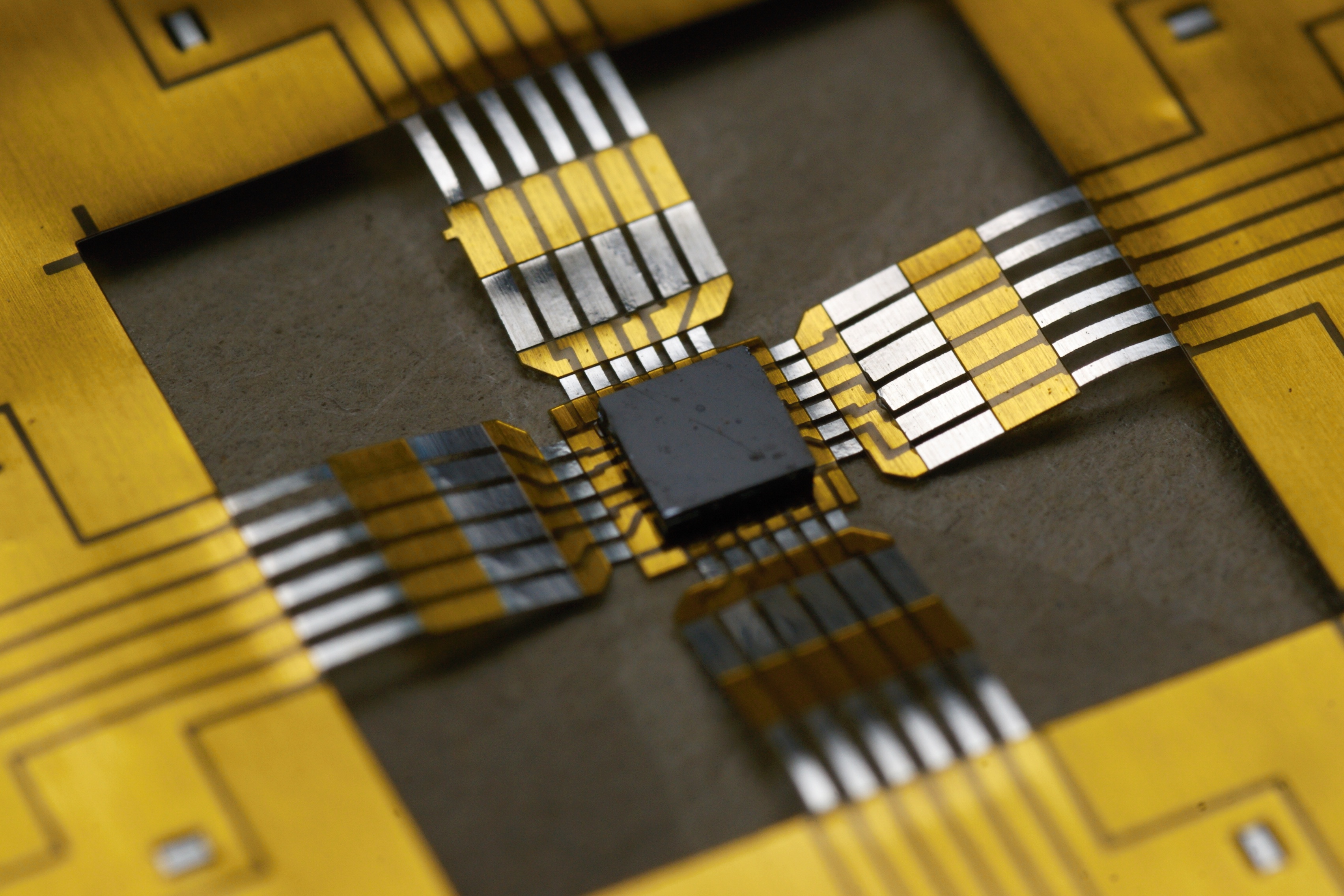

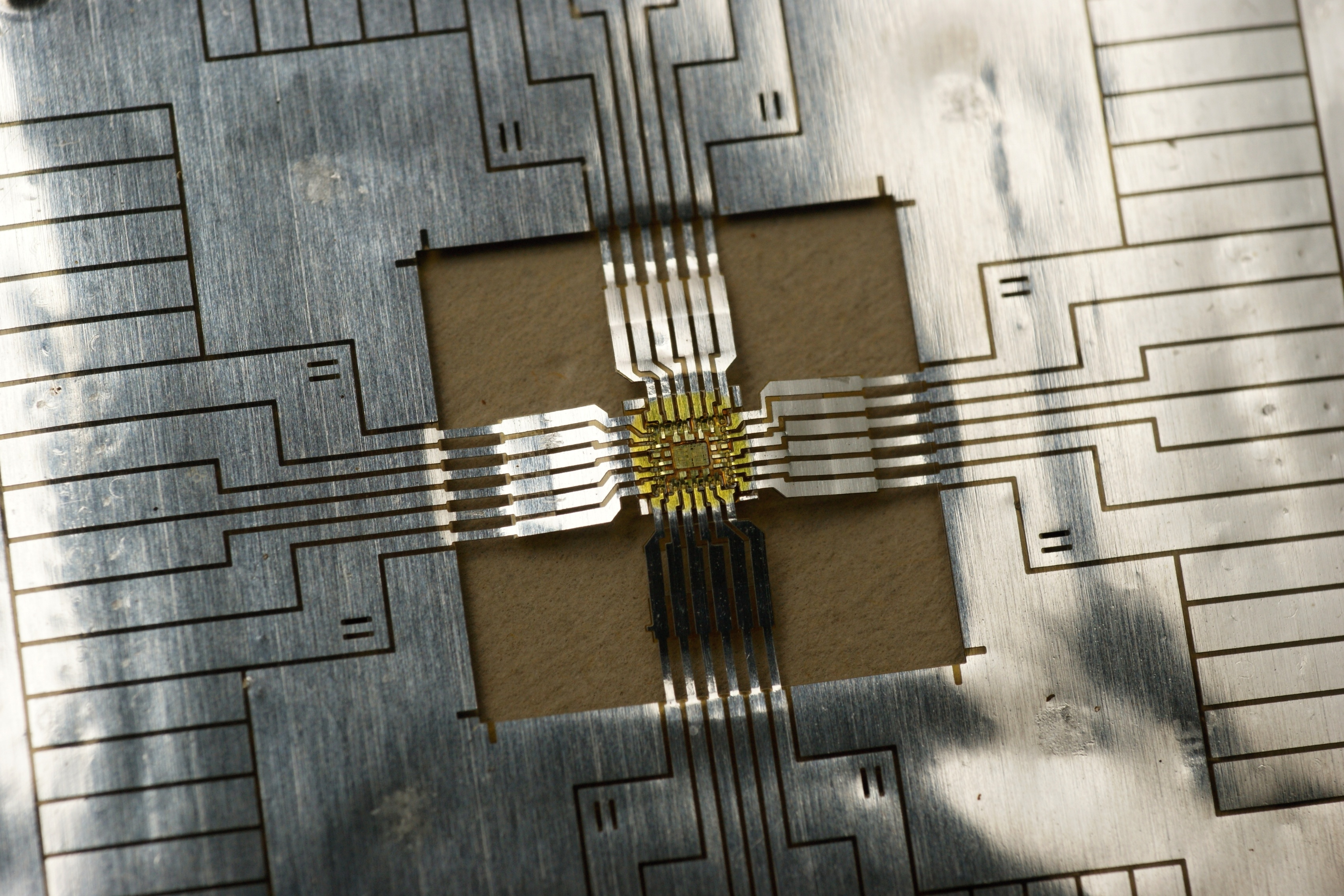

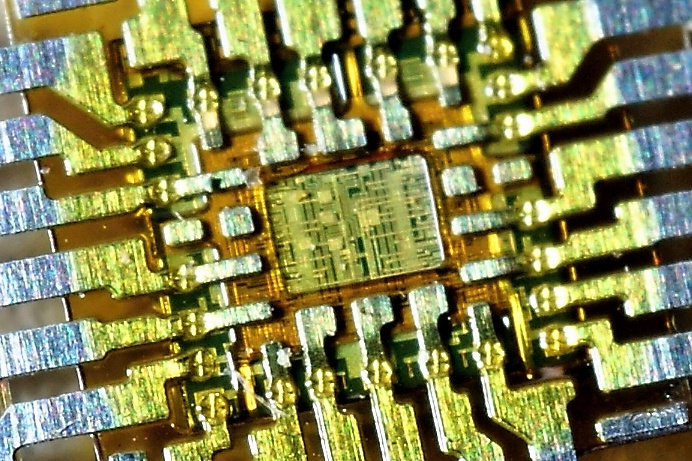

Микросхема шестиразрядного магистрального передатчика; аналог F1001123. Этот тип относится к третьей очереди схем серии и появился лишь в 1985 году.

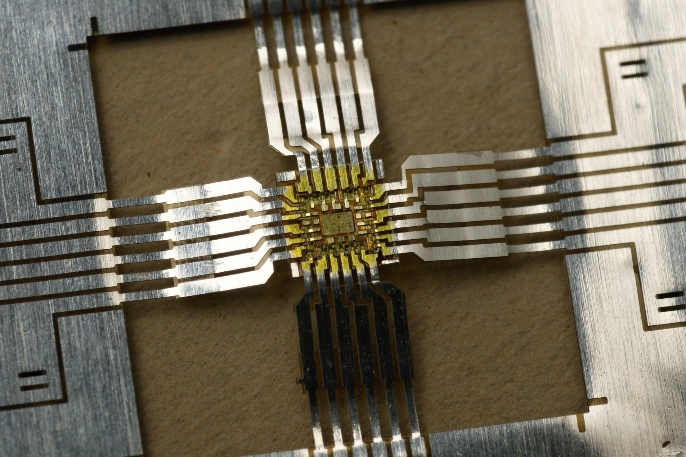

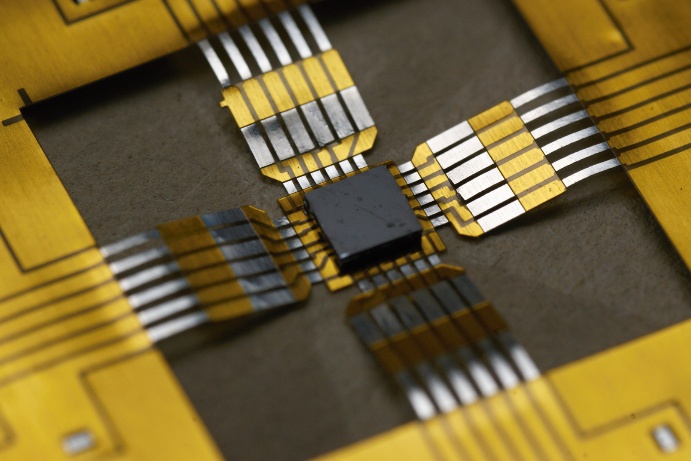

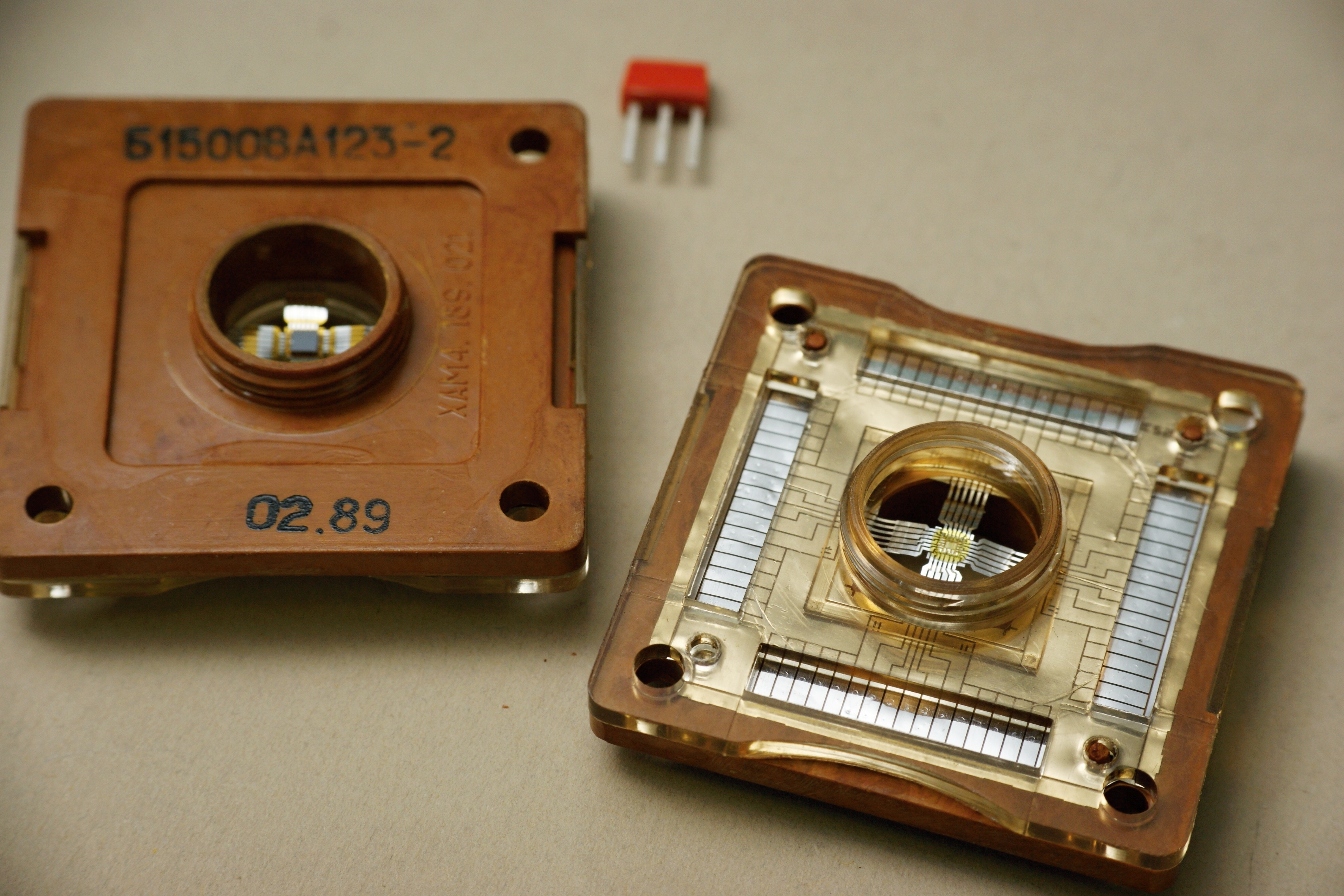

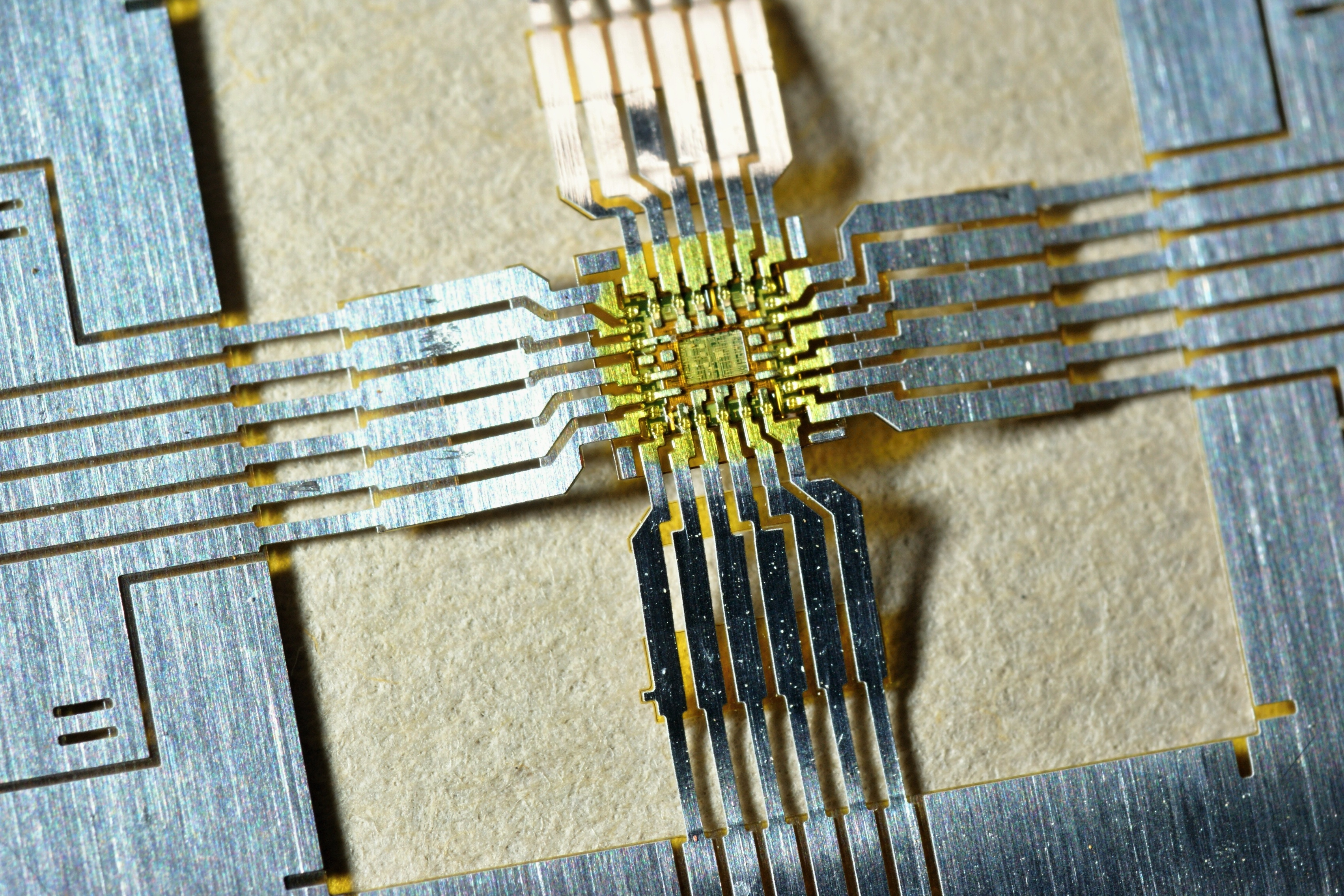

Довольно необычное для этой серии бескорпусное исполнение
(корпус Н21.24-1 ?).
Такие схемы применялись в составе гибридных микросборок. В частности, эта микросхема
от какой-то аппаратуры космического назначения производства
московского
НПО "Элас".
А вот производитель самой микросхемы неизвестен.
(фото от 1Ж24Б)

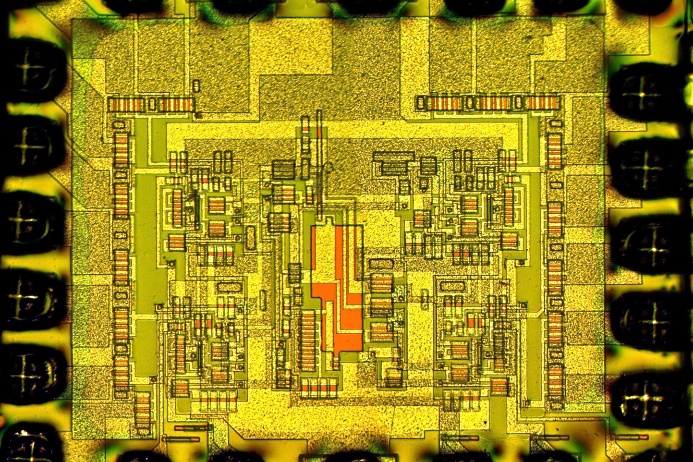

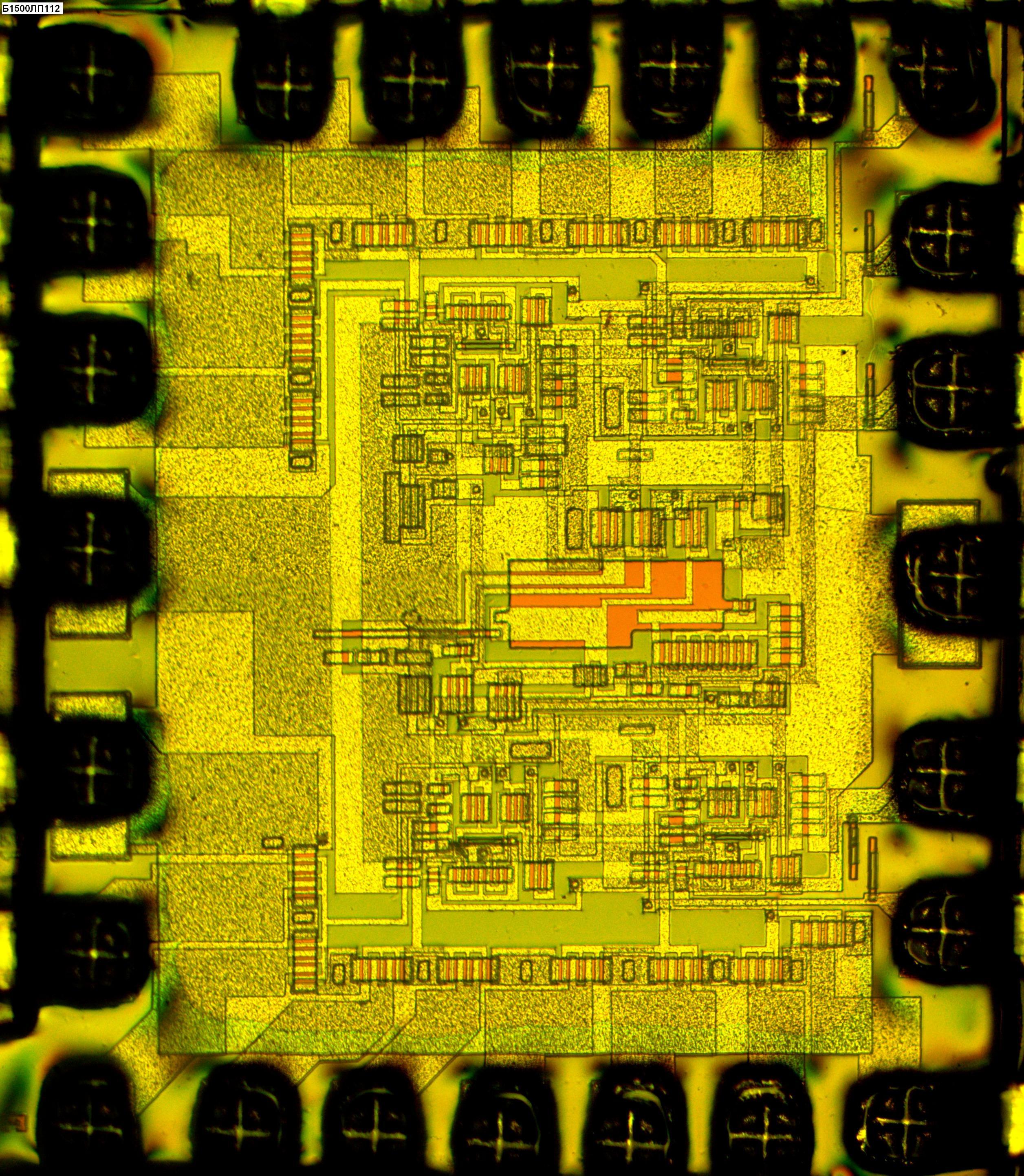

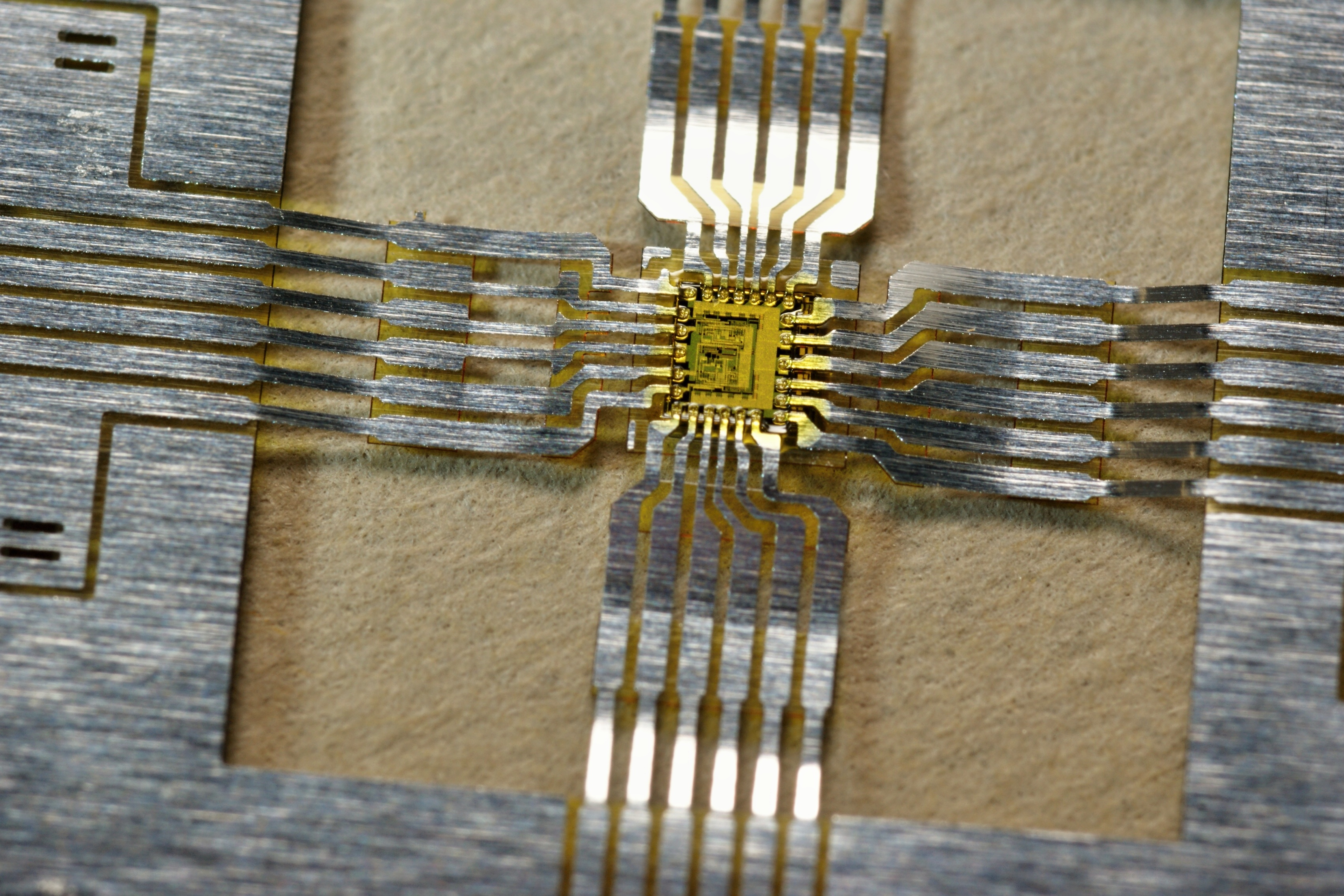

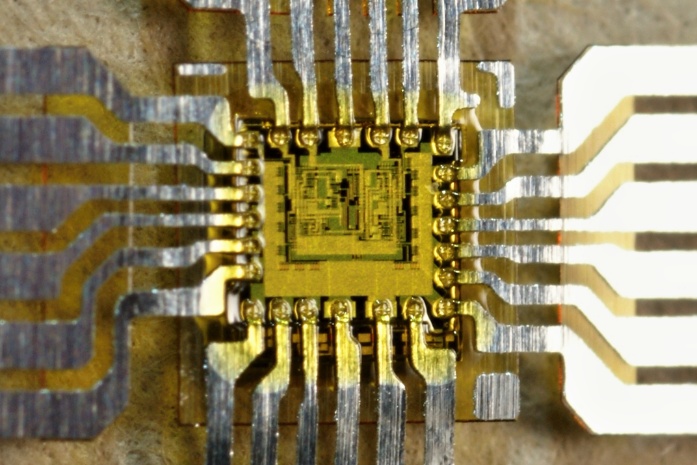

Бескорпусной вариант 1500ЛП112, счетверенный магистральный передатчик со стробированием. Она также из третьей очереди схем.

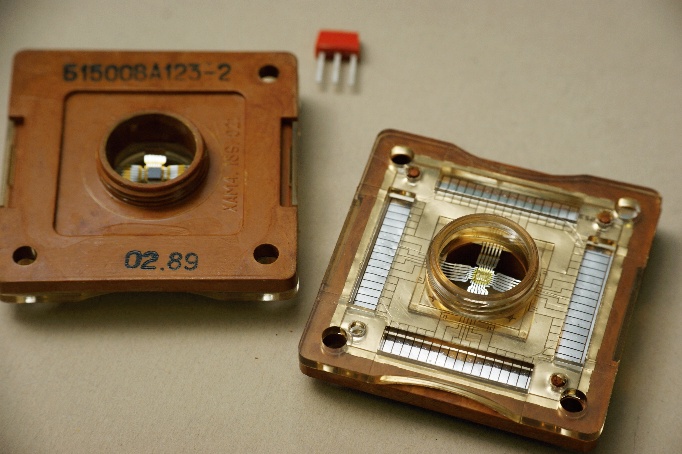

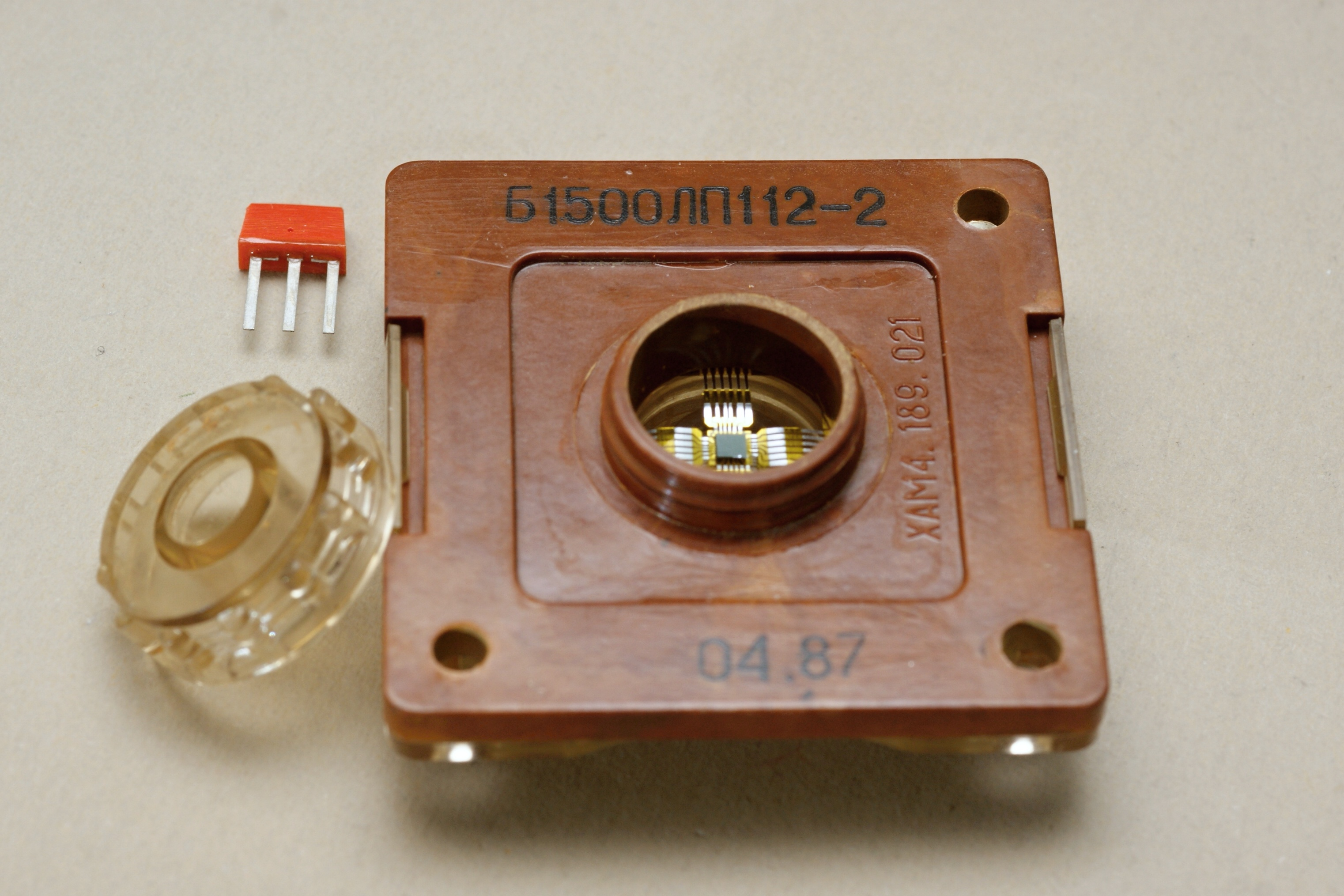

Микросхема упакована в солидный транспортировочный пенал от московского НИИ Микроприборов, что, хоть и косвенно, но свидетельствует о её космическом назначении.
(фото от 1Ж24Б)

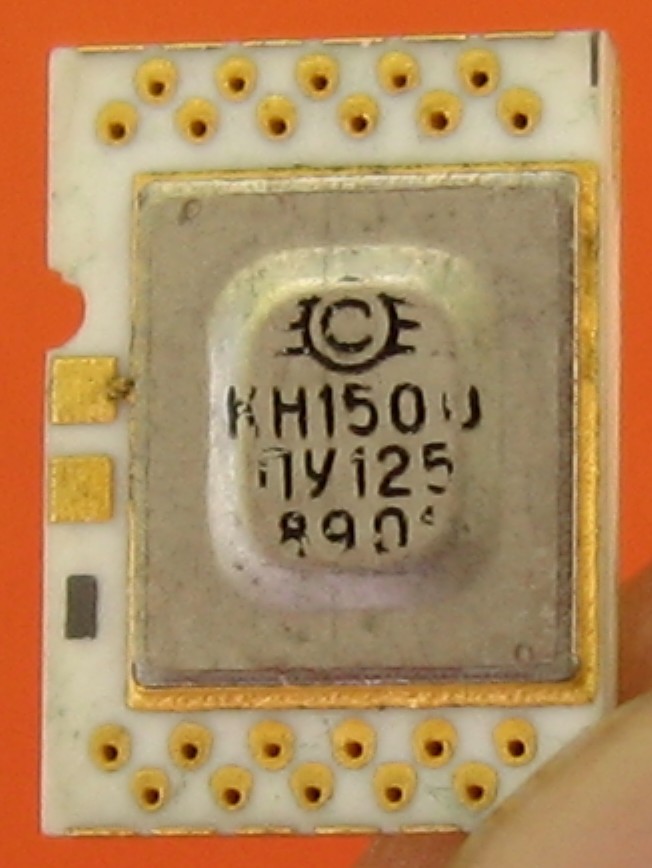

| Преобразователь

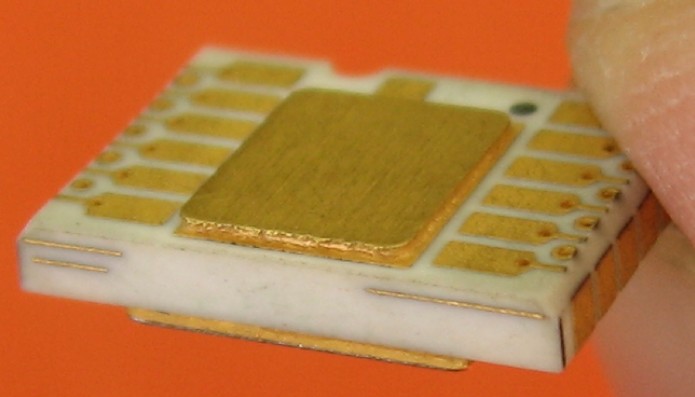

логических уровней ЭСЛ->ТТЛ. В мою коллекцию она попала, в первую очередь,
из-за необычного корпуса.
Справочные данные на нее. Производитель - "Светлана", Санкт-Петербург. |
 |
