Серия МОП-схем для построения систем инфракрасного дистанционного
управления бытовых телевизоров и другой аппаратуры.
Широко известен комплект ХЛ1/ХЛ2. Но это были далеко не единственные микросхемы серии.
Передатчик команд ИК системы дистанционного управления. Формат системы команд - RC-5; максимальное число команд 2048. Вырезка из справочника про неё. Пишут, что она была предназначена для применения в видеомагнитофонах.
Напряжение питания 2...7 В, выходное напряжение низкого/высокого уровня 0,3/(Uпит-3) В, ток потребления не более 10 мкА.

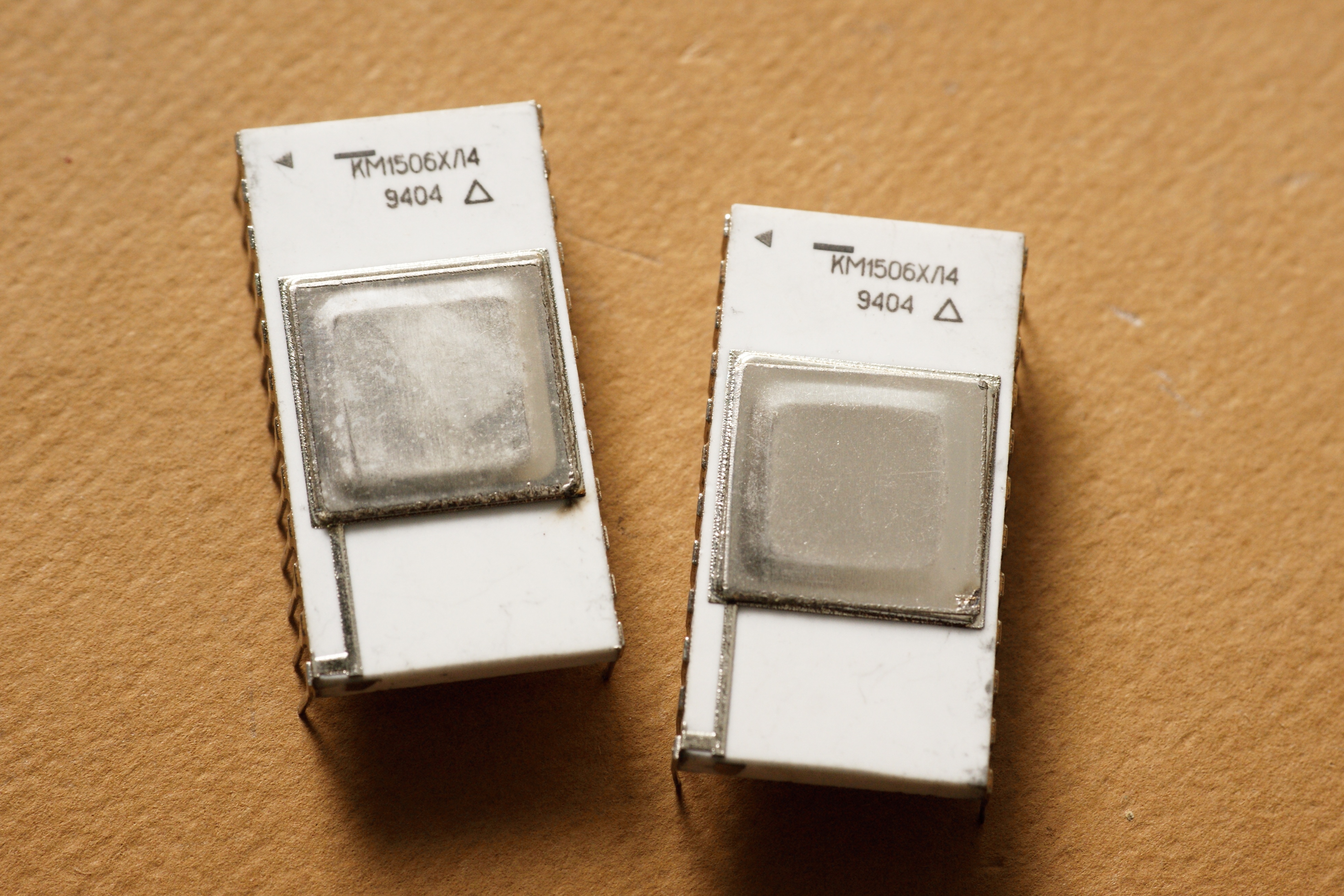

Интересно, что в литературе упоминается лишь КР1506ХЛ3 и КФ1506ХЛ3, а варианта в керамическом корпусе как бы и не было. Ни производитель, ни дата выпуска не обозначены.

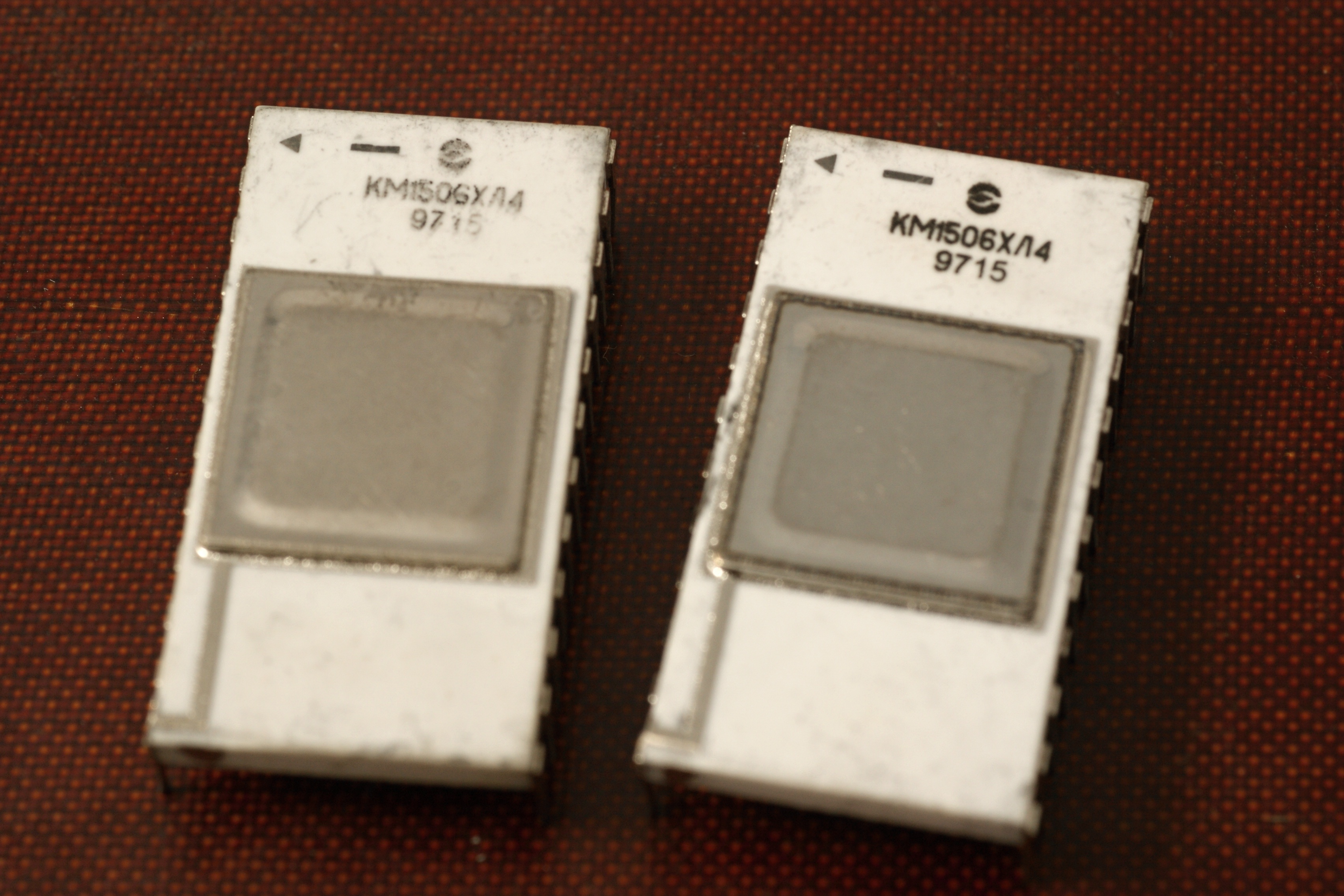

А вот совершенно такая же на вид, но уже К1506ХЛ3 от завода "Экситон" (г.Павловский Посад) - со всеми регалиями:
Весьма редкая микросхема,
низковольтный вариант КМ1506ХЛ1. Она представляет собой передатчик
команд ИК системы дистанционного управления и предназначена для шифрации команд
ДУ телевизором и другой аппаратурой. В соответствии с форматом системы команд
управления фирмы ITT микросхема формирует электрический сигнал для подачи его
на усилитель-формирователь излучающего ИК-диода.
Как и с предыдущей, в литературе
упоминается лишь КР1506ХЛ4 в пластмассовом корпусе.
Напряжение питания 2,2...3,4 В, выходное напряжение низкого/высокого уровня
1,3/1,5 В, ток потребления при выключенном генераторе < 1 мкА, при включенном
< 1,5 мА.

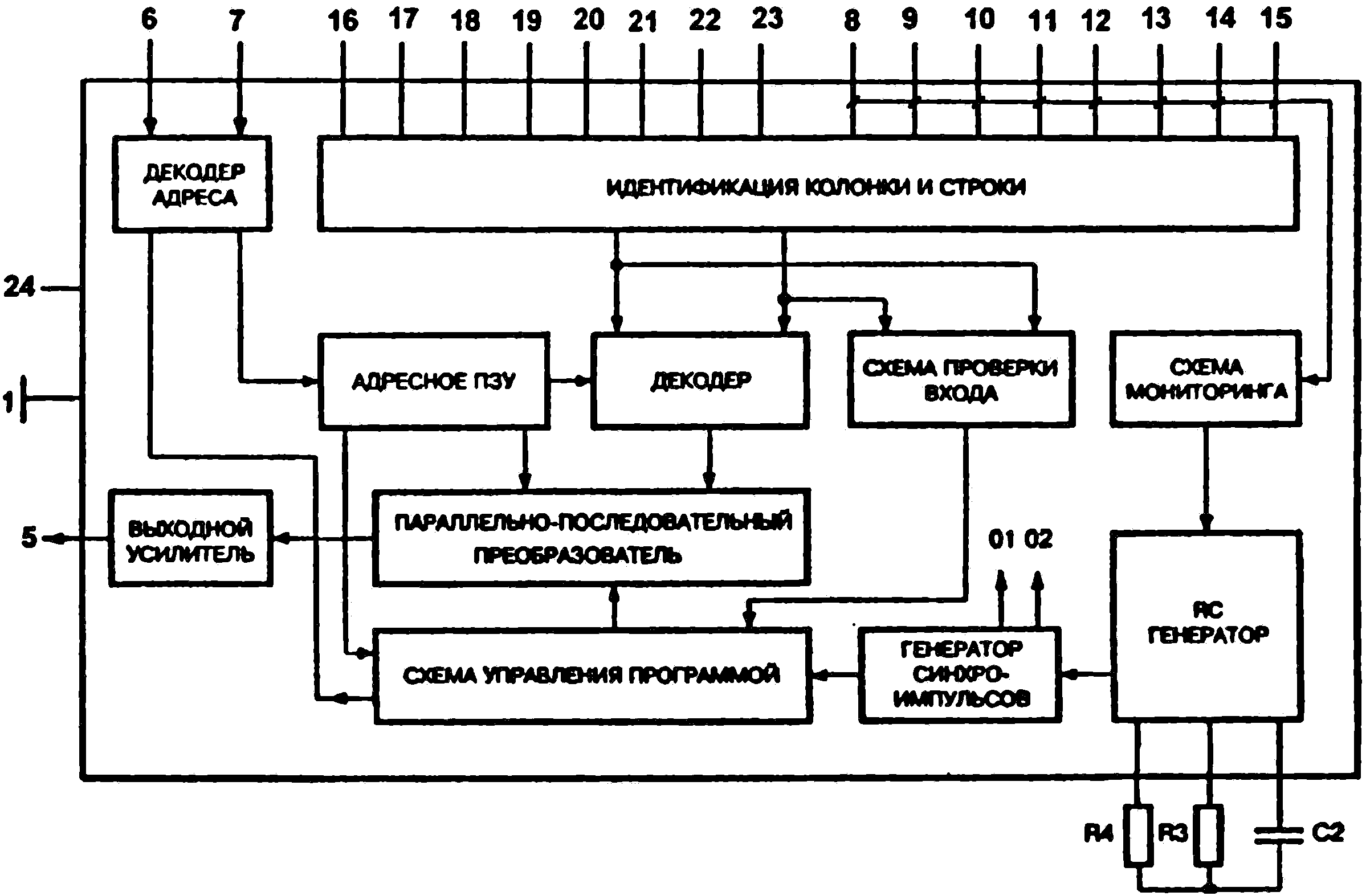

Назначение выводов: 1 — общий; 2 — для подключения частотозадающего конденсатора; 3,4 — для подключения частотозадающих резисторов; 5 — выход управления ИК-излучателем; 6,7— адресные входы; 8...15 — входы строк (от клавиатуры); 16...23 — входы столбцов (от клавиатуры); 24 — напряжение питания.
Производитель - ОКБ "Экситон", г.Павловский Посад.

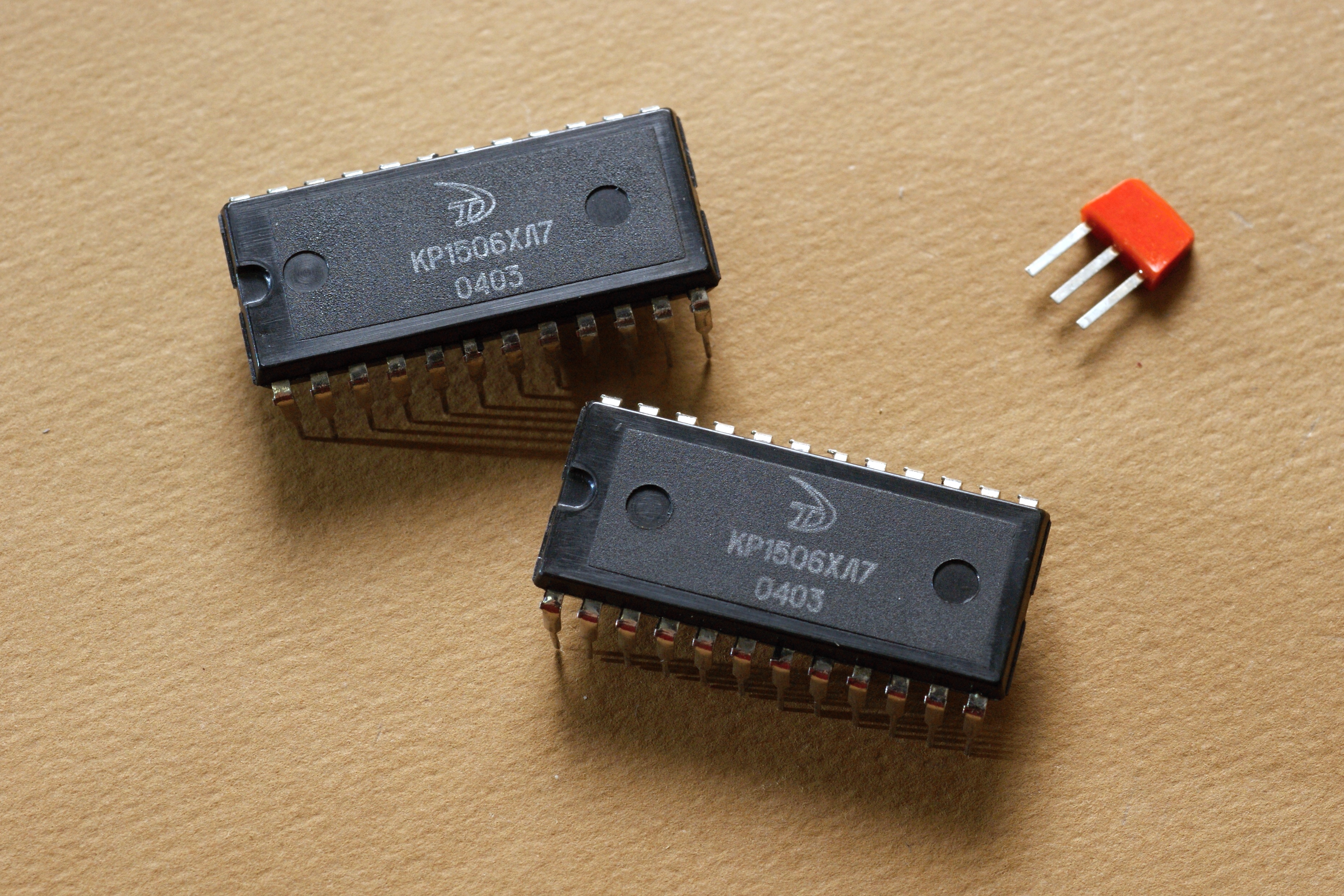

Передатчик пульта ИК ДУ для телевизоров,
низковольтный аналог КР1506ХЛ1, с питанием не
от "кроны" а от двух батареек AA или AAA.
Количество команд до 512, разрядность команды 10 бит, управление матрицей
кнопок 8х8, напряжение питания 2,5...5 В.
Справочный
лист и заводской
паспорт на неё. Так получается, она
совпадает с КМ1506ХЛ4, отличие в производителе;
в данном случае это зеленоградский "Ангстрем".

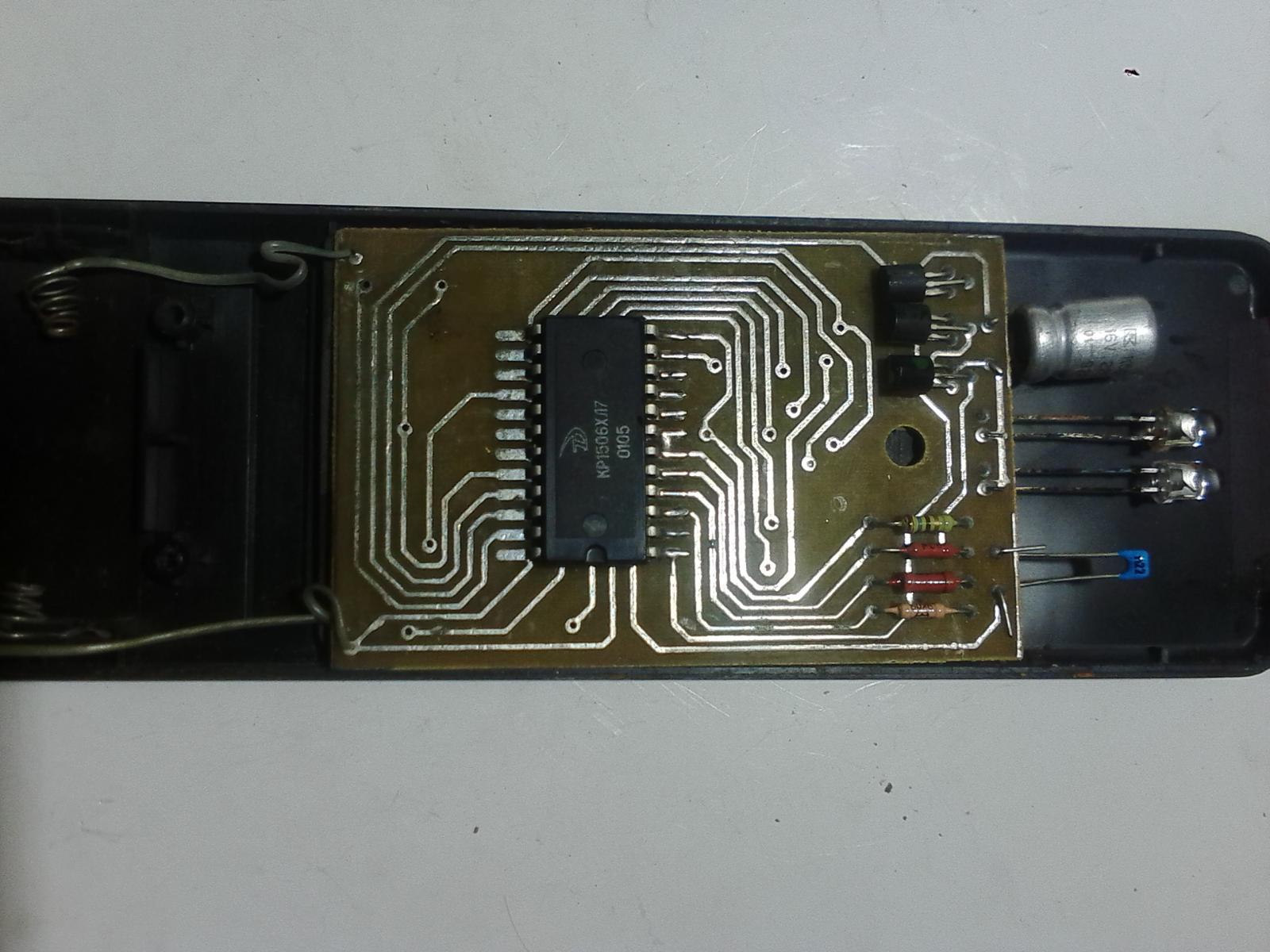

(фото с Форума радиодеталей)
Источники:
1. Нефедов А.В. Интегральные микросхемы и их зарубежные аналоги: Справочник. Т. 10. - М.: ИП РадиоСофт, 2001.
