1520ая серия

Серия быстродействующих базовых матричных кристаллов, выполненных по ЭСЛ технологии. БМК совместимы с 1500ой серией.

Разработка велась НИИМЭ "Микрон" в середине 80-х годов в рамках создания элементной базы высокоскоростных вычислительных комплексов.

Б1520ХМ2

Микросхема представляет собой цифровой базовый матричный кристалл т.н. серии И-300С, содержащий 9200 интегральных элементов (1500 эквивалентных вентилей). Подробное описание её.

Время задержки внутреннего вентиля - 0,7 нс, периферийных схем - 1 нс; мощность потребления 4,5 Вт, максимальная частота входного сигнала 10 МГц. Последняя цифра вызывает некоторое недоумение, для ЭСЛ технологии очень уж медленно. Возможно, в справочник вкралась опечатка...


Внутренняя часть БМК представляет матрицу 8х9 из 72 матричных базовых ячеек. В состав каждой ячейки входят четыре фрагмента с одинаковым набором элементов (10 резисторов, 17 транзисторов).

Периферийная часть содержит 42 выходных усилителя, расположенных в верхней и нижней частях кристалла совместно с четырьмя источниками опорных напряжений. Справа и слева от матрицы находятся восемь источников опорного напряжения для базовых ячеек.

Библиотека функциональных элементов содержит 16 типов, каждый из которых включает не более одной базовой ячейки.

Производитель - "Микрон" (Зеленоград).

Бескорпусной вариант применялся где-то в аппаратуре космического назначения, разработки московского НПО "Элас"

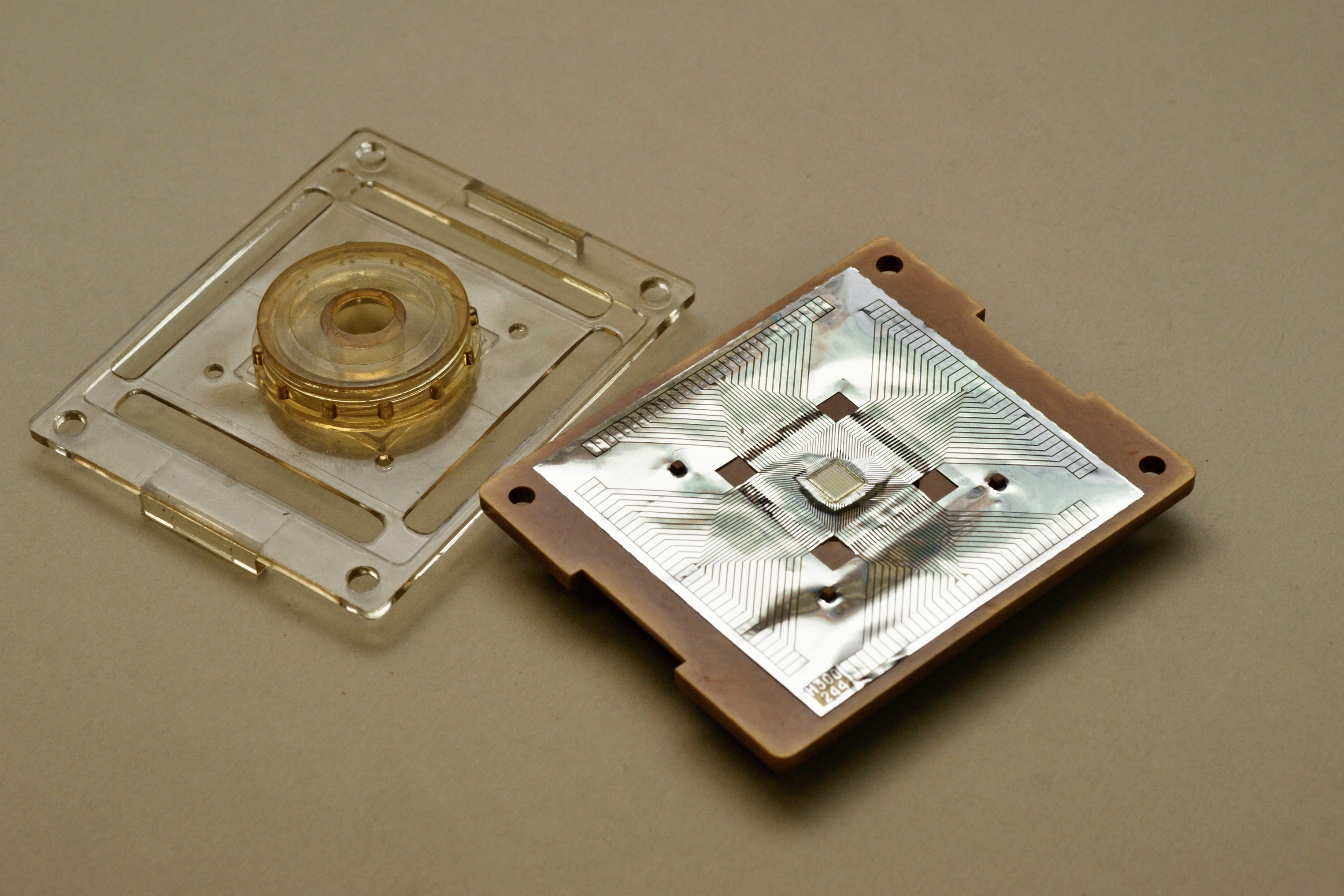

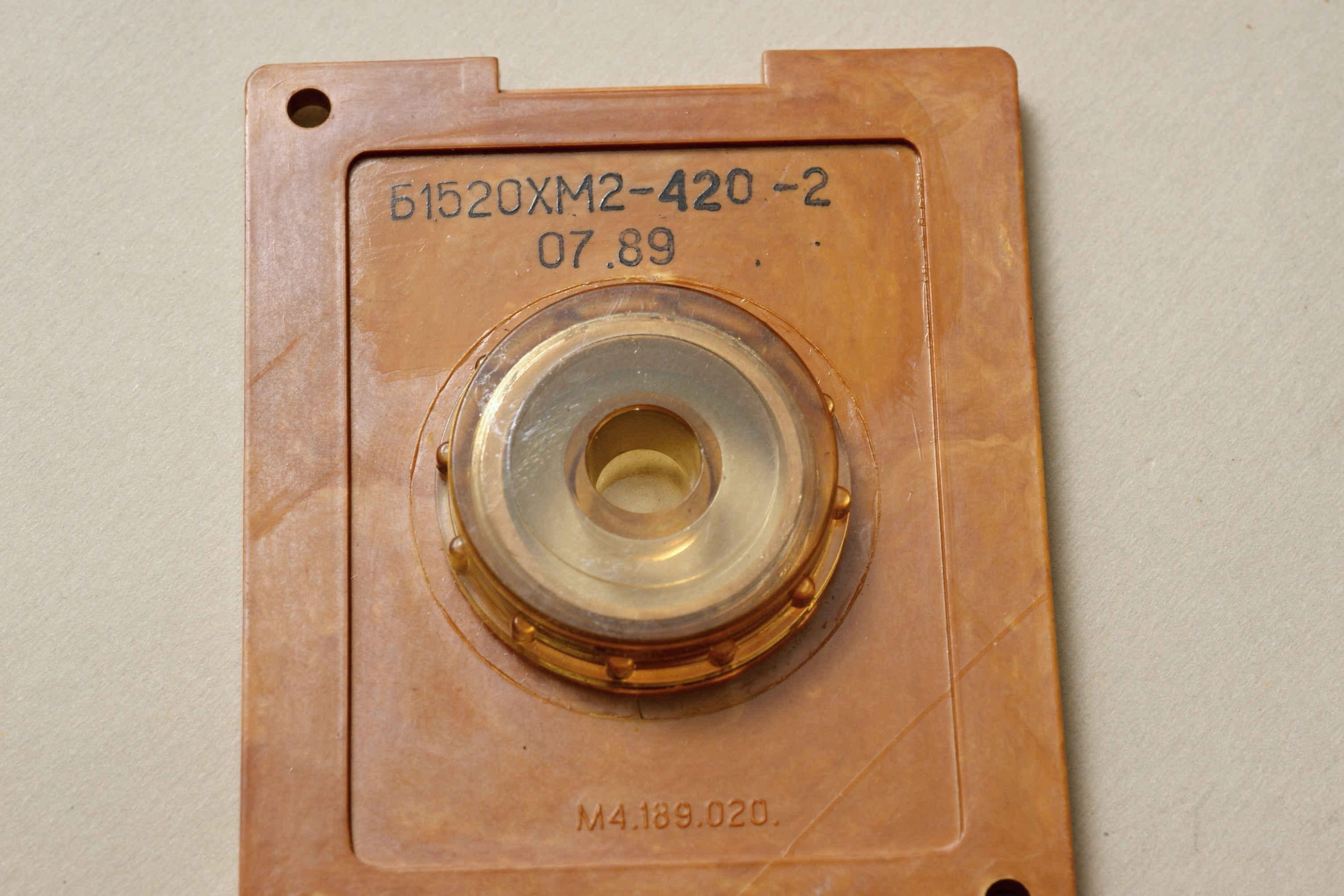

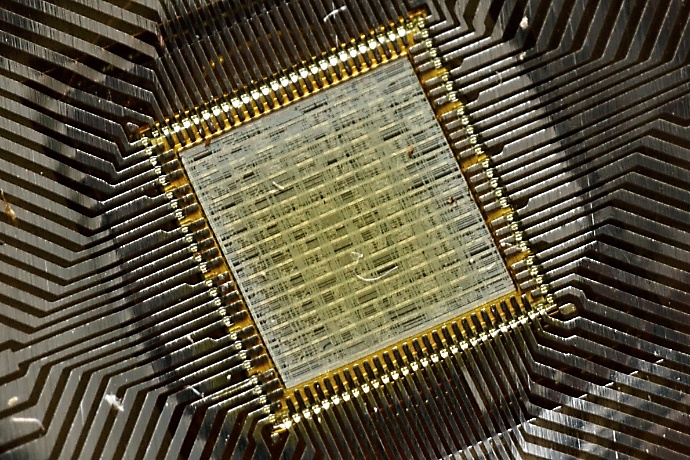

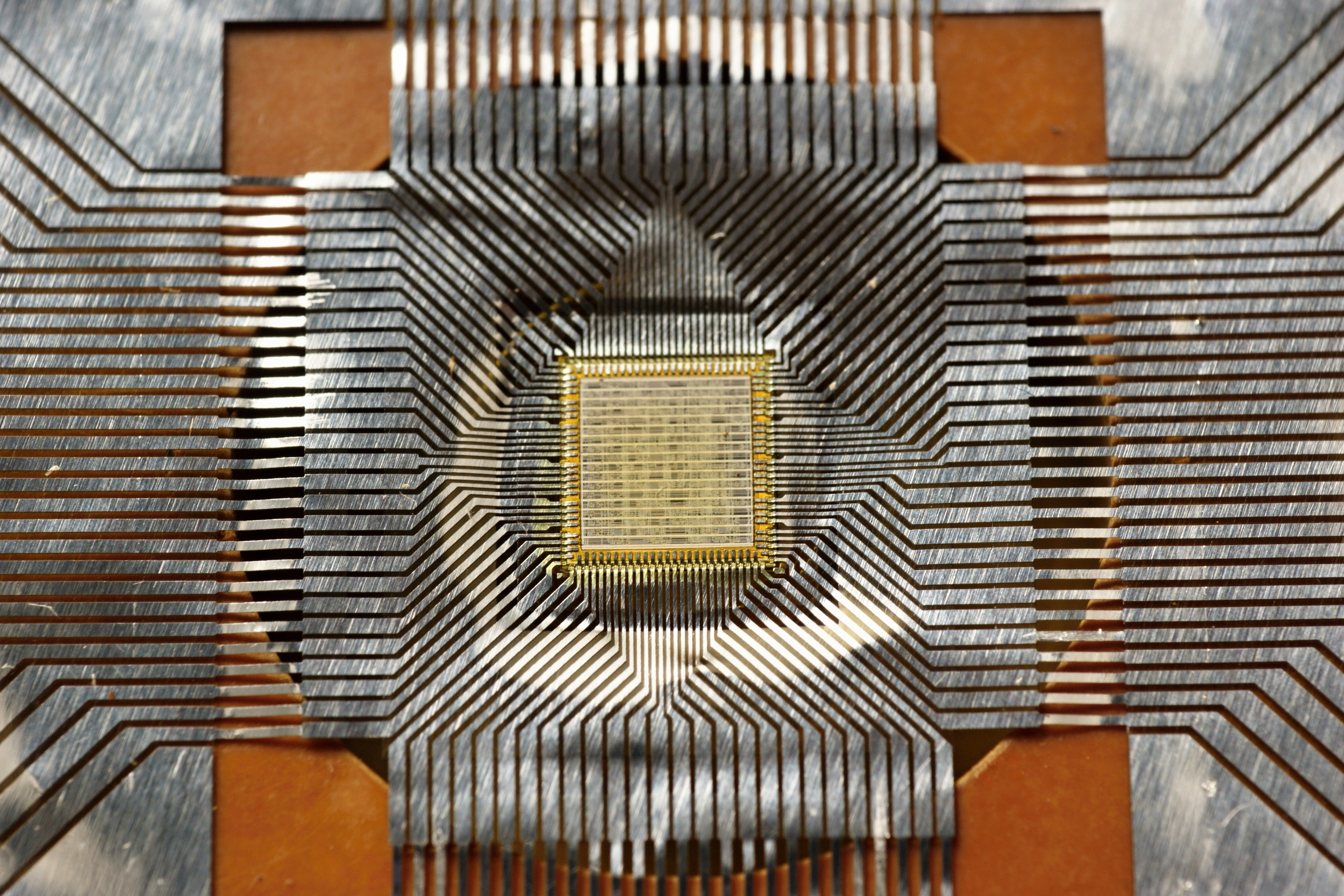

(фото от 1Ж24Б)

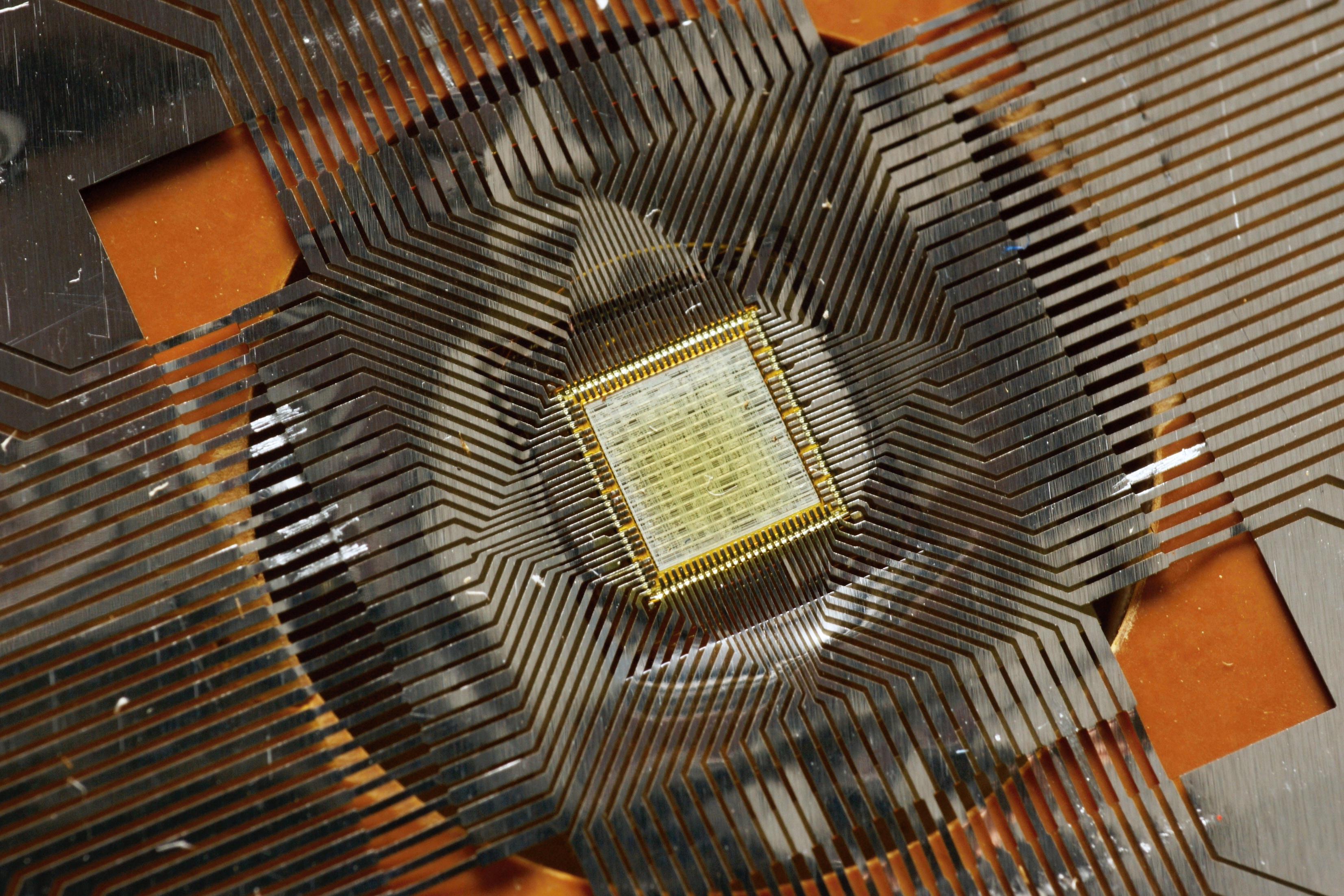

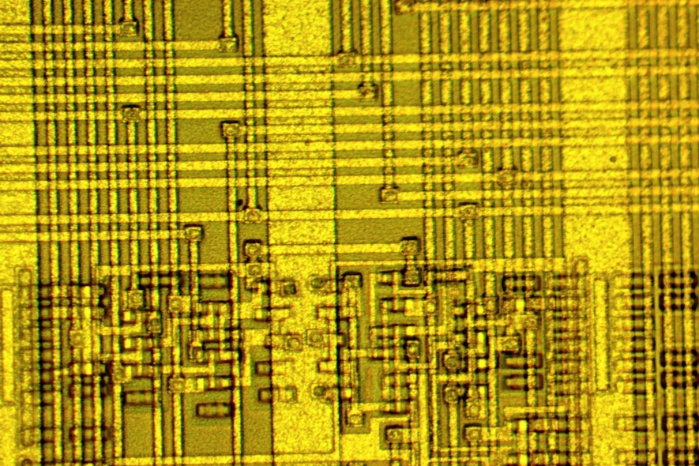

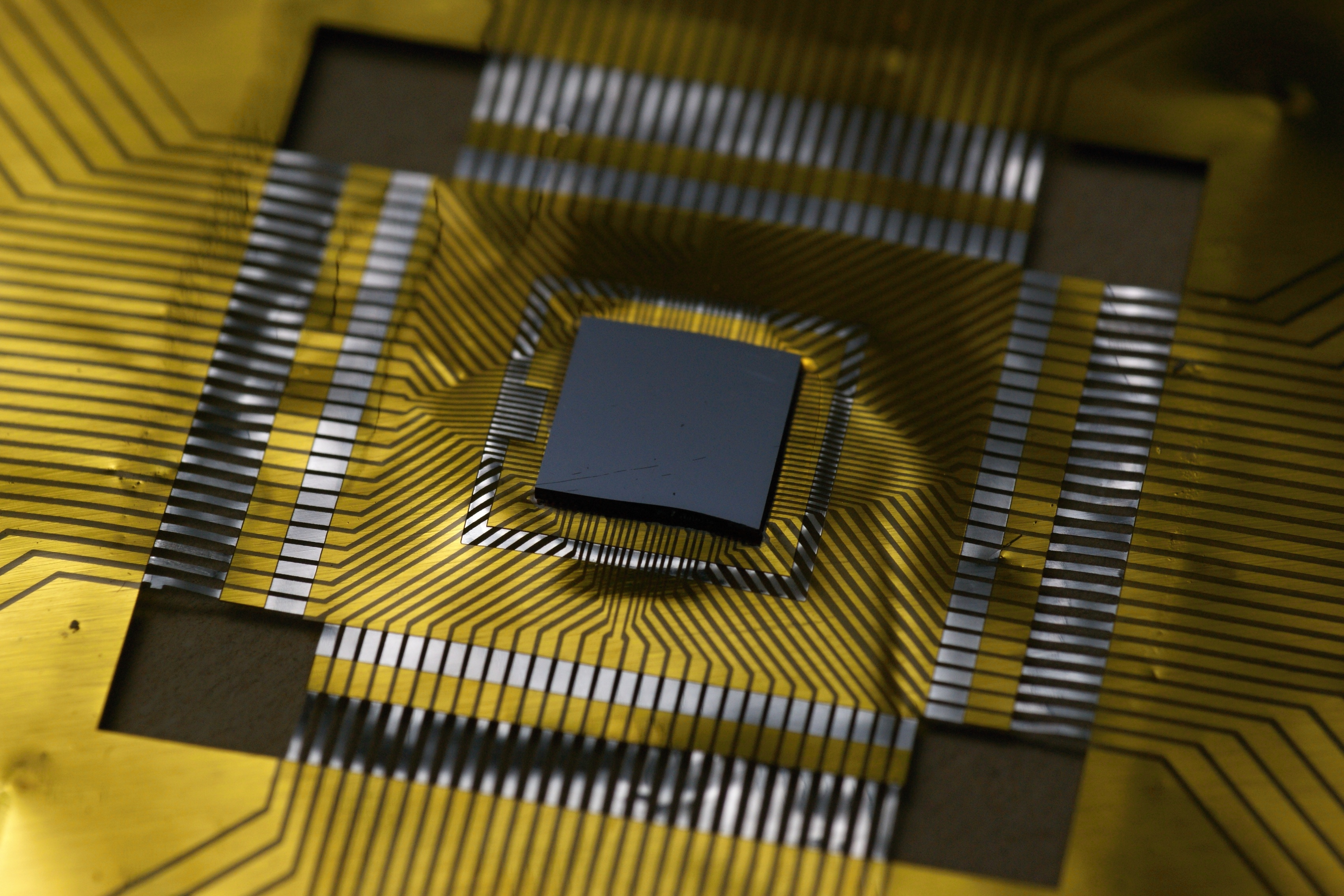

(фото от 1Ж24Б)

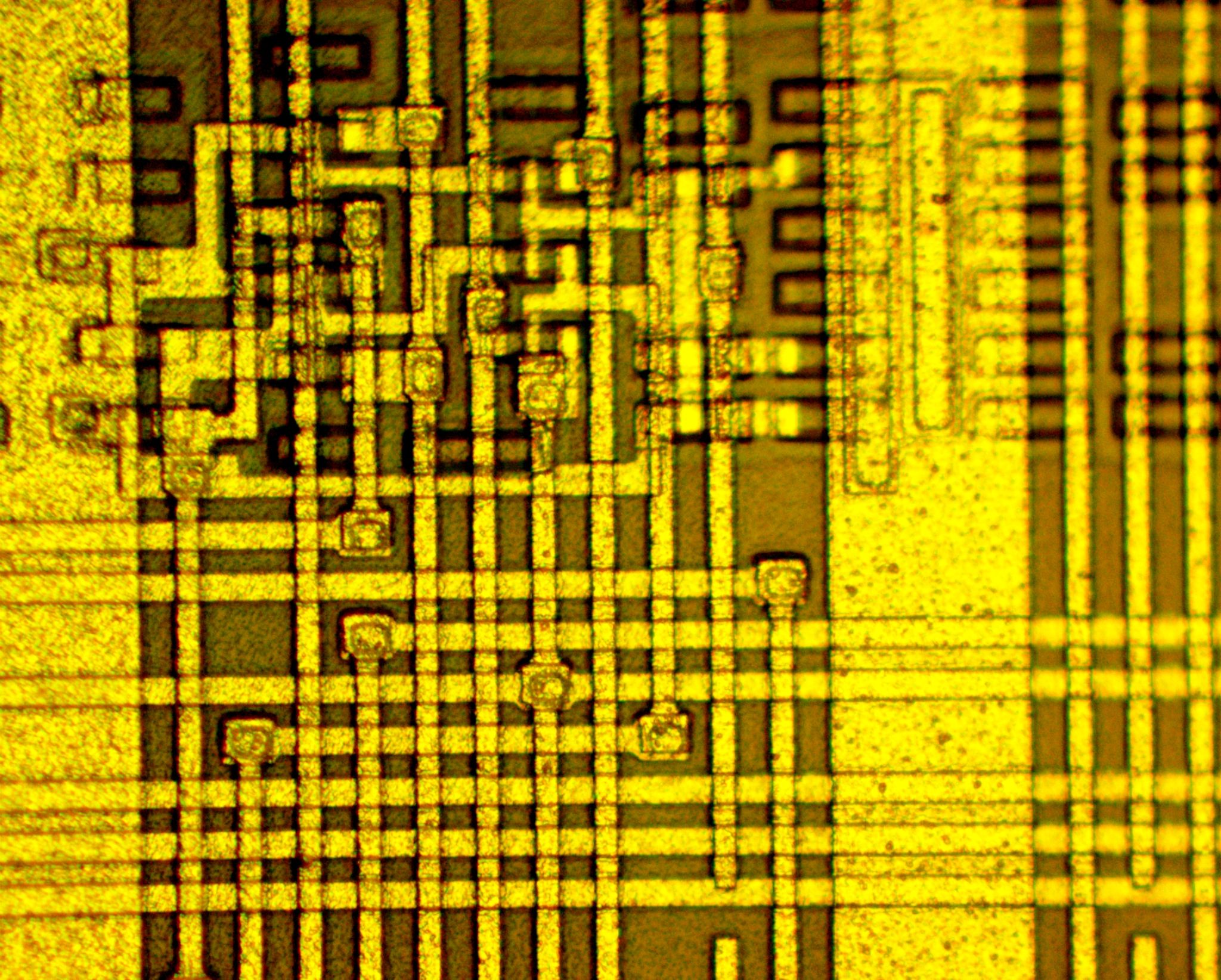

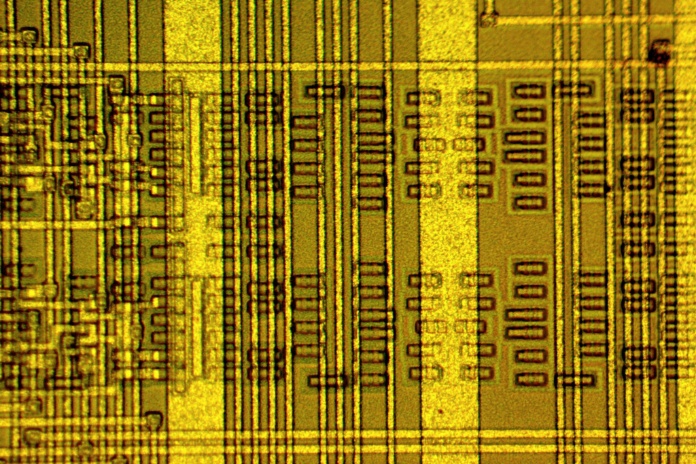

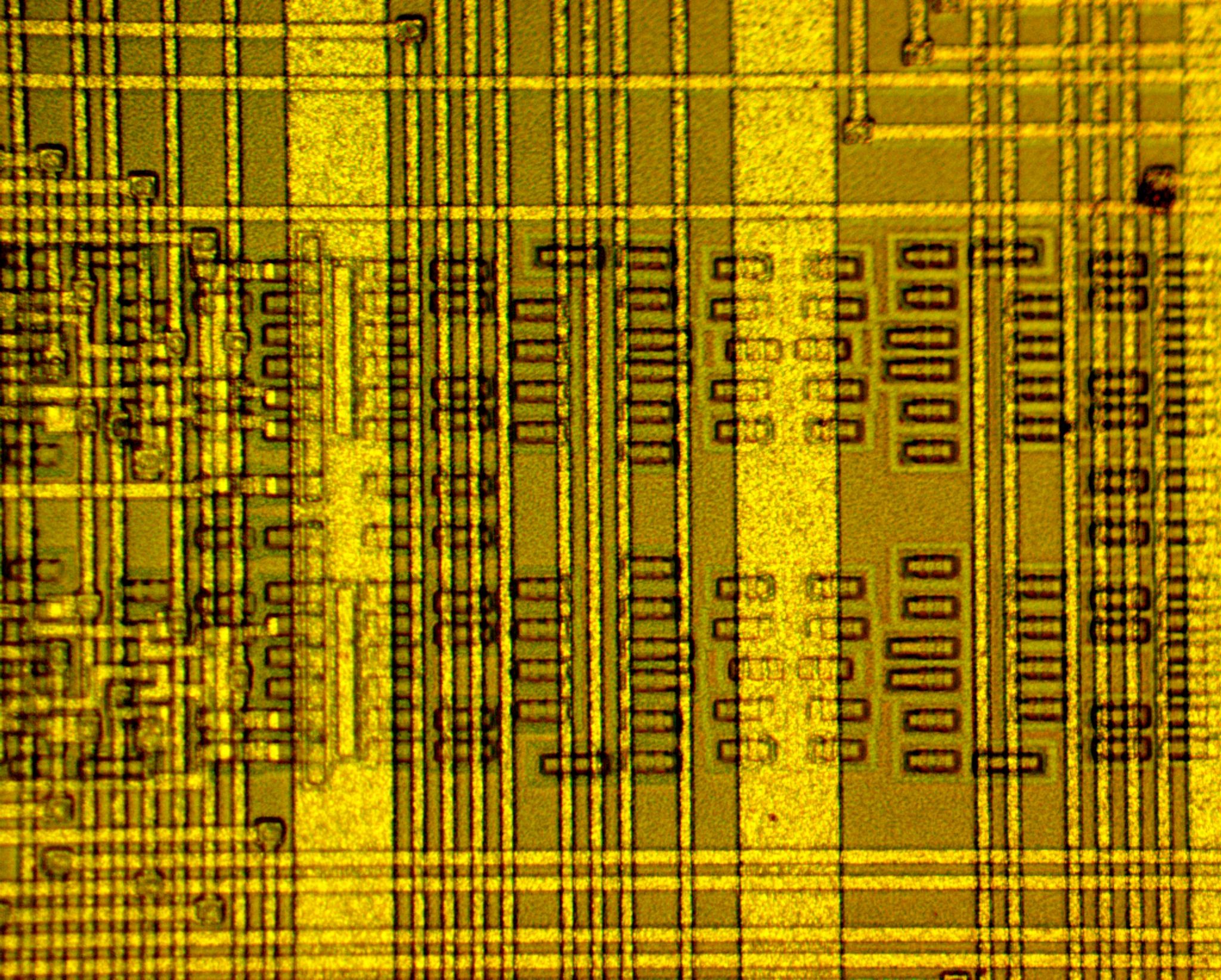

(фото от 1Ж24Б)

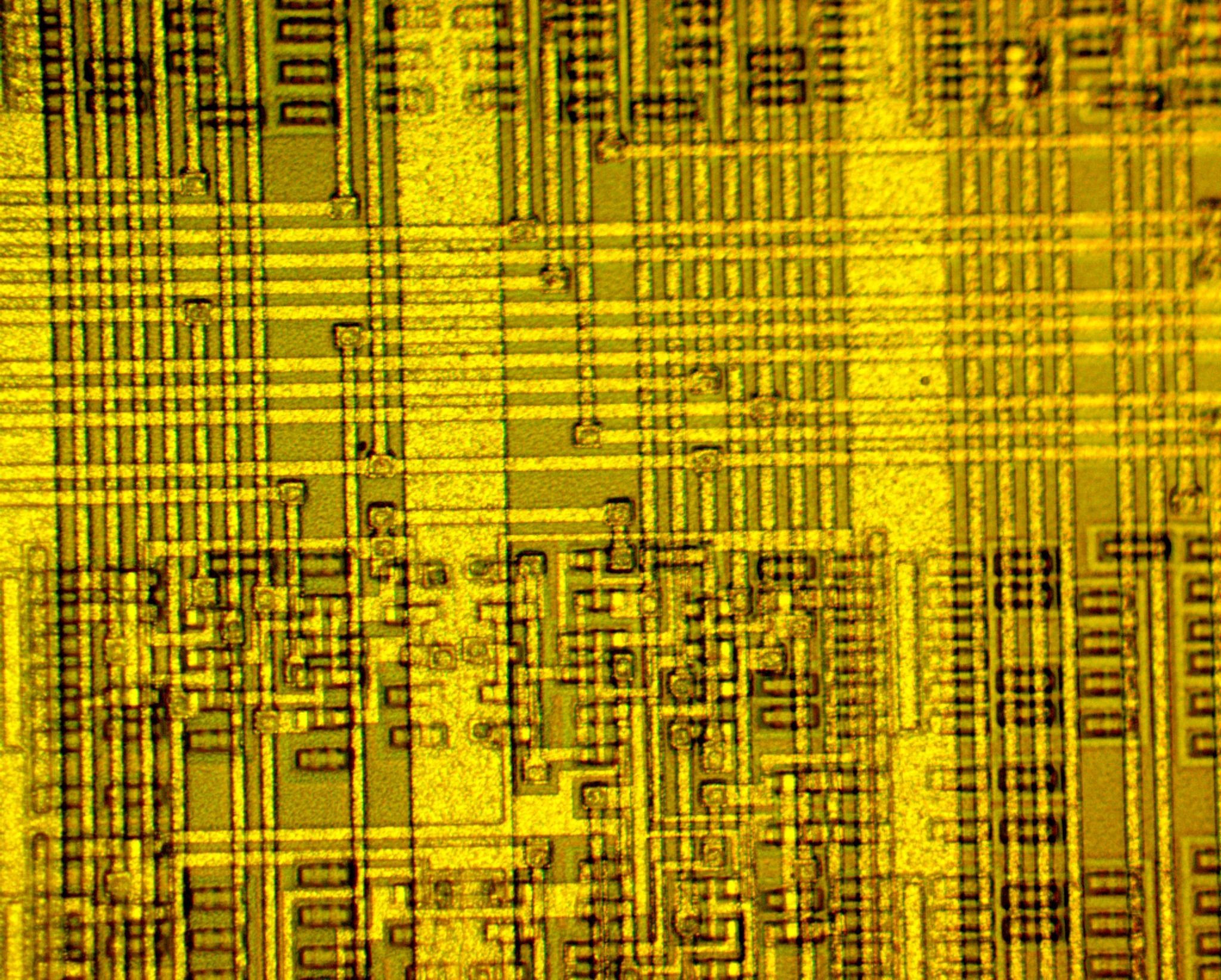

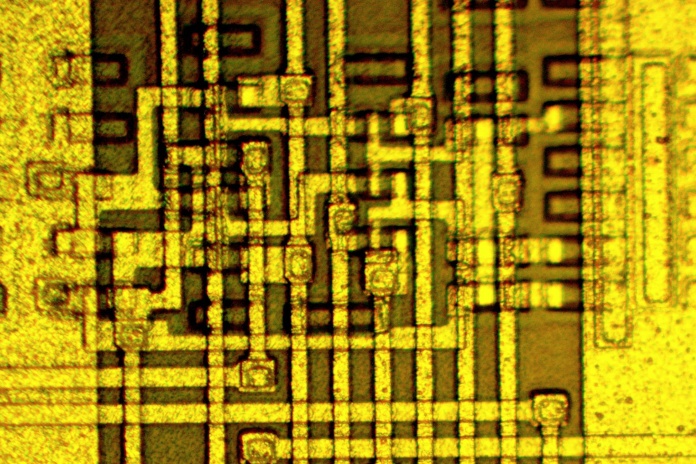

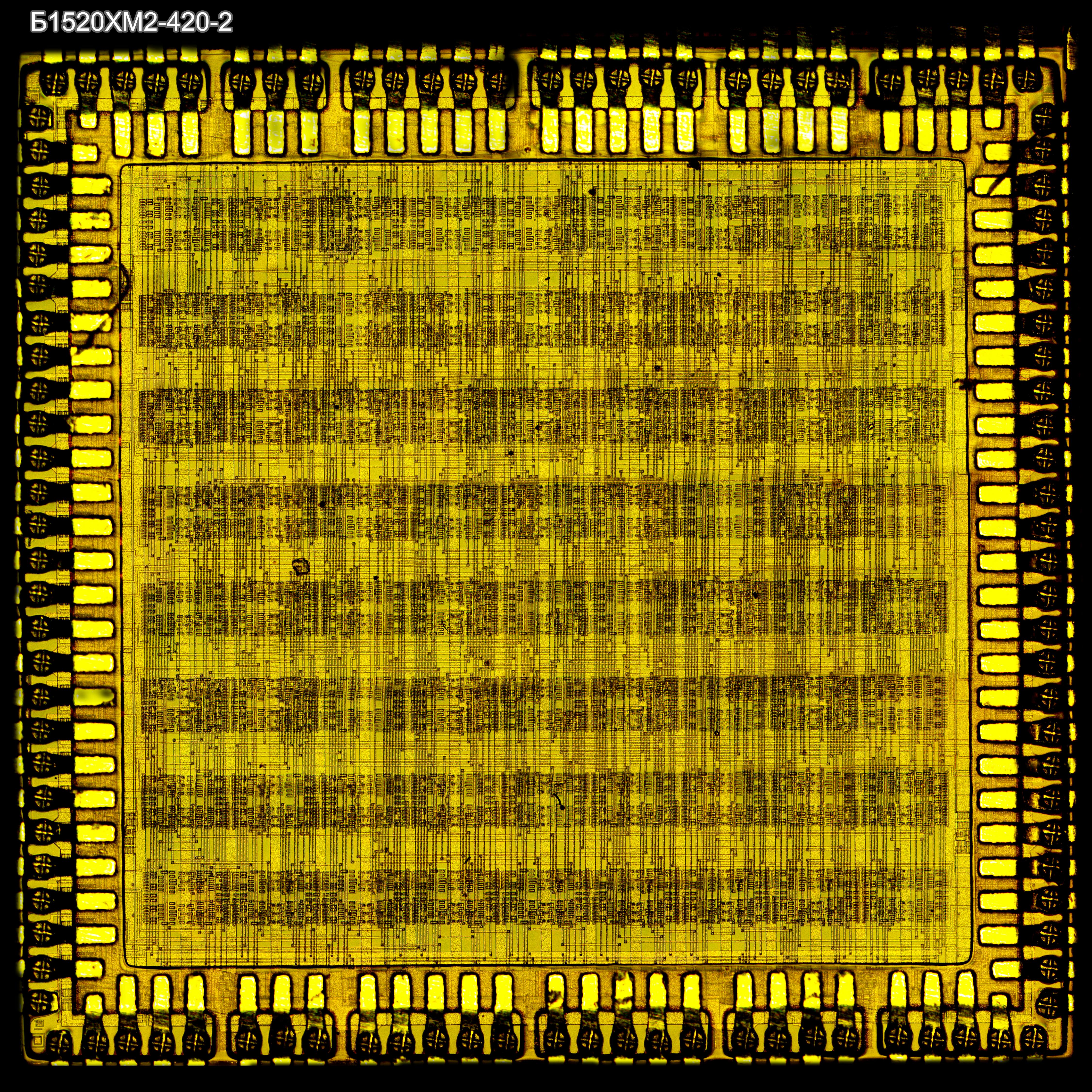

(фото от 1Ж24Б)

1520ХМ5

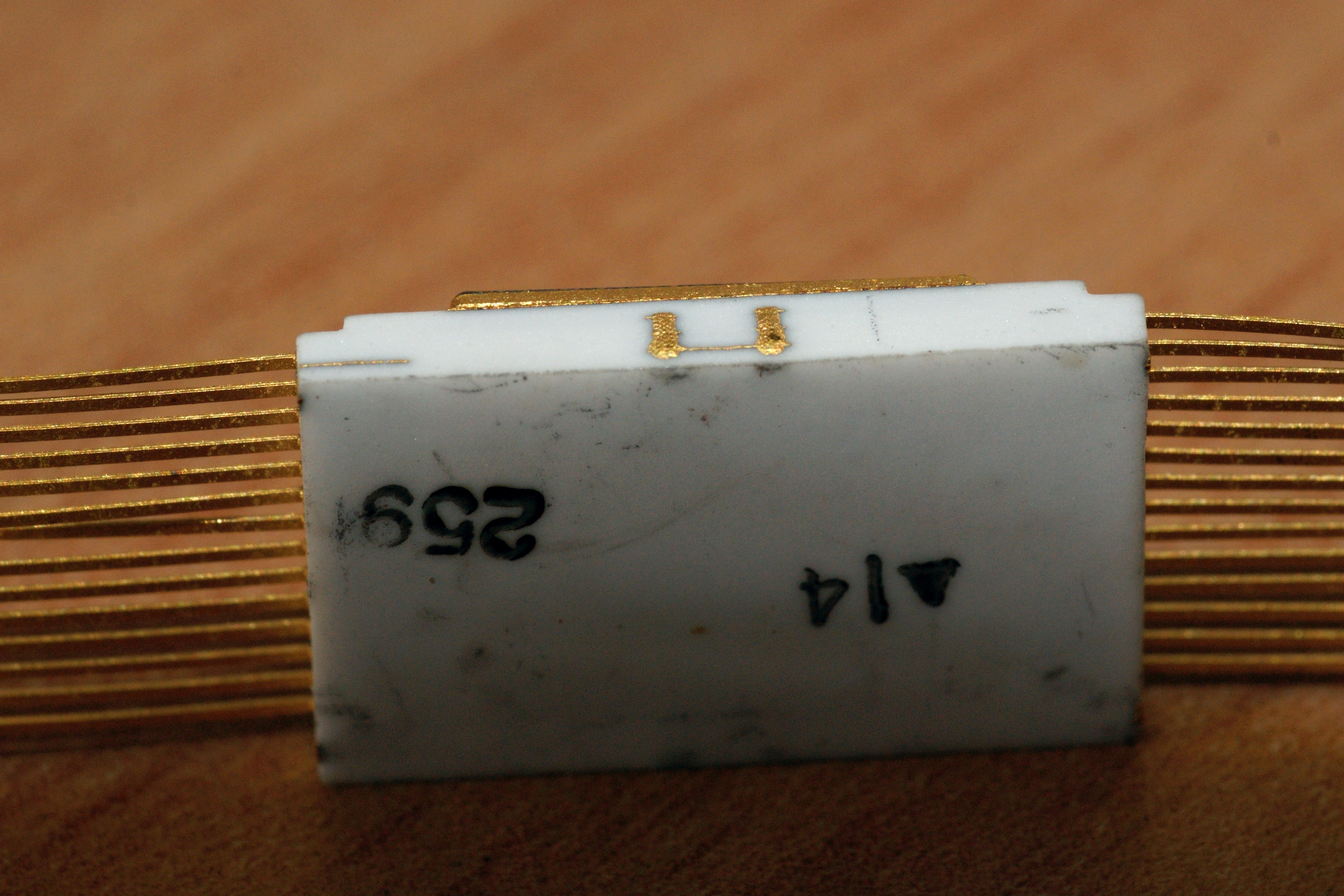

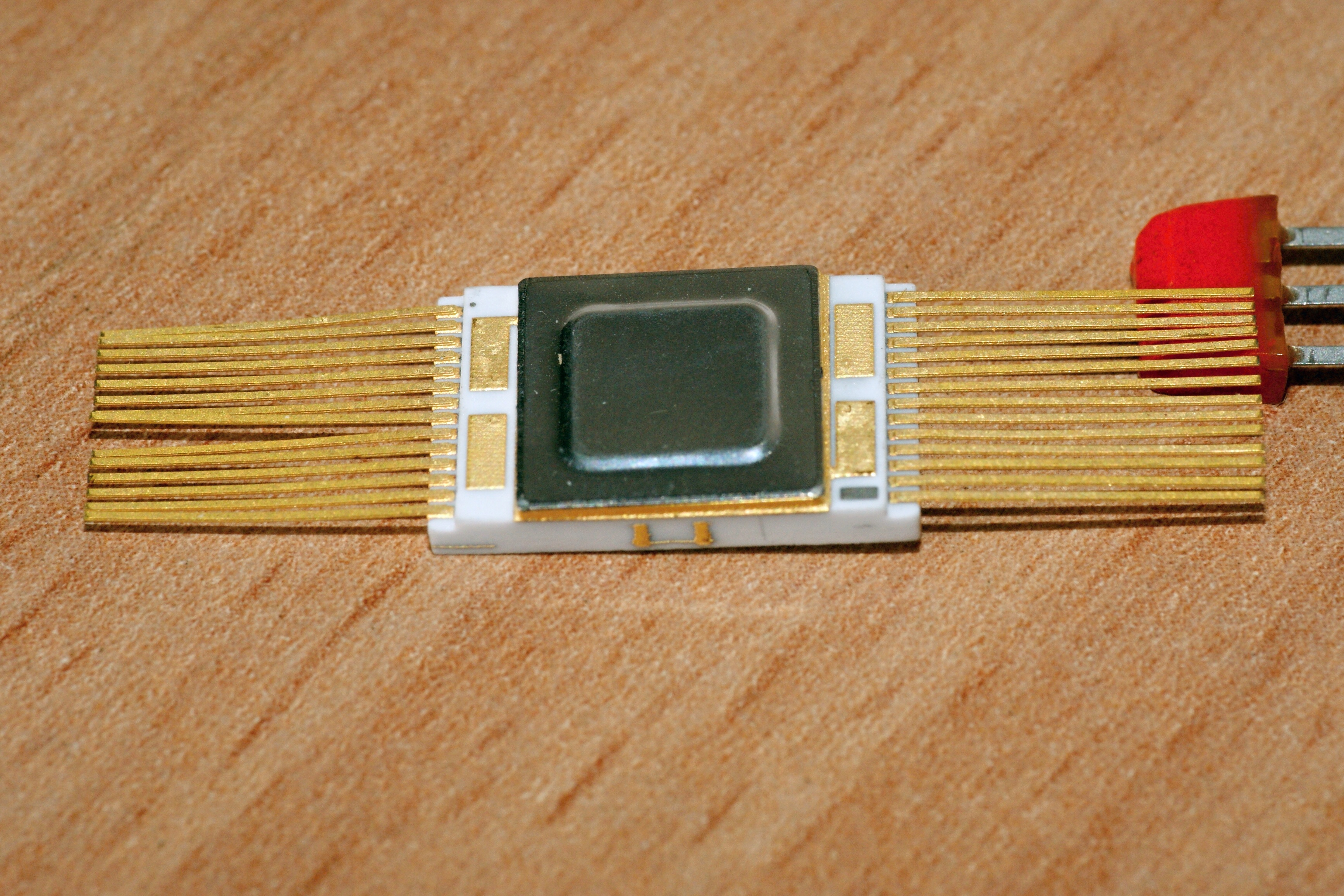

Об этом БМК известно крайне мало. В отличие от иных микросхем серии, она выполнена по технологии с изопланарной диэлектрической изоляцией.

БМК 1520ХМ5 содержит 8900 интегральных элементов (транзисторов и резисторов) или 650 эквивалентных вентилей, а также запоминающее устройство с произвольной выборкой (ОЗУ) емкостью 512 бит с перестраиваемой организацией и временем выборки адреса 6 нс.

Время задержки внутреннего вентиля 0,3 нс, периферийных схем 0,8 нс, переключаемый ток 0,9 мА, ток эмиттерного повторителя 1,2 мА. Напряжение питания -4,5 в, потребляемая мощность 5 вт, выходной ток до 32 мА.

Ещё в качестве любопытного параметра указывается срок сохраняемости в 50 лет, что вдвое больше, чем это стандартно принято для отечественных микросхем.

И это всё...
