1523я серия

Спецстойкие аналого-цифровые микросхемы, выполненные по технологии кремний-на-сапфире. Серия применялась в лазерных дальномерах.

Разработка серии была проведена в московском НИИ Сапфир в период до 1982 года.

1523ХП2

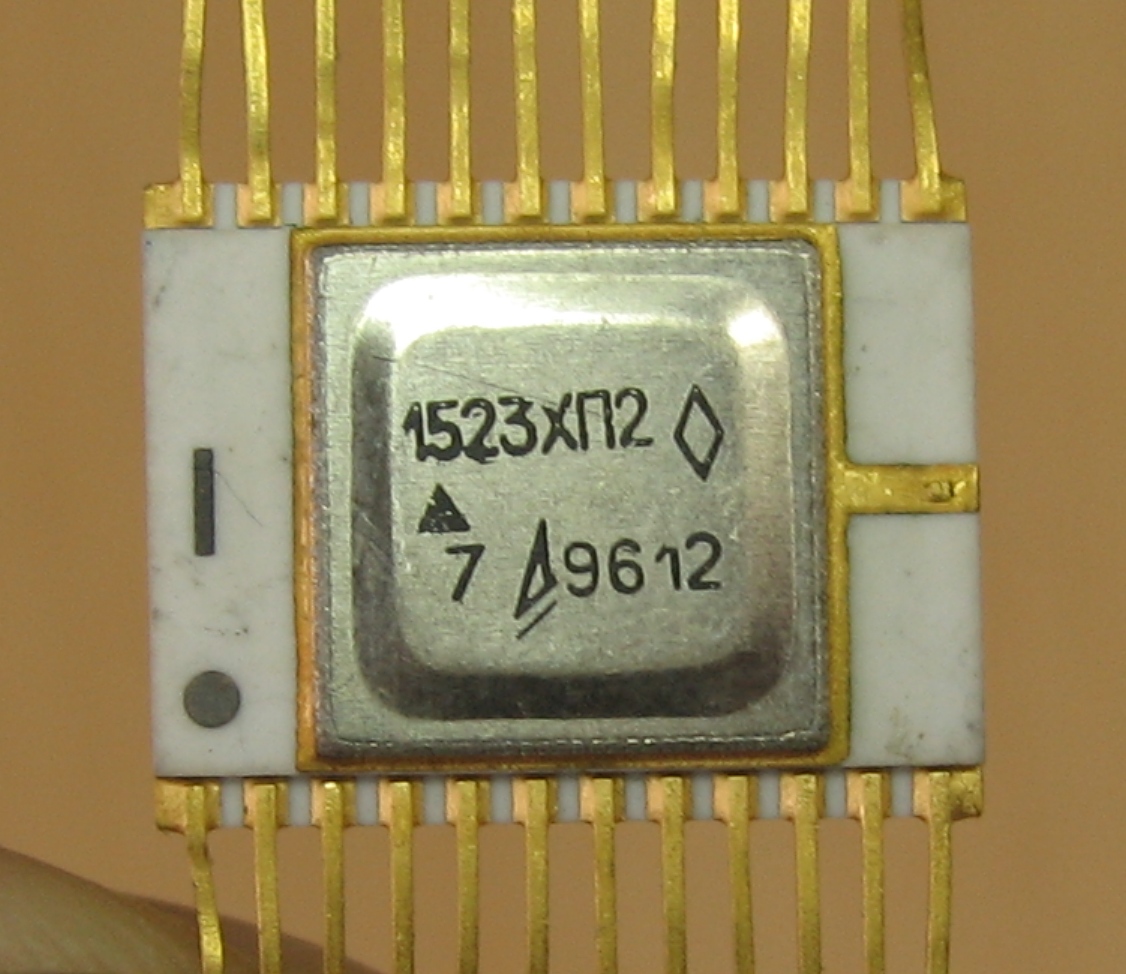

микросхема 1523ХП2

Микросхема имеет довольно необычное назначение - она предназначена для "счета электрических импульсов в двоично-десятичном и двоичном кодах" а также для измерения временных интервалов между двумя электрическими импульсами. Содержит 1556 интегральных элементов.

Производитель - московский завод "Оптрон".

Электрические параметры

Выходное напряжение низкого уровня - не более 0,35 В
Выходное напряжение высокого уровня - не менее 7,1 В
Ток потребления - 10 мА
Напряжение питания - 4,5...7,5 В
Ток утечки на входе - не более 3 мкА (по некоторым источникам не более 0,6 мкА)
Диапазон рабочих температур -60 +85°С
Сохраняемость 25 лет
Минимальная наработка 100 тыс ч

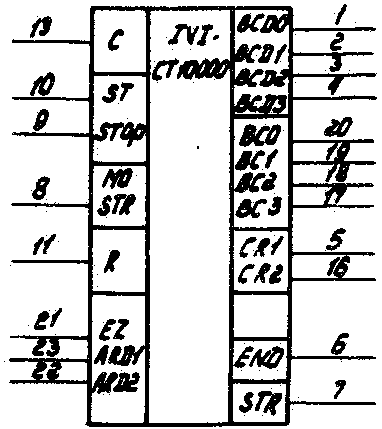

микросхема 1523ХП2

Назначение выводов

1...4, 6, 17...20 - выходы
5, 16 - перенос
7 - выход строб
8 - вход "режим и строб"
9 - вход "стоп"
10 - вход "старт"
11 - вход "установка микросхемы в ноль"
12 - общий
13 - вход эталонной частоты
14, 15 - свободные
21 - установка выходов в состояние высокого импеданса
22 - вход 21 адреса группы выходов
23 - вход 20 адреса группы выходов
24 - питание

Источники:

1. Автоматизированная информационно-поисковая система "Меркурий". Каталог интегральных микросхем. Часть 1. Приборы общетехнического назначения. ЦКБ "Дейтон". Редакция 1990 г.
2. Микросхемы интегральные серии 1515...1531.- СПб.: Издательство РНИИ "Электронстандарт", 1993.
3. Очерки истории российской электроники. Выпуск 2. Электронная промышленность СССР, 1961-1985. К 100-летию А.И. Шокина / Под ред. В.М. Пролейко. М.: Техносфера, 2009.
