1527ая серия

Серия состоит из одной микросхемы - цифрового базового матричного кристалла, выполненного по ТТЛШ технологии.

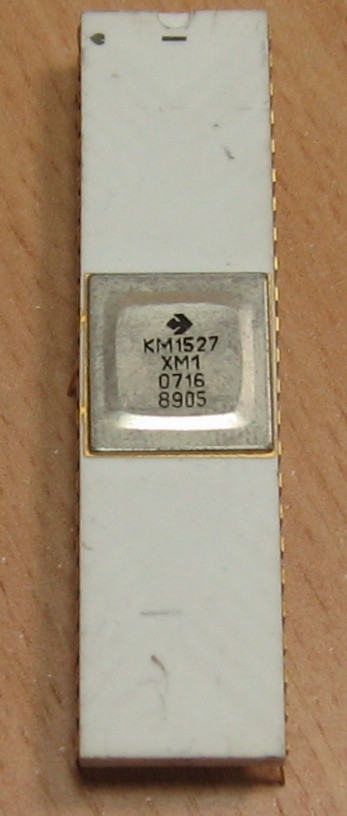

КМ1527ХМ1-0716

Микросхема представляет собой цифровой базовый матричный кристалл, содержащий 2750 интегральных элементов или 300 эквивалентных вентилей.

Подробное описание на неё.

Состоит из 36 матричных внутренних базовых ячеек (6x6), 24 периферийных базовых ячеек, 36 мощных транзисторов, 4 источников базового и опорного напряжений, 48 входных сопротивлений.

Версия 0716 - блок модификации данных видеопамяти из видеоконтроллера персональной ЭВМ "Электроника МС 0585" (аналог DC716).

Производитель - НПО "Электроника (ныне ВЗПП), г.Воронеж.

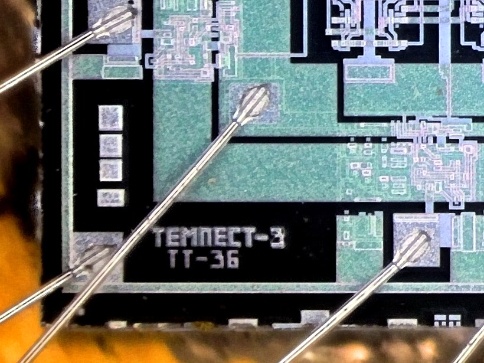

На кристалле видна надпись "Темпест-3", видимо это название ОКР по разработке этого БМК.

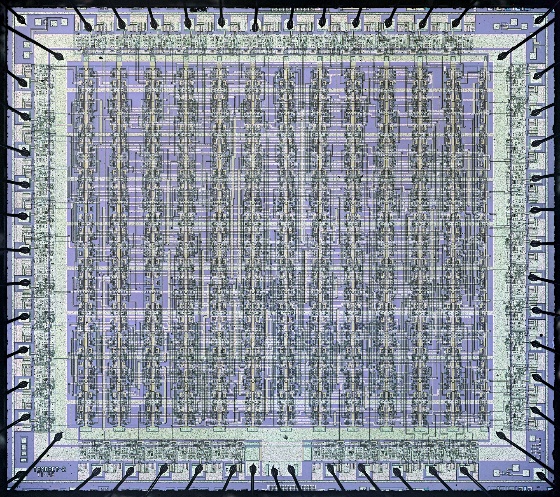

(фото с форума Радиокартинки)


(фото с форума Радиокартинки)

Источники:

1. Цифровые интегральные микросхемы: Справочник / П.П. Мальцев, Н.С. Долидзе, М.И.Критенко и др.- М.: Радио и связь, 1994г.
2. Нефедов А.В. Интегральные микросхемы и их зарубежные аналоги: Справочник. Т. 10. - М.: ИП РадиоСофт, 2001.
